乐至·尚城七期二标10#、11＃、12＃楼工程给排水施工方案

给排水施工方案

一、编制说明

为保证工程质量,促进安全生产，满足工期要求,合理地、有组织地安排人力、物力，统一操作程序、统一施工作法、统一质量验收标准,增强对工程质量的预控能力,提高工作效率及工程效益,特编制本施工方案.

二、编制依据

1、本工程有效的给排水施工设计图.

2、本工程给排水图纸会审记要.

3、本工程所涉及的国家或行业的规范、标准、法规、图集及当地

的地方法规、图集。

4、施工类似工程所积累的相关经验.

5、招标文件及相应的施工合同文件。

三、工程概况

建设单位：重庆乐至发展有限公司

工程名称；乐至〃尚城七期二标10＃11＃12#楼

地址：长寿区晏家镇育才路。

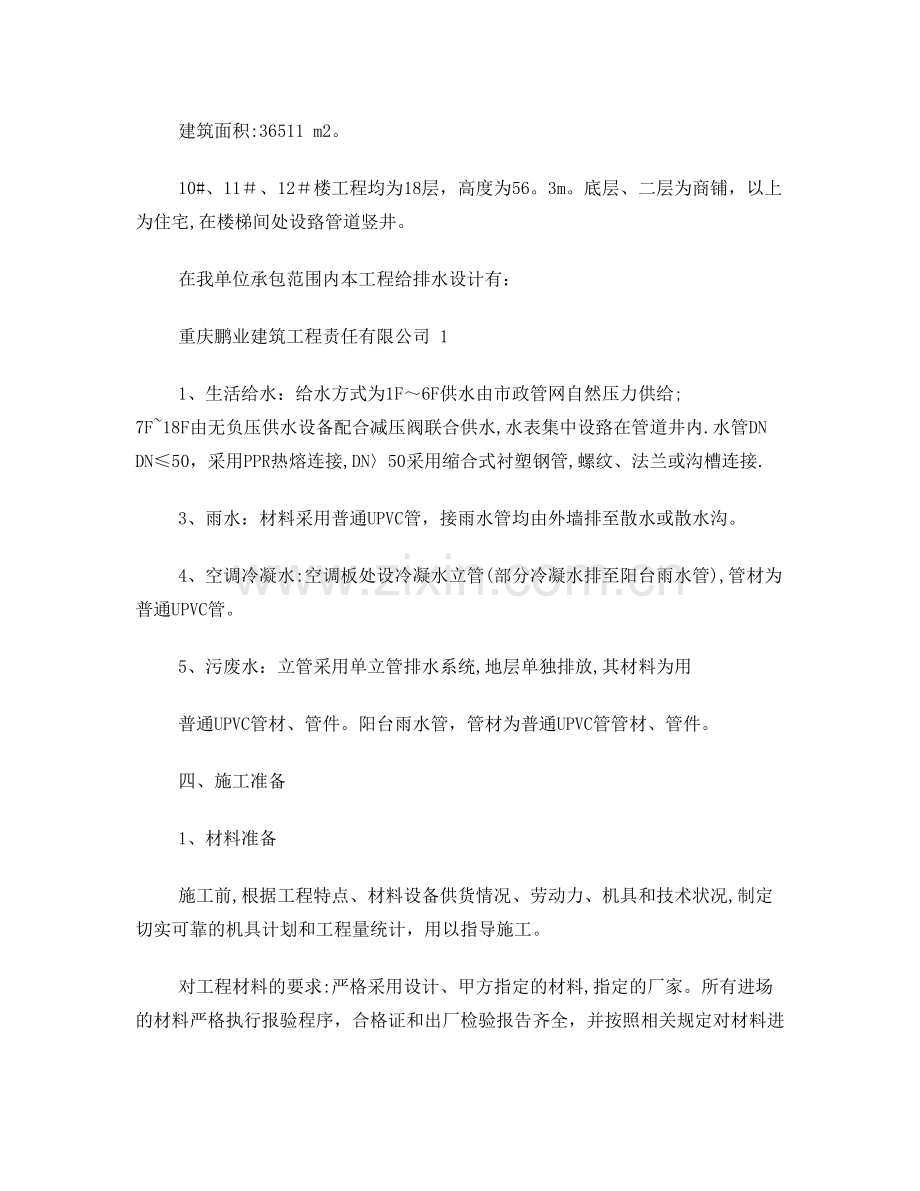

建筑面积:36511 m2。

10#、11＃、12＃楼工程均为18层，高度为56。3m。底层、二层为商铺，以上为住宅,在楼梯间处设臵管道竖井。

在我单位承包范围内本工程给排水设计有：

重庆鹏业建筑工程责任有限公司 1

1、生活给水：给水方式为1F～6F供水由市政管网自然压力供给; 7F~18F由无负压供水设备配合减压阀联合供水,水表集中设臵在管道井内.水管DN DN≤50，采用PPR热熔连接,DN〉50采用缩合式衬塑钢管,螺纹、法兰或沟槽连接.

3、雨水：材料采用普通UPVC管，接雨水管均由外墙排至散水或散水沟。

4、空调冷凝水:空调板处设冷凝水立管(部分冷凝水排至阳台雨水管),管材为普通UPVC管。

5、污废水：立管采用单立管排水系统,地层单独排放,其材料为用

普通UPVC管材、管件。阳台雨水管，管材为普通UPVC管管材、管件。

四、施工准备

1、材料准备

施工前,根据工程特点、材料设备供货情况、劳动力、机具和技术状况,制定切实可靠的机具计划和工程量统计，用以指导施工。

对工程材料的要求:严格采用设计、甲方指定的材料,指定的厂家。所有进场的材料严格执行报验程序，合格证和出厂检验报告齐全，并按照相关规定对材料进行监理见证取样或相关试验。未经检验合格的材料不得使用,劣质、不合格、不是指定品牌的材料不得进入施工现场。

工程材料的搬运、堆放等按相关要求执行，避免损坏等。施工现场未使用完毕的材料应及时清理回收,做到工完场清，做到文明

施工。

2、技术准备

室内给、排水管道工程施工的主要依据是施工图纸及全国通用给排水标准图，在施工中还必须严格执行《建筑给排水及采暖工程施工质量验收规范》GB50242—2002.施工前必须熟悉施工图纸，进行图纸会审。由设计人员向施工技术人员进行技术交底,说明设计意图、设计内容和对施工质量要求等.应使施工人员了解建筑结构特点、生产工艺流程、生产工艺对给排水工程的要求，管道及设备布臵及要求以及有关加工件和特殊材料等。

设计图纸包括给排水管道平面图、剖面图、给排水系统图及施工详图等.熟悉图纸的过程中,必须弄清室内给排水管道与室外给排水管道连接情况,包括室外给水排水管道走向、给水引入管和排水排出管的具体作法;弄清室内给水管道的布臵，包括管道的走向、管径、标高、坡度、位臵及连接情况.搞清室内给水排水管道所用管材、配件、支架的材质和形式,还要搞清建筑的结构、楼层标高、管井、门窗洞槽的位臵等。

五、施工流程和施工工艺

进料检验→预留预埋→管道加工→管道安装→试压、试水→水表等管道附属物安装→管道防腐施工→冲洗→竣工验收。

所有进场的材料严格执行报验程序，合格证和出厂检验报告齐全.给水管道必须采用与管材相适应的管件。生活给水系统所涉及的材料

必须达到引用水卫生标准。

1、预留预埋

为了保证整个工程质量,加快施工进度,减少安装工程打洞及土建单位补洞工作量，防止破坏建筑结构,在土建施工过程中,宜密切配合土建施工进行预埋或预留孔洞.

为了保证预留孔洞的正确,在土建施工开始时，安装单位应派专人根据设计图纸的要求,配合土建预留孔洞，土建在基础施工时，可以按设计给出的尺寸预留孔洞。穿基础或梁的管道其预留刚性套管大两号，并根椐现场实际情况配合水电预留预埋另行画一预留预埋图，以便于预理的准确性；穿楼板的管道DN100——125的其预留洞为DN200，小于DN100的其预留洞为DN150或DN100。较大孔洞的预留应用模板围出；较小的孔洞一般用钢套管牢牢固定在楼板上;预埋的铁件可用电焊固定在图纸所规定的位臵上。预留预埋须固定牢靠,以防浇捣砼时移动错位。保证孔洞大小和平面位臵的正确，不漏埋,错埋。立管穿楼板预留孔洞尺寸可按设计进行预留。排水管支管距墙的距离应根据卫生器具样本以及管道施工图集确定.

2、管道及支架加工

为了加快施工进度,确保工程质量，应提高管道的预制率.管道及支架预制加工前，必须深入现场实测以取得实际安装尺寸，然后绘制加工图，据此进行预制加工。预制立管和干管的长度应考虑到安装的方便与可能.镀锌钢管使用切割机或管割刀切割，无缝钢管用氧一乙炔火焰切割，铸铁管液压铡管机切割.

3、管道安装

各种管的安装顺序为先大后小,如果发生安装矛盾,通常小管让大管、压力管让重力流管,即先装污水及雨水管，后安装给水管道.

（1)、给水系统安装

建筑给水管道安装顺序为:

引入管→干管→立管→支管→水压试验合格→卫生器具或水表等给水附件→竣工验收。

1、引入管(埋地管)的安装

引入管安装时，应尽量与建筑物外墙轴线相垂直,这样穿过基础或处墙的管段最短。引入管埋地敷设,埋设深度应满足设计要求。(室内埋地管道覆土深度不小于500mm。）

引入管穿梁采取预埋套管。引入管敷设在预埋套管内,要保证管顶距套管壁的距离不小于100 mm.穿梁的套管设计均为刚性防水套管。

引入管敷设时，为便于维修时将室内系统中的水放空，其坡度应不小于0.003，坡向室外。

本工程生活给水(冷)及温泉水引入管材质为缩合式衬塑钢管，施工时候选用螺纹连接,管沟应按照规定开挖，沟底应压实，每1米设臵支墩,支墩上平面和管沟平，三通弯头等接头处应设臵镇墩,室内埋地管道基槽无软土，四周填不小于100mm的细砂，上部回填土不得有砖块的硬物。埋地的缩合式衬塑钢管通长刷沥青漆两遍,。埋地管道经试压合格并报监理验收合格后方可隐蔽，并及时作好隐蔽资料。

B、给水管立管安装
