广西河池市2017年中考物理真题试题（含答案）.DOC

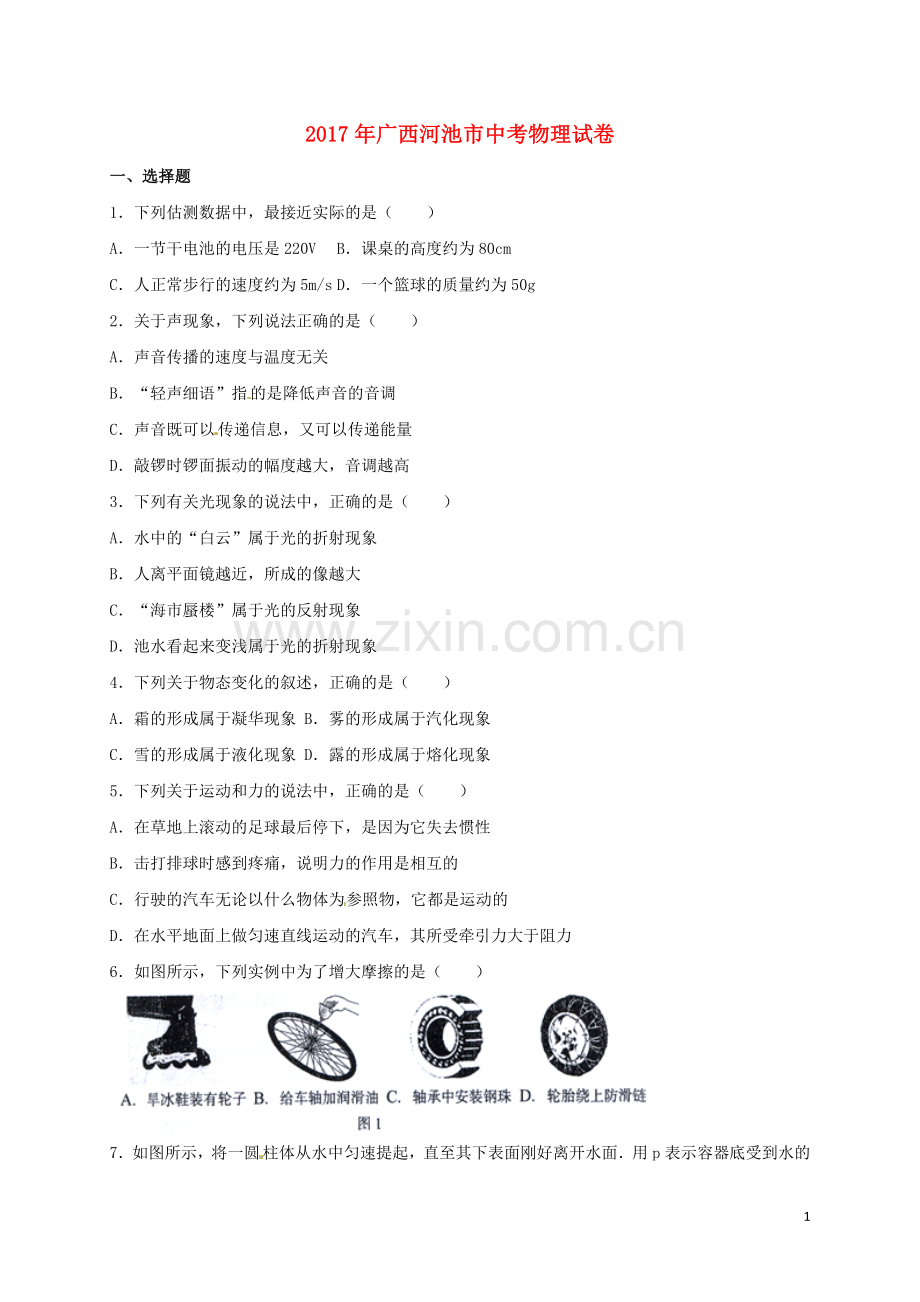

2017年广西河池市中考物理试卷一、选择题1下列估测数据中，最接近实际的是（）A一节干电池的电压是220VB课桌的高度约为80cmC人正常步行的速度约为5m/sD一个篮球的质量约为50g2关于声现象，下列说法正确的是（）A声音传播的速度与温度无关B“轻声细语”指的是降低声音的音调C声音既可以传递信息，又可以传递能量D敲锣时锣面振动的幅度越大，音调越高3下列有关光现象的说法中，正确的是（）A水中的“白云”属于光的折射现象B人离平面镜越近，所成的像越大C“海市蜃楼”属于光的反射现象D池水看起来变浅属于光的折射现象4下列关于物态变化的叙述，正确的是（）A霜的形成属于凝华现象B雾的形成属于汽化现象C雪的形成属于液化现象D露的形成属于熔化现象5下列关于运动和力的说法中，正确的是（）A在草地上滚动的足球最后停下，是因为它失去惯性B击打排球时感到疼痛，说明力的作用是相互的C行驶的汽车无论以什么物体为参照物，它都是运动的D在水平地面上做匀速直线运动的汽车，其所受牵引力大于阻力6如图所示，下列实例中为了增大摩擦的是（）7如图所示，将一圆柱体从水中匀速提起，直至其下表面刚好离开水面用p表示容器底受到水的压强，F浮表示圆柱体受到水的浮力，它们随时间t变化的大致图象正确的是（）8如图所示，两个规格不同的电灯L1、L2接在电路中闭合开关，以下判断正确的是（）AL1、L2串联B通过L1、L2的电流相等C电流表测干路中的电流D电流表测通过L2的电流9关于电磁现象，下列说法正确的是（）A铜制品很容易被磁化B电磁继电器中的铁芯，可以用永磁体代替C发电机正常工作时，是将电能转化为机械能D直流电动机的转向器，由两个彼此绝缘的金属半圆环组成10下列关于生活用电常识，正确的是（）A发现有人触电时，立即用手将触电者拉开B使用测电笔时，手指不能碰到笔尖金属体，以免触电C安装电路时，开关必须接在零线和用电器之间D空气开关跳闸，一定是电路中用电器的总功率过大11在如图所示的电路中，电源电压为6V，R1=3，R2=6闭合开关S，下列说法正确的是（）A通过R1的电流为1ABR1两端的电压为2VC干路中的电流为3AD电路的总电阻为912如图所示，电源电压为12V且保持不变，R1为定值电阻，R2为滑动变阻器（a、b为其两端点）闭合开关S，当滑片P在某一端点a时，电流表示数为0.1A，R2消耗的电功率为1W；当滑片P移动至某一位置c时，电压表示数为4V，R1消耗的电功率为3.2W下列说法正确的是（）A滑片P在a点时，R1消耗的电功率为2WB滑片P在b点时，R1消耗的电功率为0.6WC滑片P在c点时，R2消耗的电功率为1.6WD滑片P在c点时，电路消耗的总功率为4W二、填空题13小芳站在穿衣镜前1m处，镜中的像与她相距 m；银行ATM自动取款机上方安装有摄像头，它工作时成倒立、缩小的 （选填“实”或“虚”）像14如图所示，温度计的示数为 ；把红墨水滴入水中，整杯水很快就变红了，这属于 现象15“清风不识字，何故乱翻书”所述清风能翻书，是风使书本上表面空气流动速度变大，导致书本上表面压强 （选填“增大”或“减小”）；用吸管“吸”饮料时，饮料是在 作用下被“吸”入口中的16科学家发明一种由石墨烯制成的“排热被”，把它覆盖在电子元件上，能大幅度降低电子元件工作时的温度这说明石墨烯具有良好的 （选填“导电”或“导热”）性；用半导体材料制成的发光二极管具有 导电的属性17风力发电机将风能转化为电能，风能属于 再生能源若一台风力发电机一天发电9.2109J，这些能量相当于完全燃烧 kg的汽油放出的热量（q汽油=4.6107J/kg）182017年6月5日，我国选手马龙蝉联世兵赛男单冠军，数以亿计的中国球迷通过电视观看现场直播，电视画面是利用 （选填“电磁波”或“声波”）来传播的；卫星上的太阳能电池板把 能转化为电能19将塑料梳子在化纤衣服上摩擦几下，再将梳子的一端靠近小纸片，会看到小纸片被 ，这种现象叫摩擦起电；在摩擦起电过程中，机械能转化为 能和内能20如图所示电路，电源电压不变闭合开关后，滑片P由b端滑到a端，电压表示数U与电流表示数I的变化如图乙所示则可判断电源电压是 V，变阻器的最大阻值是 三、作图题21（1）入射光线AB由空气斜射入水中，请作出反射光线和折射光线的大致方向（2）如图是使用手机和自拍杆进行自拍时的示意图，将自拍杆看作一个杠杆，O为支点，请在图中画出手机受到重力的示意图和F1的力臂l1四、实验探究题22在探究“水和沙子的吸热性能”的实验中，用同一盏酒精灯对它们分别加热相同的时间，观察它们温度升高的情况（1）实验中应选取初温和 相同的水和沙子（2）若从9点整开始加热，几分钟后，某时刻手表的指针如图所示，则加热所用的时间为 s（3）通过大量实验可以得出：质量相等的不同物质，在升高相同的温度时吸收的热量是 （选填“相等”或“不相等”的）23（4分）在探究“压力的作用效果”时，某同学利用小桌、海绵和砝码等器材进行如图所示的实验（1）实验中通过观察海绵的 来比较压力的作用效果（2）分析图乙和 所示两图实验，可得出结论：当压力一定时，受力面积越小，压力的作用效果越明显（3）比较图甲、乙所示实验，可得出结论：受力的面积相同时， 越大，压力的作用效果越明显下列实例中，直接应用该结论的是 （选填“A”或“B”）A、图钉的一端做得很尖B、交通管理部门规定，严禁货车超载24（4分）在“测量滑轮组的机械效率”实验中，小丽用同一滑轮组提升不同的物体，如图甲、乙所示，实验数据记录如下：实验次数 物体重力/N 提升高度/m 拉力/N 绳端移动的距离/m 机械效率 1 3 0.1 2.0 0.3 50% 2 6 0.1 0.3（1）实验中要竖直向上 拉动弹簧测力计，使物体升高（2）图乙中弹簧测力计的示数为 N，表格中处数据应为 %（3）如图丙所示，将滑轮组换一种绕绳方法，不计摩擦及绳重，提升相同的物体时，滑轮组的机械效率 （选填“变大”、“不变”或“变小”）25为探究“影响电磁铁磁性强弱的因素”，小明用电池（电压一定）、滑动变阻器、数量很多的大头针、铁钉以及足够长的漆包线为主要器材，进行如图所示的实验，闭合开关后（1）他将滑动变阻器的滑片向左移动，电磁铁吸引大头针的数量会 （选填“增加”、“不变”或“减少”）（2）由图可知， 铁钉的磁性较强（3）由图可知，甲铁钉钉尖是 极26（6分）为测定“额定电压为2.5V的小灯泡电功率”的实验中，电源电压保持不变（1）如图甲所示，连接电路时开关应处于 状态实验时，若无论怎样移动滑动变阻器的滑片，小灯泡始终不亮，但电压表有示数，电流表示数几乎为零，则故障的原因可能是 （选填“电流表与导线”或“灯泡与灯座”）接触不良（2）故障排除后，闭合开关，变阻器滑片P在某处时，电压表示数为2V，电流表示数如图乙所示若想测量小灯泡的额定功率，应将滑动变阻器的滑片P向 端（选填“左”或“右”）移动（3）当小灯泡正常发光时，电流表示数如图丙所示，其值为 A，通电20s小灯泡消耗的电能为 J（4）把这样的两个灯泡串联在电压为4V的电路中，电路的总功率为 W五、综合应用题27（6分）共享自行车的普及给人们出行提供了方便，也符合我国提倡的“绿色出行，低碳生活”理念王明同学骑着自行车在平直的水平路面上匀速行驶，10min行驶了3000m，骑行过程中使人和车前进的动力恒为20N求：（1）自行车的速度是多少m/s；（2）骑行10min动力所做的功28（9分）“贵阳至南宁高速铁路”项目于2016年12月开工，全线长约512km，设计最高行车速度达350km/h该高铁线途径河池市的环江、金城江、都安等地，预计2021年正适通车运行，通车后河池市将步入高铁时代建设中用到的某种起重机的结构示意图如图所示，用该起重机将放在水平地面上的长方体混凝土墩放入水中起重机的吊臂OAB粗细不计，可以看作杠杆，吊臂B端连着滑轮组，已知混凝土墩的密度为2.5103kg/m3、底面积为4m2、高为2m，水=1.0103kg/m3求：（1）混凝土墩的质量；（2）混凝土墩被提起到最高点静止时，立柱CA恰好竖直，OA：OB=1：6若忽略滑轮组、钢丝绳和吊臂的重力及各种摩擦，则起重机立柱CA对吊臂A点竖直向上的作用力是多少N（3）混凝土浸没在水中后，它匀速下降过程中所受钢丝绳的拉力（不计水的阻力）29（9分）新型节能电炖锅的发热体是由PTC半导体陶瓷材料制成的，PTC的发热效率较高，它有一个人为设定的温度，低于设定温度时，其电阻值随温度升高而变小；高于设定温度时，其电阻值随温度升高而变大，从而可以自动调节电炖锅的温度和电功率有一种型号电炖锅，其简化工作电路如图1所示，电源电压为220V，R0是定值电阻，Rt是PTC电阻，它的阻值随温度t的变化曲线如图2所示炖汤时，汤水沸腾后，电炖锅能在较低功率档位长时间保持水的沸腾，这样既能节约用电，又能使炖出来的汤味道鲜美且不失营养，此时Rt的温度为110，电炖锅功率为440W求：（1）当Rt的温度为50时，Rt的阻值；（2）当Rt的温度约为110时，电炖锅的工作电流；（3）Rt的温度从20升高到110的过程中，电炖锅的最大功率2017年广西河池市中考物理试卷参考答案一、选择题1B 2C 3D 4A 5B6D 7A 8C 9D 10B11C 12C二、填空题132；实1432；扩散15减小；大气压16导热；单向17可；20018电磁波；太阳19吸引；电2012；16三、作图题21(1)解：先过入射点画出法线，在空气中法线的另一侧作出反射光线，注意反射角等于入射角；在水中法线的另一侧作出折射光线，注意折射角小于入射角，如图所示：（2）解：手机的重力作用在手机的重心，方向竖直向下；力F1的力臂是从支点O到F1的作用线的距离L1，如图所示：四、实验探究题22（1）质量；（2）280；（3）不相等23（1）凹陷程度；（2）丙；（3）压力；B24解：（1）实验中要竖直向上匀速拉动弹簧测力计，使钩码升高，此时，系统处于平衡状态，测力计示数才等于拉力大小；（2）由图可知，测力计分度值为0.2N，示数为3.2N；有用功：W有=Gh=6N0.1m=0.6J；总功：W总=Fs=3.2N0.3m=0.96J，第2次机械效率为：=100%=100%=62.5%；处数据应为 3.2，编号处数据应为 62.5%（3）若将此滑轮组换一种绕绳方法，不计摩擦及绳重，额外功的来源是克服动滑轮自重做的功，额外功：W额外=G动h，有用功：W有=G物h，总功：W总=W额外+W有=G动h+G物h，此时滑轮组的机械效率：=，当用同一滑轮组提升相同的物体时，G动与G物均不变，由上式知，滑轮组的机械效率不变故答案为：（1）匀速；（2）3.2；62.5%；（3）不变25解：（1）当滑动变阻器滑片向左移动时，滑动变阻器的阻值减小，电路中的电流变大，电磁铁的磁性增强，吸引大头针的个数增加；（2）由图知，乙吸引大头针的个数较多，说明乙的磁性较强；（3）由右手定则可知铁钉的钉尖是N极故答案为：（1）增加；（2）乙；（3）N26解：（1）连接电路时，为保护电路开关应断开；闭合开关，小灯泡不亮，电流表无示数，说明电路中有断路的地方，电压表示数接近电源电压，说明电压表的两个接线柱和电源连接的部分没有断路，故障是灯泡与灯座接触不良了（2）变阻器滑片P在某处时，电压表示数为2V，小于灯泡额定电压，应使电路中的电流增大，滑动变阻器的阻值应变小，滑片应向左端移动，直到电压表示数等于额定电压2.5V；（3）电流表量程为00.6A，分度值为0.02A，电流表示数0.22A，通电20s小灯泡消耗的电能为：W=UIt=2.5V0.22A20s=11W（4）把这样规格的两个小灯泡串联连接在电源电压为4V的电路中时，每个灯泡两端的电压为2V，由图象乙可知，电路的电流为0.2A，灯泡的电阻为R=10，串联电路中的总电阻：R总=2R=210=20，电路的总功率：P总=0.8W故答案为：（1）断开；灯泡与灯座；（2）左；（3）0.22；11；（4）0.8五、综合应用题27解：（1）自行车的速度：v=5m/s；（2）骑行10min动力所做的功：W=Fs=20N3000m=6104J答：（1）自行车的速度是5m/s；（2）骑行10min动力所做的功为6104J28解：（1）混凝土墩的体积为：V=Sh=4m22m=8m3；根据=得混凝土墩的质量为：m=V=2.5103kg/m38m3=2104kg；（2）混凝土墩浸没在水中受到浮力是：F浮=水gV排=1.0103kg/m310N/kg8m3=8104N；混凝土墩的重力：G=mg=2104kg10N/kg=2105N；如图，作出动力臂和阻力臂，在RtAOC和RtBOD中，ACBD，所以AOCBOD，OA：OB=1：6所以，OC：OD=1：6，由图知，当石墩被提起且仍浸没在水中时，若忽略动滑轮、钢绳和吊臂的重力及各种摩擦，石墩对杠杆B点的拉力为FB=GF浮=2105N8104N=1.2105N，根据杠杆平衡条件可得：FAOC=FBOD，起重机立柱CA对吊臂A点竖直向上的作用力：FA=6FB=61.2105N=7.2105N；（3）混凝土浸没在水中后，它匀速下降过程中所受钢丝绳的拉力等于重力减去浮力，拉力为F拉=FB=GF浮=2105N8104N=1.2105N，答：（1）混凝土墩的质量是2104kg；（2）起重机立柱CA对吊臂A点竖直向上的作用力是7.2105N；（3）混凝土浸没在水中后，它匀速下降过程中所受钢丝绳的拉力是1.2105N29解：（1）由PTC电阻阻值随温度t的变化曲线，当Rt的温度为50时，Rt的阻值为60；（2）Rt的温度为110，电炖锅功率为440W，根据P=UI，电炖锅的工作电流：I=2A；（3）由欧姆定律I=，在（2）中，电路的总电阻：R=110，因Rt的温度为110时，由PTC电阻阻值随温度t的变化曲线知，此时Rt=105，根据电阻的串联规律，定值电阻：R0=RRt=110105=5；Rt的温度从20升高到110的过程中，由PTC电阻阻值随温度t的变化曲线知，当温度为80C时，Rt的阻值最小为Rt=50，此时电路中的总电阻最小，电炖锅的最大功率：P大=880W答：（1）当Rt的温度为50时，Rt的阻值为60；（2）当Rt的温度约为110时，电炖锅的工作电流为2A；（3）Rt的温度从20升高到110的过程中，电炖锅的最大功率为880W13
