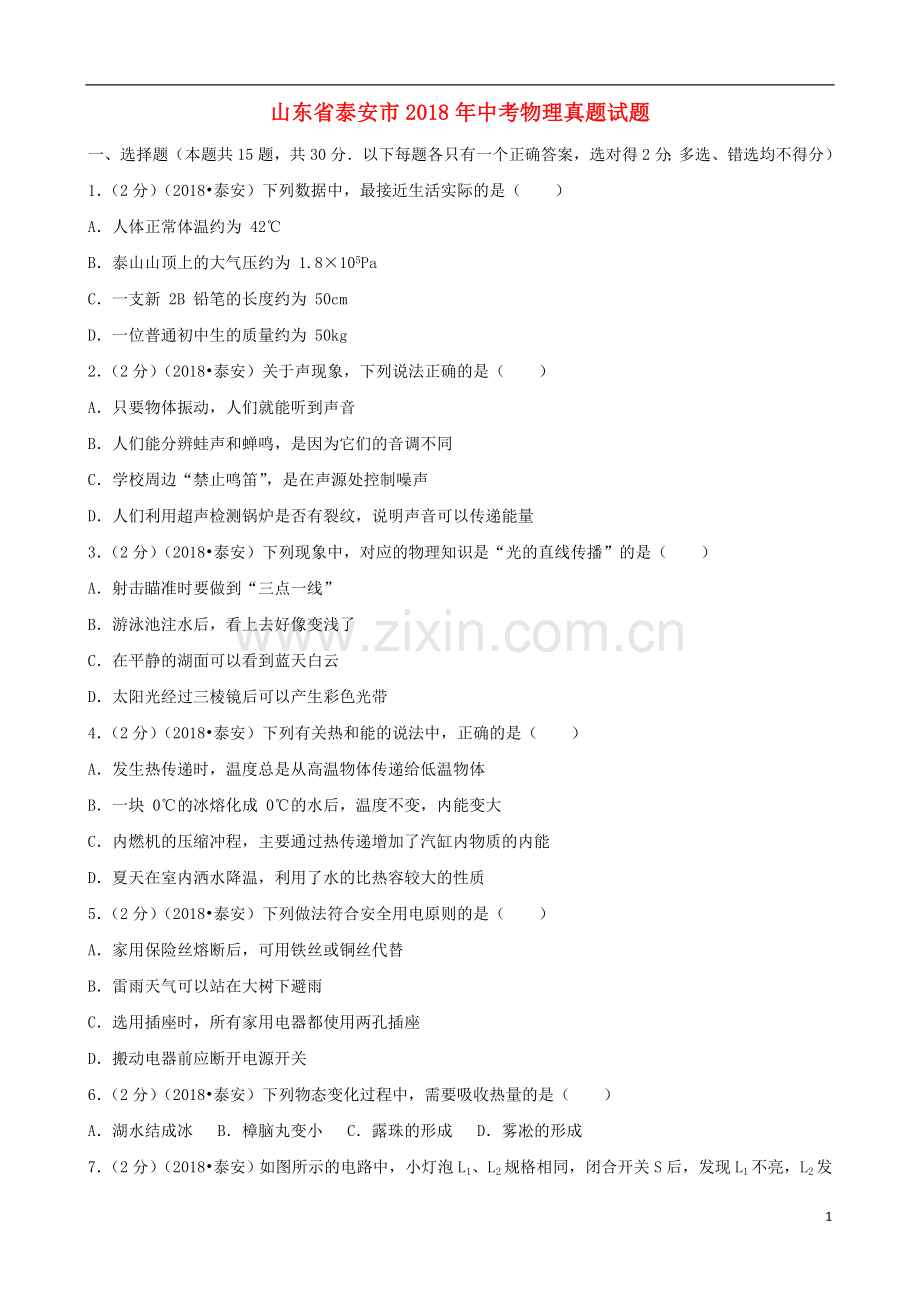

山东省泰安市2018年中考物理真题试题（含解析）.doc

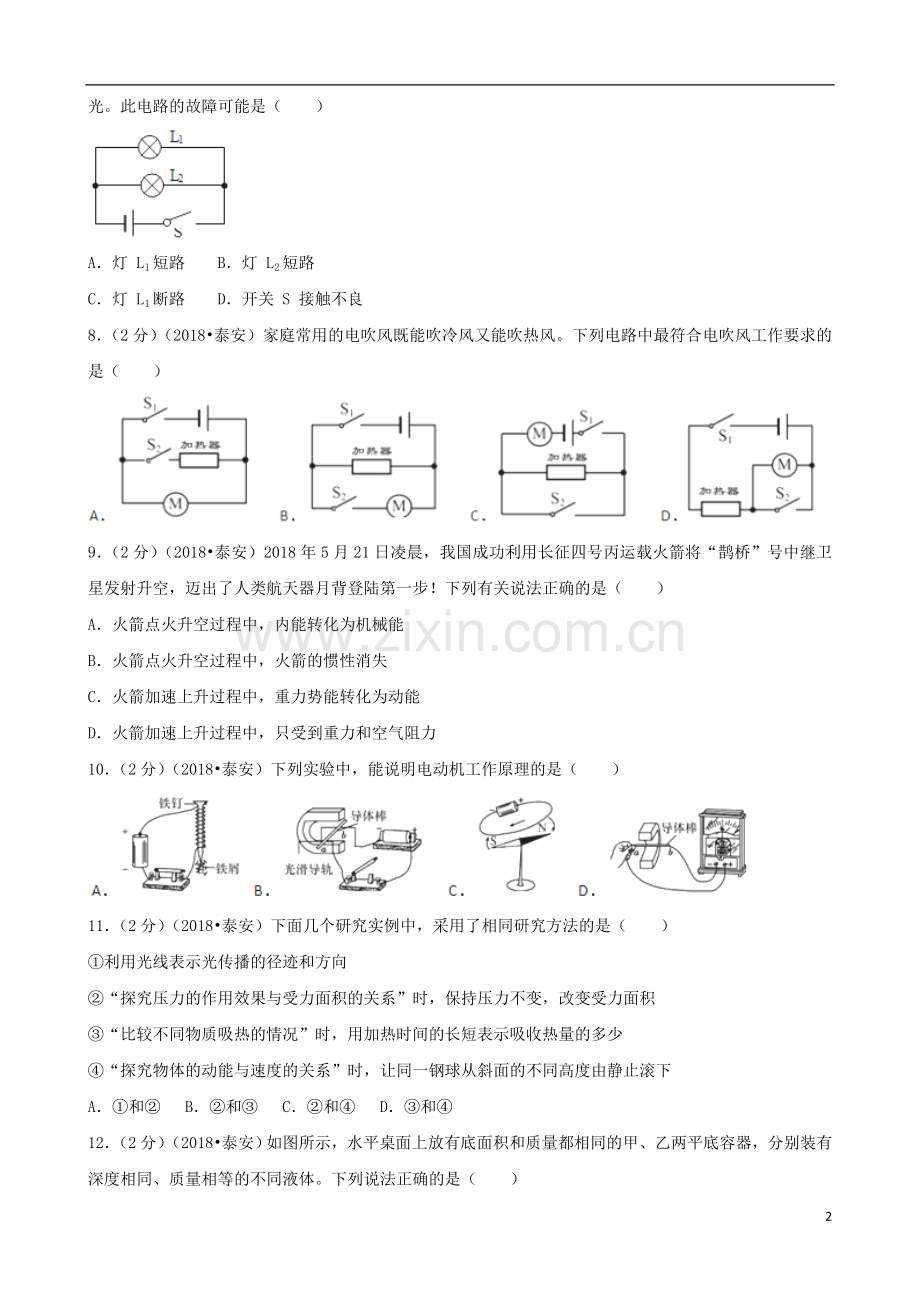

山东省泰安市2018年中考物理真题试题一、选择题（本题共15题，共30分以下每题各只有一个正确答案，选对得2分；多选、错选均不得分）1（2分）（2018泰安）下列数据中，最接近生活实际的是（）A人体正常体温约为 42B泰山山顶上的大气压约为 1.8105PaC一支新 2B 铅笔的长度约为 50cmD一位普通初中生的质量约为 50kg2（2分）（2018泰安）关于声现象，下列说法正确的是（）A只要物体振动，人们就能听到声音B人们能分辨蛙声和蝉鸣，是因为它们的音调不同C学校周边“禁止鸣笛”，是在声源处控制噪声D人们利用超声检测锅炉是否有裂纹，说明声音可以传递能量3（2分）（2018泰安）下列现象中，对应的物理知识是“光的直线传播”的是（）A射击瞄准时要做到“三点一线”B游泳池注水后，看上去好像变浅了C在平静的湖面可以看到蓝天白云D太阳光经过三棱镜后可以产生彩色光带4（2分）（2018泰安）下列有关热和能的说法中，正确的是（）A发生热传递时，温度总是从高温物体传递给低温物体B一块 0的冰熔化成 0的水后，温度不变，内能变大C内燃机的压缩冲程，主要通过热传递增加了汽缸内物质的内能D夏天在室内洒水降温，利用了水的比热容较大的性质5（2分）（2018泰安）下列做法符合安全用电原则的是（）A家用保险丝熔断后，可用铁丝或铜丝代替B雷雨天气可以站在大树下避雨C选用插座时，所有家用电器都使用两孔插座D搬动电器前应断开电源开关6（2分）（2018泰安）下列物态变化过程中，需要吸收热量的是（）A湖水结成冰B樟脑丸变小C露珠的形成D雾凇的形成7（2分）（2018泰安）如图所示的电路中，小灯泡L1、L2规格相同，闭合开关S后，发现L1不亮，L2发光。此电路的故障可能是（）A灯 L1短路B灯 L2短路C灯 L1断路D开关 S 接触不良8（2分）（2018泰安）家庭常用的电吹风既能吹冷风又能吹热风。下列电路中最符合电吹风工作要求的是（）9（2分）（2018泰安）2018年5月21日凌晨，我国成功利用长征四号丙运载火箭将“鹊桥”号中继卫星发射升空，迈出了人类航天器月背登陆第一步！下列有关说法正确的是（）A火箭点火升空过程中，内能转化为机械能B火箭点火升空过程中，火箭的惯性消失C火箭加速上升过程中，重力势能转化为动能D火箭加速上升过程中，只受到重力和空气阻力10（2分）（2018泰安）下列实验中，能说明电动机工作原理的是（）11（2分）（2018泰安）下面几个研究实例中，采用了相同研究方法的是（）利用光线表示光传播的径迹和方向“探究压力的作用效果与受力面积的关系”时，保持压力不变，改变受力面积“比较不同物质吸热的情况”时，用加热时间的长短表示吸收热量的多少“探究物体的动能与速度的关系”时，让同一钢球从斜面的不同高度由静止滚下A和B和C和D和12（2分）（2018泰安）如图所示，水平桌面上放有底面积和质量都相同的甲、乙两平底容器，分别装有深度相同、质量相等的不同液体。下列说法正确的是（）容器对桌面的压力：F甲F乙液体的密度：甲=乙液体对容器底部的压强：p甲p乙容器对桌面的压强：p甲=p乙A只有和B只有和C只有和D只有和13（2分）（2018泰安）在“探究凸透镜成像的规律”时，将点燃的蜡烛放在距凸透镜30cm处，在透镜另一侧距离透镜16cm处的光屏上得到烛焰清晰的像。则下列相关说法正确的是（）光屏上成倒立、放大的实像照相机是利用这一成像原理工作的该透镜的焦距f一定满足8cmf15cm将近视镜片放在蜡烛和凸透镜之间，要使光屏上出现清晰的像，光屏应靠近透镜A只有和B只有和C只有和D只有和14（2分）（2018泰安）某品牌无人驾驶汽车在一段平直公路上匀速行驶6.9km，用时5min45s，消耗燃油1.5kg，已知汽车的牵引力是2000N，燃油的热值为4.6107J/kg，假设燃油完全燃烧。通过计算可知，下列结果正确的是（）汽车行驶速度是20km/h 消耗的燃油完全燃烧放出的热量是6.9107J汽车牵引力做功的功率是30kW 汽车发动机的效率是20%A只有和B只有和C只有和D只有和15（2分）（2018泰安）如图所示，电源电压保持6V不变，电流表量程为00.6A，电压表量程为03V，定值电阻R1的规格为“10 0.5A”，滑动变阻器R2的规格为“20 1A”。闭合开关，为了保证电路安全，在变阻器滑片移动过程中，下列说法正确的是（）电阻R1消耗电功率允许的变化范围为0.4W0.9W电流表示数允许的变化范围为0.2A0.5A滑动变阻器R2允许接入电路阻值的变化范围为1020电路消耗总电功率允许的变化范围为1.8W3WA只有和B只有和C只有和D只有和二、填空题（每空1分，共4分）16（1分）（2018泰安）有甲、乙、丙三个带电体，甲物体吸引乙物体，乙物体排斥丙物体。如果丙物体带正电，则甲物体带 电。17（1分）（2018泰安）小芳站在平面镜前，当她远离平面镜时，她在镜中像的大小会 （选填“变大”、“变小”或“不变”）。18（1分）（2018泰安）标准大气压下，质量为0.5kg、温度为70的水放出4.2104J的热量，水的温度降低了 c水=4.2103J/（kg）。19（1分）（2018泰安）如图所示，在水平拉力F1=10N作用下，木板甲在水平地面上匀速向右运动，同时物块乙相对于地面静止，已知此时墙壁对物块乙的拉力F2=4N则木板甲与地面间的摩擦力是 N。三、作图题（每题2分，共4分）20（2分）（2018泰安）图中的入射光线平行于凸透镜主光轴，画出经凸透镜后的折射光线。21（2分）（2018泰安）如图所示，一小球静止在水平面上，请你画出物体所受的重力的示意图。四、实验题（第22题5分，第23题10分，共15分）22（5分）（2018泰安）图甲是某学习小组“测量滑轮组的机械效率”的示意图。用弹簧测力计竖直向上拉动绳子自由端，将重为4.5N的物体从A位置提升到A位置，同时弹簧测力计从图中的B位置上升到B位置，在这个过程中，弹簧测力计的示数如图乙所示。请你根据他们做的实验完成下列问题：（1）物体提升的高度是 cm，拉力是 N，该滑轮组的机械效率= ；（2）若在图甲装置的基础上，增加一个动滑轮，改为图丙所示的装置，提升同一物体，则滑轮组的机械效率 （选填“变大”、“变小”或“不变”）。23（10分）（2018泰安）某物理兴趣小组利用图甲所示实验电路图同时测量电源电压U0的大小和电阻Rx的阻值，电源电压U0约为2V3V，Rx的阻值约为67实验室提供如下器材：导线若干、开关、电流表（量程00.6A，03A）、电压表（量程03V，015V）、滑动变阻器R（最大阻值为30）。请你思考完成下列问题：（1）按照图甲用笔画线代替导线，连接好图乙中的实物图。（2）用物理量U0、Rx、电流表的示数I写出表示电压表示数U大小的关系式：U= 。（3）正确连接电路后，闭合开关前应使滑动变阻器连入电路的阻值为 （选填“最大”或“零”）；移动滑动变阻器的滑片，读出4组电流表和电压表示数，分别以电流表的示数I和电压表的示数U为横坐标和纵坐标，在坐标纸上描点，把这4个点连接起来大致为一条直线（并虚线延长到纵轴），如图丙所示。从图丙中信息可求得：电源电压U0= V，电阻Rx= 。24（6分）（2018泰安）用弹簧测力计悬挂一实心物块，物块下表面与水面刚好接触，如图甲所示。从此处匀速下放物块，直至浸没于水中并继续匀速下放（物块未与水底接触）。物块下放过程中，弹簧测力计示数F与物块下表面浸入水的深度h的关系如图乙。g取10N/kg，水的密度是1.0103kg/m3求：（1）物块受到的重力；（2）物块完全浸没在水中受到的浮力；（3）物块的密度。25（11分）（2018泰安）某物理兴趣小组设计了一个压力报警装置，工作原理如图所示。ABO为一水平杠杆，OA长120cm，O为支点，AB：OB=5：1；已知报警器R0的阻值恒为10，压力传感器R固定放置，R的阻值随所受压力F变化的关系如表所示。闭合开关S，水平踏板空载时，电压表的示数为2V；当水平踏板所受压力增大，电压表示数达到5V时，报警器R0开始发出报警信号。踏板、压杆和杠杆的质量均忽略不计。求：F/N051015202530R/45342418141210（1）电源电压为多少？（2）当报警器开始报警时，踏板设定的最大压力值为多少？（3）若电源电压变为14V，为保证报警器仍在踏板原设定的最大压力值时报警，应在杠杆上水平调节踏板触点B的位置。试计算说明触点B应向哪个方向移动多少厘米？ 参考答案与试题解析一、选择题（本题共15题，共30分以下每题各只有一个正确答案，选对得2分；多选、错选均不得分）1（2分）（2018泰安）下列数据中，最接近生活实际的是（）A人体正常体温约为 42B泰山山顶上的大气压约为 1.8105PaC一支新 2B 铅笔的长度约为 50cmD一位普通初中生的质量约为 50kg【分析】首先对题目中涉及的物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案。【解答】解：A、正常情况下，人的体温在37左右，变化幅度很小。故A不符合实际；B、大气压强随海拔高度的增加而减小，海平面处的大气压在1.0105Pa左右，泰山山顶气压远小于1.0105Pa故B不符合实际；C、中学生伸开手掌，大拇指指尖到中指指尖的距离大约18cm。一支新2B铅笔长度与此差不多，在18cm左右。故C不符合实际；D、成年人的质量在65kg左右，中学生的质量比成年人小一些，在50kg左右。故D符合实际。故选：D。【点评】对于生活中数据的估测，应从实际的角度出发进行判断，也可从自己的角度出发判断，如自己的身高、自己的体重、自己正常时的体温及正常行走的速度等方面来与题目中的数据比较，只要相差不大，即该数据就是合理的。2（2分）（2018泰安）关于声现象，下列说法正确的是（）A只要物体振动，人们就能听到声音B人们能分辨蛙声和蝉鸣，是因为它们的音调不同C学校周边“禁止鸣笛”，是在声源处控制噪声D人们利用超声检测锅炉是否有裂纹，说明声音可以传递能量【分析】（1）声音是由物体的振动产生的，声音的传播需要介质；但并不是所有的声音人耳都能听得到，只有响度和频率合适，人耳才可能听得到；（2）音色反映的是声音的品质与特色，它跟发声体的材料和结构有关，音调的高低与发声体振动的频率有关；（3）减弱噪声的途径有三种：在声源处减弱噪声，阻断噪声的传播，在人耳处减弱噪声；（4）声音的利用有两个：一是利用声音传递信息，二是利用声音传递能量。【解答】解：A、声音的传播需要介质，人耳听觉有一定的范围，即频率在20Hz20000Hz之间，且有一定的响度，所以，只要物体振动，人们不一定能听到声音，故A错误；B、人们能分辨蛙声和蝉鸣，是因为它们的音色不同，故B错误；C、学校周边“禁止鸣笛”，是在声源处减弱噪声，故C正确；D、人们利用超声检测锅炉是否有裂纹，说明声音可以传递信息，故D错误。故选：C。【点评】本题考查了声学的相关知识，属于基础知识的考查，比较简单。3（2分）（2018泰安）下列现象中，对应的物理知识是“光的直线传播”的是（）A射击瞄准时要做到“三点一线”B游泳池注水后，看上去好像变浅了C在平静的湖面可以看到蓝天白云D太阳光经过三棱镜后可以产生彩色光带【分析】（1）光在同一均匀介质中沿直线传播。光沿直线传播的实例有：小孔成像、激光准直、影子、日食和月食等；（2）光从一种介质斜射入另一种介质时，光的传播方向就会发生偏转，即光的折射现象；（3）光照在不同介质面上时，会发生反射现象，平面镜成像和水中“倒影”就是具体应用；（4）太阳光经三棱镜折射以后，分成各种彩色光，这种现象叫做光的色散现象。【解答】解：A、射击瞄准时要做到“三点一线”，利用了光的直线传播，故A正确；B、游泳池注水后，看上去好像变浅了，是由于光的折射造成的，故B错误；C、在平静的湖面可以看到蓝天白云，属于平面镜成像，是由于光的反射形成的，故C错误；D、太阳光经过三棱镜后可以产生彩色光带，这是光的色散现象，故D错误。故选：A。【点评】此题主要考查了光的直线传播、光的折射、光的反射现象和光的色散现象；光的直线传播是光在同一均匀介质中的传播，光的反射是光照射到物体表面又返回的现象，光的折射是由于光从一种介质斜射入另一种介质或在不均匀介质中传播时，传播方向发生变化的现象。它们之间有本质的区别，要注意区分。4（2分）（2018泰安）下列有关热和能的说法中，正确的是（）A发生热传递时，温度总是从高温物体传递给低温物体B一块 0的冰熔化成 0的水后，温度不变，内能变大C内燃机的压缩冲程，主要通过热传递增加了汽缸内物质的内能D夏天在室内洒水降温，利用了水的比热容较大的性质【分析】（1）热传递的条件是两个物体之间存在温度差，热量从高温物体传给低温物体。（2）内能的大小跟质量、温度、状态有关；晶体熔化过程吸收热量，温度不变；（3）改变物体内能的方式有做功和热传递，做功属于能量的转化，热传递属于能量的转移；（4）物体由液态变为气态的过程叫汽化，汽化吸收热量。【解答】解：A、发生热传递时，传递的是热量而不是温度；故A错误；B、一块 0的冰熔化成 0的水后，吸收热量，温度不变，内能增加；故B正确；C、内燃机的压缩冲程，活塞压缩气缸内物质，机械能转化为内能，是通过做功改变物体的内能；故C错误；D、夏天在室内洒水，水汽化吸收热量，起到降温的作用，不是利用了水的比热容较大的性质；故D错误。故选：B。【点评】本题综合考查了热传递的条件、熔化吸热、物体内能的改变方式、汽化吸热等知识、内燃机的工作原理等知识，综合性较强，易出错。5（2分）（2018泰安）下列做法符合安全用电原则的是（）A家用保险丝熔断后，可用铁丝或铜丝代替B雷雨天气可以站在大树下避雨C选用插座时，所有家用电器都使用两孔插座D搬动电器前应断开电源开关【分析】当家庭电路中发生短路或总功率过大时，会使导线发热而引发事故，故要有能自动切断电路的装置，这就是要安装保险丝的原因，保险丝在电流过大时发热自动熔断，切断电路，从而起到保护电路的作用；发生雷雨时，雷电可以沿着高大的树木、建筑物进入地下；三孔插座中多出一个专门用于接地的孔，目的是为了让金属外壳与大地相连，因此接入电冰箱、洗衣机、电暖器等家用电器都要使用三孔插座；安全用电的原则之一是不接触低压带电体。【解答】解：A、铜丝或铁丝的电阻小、熔点高，在电流过大时，产生的热量不容易达到熔点，因此不会熔断，起不到保险的作用。此选项不符合安全用电要求；B、雷雨天，雷电容易接触高的物体，雷雨天在大树下避雨容易发生触电，所以应避免在大树下避雨。此选项不符合安全用电要求；C、家用电器的金属外壳接地时，可避免因电器漏电时外壳带电，三孔插座中多出的一个孔是用来接地线的。所以有金属外壳的家用电器应该连接三孔插座。此选项不符合安全用电要求；D、搬动电器、更换灯泡时容易碰到金属部分，切断电源可以保证金属部分不带电。此选项符合安全用电要求。故选：D。【点评】本题考查了学生对安全用电知识的了解与掌握，平时学习时多了解、积累，加强安全意识，学好电、用好电！6（2分）（2018泰安）下列物态变化过程中，需要吸收热量的是（）A湖水结成冰B樟脑丸变小C露珠的形成D雾凇的形成【分析】（1）物态变化共有六种：熔化是物质由固态变为液态；凝固是物质由液态变为固态；汽化是物质由液态变为气态；液化是物质由气态变为液态；升华是物质由固态变为气态；凝华是物质由气态变为固态。（2）物态变化中吸热的有：熔化、汽化和升华；放热的有：凝固、液化和凝华。【解答】解：A、水结冰是由液态变成固态的凝固过程，是放热过程，故A错误；B、樟脑丸逐渐变小，樟脑由固态直接变成气态是升华过程，是吸热过程，故B正确；C、露珠是水蒸气液化形成的，是由气态变为液态的过程，是放热过程，故C错误；D、“雾凇”是由水蒸气气态变为固态的凝华过程，是放热过程，故D错误。故选：B。【点评】此题考查的知识点是各种物态变化的吸放热情况。7（2分）（2018泰安）如图所示的电路中，小灯泡L1、L2规格相同，闭合开关S后，发现L1不亮，L2发光。此电路的故障可能是（）A灯 L1短路B灯 L2短路C灯 L1断路D开关 S 接触不良【分析】要解答本题需掌握：并联电路中的两用电器互不影响。【解答】解：由图可知：该电路是并联电路，灯L1不亮，而L2正常发光，这说明从L2两端到电源的两极没问题，因此灯L2、开关S的连接都正确，问题就是灯L1断路或短路。当灯L1短路时，电源被短路，灯L2不亮，甚至可能烧毁电源；所以只能是灯L1断路，此时L2支路不受影响，符合题意。故ABD错误，C正确。故选：C。【点评】本题主要考查学生对并联电路特点的了解和掌握，是一道基础题。8（2分）（2018泰安）家庭常用的电吹风既能吹冷风又能吹热风。下列电路中最符合电吹风工作要求的是（）【分析】由题知，电吹风能吹冷风又能吹热风，即电路中电动机可以单独工作，也可以是电动机和电热丝同时工作。由此分析各选项解答即可。【解答】解：A、由图知，S1闭合时只有电动机工作，吹冷风；再闭合S2时，加热器和电动机并联，两者都能工作，此时吹热风，故A符合题意；B、由图知，S1闭合时只有加热器工作，两开关都闭合加热器和电动机同时工作，只有热风没有冷风，故B不合题意；C、由图知，S1闭合时加热器与电动机串联，再闭合S2时，只有电动机工作，但电动机和加热器串联时两者相互影响，故C不合题意；D、由图知，S1闭合时电动机和加热器都工作，当两开关都闭合时只有加热器工作，故D不合题意。故选：A。【点评】电吹风吹出来的是热风，还是冷风关键是看电动机和电热丝的工作状态，即分析是哪部分连入电路，有电流经过的部分，才能工作。9（2分）（2018泰安）2018年5月21日凌晨，我国成功利用长征四号丙运载火箭将“鹊桥”号中继卫星发射升空，迈出了人类航天器月背登陆第一步！下列有关说法正确的是（）A火箭点火升空过程中，内能转化为机械能B火箭点火升空过程中，火箭的惯性消失C火箭加速上升过程中，重力势能转化为动能D火箭加速上升过程中，只受到重力和空气阻力【分析】（1）火箭是热机的一种，工作时，燃料的化学能转化为燃气的内能，高温高压的燃气推动火箭升空，燃气的内能转化成火箭的机械能；（2）惯性是指物体保持原来运动状态不变的性质，任何物体都具有惯性，惯性是物体本身的一种性质；（3）动能与质量和速度有关，重力势能与质量和高度有关，当动能转化成重力势能时，动能减小，重力势能增加；（4）火箭加速运动时，不受平衡力，受到重力，摩擦力还有推力作用。【解答】解：A、火箭点火发射时，产生的燃气内能转化为火箭升空的机械能，故A正确；B、火箭点火升空过程中，仍然具有惯性，因为惯性是物体本身的一种性质，故B错误；C、火箭加速上升的过程，质量不变，速度增加，故动能增加，同时高度增加，重力势能增大，故不是重力势能和动能的转化，故C错误；D、火箭加速上升，受力不平衡，火箭受的向上的推力大于向下的重力，合力向上，火箭加速上升，故D错误。故选：A。【点评】本题通过卫星发射，考查了力与运动的关系、运动和静止的相对性以及热机工作时的能量转化，涉及的知识点较多，需要认真分析，认真解答。10（2分）（2018泰安）下列实验中，能说明电动机工作原理的是（）【分析】电动机的工作原理是：通电导体在磁场中受到力的作用。【解答】解：A、该装置是研究电磁铁磁性的实验装置，是电流的磁效应，故A错误。B、该装置是电动机原理图，表明通电的导体在磁场中受力的作用，故B正确；C、该装置是奥斯特实验，表明通电导线周围有磁场，故C错误；D、该装置是发电机原理图，表示电磁感应现象，故D错误。故选：B。【点评】本题涉及的内容有电流的磁效应、电动机的原理和发电机的原理。注意电磁感应和通电导体在磁场中受力运动的装置是不同的，前者外部没有电源，后者外部有电源。11（2分）（2018泰安）下面几个研究实例中，采用了相同研究方法的是（）利用光线表示光传播的径迹和方向“探究压力的作用效果与受力面积的关系”时，保持压力不变，改变受力面积“比较不同物质吸热的情况”时，用加热时间的长短表示吸收热量的多少“探究物体的动能与速度的关系”时，让同一钢球从斜面的不同高度由静止滚下A和B和C和D和【分析】对每个选项进行分析，明确各自采用的研究方法，就能确定符合题意的选项。【解答】解：用光线表示光的传播的径迹和方向，采用的是模型法；“探究压力的作用效果与受力面积的关系”时，保持压力不变，改变受力面积，采用的是控制变量法；“比较不同物质吸热的情况”时，用加热时间的长短表示吸收热量的多少，在这里采用了转换法测量物质吸收的热量；“探究物体的动能与速度的关系”时，让同一钢球从斜面的不同高度由静止滚下。采用的是控制变量法。故选：C。【点评】正确的研究方法是得出科学结论的前提，在解决实际问题时，要选择正确的方法进行研究。12（2分）（2018泰安）如图所示，水平桌面上放有底面积和质量都相同的甲、乙两平底容器，分别装有深度相同、质量相等的不同液体。下列说法正确的是（）容器对桌面的压力：F甲F乙液体的密度：甲=乙液体对容器底部的压强：p甲p乙容器对桌面的压强：p甲=p乙A只有和B只有和C只有和D只有和【分析】（1）甲容器上宽下窄，液体对容器底部的压力小于自身的重力；乙容器形状上下一样，液体对容器底部的压力等于自身的重力；底面积相等，根据公式p=可求液体对容器底部的压强；（2）容器对桌面的压力等于容器的重力与液体的重力之和，根据公式p=可求容器对桌面的压强。【解答】解：水平桌面上，甲乙两个容器中两种液体质量相等，则重力相等，容器底面积和质量相同，故对桌面的压力F甲=F乙，由p=得，容器对桌面的压强：p甲=p乙，故错误，正确；因为容器底面积相同，液体同高，乙中液体的体积大于甲中液体的体积，因为质量相同，所以甲乙，故错误；甲容器上粗下细，液体对容器底部的压力小于自身的重力，乙容器为直壁容器，液体对容器底部的压力等于自身的重力，所以，甲图中液体对杯底的压力小于乙图中液体对杯底的压力，两个容器底面积相同，根据公式p=可知，故图中液体对杯底的压强p甲p乙；故正确。综上所述，错误，正确。故选：D。【点评】本题主要考查形状不规则的容器中，液体对容器底部压力的计算，这是本题的难点，也是重点，还要知道在水平面上，物体对水平面的压力等于物体自身的重力。13（2分）（2018泰安）在“探究凸透镜成像的规律”时，将点燃的蜡烛放在距凸透镜30cm处，在透镜另一侧距离透镜16cm处的光屏上得到烛焰清晰的像。则下列相关说法正确的是（）光屏上成倒立、放大的实像照相机是利用这一成像原理工作的该透镜的焦距f一定满足8cmf15cm将近视镜片放在蜡烛和凸透镜之间，要使光屏上出现清晰的像，光屏应靠近透镜A只有和B只有和C只有和D只有和【分析】凸透镜成像时，得到的实像都是倒立的，所以蜡烛放在距凸透镜30cm处时，在透镜的另一侧的16cm处得到一个清晰的实像，且物距大于像距。根据凸透镜成像的规律可以得出物体的位置，根据物体位置列出不等式，解不等式得出结果。当凸透镜成实像时，物近像远像变大；物远像近像变小；近视镜是凹透镜，对光线具有发散作用。【解答】解：蜡烛距离凸透镜30cm时，在透镜的另一侧16cm处光屏上得到一个清晰的像，物距大于像距，成倒立缩小实像，是照相机的原理；故错误，正确；此时物体在二倍焦距以外，像在一倍焦距和二倍焦距之间，即30cm2f；2f16cmf，解得：8cmf15cm。故正确；近视镜片是凹透镜，对光线具有发散作用，所以近视镜片放在蜡烛和凸透镜之间，像将延迟会聚，为使光屏上看到清晰的像，采取的方法为：使光屏远离透镜，使像成在光屏上，故错误。故选：C。【点评】此题主要考查了凸透镜成像的规律，首先要熟记规律的内容，特别是成像特点、物距、像距、焦距之间的关系。14（2分）（2018泰安）某品牌无人驾驶汽车在一段平直公路上匀速行驶6.9km，用时5min45s，消耗燃油1.5kg，已知汽车的牵引力是2000N，燃油的热值为4.6107J/kg，假设燃油完全燃烧。通过计算可知，下列结果正确的是（）汽车行驶速度是20km/h 消耗的燃油完全燃烧放出的热量是6.9107J汽车牵引力做功的功率是30kW 汽车发动机的效率是20%A只有和B只有和C只有和D只有和【分析】（1）已知汽车行驶的时间和路程，利用速度公式即可求解；（2）根据Q放=mq可求热量；（3）根据车受到的阻力为车重的0.1倍求得车受到的阻力，因为匀速行驶，所以牵引力等于阻力，利用W=Fs可求得该汽车牵引力所做的功，再利用P=求功率；（4）根据燃油密度和体积求得其质量，利用Q=mq可求得消耗的总能量，再利用效率公式求出该汽车的效率。【解答】解：汽车的行驶速度：v=72km/h，故错误；（2）消耗的燃油完全燃烧放出的热量：Q放=mq=1.5kg4.6107J/kg=6.9107J，故正确；（3）因为匀速行驶，所以汽车受到的牵引力：F=f=2103N，该汽车牵引力所做的功：W=Fs=2103N6.9103m=1.38107J，该汽车牵引力所做功的功率：P=40000W=40kW，故错误；（4）汽车消耗燃油的产生的热量：Q放=mq=1.5kg4.6107J/kg=6.9107J，该汽车的效率：=100%=20%，故正确。故选：D。【点评】本题考查了速度、燃烧值、功、功率、热机效率的计算，综合性强，难度适中，关键是公式的灵活运用。15（2分）（2018泰安）如图所示，电源电压保持6V不变，电流表量程为00.6A，电压表量程为03V，定值电阻R1的规格为“10 0.5A”，滑动变阻器R2的规格为“20 1A”。闭合开关，为了保证电路安全，在变阻器滑片移动过程中，下列说法正确的是（）电阻R1消耗电功率允许的变化范围为0.4W0.9W电流表示数允许的变化范围为0.2A0.5A滑动变阻器R2允许接入电路阻值的变化范围为1020电路消耗总电功率允许的变化范围为1.8W3WA只有和B只有和C只有和D只有和【分析】由图知，定值电阻和滑动变阻器串联，电流表测量电路电流，电压表测量定值电阻两端电压。已知电流表选择的量程和定值电阻规格，可以确定电路最大电流；已知电压表选择的量程，可以确定定值电阻两端最大电压；电路电流最大时，定值电阻消耗的功率最大；电路电流最小总电阻最大时，消耗的功率最小。据此确定定值电阻消耗功率的变化范围及电路电流变化范围；电路电流最大时，滑动变阻器接入电路电阻最小；电流最小时，滑动变阻器接入电路电阻最大。据此确定滑动变阻器接入电路电阻范围；已知电源电压和电路最大、最小电流，利用公式P=UI确定电路消耗的总功率的变化范围。【解答】解：、电压表示数为3V时，电路电流为I1=0.3A；而电流表选择的是00.6A量程，所以电路最大电流为I=0.3A。此时R1消耗的功率为P1最大=U1I1=3V0.3A=0.9W；当滑动变阻器全部串联在电路中时，R=R1+R2=10+20=30，此时电路电流为I=0.2A，此时R1消耗的功率为P1最小=I2R1=（0.2A）210=0.4W。所以阻R1消耗功率允许的变化范围为0.4W0.9W选项正确；、由上知，电流表示数允许的变化范围为0.2A0.3A选项错误；、当电路电流最大为I=0.3A时，电路总电阻为R最小=20，所以滑动变阻器接入电路电阻为R2最小=RR1=2010=10。所以R2接入电路的阻值允许变化范围为1020选项正确；、整个电路消耗的最小功率为P总小=UI最小=6V0.2A=1.2W；最大功率为P总大=UI最大=6V0.3A=1.8W。所以电路消耗总功率允许的变化范围为1.2W1.8W选项错误。故选：A。【点评】此题考查的是我们对串联电路特点、欧姆定律和电功率计算公式的掌握和应用，根据电流表、电压表规格确定电路电流，是解答此题的关键。二、填空题（每空1分，共4分）16（1分）（2018泰安）有甲、乙、丙三个带电体，甲物体吸引乙物体，乙物体排斥丙物体。如果丙物体带正电，则甲物体带负电。【分析】利用同种电荷相互排斥，异种电荷相互吸引即可判断。【解答】解：有甲、乙、丙三个带电体，且丙物体带正电，因乙物体排斥丙物体，说明乙也带正电；甲物体吸引乙物体，因异种电荷相互吸引，所以甲带负电。故答案为：负。【点评】本题考查带电体间的相互作用，从丙的带电情况入手，逐个分析判断即可。17（1分）（2018泰安）小芳站在平面镜前，当她远离平面镜时，她在镜中像的大小会不变（选填“变大”、“变小”或“不变”）。【分析】根据平面镜成像特点进行判断：物体在平面镜中成虚像，物像大小相等，物像连线与镜面垂直，物像到平面镜的距离相等。【解答】解：当小芳远离平面镜时，她的大小不变，根据物像大小相等可知，她的像大小不变。故答案为：不变。【点评】平面镜成像的特点在实际生活中应用非常广泛，也是光学中一个很重要的知识点，要求熟练掌握，并学会灵活运用。18（1分）（2018泰安）标准大气压下，质量为0.5kg、温度为70的水放出4.2104J的热量，水的温度降低了20c水=4.2103J/（kg）。【分析】知道水的质量、放出的热量、比热容，利用Q放=cmt求水温度降低值。【解答】解：由Q放=cmt可得，水降低的温度：t=20。故答案为：20。【点评】本题考查了放热公式Q放=cmt的应用，属于基础题目。19（1分）（2018泰安）如图所示，在水平拉力F1=10N作用下，木板甲在水平地面上匀速向右运动，同时物块乙相对于地面静止，已知此时墙壁对物块乙的拉力F2=4N则木板甲与地面间的摩擦力是6N。【分析】物体乙处于平衡状态，据此判断其所受摩擦力的大小。根据摩擦力的概念可判断其所受摩擦力的方向。对甲进行受力分析，再进一步确定地面对甲的摩擦力大小。【解答】解：此时墙壁对物块乙的拉力F2=4N，方向向左；乙水平方向上受拉力和摩擦力，由二力平衡可得，摩擦力与拉力应大小相等，方向相反，故摩擦力大小为4N；摩擦力水平向右；以甲为研究对象，它受到向右的拉力为10N，同时受到地面对它的摩擦力和物体乙对它的摩擦力，二者之和为10N，所以地面对物体甲的摩擦力为f=10N4N=6N。故答案为：6。【点评】本题考查摩擦力的大小计算与方向的判断，要学会对物体进行受力分析，知道各个力之间的关系是正确解答的关键。三、作图题（每题2分，共4分）20（2分）（2018泰安）图中的入射光线平行于凸透镜主光轴，画出经凸透镜后的折射光线。【分析】由图示可知，入射光线平行于主光轴，根据入射光线的特点，可以画出对应的折射光线。【解答】解：平行于主光轴的入射光线经过凸透镜折射后，折射光线过焦点，由此可以确定该条入射光线对应的折射光线。故画图如下。【点评】关于凸透镜，有三条特殊的入射光线：平行于主光轴；过焦点；过光心的。每条特殊的入射光线对应的折射光线都有自己的特点。根据两者的对应关系可以告诉入射光线做出折射光线；也可以利用折射光线做出对应的入射光线。21（2分）（2018泰安）如图所示，一小球静止在水平面上，请你画出物体所受的重力的示意图。【分析】力的示意图是来体现力的三要素，本题的关键是找对重力的作用点及方向。【解答】解：重力G的作用点在重心，方向竖直向下，答案如下图所示：【点评】确定重力的作用点和方向是作图的前提，会用示意图表示力的作用点和方向。四、实验题（第22题5分，第23题10分，共15分）22（5分）（2018泰安）图甲是某学习小组“测量滑轮组的机械效率”的示意图。用弹簧测力计竖直向上拉动绳子自由端，将重为4.5N的物体从A位置提升到A位置，同时弹簧测力计从图中的B位置上升到B位置，在这个过程中，弹簧测力计的示数如图乙所示。请你根据他们做的实验完成下列问题：（1）物体提升的高度是5.0cm，拉力是2N，该滑轮组的机械效率=75%；（2）若在图甲装置的基础上，增加一个动滑轮，改为图丙所示的装置，提升同一物体，则滑轮组的机械效率变小（选填“变大”、“变小”或“不变”）。【分析】（1）读出BB之间的距离，根据滑轮组的特点求出物体上升的高度；根据测力计的分度值读出测力计示数；知道物体重力和物体升高的距离，求出绳子自由端移动的距离，读出弹簧测力计的示数；根据=求出机械效率。（2）根据额外功的变化判定机械效率的变化。【解答】解：（1）测力计B位置匀速提升到B位置，测力计上升的高度
