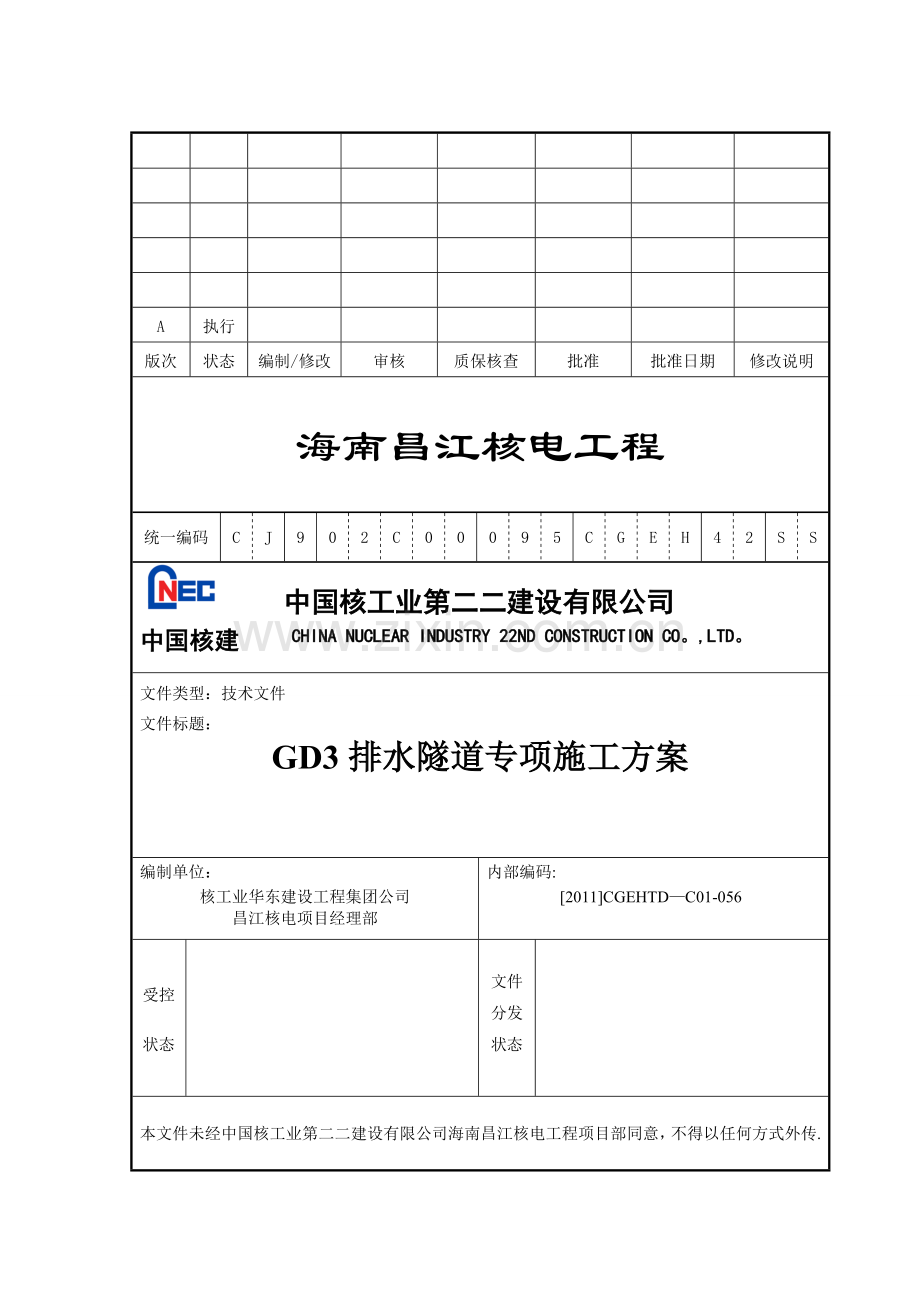

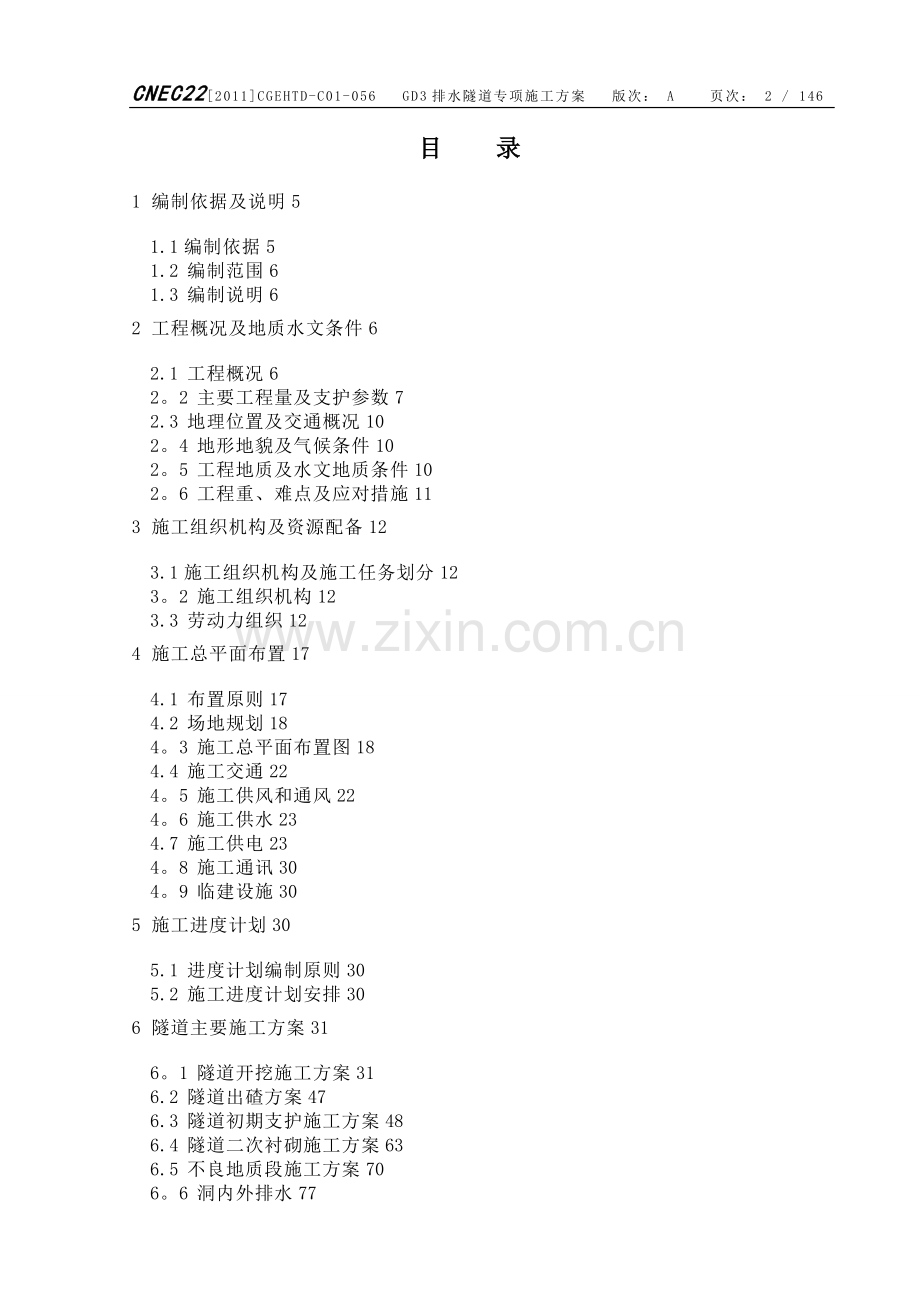

CNEC222011CGEHTD-C01-056 GD3排水隧道专项施工方案 版次： A 页次： 17 / 146A执行版次状态编制/修改审核质保核查批准批准日期修改说明海南昌江核电工程统一编码CJ902C00095CGEH42SS中国核建中国核工业第二二建设有限公司CHINA NUCLEAR INDUSTRY 22ND CONSTRUCTION CO。,LTD。文件类型：技术文件文件标题：GD3排水隧道专项施工方案编制单位：核工业华东建设工程集团公司昌江核电项目经理部内部编码:2011CGEHTDC01-056受控状态文件分发状态本文件未经中国核工业第二二建设有限公司海南昌江核电工程项目部同意，不得以任何方式外传.目 录1 编制依据及说明51.1编制依据51.2 编制范围61.3 编制说明62 工程概况及地质水文条件62.1 工程概况62。2 主要工程量及支护参数72.3 地理位置及交通概况102。4 地形地貌及气候条件102。5 工程地质及水文地质条件102。6 工程重、难点及应对措施113 施工组织机构及资源配备123.1施工组织机构及施工任务划分123。2 施工组织机构123.3 劳动力组织124 施工总平面布置174.1 布置原则174.2 场地规划184。3 施工总平面布置图184.4 施工交通224。5 施工供风和通风224。6 施工供水234.7 施工供电234。8 施工通讯304。9 临建设施305 施工进度计划305.1 进度计划编制原则305.2 施工进度计划安排306 隧道主要施工方案316。1 隧道开挖施工方案316.2 隧道出碴方案476.3 隧道初期支护施工方案486.4 隧道二次衬砌施工方案636.5 不良地质段施工方案706。6 洞内外排水776。7 隧道通风与除尘方案806.8龙门吊安全提升方案857 施工监控量测管理897.1 隧道监控量测目的897.2 隧道监控量测项目897。3 隧道监控量测方法897。4 量测频率和结束量测的时间927。5监控量测数据处理927。6 隧道监测质量保证措施938 洞内施工控制测量948。1测量管理及测量设备948。2 测量工作流程948.3洞内控制测量959 施工质量保证措施979。1质量保证体系979.2 质量保证管理程序989.3 质量方针与目标1009.4 施工质量保证措施1009。5 工料机的质量保证1039.6 经济措施10310 施工安全保证措施10310.1 安全目标10310.2 项目安全保证体系10310。3 安全生产保证体系10710。4 安全生产规定11010.5 隧道施工安全11110。6 高压电进洞安全技术措施和电器防火措施11310.7 火工品的安全管理11411 材料保证措施11411.1 计划用料措施11411.2 先检验后使用措施11411.3 材料储备11411。4 设备保障措施11511.5 劳力保障措施11512 雨季、台风季节施工措施11512。1 雨季施工安排11512。2 台风季节施工安排11713工期保证措施11813。1 工期保证措施11813。2 工程计划监督措施11813.3 计划执行监督工作职责11813.4 计划执行监督工作的程序11813。5 确保工期的具体措施11914文明施工保证措施12114.1 文明施工组织管理机构12114.2 文明施工目标12114。3 文明施工方案12214.4 文明施工保证措施12215环境保护措施12315。1 环境保护目标12315.2 环境保护方案12315。3 环保组织机构12315。4 地形环境保护措施12415.5 水环境保护措施12415.6 大气环境及粉尘的防治措施12415。7 固体废弃物的处理措施12415。8 降低噪音的措施12516 施工应急预案12516。1 应急预案的方针与目标12516。2 应急策划12515。3 应急准备12716。4 应急响应13016.5 突发事件应急预案13116。6 媒体机构、信息发布管理13416。7 恢复生产及应急抢险总结13417 隧道施工危险源分析与评价13517。1 危险源辨识范围13517.2 危险源的分类13617.3 子项危险源辨识与方法13717。4 子项危险源的风险评价和风险等级的确定13717.5 危险因素/危险源的动态管理13917.6子项危险源分析13917.7 风险评价1411 编制依据及说明1。1编制依据1。1.1海南昌江核电厂工程1、2号机组工程GD3排水隧道模板配筋图（图号：0738XGD3JGS01)、结构设计说明“(图号：0738XGD3JGS01）、开挖及初期支护工程施工图(编号:10840）、地勘报告(编号：0738J00GDS01)等。1.1.2 国家、行业及地方有关政策、法律、法令和法规。1。1。3 国家、行业有关质量检验标准及施工规范、规程。（1）水利水电工程施工质量检验与评定规程SL176-2007(2）土方与爆破工程施工及验收规范GBJ20183；(3)水电水利工程爆破施工技术规范DL/T5135-2001；（4）水电水利工程爆破安全检测规程DL/T53332005；（5）水工建筑物岩石基础开挖工程施工技术规范DLT_5389-2007；（6）水工建筑物地下开挖工程施工技术规范DL/T5099-1999;(7）水电水利工程地下工程施工组织设计导则DL/T5201-2004；(8)水工建筑物水泥灌浆施工技术规范DL/T51482001；（9）水电水利工程钻孔压水试验规程DL/T53312005；(10）锚杆喷射混凝土支护技术规范GB50086-2001;(11)水电水利工程锚喷支护施工规范DL/T51812003；（12）水利水电建设工程验收规程SL223-1999；(13）水电水利施工测量规范DL/T 51732003;（14)水电水利工程施工组织设计规范SL3032004;（15）地下工程防水技术规范GB501082008；(16）水电水利工程岩体观测规程DLT5006-2007；（17）地下防水验收规范GB502082002；（18)爆破安全规程GB67222003；(19）地下工程防水技术规范GB50108-2008；（20）钢筋混凝土用热轧带肋钢筋GB 1499。2-2007；（21)热轧型钢GB/T 706-2008;（22）水工隧洞设计规范DLT51952004；（23）缺氧危险作业安全规程GB89582006；（24）水泥锚杆卷式锚固剂MT2192002;（25）喷射混凝土用速凝剂JCT4772005；（26）水工建筑物荷载设计规范(DL 5077-1997）(27）公路隧道施工技术细则（JTG/T F60-2009）(28) 公路隧道施工技术规范（JTG F60-2009)(29） 公路工程质量检验评定标准JTJF80/12004(30） 建筑基坑支护技术规范（31)民用爆破物品安全管理条例(32)喷射砼用速凝剂1.2 编制范围海南昌江核电厂1、2号机组工程GD3排水隧道工程设计图所示范围内（CC跌落井至海边闸门井）隧道开挖、初期支护、二次衬砌等工程。1.3 编制说明本施工方案就隧道开挖形状、施工方法及地质分类，根据隧道结构设计、地勘报告及同类工程施工经验，结合本隧道工程的实际情况进行编制。1.3.1结合GD3排水隧道工程的特点，根据工程现场的地质、水文条件、地理环境、交通运输、材料供应及施工图设计、地质勘探资料情况进行编制.1。3.2对本工程所采取的主要施工工艺、施工进度计划、总平面布置、人员及机械设备投入、工程质量保证措施、安全文明施工保证措施等进行详细阐述，其他如一些常规性施工方法、环保环卫措施、季节性施工措施，工期保证措施仅作了一般性阐述。1。3.3本施工方案的各种技术参数在施工过程中,可根据实际的围岩地质情况和现场监控测量资料及时进行调整,并对施工工艺作合理化的建议和修改。2 工程概况及地质水文条件2.1 工程概况本工程是海南昌江核电厂1#、2机组工程GD3排水隧道工程.两条排水隧道长度分别为GD31洞（排水方向左侧）长2178 m，GD32#洞（排水方向右侧）长2155m，属长隧道.隧道结构断面形式为门型（n）结构，隧道混凝土衬砌后结构净宽4.8m，净高4。6m。混凝土衬砌厚度根据围岩分类不同分别为A段类0。45m、B段类0。50m、C段类0.60m.进口CC跌落井处隧中心标高-13.4m。出口海边闸门井处隧道中心标高-21.4m。隧洞中心线纵坡约为-0.27。2。2 主要工程量及支护参数2。2.1隧道围岩分类长度1隧道总长2178m，其中类围岩1562m，类围岩386m，类围岩230m，属于特长隧道。2隧道总长2155m,其中类围岩1538m，类围岩387m，类围岩230m，属于特长隧道。隧道围岩分类长度围岩分类级别类类类类类类类合计1#洞围岩长度338217122490931407621782#洞围岩长度337214120190931408021552.2.2 隧道主要工程量主要工程数量表序号项目名称单位数 量备 注1石方开挖m3159533 1、本表工程量不包含竖井开挖及横通道工程量；2、预留变形量、超挖工程量依据水工建筑物地下开挖工程施工技术规范（DLT50991999)中6.1。3计算；3、地质原因引起的超挖未计，应据实确定。2C25喷射混凝土m3 8771同上述备注“1”3C40P10二衬砼m337965同上述备注“14二衬钢筋t3485同上述备注“1”522药卷锚杆t800暂定622连接钢筋t95暂定76。5钢筋网片t290暂定816型钢钢架t1200暂定942超前小导管m42000暂定注：工程量未含横通道和竖井工程量。2.2.3隧道支护设计参数，隧道支护设计参数见下表。海南昌江核电工程GD3排水隧道支护设计参数表名 称系 统 锚 杆网片C25喷砼超前小导管钢拱架锁脚锚杆22连接钢筋直径间 距长度直径网眼间距厚度直径长度间距规格间距长度长度间距初期支护类围岩(A段)22纵向100cm环向120cm2。0m6.51515cm8cm类围岩（B段)22纵向100cm环向100cm2.5m6。51010cm22cm16a100cm400cm90cm100cm类围岩(C段)22纵向100cm 环向80cm3.0m6.51010cm22cm424.0m40cm16a50cm400cm60cm100cm名 称环向钢筋纵向钢筋箍 筋衬砌砼厚度直径间 距直径间 距直径间 距二次衬砌类围岩（A段）2015 cm1620 cm10环向15cm 纵向20cm 45 cm类围岩(B段）2512。5 cm1820 cm10环向12。5cm 纵向20cm50 cm类围岩（C段）3210 cm1820 cm10环向10cm 纵向20cm60 cm2.3 地理位置及交通概况GD3排水隧道位于海南省昌江黎族自治县海尾镇塘兴村，频临北部湾.厂址东北距海头镇约8公里，西南距海尾镇约9。5公里。隧道施工区与厂区内公路相邻,并有正在使用的施工区便道出厂,交通状况较好。由于洞内施工经由竖井提升，因此竖井成为制约施工进度的重要因素。2。4 地形地貌及气候条件2.4.1 地形地貌GD3排水隧道工程地形地貌为：琼中南隆起中低山地区，属滨海台地。隧道通过区域地貌可分为二个地貌单元：台地地貌和海成地貌。整个施工场地整体东南部高，西北部低，向大海倾斜。2。4。2 气候条件 本工程地处北热带，太阳辐射富足，气候暖热，长夏无冬，属于北热带海洋季风型气候。10月至第二年3月是当地冬季风时期,盛行东北风;4-9月是当地夏季风时期，盛行东南风和西南风。平均最高气温为28。8 ，最大值出现在6、7月份，为32.4 ；平均最低气温为21。8 ，最小值出现在1月份，为15。5 。月平均相对湿度变化基本在7582%之间，年平均为79%.施工区年平均风速4.2 m/s。5、6月份的平均风速最大，均为4。9 m/s；3月份的平均风速最小,为3。8 m/s；一年平均有12次热带风暴气旋。历年最多降雨量为1528。8 mm，最少年降雨量仅有275.4mm.2。5 工程地质及水文地质条件2。5.1 工程地质GD3排水隧道的工程地质分段，共分为A、B、C三段。A段分布于排水场地靠近主厂区地段，B段和C段主要分布在海域和靠近海域地段,部分地段交替分布.2.5.1.1 A段围岩节理裂隙间距为0。1m大于1m,结构面结合好，岩体结构类型为块状结构，岩体完整程度为完整较完整较破碎，局部地段破碎；微风化岩体中的节理裂隙密集带岩体破碎.围岩分类属类,围岩基本稳定，成洞条件好.对于局部的节理密集带，施工时可能发生掉块、小型坍塌。支护方法采取拱、墙喷混凝土、系统锚杆加钢筋网.对局部因结构面存在的一些不稳定三角体或楔形体部位，采用随机锚杆及时进行支护。2。5。1。2 B段围岩节理裂隙间距小于0.10m或无法统计，结构面结合一般,岩体结构类型为块状、裂隙块状，完整性差,岩体完整程度大多为破碎,局部较破碎较完整.围岩分类属类,围岩自稳能力较短，常有小的塌方，成洞条件较好。节理裂隙密集带可能有大塌方.支护方法采取拱、墙喷混凝土、系统锚杆、型钢拱架加钢筋网,采用小导管超前注浆，加固围岩，并浇筑混凝土衬砌.2.5.1。3 C段围岩风化节理裂隙发育，结构面组数无法统计,结构面结合差结合一般,岩体结构类型为碎裂状结构、散体状结构，岩体完整程度为极破碎。围岩分类属类，围岩不能自稳,围岩开挖后常有较大的坍塌,成洞条件较差.支护方法采取小导管超前注浆支护，喷混凝土、系统锚杆、型钢拱架加钢筋网,并浇筑混凝土衬砌.2.5.2 水文地质区内地下水依据含水介质的不同分为松散堆积层孔隙水、残积层孔隙水、基岩裂隙水.2。5。2。1 地表水GD3排水隧道施工区内地表水体主要为海水及少量天然小水塘。-海水GD3排水隧道施工区地处北部湾,海区表层流和底层流均属南北流向.潮汐以日潮为主,最低潮位为0。00m，最高潮位为3。3m。-少量天然小水塘主要分布在排水隧洞中段,面积不大，水深较浅,一般为0。51。0m。2。5.2。2 地下水地下水类型分为第四系孔隙潜水和基岩裂隙水两大类。基岩裂隙水以风化裂隙水为主，全强风化岩体与第四系地层形成了完整的地下含水系统.区内地下水分为松散堆积层孔隙水、残积层孔隙水、基岩裂隙水。2.6 工程重、难点及应对措施-工程重、难点本工程隧道断面小、隧道较长，坑道狭窄,将给隧道施工的贯通控制测量、出碴运输、通风排烟、通讯信息管理、人员交通等带来一系列影响；隧道洞口由于设置竖井，场地狭窄，施工干扰大.-应对措施通过设置横通道、通风孔、优化工序衔接、合理安排平行交叉作业等施工措施，尽量减少不利因素对隧道施工的影响;同时，通过加强通风、严格控制测量放样精度以及增加照明亮度等措施克服其不利影响；加强沟通协调，尽量减少或者避免施工干扰。3 施工组织机构及资源配备3.1施工组织机构及施工任务划分本工程按“工程项目法”组织管理。3.2 施工组织机构组建配置完善的项目经理部，组织和管理本标段的施工.全面履行合同协议，按期、优质、安全、高效地完成本合同段工程的施工及缺陷修复工作。项目经理部设项目经理1名，生产副经理1名,总工程师1名；并设8个职能部门和6个专业施工班组进行施工。项目部组织机构图见附件1。3。3 劳动力组织根据工程需要，配备齐全各熟练工种人员,按工程需要及时安排进场。本工程高峰期计划六个工作面同时进行施工,同类型的专业化施工班组6套班子。以工种岗位责任制为中心，在施工中坚持正规循环作业，各专业班组任务内容如下：掘进班：负责打眼、爆破、锚杆眼钻孔等工作。支护班：专门负责安装锚杆、钢拱架、钢筋网，喷射混凝土工作。钢筋班:负责钢筋制作、钢架制作、锚杆制作.运输班：专门负责装碴、运碴、弃碴及喷射砼运输工作.衬砌班:负责二次衬砌的钢筋安装、台车就位、模板支设、砼浇筑、振捣等工作。杂工班:专门负责洞内外文明施工及零星用工工作。班组人员配置班组人员配置详见下表。班组人员配置表位 置班 组人数说 明CC跌落井掘进班50每个工作面25人支护班50每个工作面25人钢筋班10运输班28洞内2台装载机4人,井下1台装载机2人,井上1台装载机2人，挖掘机1台2人,洞内出碴车4辆8人,洞外倒运车2辆4人.吊车司机4人，井下挂钩2人。衬砌班50每个工作面25人杂工班20小计208中间竖井掘进班100每个工作面25人支护班100每个工作面25人钢筋班40运输班46洞内4台装载机8人,井下1台装载机2人，井上1台装载机2人，挖掘机4台4人，洞内出碴车14辆14人，洞外倒运车5辆10人。吊车司机4人，井下挂钩2人。衬砌班80每个工作面20人杂工班20小计376CC跌落井、中间竖井合计594机械设备配置根据工程进度及本工程规模及具体情况,配置本工程所需施工机械设备.另外根据现场实际情况,随时调整机械配置，使设备配置尽最大可能机械化.具体拟配置机械、设备见下表。中间竖井工作面施工机械、设备配置表序号机械设备名称型号规格数量国别产地制造年份额定功率（KW）用于施工部位1挖掘机PC703日本2010/开挖排险2龙门吊20t2江苏2011100KW竖井吊运3挖掘机PC2201日本2010/开挖排险4装载机ZL30B5柳州2010/装碴5装载机502柳州2010/装碴6自卸车8T14湖北2010/运碴7自卸车30t4湖北2010/运碴8输送泵604湖南201080 KW衬砌混凝土9砼罐车4m35湖南2010/衬砌混凝土10交通车皮卡1湖北2011/交通运输11材料运输车轻卡1长春2010/采购12火工品运输车轻卡箱车1湖北2010/火工品运输保管13通风机YBF2-250M4山东201055KW2洞内通风14气腿式凿岩机YT2845天水2010/开挖钻孔15锚杆钻机MQT12010江阴2010/锚杆钻孔16电动空压机20m35美国2010132KW高压供风17发电机300KW1/2010300KW备用18砼搅拌站套2四川2010/喷砼拌料19砼喷射机CP7Z10河南20095.5KW洞内喷浆20电焊机BX-500F-318温州20103.5KW钢筋焊接21单液注浆泵ZG63102河南20103.5KW主力机22双液注浆泵2TGZ602102河南20107KW超高压注浆用23水泥搅拌机JZ3504广元20104KW搅拌水泥浆24污水泵4寸25重庆20105.5KW洞内排水25离心抽水机IS100-652003山东201122KW竖井排水26钢筋弯曲机LM-221山西201022KW钢筋加工27钢筋断铁机GJ401山东20103KW钢筋加工28钢筋调直机GX121山东20103KW钢筋加工29型材切割机400以内3山东201012KW型钢加工30型材弯曲机/1自制20095。5 KW型钢加工31台式砂轮机300以内2湖南20051。5KW钻头打磨32台钻25以内1山东20081.5KW钢构件加工33圆盘锯400以内1河南20082。2KW木材加工34冲击电锤25以内8山东20081。5KW验收造孔35开挖台车自制4/2011/开挖36支护台车自制4/2011/支护37钢筋台车自制4/2011/绑扎钢筋38二衬台车12m液压台车4/2011/二衬39振动器附着式40郑州2011/二衬及浇筑40振动棒5012上海2011/二衬及浇筑41应急灯手提式8海南2010/应急照明42全站仪拓普康2北京2010/测量放线43水准仪KL5323江苏2010/测量观测44激光指向仪/8北京2010/测量定向CC井工作面施工机械、设备配置表序号机械设备名称型号规格数量国别产地制造年份额定功率(KW）用于施工部位1挖掘机PC702日本2010/开挖排险2龙门吊20t1江苏2011100KW竖井吊运3挖掘机PC2201日本2010/开挖排险4装载机ZL30B3柳州2010/装碴5装载机501柳州2010/装碴6自卸车8T6湖北2010/运碴7自卸车30t2湖北2010/运碴8输送泵602湖南201080 KW衬砌混凝土9砼罐车4m33湖南2010/衬砌混凝土10交通车皮卡1湖北2011/交通运输11材料运输车轻卡1长春2010/采购12火工品运输车轻卡箱车1湖北2010/火工品运输保管13通风机YBF2250M2山东201055KW2洞内通风14气腿式凿岩机YT2825天水2010/开挖钻孔15锚杆钻机MQT1206江阴2010/锚杆钻孔16电动空压机20m33美国2010132KW高压供风17发电机300KW1/2010300KW备用18砼搅拌站/2四川2010/喷砼拌料19砼喷射机CP7Z6河南20095。5KW洞内喷浆20电焊机BX500F-310温州20103.5KW钢筋焊接21单液注浆泵ZG63102河南20103。5KW主力机22双液注浆泵2TGZ602102河南20107KW超高压注浆用23水泥搅拌机JZ3502广元20104KW搅拌水泥浆24污水泵4寸16重庆20105.5KW洞内排水25离心抽水机IS100-65-2002山东201122KWCC井排水26钢筋弯曲机LM221山西201022KW钢筋加工27钢筋断铁机GJ-401山东20103KW钢筋加工28钢筋调直机GX121山东20103KW钢筋加工29型材切割机400以内3山东201012KW型钢加工30型材弯曲机/1自制20095.5 KW型钢加工31台式砂轮机300以内2湖南20051.5KW钻头打磨32台钻25以内1山东20081.5KW钢构件加工33圆盘锯400以内1河南20082.2KW木材加工34冲击电锤25以内8山东20081.5KW验收造孔35开挖台车自制2/2011/开挖36支护台车自制2/2011/支护37钢筋台车自制2/2011/绑扎钢筋38二衬台车9m液压台车2/2011/二衬39振动器附着式20郑州2011/二衬及浇筑40振动棒506上海2011/二衬及浇筑41应急灯手提式6海南2010/应急照明42全站仪拓普康1北京2010/测量放线43水准仪KL5322江苏2010/测量观测44激光指向仪/4北京2010/测量定向4 施工总平面布置4.1 布置原则根据目前施工现场的实际情况及本工程的特殊性、局限性,在满足隧道施工的工期要求下，进行隧道施工总平面布置。临建设施的规模、技术指标及容量根据施工总进度和施工强度的需要进行设计。临建设施的布置力求紧凑、合理、管理集中、调度灵活、节约用地和安全可靠。4.2 场地规划CC跌落井CC跌落井隧道生产临建占地面积2106m2（含跌落井面积）,采用C20砼硬化15cm。在CC跌落井南侧依次设置值班室、电工房、空压机房、配电室及循环水池。1）值班室采用定制10m6m一层彩钢瓦活动板房设置;2）电工房采用定制10m4m一层彩钢瓦活动板房设置；3）空压机房采用14m10m彩钢瓦钢结构屋顶设置;4）配电室采用定制4m10m一层彩钢瓦活动板房设置;5)循环水池采用4mm钢板焊制.-中间竖井GD3排水隧道中间竖井临建总面积6968 m2，其中生产临建占地面积4821m2（含中间竖井面积)，生活区占地面积2147m2，采用C20砼硬化15cm，四周设彩钢瓦铁皮围墙全部封闭。竖井东侧由南向北依次设置运输车库、值班室、材料仓库、配电室、空压机房、袋装水泥库、循环水池、瓜米石料场和中砂料场.1）运输车库和值班室采用标配7。2m4.8m一层彩钢瓦活动板房设置;2）材料仓库标配7.2m14.4m一层彩钢瓦活动板房设置；3）配电室采用标配7。2m4。8m一层彩钢瓦活动板房设置;4)空压机房采用7.2m12m彩钢瓦钢结构屋顶设置，布置4台空压机；5）袋装水泥库采用10m10m彩钢瓦钢结构屋顶设置；6）循环水池采用4mm钢板焊制。7) 瓜米石料场和中砂料场隔墙采用浆砌片石.竖井西侧设置钢筋加工场，采用10m58m彩钢瓦钢结构屋顶设置;竖井北侧设置搅拌站，长度15m，宽度10m,两侧设置两个散装水泥罐,循环使用。4。3 施工总平面布置图CNEC222011CGEHTD-C01-056 GD3排水隧道专项施工方案 版次： A 页次： 19 / 1464.3。1 CC跌落井现场布置（布置图遵守上北下南的绘图原则）4.3.2 中间竖井现场布置(布置图遵守上北下南的绘图原则）CNEC22 2011CGEHTD-C01-056 GD3排水隧道专项施工方案 版次： A 页次： 48 / 1464。3。3 施工现场总平面布置（布置图遵守上北下南的绘图原则)施工现场总平面布置图4。3.4 施工段划分经过现场踏勘,海边闸门井暂时无法开展工作面。因此，为保证工期进度需要和工作效率需要，在GD31洞ZK1+128(即GD3-2洞YK1+101）处加设中间竖井。整隧分为两个施工区段。CC跌落井中间竖井南侧为一个施工段，1洞左线长度1128m,2洞右线长度1101m，由CC跌落井向中间竖井南侧单向掘进。中间竖井北侧闸门井为一个施工段，1#洞左线长度1050m,2#洞右线长度1054m,由中间竖井北侧向闸门井单向掘进。由于CC跌落井移交时间滞后于二级进度计划，造成CC井工作面向中间竖井施工段工期不能满足二级进度计划，我部决定中间竖井南侧CC跌落井再增开两个施工工作面（工作面长度根据CC井工作面施工进度进行调配）。4。3。5 横通道设置为保障隧道内施工人员的安全和施工现场需要，竖井两侧100m处设第一个横通道后，每隔250m左右设一个联络横通道,根据实际情况酌情调整。联络横通道的作用：洞内发生坍塌时,可以利用通道转移到另一隧道逃生。洞内出碴可以利用横通道作为避车让行。-分散洞内烟雾浓度。爆破作业时，施工人员、车辆进行躲避。4。3.6 竖向通风孔设置由于隧道有90度的“L”弯道，影响通风排烟的顺畅性.为有效解决此问题，可在全段压入式通风的同时，于隧道顶部每隔300米左右设置2个800mm竖向通风孔，利用烟囱效应排烟通风。结合横通道和竖井，形成完整的循环排烟通风系统。通风孔顶部用细格钢丝网封闭，以避免落物坠入孔内.4。4 施工交通在CC跌落井和中间竖井侧修建隧道出碴临时通道，与主便道相接,达到业主指定碴场.施工人员、设备进出场利用厂内施工道路及上述临时道路。派专人对路面进行修整，保证道路的顺畅,减少道路对车辆的影响.4。5 施工供风和通风施工供风在隧洞顶布置固定式空压机供风站。供风站布置20m3电动空压机。采用无缝钢管连接各空压机出风口,引至各工作面附近,末端接风包，各空压机间设逆止阀以防风压不平衡对空压机造成损坏。供风主管路采用150mm钢管，支管采用2寸高压胶管.供风管路在隧洞中沿侧壁统一布置。施工通风隧洞顶布置55kw轴流通风机进行通风，两条通风管路选用直径为100cm PVC高强长纤维布基拉链式软风管布置至竖井底。直流至隧道主洞则采用100风带全段压入式通风。4。6 施工供水在隧洞顶设置高位水箱（空压机循环水箱)，自供水点将水抽至水箱内，施工用水自水箱出水口用2根120mm内径水管引至工作面。生活用水由就近供水管网接入。CC跌落井用水量50m3/日，中间竖井265m3/日(含生活区用水)。4。7 施工供电4.7。1中间竖井工作面负荷及导线截面计算4。7.1.1 中间竖井工作面主要用电设备负荷统计设备名称数量(台）功率P (kw）需要系数Kx功率因数cos有功功率Pjs （kw）无功功率Qjs （kvar）空压机41800。750.6540720.00 空压机循环水泵41。50。750.64。56.00 通风机41100。750。6330440。00 龙门吊提升设备（20T）11000.750。87556.25 龙门吊提升设备(5T）1500。750。837。528.13 砼喷射机65。50.50.816。512。38 水泥浆搅拌机240.50.843.00 注浆机23。50。50。83.52.63 砼输送泵2800。50.88060.00 水泵2050.750.875100 电焊机143。50。50。624.532。67 钢筋弯曲机130.50。61.52。00 钢筋调直机130.50。61。52.00 钢筋切割机32.20。50。63。34。40 断铁机130.50.61。52。00 工字钢弯曲机1120.50。668.00
