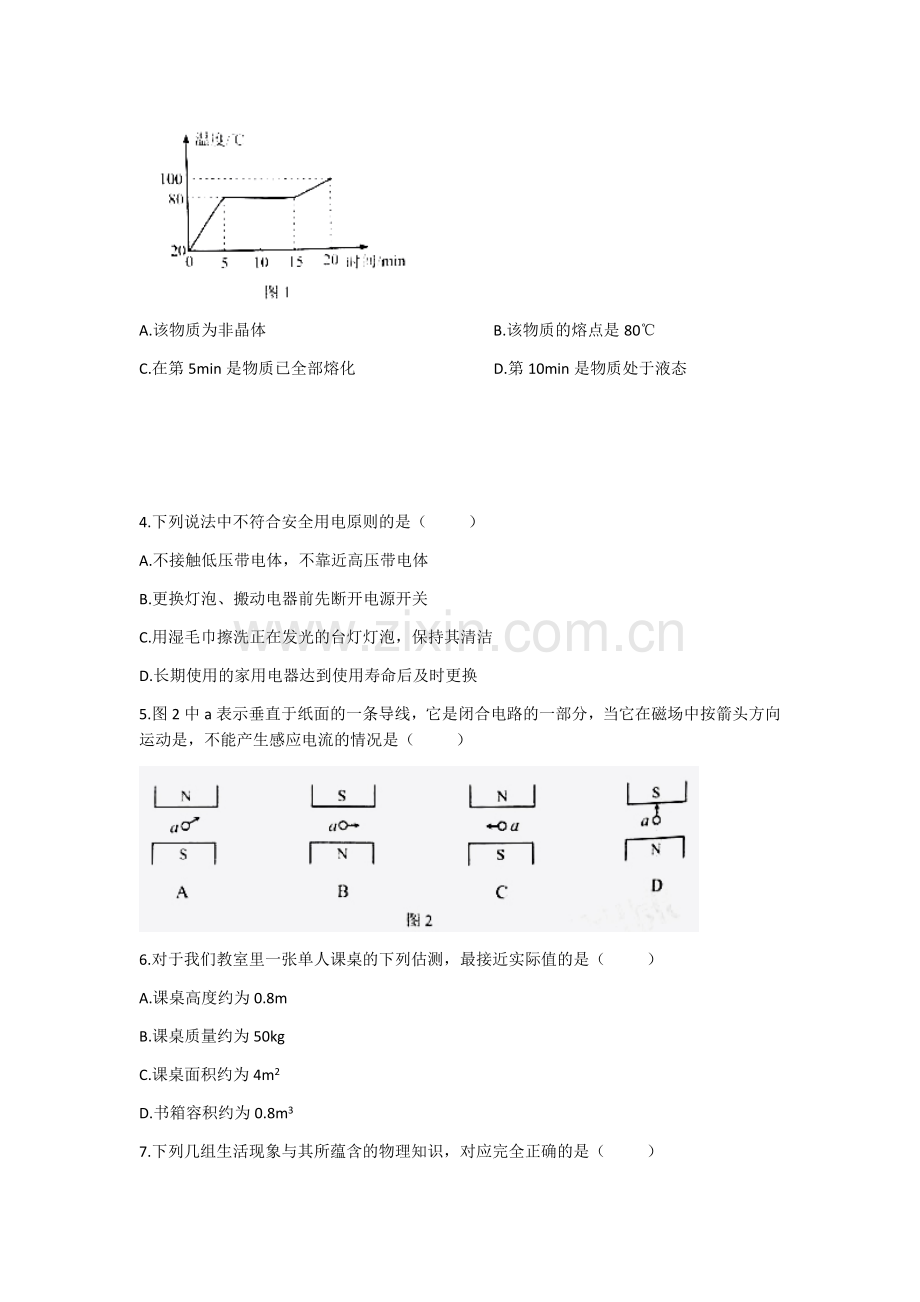

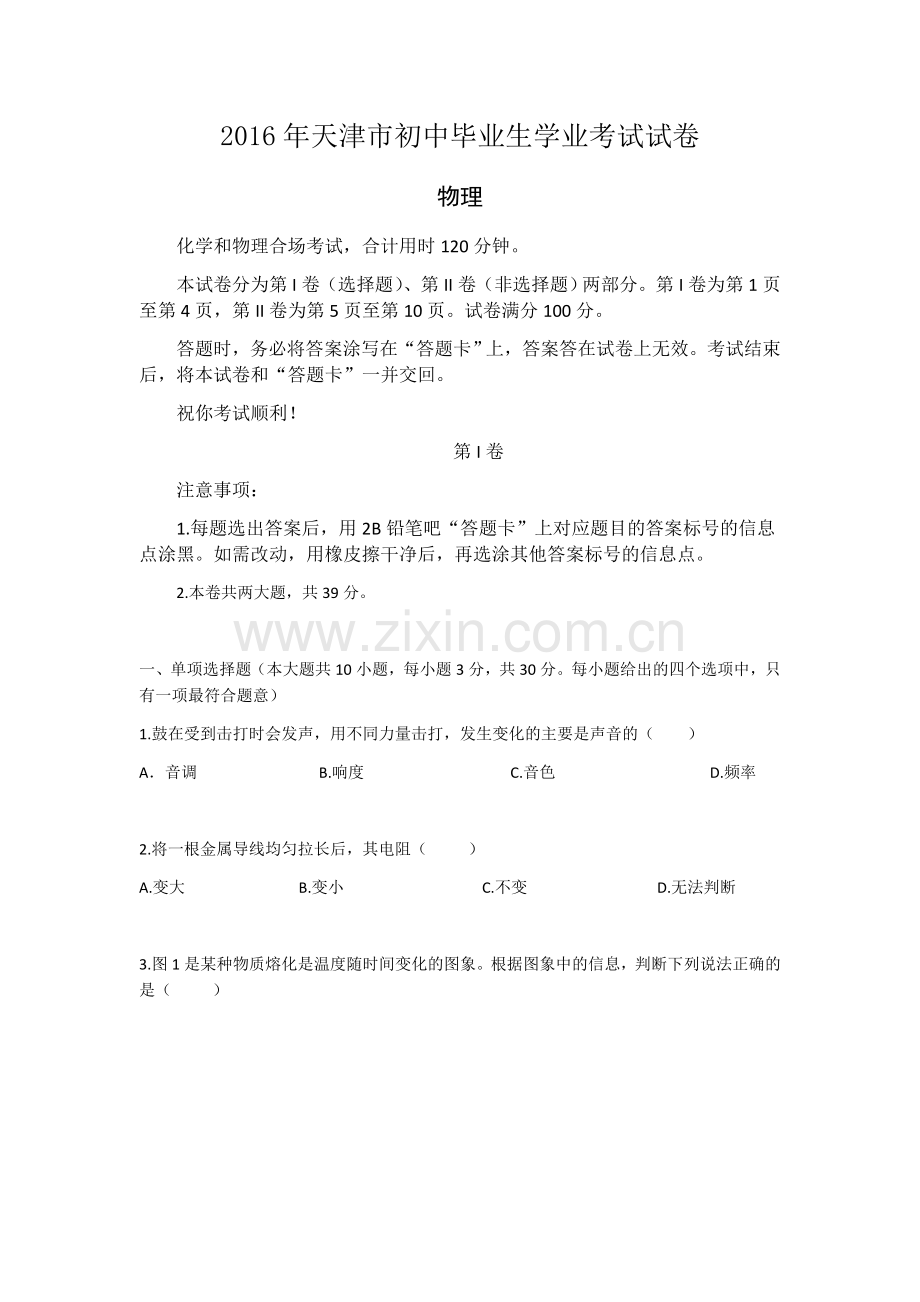

2016年天津市初中毕业生学业考试试卷物理化学和物理合场考试，合计用时120分钟。本试卷分为第I卷（选择题）、第II卷（非选择题）两部分。第I卷为第1页至第4页，第II卷为第5页至第10页。试卷满分100分。答题时，务必将答案涂写在“答题卡”上，答案答在试卷上无效。考试结束后，将本试卷和“答题卡”一并交回。祝你考试顺利！第I卷注意事项：1.每题选出答案后，用2B铅笔吧“答题卡”上对应题目的答案标号的信息点涂黑。如需改动，用橡皮擦干净后，再选涂其他答案标号的信息点。2.本卷共两大题，共39分。一、单项选择题（本大题共10小题，每小题3分，共30分。每小题给出的四个选项中，只有一项最符合题意）1.鼓在受到击打时会发声，用不同力量击打，发生变化的主要是声音的（ ）A音调 B.响度 C.音色 D.频率2.将一根金属导线均匀拉长后，其电阻（ ）A.变大 B.变小 C.不变 D.无法判断3.图1是某种物质熔化是温度随时间变化的图象。根据图象中的信息，判断下列说法正确的是（ ）A.该物质为非晶体 B.该物质的熔点是80C.在第5min是物质已全部熔化 D.第10min是物质处于液态4.下列说法中不符合安全用电原则的是（ ）A.不接触低压带电体，不靠近高压带电体B.更换灯泡、搬动电器前先断开电源开关C.用湿毛巾擦洗正在发光的台灯灯泡，保持其清洁D.长期使用的家用电器达到使用寿命后及时更换5.图2中a表示垂直于纸面的一条导线，它是闭合电路的一部分，当它在磁场中按箭头方向运动是，不能产生感应电流的情况是（ ）6.对于我们教室里一张单人课桌的下列估测，最接近实际值的是（ ）A.课桌高度约为0.8mB.课桌质量约为50kgC.课桌面积约为4m2D.书箱容积约为0.8m37.下列几组生活现象与其所蕴含的物理知识，对应完全正确的是（ ）A. B.现象知识橡皮筋受拉力发生了形变力的作用是相互的人穿旱冰鞋推墙时会后退现象知识用力捏车闸可使自行车停下减小摩擦鞋底上刻有凹凸不平的花纹C. D.现象知识拍打窗帘能清除表面浮灰利用惯性助跑能使运动员跳得更远现象知识利用铅垂线判断墙壁是否竖直重力方向竖直向下关闭发动机的汽车慢慢停下来8.小明想利用一块平面镜使射向井口的太阳光竖直射入井中，如图3所示，图4中的数字序号表示的是确定平面镜位置时作图的先后次序，其中作图过程正确的是（ ）9.如图5所示，在处于水平平衡的杠杆A点，挂上4个钩码（每个钩码的质量为50g），若使杠杆在水平位置保持平衡，作用在杠杆B点的力最小为（g取10N/kg）A.15N B.6N C.3N D.1.5N10.直升飞机沿竖直方向匀速升空时，在竖直方向受到升力F、重力G和阻力f，下面关于这三个力的关系式正确的是（ ）A.FG+f B.FG-fC. F=G+f D. F=G-f二、多项选择题（本大题共3小题，每小题3分，共9分。每小题给出的四个选项中，均有多个选项符合题意，全部选对的得3分，选对但不全的得1分，不选或选错的得0分）11.小明在做探究凸透镜成像规律的实验时，将点燃的蜡烛放在距凸透镜32cm处，在透镜另一侧距离透镜18cm处的光屏上得到烛焰清晰的像，则（ ）A.光屏上所成的是倒立、放大的实像B.光屏上所成的是倒立、缩小的实像C.该透镜的焦距f一定满足9cmf16cmD.该透镜的焦距f一定满足18cmf32cm12.某建筑工地上，工人师傅用滑轮组和桶组成的装置将水泥从地面匀速运至楼上，如图6所示。若水泥重为G0，桶重为G1，动滑轮中为G2，不计绳重和摩擦，此过程中该装置的机械效率为，则工人师傅作用在绳子自由端的拉力F为（ ）AF=BF=CF=+G1DF=13.图7所示的电路中a、b、c为三只电表（电压表或电流表），闭合开关S，标有“3V 3W”的灯泡L1正常发光，标有“6V 3W”的灯泡L2虽然放光但较暗，若不考虑温度对灯丝电阻的影响，下列说法正确的是（ ）A.电表a为电流表，且示数为1.5AB.电表b为电压表，且示数为3VC.电表c为电压表，且示数为3VD.灯泡L2的实际功率为0.75W2016年天津市初中毕业生学业考试试卷物理第II卷注意事项：1.用黑色字迹的签字笔将答案写在“大题卡”上（作图可用2B铅笔）。2.本卷共两大题，共61分。三、填空题（本大题共6小题，每小题4分，共24分）14.请将图8所示的测量结果填写在相应的空格处。 图8木块的长度是_cm 物块的质量是_g15.光在真空中的传播速度约为_m/s；小芳面向穿衣镜站在镜前1m处，镜中的像与她相距_m。16.家庭中的电灯、电视机和电冰箱等用电器都是_联在电路中的。小明家中一周前后电能表示数如图9所示，他家这周消耗了_kWh的电能。17.如图10，普通水壶壶嘴的高度不低于壶身的高度，其设计遵循了_的原理；如图11，用吸管将杯中的饮料吸入口中，是利用了_的作用。18.在水平地面上，工人师傅用100N的力沿水平方向推着重为300N的箱子匀速前进，5s内移动了6m。在这个过程中，地面对箱子的摩擦力为_N，推力做功的功率为_W。19.如图12，电源电压保持不变，闭合开关S，变阻器滑片P从a端换到b端的整个过程中，电流表示数I于电压表示数U的关系图象如图13所示，由图象可知，R1的阻值为_；当电路中的电流为0.2A时，R1与R2消耗的电功率之比为_。四、综合题（本大题共6小题，共37分。解题中要求有必要的分析和说明，计算题还要有公式及数据代入过程，结果要有数值和单位）20.（7分）有一额定功率为2000W的电热水器，内装20kg的水，通电后持续正常加热25min，水的温度从20升高到50，已知C水=4.2103J/(kg),求：（1）水吸收的热量；（2）电热水器的热效率。21.（5分）某兴趣小组的同学们想制作一个简易的台灯，所用小灯泡的额定电压为27V，正常发光时灯丝的电阻为90.因身边只有电压为36V的电源，为了保证小灯泡能正常发光，应将一个定值电阻与灯泡串联后接在电源上。请你帮他们求出该电阻的阻值。22.（7分）在研究并联电路的电流规律时，某次实验所用的实验器材如图14所示，请根据要求完成下列任务：（1）按照图15所示的电路图，以笔画线代替导线，完成图14的电路连接。（2）实验时，电流表A1、A2的示数如图16所示，通过L1的电流为_A；如不计实验误差，请在图17中标出此时电流表A3的指针位置。23.（6分）某同学在探究“物体的动能和哪些因素有关”时，提出了如下猜想：猜想一：物体动能大小与物体的质量有关猜想二：物体动能大小与物体的运动速度有关为了验证上述猜想，老师提供了如下器材：斜槽、刻度尺、三个钢球（质量分别为0.1kg、0.2kg和0.3kg）、木块和长木板。实验装置如图18所示，让钢球从高为h的斜槽上由静止滚下，碰到水平面上的木块后，将木块撞出一段距离。在同样的平面上，木块被撞得越远，说明钢球的动能越大。该同学利用上述器材和装置进行了实验，并在下表中记录了实验获得的数据。次数钢球质量m/kg钢球下落的高度h/cm木块移动的距离s/cm10.110820.1251930.2202640.2101550.3102260.31530请你完成下列任务：（1） 为了便于验证猜想一，请重新设计一个实验表格，并将表中的相关数据全部筛选整理后填入你所设计的表中。（2） 分析重新设计的表中数据，可以得到的实验数据是_。24.（6分）小红想测量一小金属块的密度，她在实验室里找到了一架天平，但没有砝码。除此之外还有如下器材：两个质量相近的烧杯、量筒、细线、滴管和足量的水（已知水的密度为水）。请利用上述器材帮她设计一个实验方案，比较精确地测量金属块的密度。要求：（1）写出主要实验步骤及所需测量的物理量；（2）写出金属块密度的数学表达式（用已知量和测量量表示）。25.（6分）现有一质地均匀密度为0的实心圆柱体，底面积为S0、高为h0，将其中间挖去底面积为的小圆柱体，使其成为空心管，如题19所示。先用硬塑料片将空心管低端密封（硬塑料片的体积和质量不计），再将其低端向下竖直放在底面积为S的柱形平底容器底部，如图20所示。然后沿容器内壁缓慢注入密度为的液体，在注入液体的过程中空心管始终保持竖直状态。（1）当注入一定量的液体时，空心管对容器底的压力刚好为零，且空心管尚有部分露在液面外，求此时容器中液体的深度。（2）去掉塑料片后，空心管仍竖直立在容器底部，管外液体可以进入管内，继续向容器中注入该液体。若使空心管对容器底的压力最小，注入液体的总重量最少是多少？2016年天津市中考物理试卷参考答案与试题解析一、选择题（共10小题，每小题3分，满分30分）1鼓在受到击打时会发声，用不同力量击打，发生变化的主要是声音的（）A音调 B响度 C音色 D频率【考点】响度与振幅的关系【分析】从声音的三个特征分析响度跟振幅有关，振幅越大，响度越大音调跟频率有关，频率越大，音调越高音色跟材料和结构有关，材料和结构不变时，音色不变【解答】解：轻敲鼓振动幅度小，响度小；重敲鼓振动幅度大，响度大，故两次敲击声音相比发生的主要变化是响度故选B2将一根金属导线均匀拉长后，其电阻（）A变大 B变小 C不变 D无法判断【考点】影响电阻大小的因素【分析】导体电阻大小跟导体的长度、横截面积和材料有关，在材料一定时，长度越长，横截面积越小，电阻越大【解答】解：一根导线拉长后，导体的材料不变，拉长后长度变长，横断面积变小，电阻变大故选A3如图是某物质熔化时温度随时间变化的图象，根据图象中的信息，判断下列说法正确的是（）A该物质为非晶体 B该物质的熔点是80C在第5min时物质已全部熔化 D第10min时物质处于液态【考点】熔化和凝固的温度时间图象【分析】（1）从图象中辨别晶体与非晶体主要看这种物质是否有一定的熔点，即有一段时间这种物质吸热，但温度不升高，而此时就是这种物质熔化的过程，晶体在熔化时的温度是熔点（2）晶体在熔化过程或凝固过程中处于固液共存态熔化完毕处于液态【解答】解：（1）从图象可以看出，此物质在熔化过程中保持80不变，所以此物质是晶体，且熔点为80，故A错误，B正确；（2）根据图象可知，该物质从5min是开始熔化，到15min时熔化结束，整个熔化过程用了15min5min=10min第10min时物质处于固液共存态，故CD错误；故选B4下列做法中不符合安全用电原则的是（）A不接触低压带电体，不靠近高压带电体B更换灯泡、搬动电器前先断开电源开关C用湿毛巾擦洗正在发光的台灯灯泡，保持其清洁D长期使用的家用电器达到使用寿命后及时更换【考点】安全用电原则【分析】安全用电原则：不接触低压带电体，不靠近高压带电体；当人体直接或间接接触火线并形成电流通路的时候，就会有电流流过人体，从而造成触电；湿物体是导体，接触带电体容易发生触电；保险装置、插座、导线、家用电器等老化后要及时更换，防止发生触电事故【解答】解：A、不接触低压带电体，不靠近高压带电体是安全用电的基本原则符合安全用电原则；B、更换灯泡、搬动电器之前必须断开开关，否则可能引起触电符合安全用电原则；C、水是电的导体，用湿毛巾擦洗正在发光的台灯灯泡时，可能会因湿毛巾导电而发生触电事故不符合安全用电原则；D、家用电器达到使用寿命应及时更换，避免因线路老化造成短路符合安全用电原则故选C5图中的a表示垂直于纸面的一根导线，它是闭合电路的一部分，当它在磁场中按箭头方向运动时，不能产生感应电流的情况是（）A B C D【考点】产生感应电流的条件【分析】能否产生感应电流，就要看图示的情景能否满足闭合电路；导体切割磁感线运动这两个条件【解答】解：A、由图知导体是闭合电路中的导体，导体斜着做切割磁感线运动，所以会产生感应电流故A正确B、由题意知导体是闭合电路中的导体，导体做切割磁感线运动，所以会产生感应电流故B正确C、由题意知导体是闭合电路中的导体，并且导体做切割磁感线运动，所以会产生感应电流故C正确D、由题意知导体是闭合电路中的导体，且导体的运动方向与磁感线平行，即没有做切割磁感线运动，所以不会产生感应电流故D错误故选D6对于我们教室里一张单人课桌的下列估测，最接近实际值的是（）A课桌高度约为0.8m B课桌质量约为50kgC桌面面积约为4m2D书箱容积约为0.8m3【考点】长度的估测；质量的估测【分析】首先要对选项中涉及的几种物理量有个初步的了解，排除与生活实际相差较远的选项，找出符合生活实际的答案【解答】解：A、中学生课桌高度小于1m；与0.8m接近；故A正确；B、课桌质量约为5kg；与50kg相差较大；故B错误；C、桌面面积约为1m2；与4m2相差较大；故C错误；D、书箱容积约为0.2m3；与0.8m3相差较大；故D错误；故选A7下列几组生活现象与其所蕴含的物理知识，对应完全正确的是（）A现象知识橡皮筋受拉力发生了形变力的作用是相互的人穿旱冰鞋推墙时会后退B现象知识用力捏车闸可使自行车停下减小摩擦鞋底上刻有凹凸不平的花纹C现象知识拍打窗帘能清除表面浮灰利用惯性助跑能使运动员跳得更远D现象知识利用铅垂线判断墙壁是否竖直重力方向竖直向下关闭发动机的汽车慢慢停下来【考点】力作用的相互性；惯性；重力的方向；增大或减小摩擦的方法【分析】力的作用效果有二：改变物体的运动状态，改变物体的形状；影响摩擦力的因素是压力和接触面的粗糙程度；一切物体都具有保持原来运动状态不变的性质，叫惯性；重力的方向是竖直向下的【解答】解：A、橡皮筋在拉力的作用下形状发生改变，说明力可以改变物体的形状此选项错误；B、用力捏闸自行车能尽快停下，是利用增大压力的方法增大摩擦；鞋底上刻有凹凸不平的花纹，是利用增大粗糙程度的方法增大摩擦此选项错误；C、拍打窗帘能清除上面的灰尘；助跑能使运动员跳的更远都是利用了物体的惯性此选项正确；D、重力的方向是竖直向下的，可以利用铅垂线判断墙壁是否竖直；关闭发动机的汽车慢慢停下来，是因为受到地面的摩擦力此选项错误故选C8小明想利用一块平面镜使射向井口的太阳光竖直射入井中，如图所示，图中的数字符号表示的是确定平面镜位置时作图的先后次序，其中作图过程正确的是（）A B C D【考点】作光的反射光路图【分析】先过入射点作出反射光线，然后作入射光线和反射光线的角平分线，即法线，根据法线和镜面之间的关系确定平面镜的位置【解答】解：根据题意可知，使用平面镜是为了让太阳光竖直射入井中，即反射光线是竖直向下的；所以，作图过程中的第一个步骤应该是过入射点作竖直向下的反射光线；因为反射角等于入射角，法线正好是入射光线和反射光线夹角的平分线，所以第二步作出入射光线和反射光线夹角的平分线即为法线；由于法线垂直于镜面，所以第三步作出法线的垂线即为平面镜的位置，如下图所示：故选B9如图所示，在处于水平平衡的杠杆上A点，挂上4个钩码（每个钩码的质量为50g），若使杠杆在水平位置保持平衡，作用在杠杆B点的力量最小为（g取10N/kg）（）A15N B6N C3N D1.5N【考点】杠杆中最小力的问题【分析】已知阻力、阻力臂和动力臂，利用杠杆平衡条件即可求出作用在杠杆B点的最小力【解答】解：设杠杆的一个小格为L，则OA=3L，OB=4L，根据杠杆平衡条件可得：F1OB=F2OA，则F1=1.5N故选D10直升机沿竖直方向匀速升空时，在竖直方向上受到升力F、重力G和阻力f，下面关于这三个力的关系式正确的是（）AFG+f BFGf CF=G+f DF=Gf【考点】平衡状态的判断【分析】物体处于平衡状态时，受到的是平衡力对直升机进行受力分析，进一步判断所受各力的关系【解答】解：直升机沿竖直方向匀速升空时，处于平衡状态，所以受到的是平衡力由题意知，直升机在竖直方向上受到升力F、重力G和阻力f，其中升力F竖直向上重力G和阻力f都竖直向下，则三者的关系是F=G+f故选C二、选择题（共3小题，每小题3分，满分9分）11小明在探究凸透镜成像规律的实验时，将点燃的蜡烛放在距凸透镜32cm处，在透镜另一侧距透镜18cm处的光屏上得到烛焰清晰的像，则（）A光屏上所成的是倒立、放大的实像B光屏上所成的是倒立、缩小的实像C该透镜的焦距f一定满足9cmf16cmD该透镜的焦距f一定满足18cmf32cm【考点】凸透镜成像规律及其探究实验【分析】凸透镜成像时，得到的实像都是倒立的，所以蜡烛放在距凸透镜32cm处时，在透镜的另一侧的18cm处得到一个清晰的实像，且物距大于像距根据凸透镜成像的规律可以得出物体的位置，根据物体位置列出不等式，解不等式得出结果【解答】解：蜡烛距离凸透镜32cm时，在透镜的另一侧18cm处光屏上得到一个清晰的像，物距大于像距，成倒立缩小实像；此时物体的位置在二倍焦距以外，像在一倍焦距和二倍焦距之间，即32cm2f；2f18cmf，解得：9cmf16cm，只有BC选项符合题意故选BC12某建筑工地上，工人师傅用滑轮组和桶组成的装置将水泥从地面匀速运至楼上，如图所示，若水泥重为G0，桶重为G1，动滑轮重为G2，不计绳重和摩擦，此过程中该装置的机械效率为，则工人师傅作用在绳子自由端的拉力F为（）AF=BF=CF=+G1DF=【考点】滑轮组绳子拉力的计算；滑轮（组）的机械效率【分析】由图知承担物重的绳子股数n=3，计算拉力的方法一是F=（G0+G1+G2），二是由=据此求解判断各个选项的正误【解答】解：（1）由图知，n=3，不计绳重和摩擦，拉力F=（G0+G1+G2），故A正确、B错；（2）由图知，n=3，则拉力端移动的距离s=3h，由=得：F=，故C错、D正确故选AD13如图所示电路中的a、b、c为三只电表（电压表或电流表），闭合开关S，标有“3V 3W”的灯泡L1正常发光，标有“6V 3W”的灯泡L2虽能发光但较暗，若不考虑温度对灯丝电阻的影响，下列说法正确的是（）A电表a为电流表，且示数为1.5AB电表b为电压表，且示数为3VC电表c为电压表，且示数为3VD灯泡L2的实际功率为0.75W【考点】欧姆定律的应用；实际功率【分析】知道灯泡两端的实际电压等于额定电压时能正常发光，小于额定电压时灯泡能发光但较暗；所以先根据灯泡的工作情况判断出灯泡的连接方式，再结合电流表相当于导线、电压表相当于开路确定电表的性质，最后根据串并联电路的特点逐个解答【解答】解：根据P=UI可知：灯泡L1正常发光的电流为I1额=1A，灯泡L2正常发光的电流为I2额=0.5A；由P=得：灯泡L2的电阻R2=12；则通过灯泡L1的电流为I1=1A，标有“6V 3W”的灯泡L2虽能发光但较暗，则通过灯泡L2的电流小于I2=0.5A，由此可知：通过L1、L2的电流不相等，所以L1、L2并联；则a一定是电流表；b是相当于导线的电流表，测量通过灯泡L2的电流；故B错误；c是相当于开路的电压表，测量并联电路两端的电压，也是测量电源电压；由于标有“3V 3W”的灯泡L1正常发光，根据并联电路各支路两端的电压相等，所以c电压表示数为U=U1额=3V；故C正确；则I2=0.25A，则干路电流I=I1+I2=0.5A+0.25A=0.75A，故A错误；灯泡L2的实际功率P2=UI2=3V0.25A=0.75W，故D正确故选CD三、填空题（共6小题，每小题4，满分2414请将如图所示的测量结果填写在相应的空格处（1）木块的长度是2.70cm（2）物块的质量是103g【考点】长度的测量；质量的测量与天平【分析】（1）使用刻度尺测量物体长度时，要观察是否从0刻度线量起，起始端没从0开始，要以某一刻度当作“0”刻度，读出末端刻度值，减去前面的刻度即为物体长度，注意刻度尺要估读到分度值的下一位（2）天平：盘中砝码总质量加上游码在标尺上对应的刻度值，就是被测物体的质量【解答】解：由图知：（1）刻度尺上1cm之间有10个小格，所以一个小格代表1mm，即刻度尺的分度值为1mm；木块左侧与4.00cm对齐，右侧与6.7cm对齐，估读为6.70cm，所以木块的长度为L=6.70cm4.00cm=2.70cm（2）盘中砝码总质量是50g+50g=100g，游码对应的刻度值是3g（左边缘对应的刻度），物体质量记作：100g+3g=103g故答案为：（1）2.70；（2）10315光在真空中的传播速度约为3108m/s；小芳面向穿衣镜站在镜前1m处，镜中的像与她相距2m【考点】光的传播速度与光年；平面镜成像的特点、原理、现象及其实验方案【分析】光在真空中的传播速度最大，是3108m/s；平面镜成的像与物体是等大的，像和物距离平面镜的距离是相等的【解答】解：光在真空中的传播速度是3108m/s；根据平面镜成像特点可知，像和物距离平面镜的距离是相等的，因为小芳距平面镜的距离是1m，则镜中的像与镜面相距也是1m，所以小芳的像距小芳2m故答案为：3108；216家庭中的电灯、电视和电冰箱等用电器都是并联在电路中的，小明家中一周前、后电能表示数如图所示，他家这周消耗了22kWh的电能【考点】电能表参数的理解与电能的求法【分析】家庭电路中，各家用电器之间是并联的电能表的读数：单位是kWh，最后一位是小数一周消耗的电能=周末电表的读数减上周的电表的读数【解答】解：电灯、电视机、电风扇等家用电器并联，既能保证用电器正常工作，又互不影响上周12：00电能表的读数是266.5kWh，所以这周消耗的电能：W=288.5kWh266.5kWh=22kWh故答案为：并；2217如图1，普通水壶壶嘴的高度不低于壶身的高度，其设计遵循了连通器的原理；如图2，用吸管能将杯中的饮料吸入口中，是利用了大气压的作用【考点】连通器原理；大气压的综合应用【分析】连通器的结构特征是上端开口、底部连通，判断是不是连通器要根据这两个特征；饮料在大气压力作用下被压入嘴中【解答】解：船闸在工作地，闸室分别与上游和下游构成连通器，是利用连通器原理工作的；用力一吸气，吸管内的气压小于外界大气压，饮料在外界大气压的作用下，被压入口腔内，利用了大气压故答案为：连通器；大气压18在水平地面上，工人师傅用100N的力沿水平方向推着重为300N的箱子匀速前进，5s内移动了6m，在这个过程中，地面对箱子的摩擦力为100N，推力做功的功率为120W【考点】二力平衡条件的应用；功率的计算【分析】已知箱子做匀速运动，根据二力平衡可知推力等于摩擦力；已知推力和在推力的方向上移动的距离，根据公式W=FS可求做的功，还知做功的时间，根据公式P=求做功的功率【解答】解：工人师傅用100N的力沿水平方向推着箱子匀速前进，箱子受平衡力作用，所以摩擦力等于推力，f=F=100N推力做的功为W=Fs=100N6m=600J，推力做功的功率：P=120W故答案为：100；12019如图1，电源电压保持不变，闭合开关S，变阻器滑片P从a滑到b端的整个过程中，电流表示数I与电压表示数U的关系如图2所示，由图象可知，R1的阻值为10；当电路中的电流为0.2A时，R1与R2消耗的电功率之比为2：1【考点】欧姆定律的应用；电功率的计算【分析】由电路图可知：R1与R2串联，电压表测量电阻R1两端的电压，电流表测量串联电路的电流；（1）根据图象读出电阻R1两端电压和电流，根据欧姆定律求出定值电阻R1的阻值；（2）当滑片P位于b端时，电路为R1的简单电路，电压表测电源的电压，电流表测电路中的电流，此时电路中的电流最大，根据图象读出最大电流和电压表的示数，据此可知电源的电压；当电路中的电流为0.2A时，根据图象读出电阻R1两端电压，根据串联电路的电压特点求出R2两端电压，根据P=UI即可求出电功率之比【解答】解：由电路图可知：R1与R2串联，电压表测量电阻R1两端的电压，电流表测量串联电路的电流；（1）根据图象可知：电阻R1两端电压U1=1V时电流I1=0.1A，由I=可得，定值电阻R1=10；（2）由电路图可知：当滑片P位于b端时，电路为R1的简单电路，此时电路中的电流最大，电压表测电源的电压，由图象可知，电路中的最大电流0.3A时，电压表的示数为3V，即电源的电压为3V，当电路中的电流为0.2A时，根据图象读出电阻R1两端电压U1=2V，根据串联电路的总电压等于各电阻两端的电压之和可知：R2两端电压U2=UU1=3V2V=1V；R1与R2消耗的电功率P1：P2=IU1：IU2=U1：U2=2V：1V=2：1故答案为：10；2：1四、解答题（共6小题，满分37分）20有一额定功率为2000W的电热水器，内装20kg的水，通过后持续正常加热25min，水的温度从20升高到50已知c水=4.2103J（kg），求：（1）水吸收的热量；（2）电热水器的热效率【考点】电功与热量的综合计算【分析】（1）知道水的质量、水的比热容、水的初温和末温，利用吸热公式Q吸=cm（tt0）求出水吸收的热量；（2）根据W=Pt求出消耗的电能，利用=100%求出电热水器的热效率【解答】解：（1）水吸收的热量：Q吸=cm（tt0）=4.2103J/（kg）20kg（5020）=2.52106J；（2）消耗的电能：W=Pt=2000W2560s=3106J，此过程电热淋浴器的热效率：=100%=100%=84%答：（1）加热过程中水吸收的热量为3.78106J；（2）电热水器的热效率为84%21某兴趣小组的同学们想制作一个简易的台灯，所用小灯泡的额定电压为27V，正常发光时灯丝的电阻为90因身边只有电压为36V的电源，为了保证小灯泡能正常发光，应将一个定值电阻与灯泡串联后接在电源上，请你帮他们求出该电阻的阻值【考点】欧姆定律的应用【分析】已知灯泡的额定电压和电阻，额定电压下灯泡正常发光，根据欧姆定律求出灯泡正常发光时的电流；根据欧姆定律求出电路中的总电阻，根据电阻的串联求出所串联的电阻阻值【解答】解：灯泡正常发光的电流为IL=0.3A，当在电源电压为36V的电路中正常发光，电路中的电流I=IL=0.3A，由I=得：电路中的总电阻R总=120，根据串联电路的总电阻等于各电阻之和可知：R=R总RL=12090=30答：该电阻的阻值为3022在研究并联电路的电路规律时，某次实验所用的实验器材如图1所示，请根据要求完成下列任务：（1）按照图2所示的电路图，以笔画线代替导线，完成图1的电路连接（2）实验时，电流表A1，A2的示数如图3所示，通过L1的电流为0.3A；若不计实验误差，请在图4中标出电流表A3的指针位置【考点】探究串并联电路中的电流特点实验【分析】（1）根据电路图连接实物电路；（2）看清量程和分度值，读出示数；利用并联电路电流特点求出干路电流表示数，在图上画出指针位置即可【解答】解：（1）根据电路图可知，两灯并联，A1测量L1的电流，A2测量L2的电流，A3测量干路电流，S控制整个电路，连接如图1所示；（2）电流表A1的量程为00.6A，分度值为0.1A，此时示数为0.3A，故通过L1的电流为0.3A；A2量程为00.6A，分度值为0.1A，此时示数为0.5A，根据并联电路电流特点：干路电流等于各支路电流之和，则A3示数为0.3A+0.5A=0.8A，指针位置如图2所示故答案为：（1）如图1所示；（2）0.3；如图2所示23某同学在探究“物体的动能跟哪些因素有关”时，提出了如下猜想：猜想一：物体动能大小与物体的质量有关猜想二：物体动能大小与物体的运动速度有关为了验证上述猜想，老师提供了如下器材：斜槽、刻度尺、三个钢球（质量分别为0.2kg、0.2kg、和0.3kg）、木块和长木板实验装置如图所示，让钢球从高为h的斜槽上由静止滚下，碰到水平面上的木块后，将木块撞出一段距离，在同样的平面上，木块倍撞得越远，说明钢球的动能越大该同学利用上述器材和装置进行了实验，并在下表中记录了实验获得的数据次数钢球质量m/kg钢球下落高度h/cm木块移动距离s/cm10.110820.1251930.3202640.2101550.3102260.31530请你完成下列任务：（1）为了便于验证猜想一，请重新设计一个实验表格，并将上表中的相关数据全部筛选整理后填入你所设计的表中（2）分析重新设计的表中数据可以得到的实验结论是当物体的运动速度一定时，物体的质量越大，动能就越大【考点】探究影响物体动能大小的因素【分析】（1）动能的大小与质量和速度有关，实验时用控制变量法分别探究，不同金属球，质量不同，从相同高度滚下，到达斜面底端的速度相同；根据实验的需要，设计表格；（2）由表格中的数据，运用控制变量法得出结论【解答】解：（1）物体动能大小与物体的质量和速度有关，探究物体动能大小与质量关系时，要控制物体到达水平面时的速度一定，即控制钢球在斜面上的高度相同，改变物体的质量；设计表格如下：次数钢球下落高度h/cm钢球质量m/kg木块移动距离s/cm1100.182100.2153100.322（2）由表中数据可得出结论：当物体的运动速度一定时，物体的质量越大，动能就越大故答案为：（1）见上表；（2）当物体的运动速度一定时，物体的质量越大，动能就越大24小红想测量一小金属块的密度，她在实验室里找到了一架天平，但没有砝码，除此之外还有如下器材：两个质量相近的烧杯、量筒、细线、滴管和足量的水（已知水的密度为水）请利用上述器材帮她设计一个实验方案，比较精确地测量金属块的密度要求：（1）写出主要实验步骤及所需测量的物理量；（2）写出金属块密度的数学表达式（用已知量和测量量表示）【考点】设计实验测密度【分析】根据密度公式，=，质量相同，物体的密度与体积成反比，可根据相同质量的金属块和水的体积关系得出密度关系【解答】答：（1）主要实验步骤及所需测量的物理量：调节天平平衡；将两烧杯分别放在天平的两个盘中，并用滴管向质量较小的烧杯中加水，使天平再次平衡；用细线系住金属块，放入质量较大的烧杯中，向量筒中加入适量水，记下体积V1；再将量筒中的水加入质量较小的烧杯中，直到天平平衡，记下此时量筒中剩余水的体积V2；向量筒再加入适量水，记下体积V3，将金属块完全浸没在量筒的水中，记下体积V4；（2）由=得，m=V，金属球和水的质量相等：则球（V4V3）=水（V1V2），则球=水25现有一质地均匀密度为 0的实心圆柱体，底面积为S0、高为h0，将其中间挖去底面积为的小圆柱体，使其成为空心管，如图1所示先用硬塑料片将空心管底端管口密封（硬塑料片的体积和质量均不计），再将其底端向下竖直放在底面积为S的柱形平底容器底部，如图2所示然后沿容器内壁缓慢注入密度为的液体，在注入液体的过程中空心管始终保持竖直状态（1）当注入一定量的液体时，空心管对容器底的压力刚好为零，且空心管尚有部分露在液面外，求此时容器中液体的深度（2）去掉塑料片后，空心管仍竖直立在容器底部，管外液体可以进入管内，继续向容器中注入
