人教版九年级物理第19章生活用电测试题含答案.doc

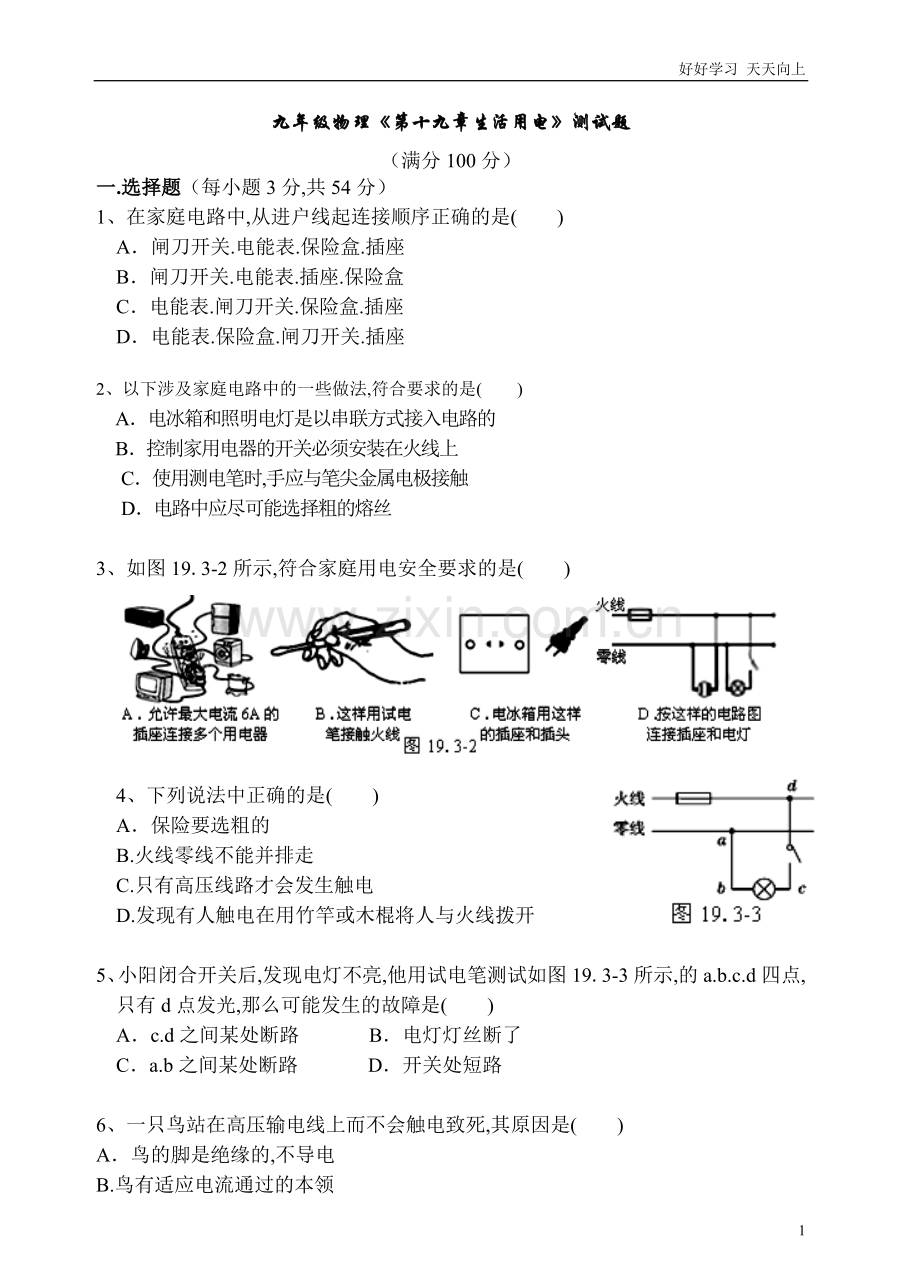

好好学习 天天向上九年级物理第十九章生活用电测试题（满分100分）一.选择题（每小题3分,共54分）1、在家庭电路中,从进户线起连接顺序正确的是( )A闸刀开关.电能表.保险盒.插座B闸刀开关.电能表.插座.保险盒C电能表.闸刀开关.保险盒.插座D电能表.保险盒.闸刀开关.插座2、以下涉及家庭电路中的一些做法,符合要求的是( )A电冰箱和照明电灯是以串联方式接入电路的 B控制家用电器的开关必须安装在火线上 C使用测电笔时,手应与笔尖金属电极接触 D电路中应尽可能选择粗的熔丝3、如图19.3-2所示,符合家庭用电安全要求的是( )4、下列说法中正确的是( )A保险要选粗的 B.火线零线不能并排走C.只有高压线路才会发生触电D.发现有人触电在用竹竿或木棍将人与火线拨开5、小阳闭合开关后,发现电灯不亮,他用试电笔测试如图19.3-3所示,的a.b.c.d四点,只有d点发光,那么可能发生的故障是( )Ac.d之间某处断路 B电灯灯丝断了Ca.b之间某处断路 D开关处短路6、一只鸟站在高压输电线上而不会触电致死,其原因是( )A鸟的脚是绝缘的,不导电 B.鸟有适应电流通过的本领C.鸟的身体是一种电阻很大的绝缘体D.鸟两脚之间跨步电压很小,通过身体的电流很小7、电冰箱.洗衣机.空调等家用电器都使用三孔插座,插座中有一个孔是用来接地的。若在你家中这个孔没有接地,将会发生的现象是( )A插座因耗电增加而烧毁 B这孔接地是为了更好的让家用电器散热C家用电器不能正常工作 D人接触家用电器外壳时有可能发生触电事故8、下列做法,可能造成触电事故的是( )A使用试电笔辨别火线或零线时,手接触笔尾金属体B切断电源后,进行电路维修C家用电器失火,立即用水扑灭D放风筝时,远离高压电线9、以下关于人体触电的认识正确的是( )A.只要有电流通过人体就会发生触电事故B.只有高压电路才会发生触电事故,低压电路不会触电的C.发现有人触电,应迅速把他拉开,使他脱离电源D.高压电不但接触会触电,就是靠近它也会发生触是事故10、如图19.3-5所示,墙壁上线盒内有三根电线,其中红色为火线.蓝色为零线.黄绿色为地线,现将三孔插座与三根电线连接,如图19.3-6所示中接线情况正确的是( )11、“电路中发生短路”,这里短路是指( )A很短的电路; B电流没经过用电器而直接构成回路;C开关闭合,用电器工作; D电路不通,没有电流。12、如图19.3-7所示的现象中,符合用电安全的是( )13、如图,有关测电笔的使用,下列说法正确的是（ ）A氖管发光时测电笔接触的是零线B使用时手可以接触测电笔的任何部位C测电笔不能用来辨别电池的正负极D测电笔与手接触的部分都是绝缘体14、下列四种做法中正确的是( )A用湿布擦点亮的台灯灯泡B用湿手扳动家庭电路中的开关C发生触电事故时应首先切断电源D在有绝缘外皮的通电导线上晾衣服15、以下叙述中正确的是 ( )A.因为人是导体,因此不论人触到家庭电路的哪条线上都会触电身亡B.电流对人体的危险跟电流的大小和触电时间的长短有关系C.任何大小的电压加在人体都会造成触电D.家庭电路、动力电路一旦触电就可能有危险16、正确安装三孔插座时,接地线的应该是 （ ）A.左孔 B.右孔 C.上孔 D.外壳17、由于使用大功率用电器,家中保险丝断了。可以代替原保险丝的是 （ ）A.将比原来保险丝粗一倍的保险丝并在一起使用B.将比原来保险丝细二分之一的保险丝并在一起使用C.用铁丝接入断保险丝上D.用铜丝接入断保险丝上18、安装家庭电路时,符合安全用电的安装方法是（ ）A.电灯开关一头跟电灯连接,另一头必须接在零线上B.螺丝口灯座的螺线套接在火线上和接在零线上都一样C.大功率用电器的插座,在连通的火线和零线上都接一根保险丝是为了更安全D.三孔插座一定带两根保险丝,这样做是为了用电器工作时外壳不会带电二.填空题（每空1分,共22分）1、家庭电路中短路或超负荷运行很容易引发火灾,为了避免此类事故的发生,家庭电路中必须安装;如果家用电器内部导线的绝缘皮破损,人体接触家用电器金属外壳时容易发生触电事故,为防止此类事故的发生,家用电器的金属外壳应该。2、保险丝是由的铅锑合金制成的家庭电路用的保险丝应联在电路中当电流超过额定电流达到熔断电流时,它会自动熔断。选用保险丝时,应使它的额定电流等于或略大于电路中的。 图19.3-83、如图19.3-8所示,为小娟家洗手间的部分电路,该电路存在的安全隐患是。在家庭电路中开关应接在线上。4、雷电是大气中一种强烈的放电现象,高大建筑物的顶端都装有来预防雷击。人体被淋湿后,人体的电阻将（选填“变大”.“变小”或“不变”）。5、家庭电路中的电冰箱、电视机、电灯等用电器的连接方式是联;开关和被控制的用电器是联;为了防止因漏电而造成触电事故,家用洗衣机的外壳一定要。6、现代社会离不开电请写出以下家庭用电中的器材.设备。辩别零线和火线用;记录电路消耗的电能用。保护电路安全要安装。图19.3-9图19.3-10图19.3-117、在我国,家庭电路的电压是V,零线和大地之间的电压是V。为了安全起见,家用电器的金属外壳都必须可靠接地,如图19.3-9所示,用于接地的导线应该接在插座的孔。8、任何一个家用电器的通断都不能影响其它家用电器,因此家用电器要联接入电路中,开关应该和被控制的家用电器并联,起到控制电路作用。如图19.3-10所示的的两种使用测电笔的方法中,正确的是图。9、如图19.3-11所示是家庭电路中造成电线燃烧的两种常见情况,其中图（填“甲”或“乙”）所示的情况是电流过载,其中图（填“甲”或“乙”）所示的情况是短路;三、作图题（共8分）1、如图19.3-12所示,教室里有两盏白炽灯和一个插座,要求:开关同时控制两盏灯,插座单独使用。请你在图中连接电路图。2、如图19.3-13所示是安装一盏螺丝口电灯和一个大功率插座的实物示意图,A.B为保险丝,请在图上用笔画线代替导线连接电路,所连接的电路应符合安全用电的原则。四、计算题（共16分）1、电视机可以用遥控器关机而不断开电源,这种功能叫做待机功能,这一功能虽给人们带来了方便,但电视机在告待机状态下仍然要消耗电能却鲜为人知。例如,小明家的一台34寸彩色电视机的待机功率大约是10W。假如他家每天平均看4h电视,看完电视后总是用遥控器关机而不断开电源,所以一天的待机时间有20h。试计算: （1）小明家因这台电视机待机,在一年（365天）浪费的电能是多少千瓦时?（2）若每kWh的电费为0.6元,则一年需多交多少电费?（3）请你就电视机待机功能的正确使用方法提出建议。5
