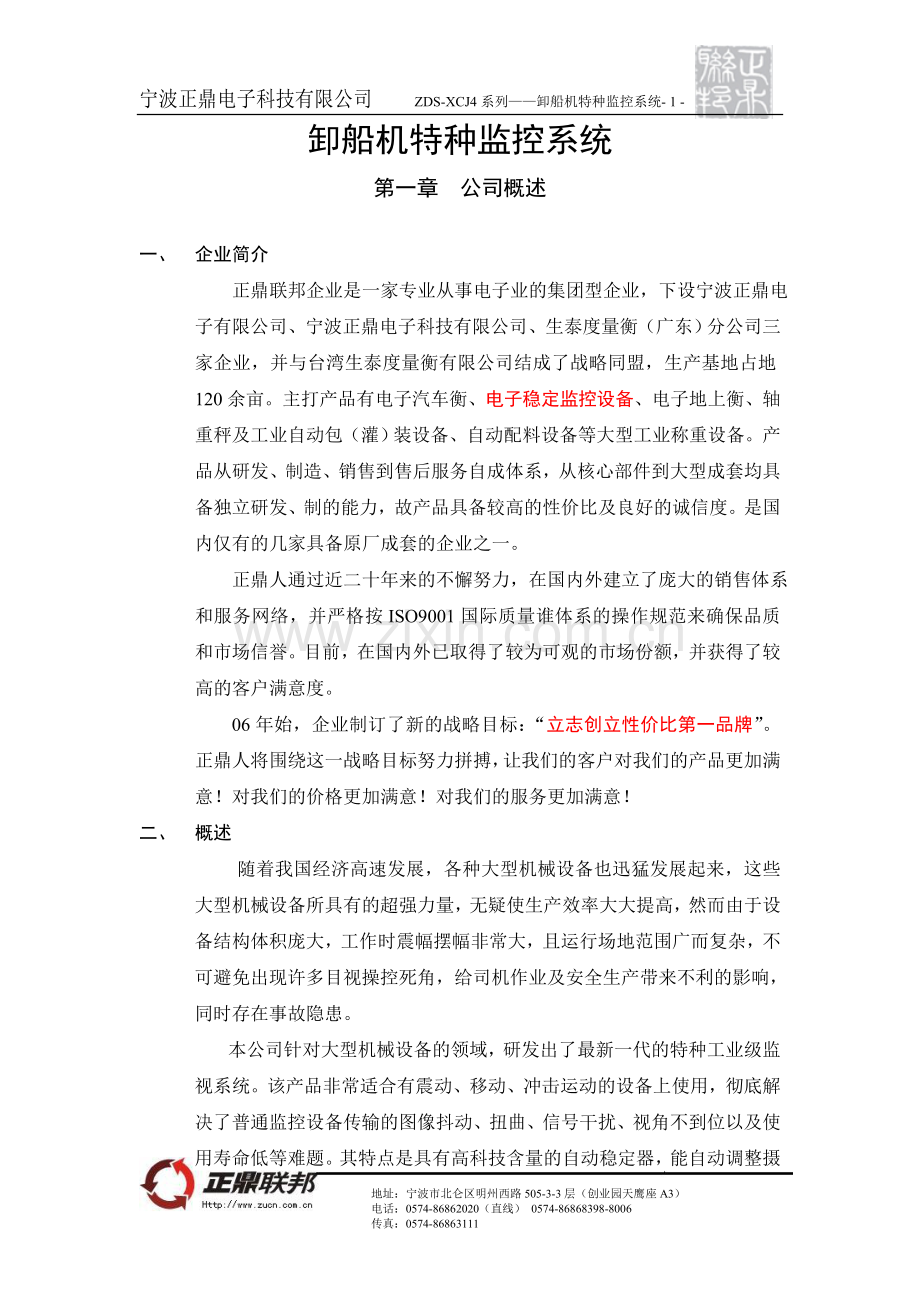

宁波正鼎电子科技有限公司 ZDS-XCJ4系列卸船机特种监控系统- 9 -卸船机特种监控系统第一章 公司概述 一、 企业简介 正鼎联邦企业是一家专业从事电子业的集团型企业，下设宁波正鼎电子有限公司、宁波正鼎电子科技有限公司、生泰度量衡（广东）分公司三家企业，并与台湾生泰度量衡有限公司结成了战略同盟，生产基地占地120余亩。主打产品有电子汽车衡、电子稳定监控设备、电子地上衡、轴重秤及工业自动包（灌）装设备、自动配料设备等大型工业称重设备。产品从研发、制造、销售到售后服务自成体系，从核心部件到大型成套均具备独立研发、制的能力，故产品具备较高的性价比及良好的诚信度。是国内仅有的几家具备原厂成套的企业之一。 正鼎人通过近二十年来的不懈努力，在国内外建立了庞大的销售体系和服务网络，并严格按ISO9001国际质量谁体系的操作规范来确保品质和市场信誉。目前，在国内外已取得了较为可观的市场份额，并获得了较高的客户满意度。 06年始，企业制订了新的战略目标：“立志创立性价比第一品牌”。正鼎人将围绕这一战略目标努力拼搏，让我们的客户对我们的产品更加满意！对我们的价格更加满意！对我们的服务更加满意！二、 概述随着我国经济高速发展，各种大型机械设备也迅猛发展起来，这些大型机械设备所具有的超强力量，无疑使生产效率大大提高，然而由于设备结构体积庞大，工作时震幅摆幅非常大，且运行场地范围广而复杂，不可避免出现许多目视操控死角，给司机作业及安全生产带来不利的影响，同时存在事故隐患。本公司针对大型机械设备的领域，研发出了最新一代的特种工业级监视系统。该产品非常适合有震动、移动、冲击运动的设备上使用，彻底解决了普通监控设备传输的图像抖动、扭曲、信号干扰、视角不到位以及使用寿命低等难题。其特点是具有高科技含量的自动稳定器，能自动调整摄像机监视位置，且抗摇动、抗摆动，能在大运动状态的作业中得到稳定的图像效果；高强度减震、缓震机械结构设计，抗震动抗冲击力强，非常适合大型起重机械设备；能在各种恶劣环境中使用，具有多功能监视特性；摄像机房具有完美的密封性，能达到防水级，特别是我公司大角度双向云台摄像装置，其整体结构（包含双向云台系统、机房、自动清洁系统及进线部分）均可在水中运行。稳定监控设备在大型装卸设备上的应用，使作业人员能在恶劣的环境下对设备运行掌控得心应手，克服视觉盲区，极大减轻了作业人员的身心疲劳，从而提高了生产效率，更避免了物体碰撞等安全隐患。我公司研发的系统产品中，仅特种防震一系统，已获多项国家专利，即获得两项发明专利、一项实用新型专利和一项外观专利，产品耐高低温试验、抗震动、冲击强度均经过国家有关权威部门测试合格，质量有保障，应用作用明显。科技的提升，必然会给您带来经济效益的提升，让我们携手努力共同推动社会经济的迅猛发展。注：我公司系列特种防震监控系统之包括门机自动稳定摄像系统、集装箱场/岸桥监控系统、龙门吊监控系统、堆取料机监控系统、装卸船机监控系统等，多套方案多类特种监控设备，及多种防撞报警系统，及边防远程灯杆监控系统等，供客户选择。第二章 卸船机特种监控设备的作用与意义一、 必要性 卸船机是装卸码头不可缺少的大型专业起重设备，机体大，吨位大，装卸速度快，但卸船机也存着的驾驶员有视线死角的问题，以及抓斗抓船等事故隐患，最好的解决方式就是选用适用的防震级专用摄像机在需要的位置给驾驶员补充视线，避免事故。二、 功能作用1、 机房内：卸船机机房较大，钢丝绳圈筒分布在较大区域内，安装一部防震型全向云台摄像机，通过云台旋转，可以对各组圈筒进行监控，及时发现是否有钢丝绳跳槽情况。2、 出料口侧上方：所有有料口和皮带机的机械最怕料口被大块物料挡住，因为这里都是无人看管的，一旦物料堵住料口及皮带机，第一时间无人发现，而设备还在运行，传送带上的物料还有输送，等发现有问题时，堆积的物料很可能已经将设备压垮。因此，在这里安装一部防震型固定式摄像机，以最小的成本，可以换来最安心的生产作业。3、 俯仰挂钩处：挂钩处安装一部防震型定焦摄像机，也可以根据挂钩的宽度安装一部防震型变焦式摄像机，每次作业完毕，驾驶员不用再跑到俯仰处观察挂钩是否挂好，只需按下切换键，就可以清楚的看到挂钩收起的情况，减少工作人员的工作强度。4、 驾驶室前侧： 在卸船机的驾驶室前侧，小车前部正向下方的合适位置，安装一部防震型变焦摄像机，可以从抓半前侧看到船舱内的情况，避免抓斗抓船等隐患，也可以直观观察到舱内的情况，有利于把握卸船的位置和进度。第四章 卸船机特种监控系统安装位置示意图第四章 主要设备配置及技术指标说明一、 防震型全向云台摄像装置（用于钢腿、柔腿顶部、大小车机房或拖令处）1、 功能特性双向180云台，云台防震平衡结构；低照度自动彩转黑摄像机，自动聚焦镜头；视窗自动清洁系统；双层像机房，防尘、防潮、防日晒高温；不锈钢整体结构，防腐蚀性强；体积小巧。2、 主要技术指标 输入电压 交流24V功 率 15W 云台指标 前后方向旋角 90 左右方向旋角 90 云台平衡抗震结构 摄像指标 摄像机品牌 SONY PAL标准彩色系统 1/3英寸CCD成像 信噪比 48Db 有效象素 752（H） 582（V） 水平解晰度 480线 最低照度 彩色0.1Lux黑白0.003Lux光 圈 自动光圈对 焦 自动调焦增 益 自动增益控制 变焦倍数 光学最大22倍 电子最大40倍像 机 房 双层防护像机房 材质 不锈钢外套 特性 全密封防尘、防潮防腐蚀性强、防日晒高温、防热辐射防护等级 IP66视窗清洁 视窗自动清洁 材质 不锈钢结构 特性 干刷式 工作状态 定时自动清洁 寿命 1万次CPU电路 自主软件控制电路 特性 防干扰信息传输电路、工作可靠、稳定整体工作环境温度 -25 C+50 C 总体安装结构 合金铝铸件，带环绕器系统，可减少电缆对摄像角度的影响。一、 防震型固定式摄像装置（用于行走机构、小车机房内）1、 功能特性防震结构，抗震能力强；定焦3.5mm镜头，根据安装位置调整监视效果；低照度自动彩转黑摄像机；精工广角镜头；双层像机房，防尘、防潮、防日晒高温；不锈钢整体结构，防腐蚀性强；体积小、重量轻。2、 主要技术指标 输入电压 交流24V功 率 15W 摄像指标 SONY CCD成像芯片 PAL标准彩色系统 1/3英寸CCD成像镜 头 精工3.5mm镜头 信噪比 48Db 有效象素 752（H） 582（V） 水平解晰度 520线（高清） 最低照度 彩色0.05Lux黑白0.001Lux光 圈 自动光圈增 益 自动增益控制 像 机 房 防震抗冲击型双层防护像机房 材质 不锈钢外套 特性 防尘、防潮、防腐蚀性强、防日晒高温、防热辐射 防护等级 IP66视窗清洁 视窗自动清洁 材质 不锈钢结构 特性 干刷式 工作状态 定时自动清洁/手动追加 寿命 1万次CPU电路 自主软件控制电路 特性 防干扰信息传输电路、工作可靠、稳定整体工作环境温度 -25 C+50 C 二、 17寸工业级液晶显示器1、 功能特性配有特制金属防震型外壳；体积小、重量轻；强力安装支架，可以在较猛烈的运动场合稳固不动；工业级显示屏，图像清楚、亮度高、颜色逼真。2、 主要技术指标 品 牌 三星/三菱输入电压 交流220V功 率 15W 清 晰 度 580线（高清） 亮 度 550cd/m 响应速度 15ms 视 角 上/27 下/36 左/65 右/65 防 护 壳 防震型，钢化玻璃屏幕保护，视角可调。 设备重量 3公斤三、 控制器1、 功能特性该产品是监视系统中的操控终端设备，操控面板上的控制键采用贴膜按键方式，可靠性好、寿命长；控制电路CPU芯片组成微处理器，信号编码串行输出，减少了传输线的数量；信号又经抗干扰电路处理，保证了控制的可靠性；最新数显。该设备给摄像装置提供低压安全电源；装有系统的总电源开关；通过该设备调整摄像变倍及视角微调；可控制雨刷器工作。2、 主要技术指标 输入电压 交流220V 输出电压 交流24V输出功率 20W功 率 15WCPU电路 自主软件控制电路 特性 防干扰信息传输电路、工作可靠、稳定 复合面板 高强度PVC软膜工艺，耐磨损。 联接方式 电缆联接全部采用航空接头结构，可知性高。 按键寿命 2万次 设备重量 1.2公斤宁波正鼎电子科技有限公司电话：[phone]传真：[phone]地址：宁波市北仑区明州西路505-3-3层（创业园天鹰座A3）电话：[phone]（直线） 0574-86868398-8006传真：[phone]
