地下停车场导向系统设计规范.doc

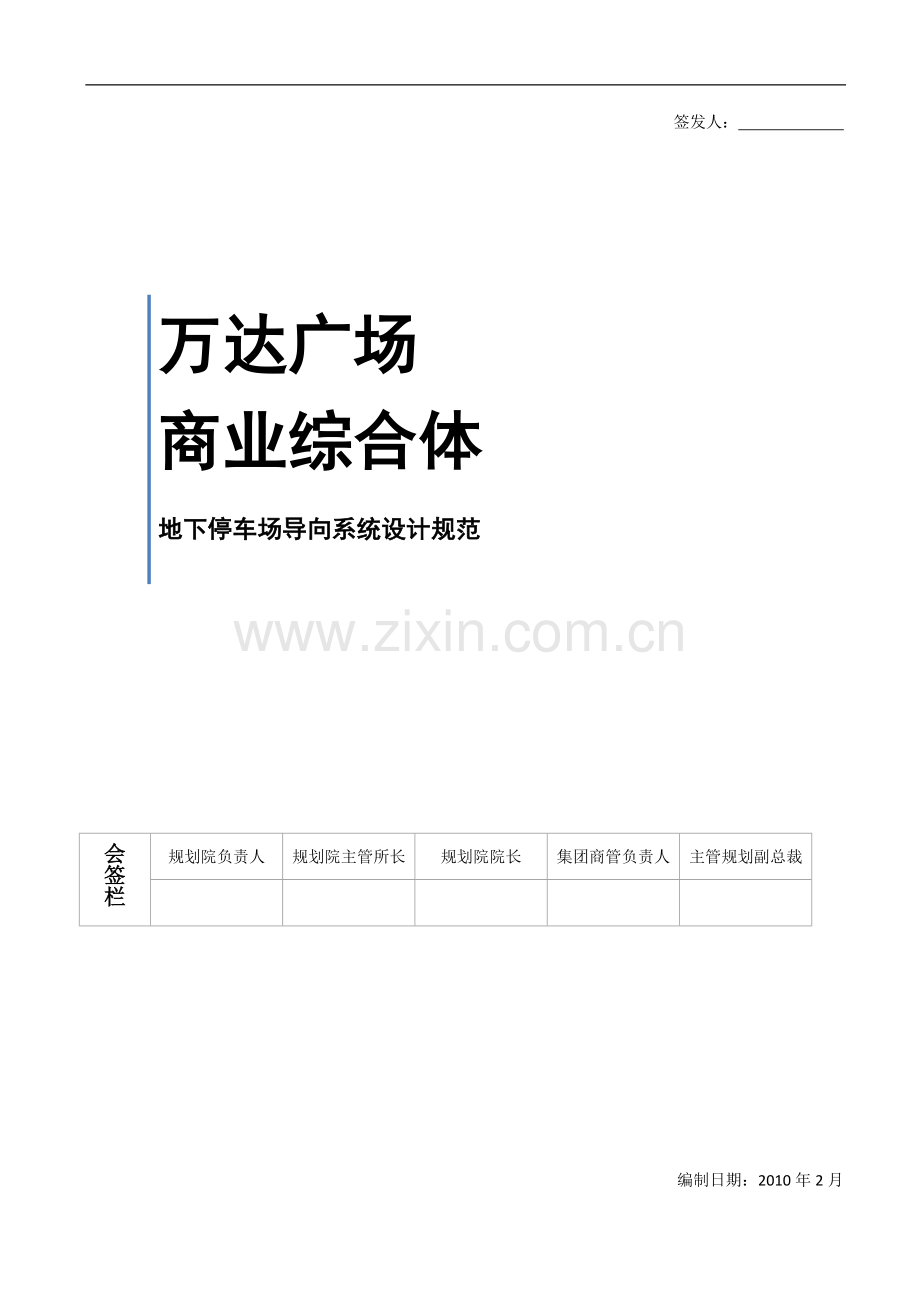

.万达广场商业综合体地下停车场导向系统设计规范签发人： 会签栏规划院负责人规划院主管所长规划院院长集团商管负责人主管规划副总裁编制日期：2010年2月目 录1停车场涂刷系统1.1分区及分色原则31.2柱面涂刷导向系统51.3墙面涂刷导向系统71.4行人导向线系统92停车场标识系统2.1停车场出入口位置标识灯箱112.2车辆导向标识灯箱132.3柱面客流导向标识灯箱162.4 墙面垂直交通导向灯箱182.5电梯间位置标识192.6平面图标识灯箱203. 环氧树脂地坪漆关键参数1停车场涂刷系统1.1 分区及分色原则：1.1.1 色块分区：将大型停车场（500个车位以上）分成不同颜色区域，便于顾客简单记忆并快速寻找自己的停车位置。1.1.2 分区数量：每个分区以200250车位为宜，最多不超过六个分区。1.1.3 分区方式：以墙面和柱面颜色区分。1.1.4 分区设计：可以设计出“图案化主题”对应每个区域中的墙面、柱面进行运用。1.1.5 选色标准：1) 墙面、柱面颜色，选用立邦漆的“梦幻千色”色卡色系；2) 相邻区域颜色应有明显色差；3) 需要设计装饰图案；n 分区颜色图例1（注：数值均为梦幻千色色标）n 分区配色规范图例2（注：请参照以下方案对停车场颜色进行配比）n 柱面图例3（注：图例为标准做法，依据设计单位而定）n 墙面图例4（注：墙面图案根据主题不同，依据设计单位设计而定）1.2 柱面涂刷导向系统项目：柱面涂刷技术规范：色带位置：由地面从下往上-踢脚线150mm、留白900mm、腰线150mm、从1200mm至3000mm之间粉刷色带，3000mm以上修补平整。颜色：按分区配色规则。色彩搭配原则是对比色或互补色踢脚线：灰色（同地面材质、颜色） 腰线：灰色（同柱面材质 色标1320-3）内容：柱面导向信息以客流导向为主与行车道平行柱面（a 面）为客流导向信息（超薄灯箱-详见2.3 柱面客流导向标识灯箱要求）或分区吉祥物图饰；与行车道垂直侧面（b、d 面）为分区编号注意：停车场所有的柱面都要求涂刷当前分区颜色主要材料：立邦漆、环氧树脂地坪漆工艺要求：柱面平整度需达到相应标准，用美纹纸框出相应色带区域，均匀滚刷。柱面信息文字及图案采用丝网印刷工艺进行刮涂。步骤如下：制版、定位网版、清理柱面并固定好网版、调色、刮涂完成图案印刷。图例示范：图例5（柱面效果照片示例-重庆南坪万达广场）图例6注意：1. A面为柱面导向指引信息，只能出现柱面客流导向标识灯箱或柱面图案。B、D面只能出现分区、分道信息。C面保留分区色彩不做任何信息提示。2. 柱面信息面如遇避让不开的设施（如：消防栓、配电箱、各类管线两条以上）时应避让。附录：1.3 墙面涂刷导向系统项目：墙面涂刷技术规范：踢脚线：高150mm 灰色（同地面材质、颜色）从踢脚线往上至3000mm之间墙面涂刷字体：华康黑体W5-A加粗，或艺术字体，白色规格：中文字大小为600mm，英文大小为250mm.字距地高度为1000mm 电梯间垂直交通信息不小于100mm。颜色：按分区色标内容：以垂直交通信息（如客梯、观光梯、卸货梯等）、区域性位置标识（如百货、超市、出入口等）进行涂刷为主。注意：墙面导向信息以车流为主，字体要清晰。如客流导向信息与车流发生冲突，以车流导向信息为主。主要材料：立邦漆、环氧树脂地坪漆工艺要求：墙面平整度需达到相应标准，用美纹纸框出相应色带部位，均匀涂刷。对于墙面图案部分采用不干胶雕刻模板，按施工文件要求贴至指定位置后涂刷白色涂料的方法进行施工，保证颜色均匀。点位原则：在垂直交通位置处、区域位置处（如百货、超市、出入口等）、重要交通转换处、长距离通道处，设置墙面导向或位置信息和设计的主题色彩方案。图例示范：图例6 注：墙面图案根据主题不同，依据设计单位设计而定注意： 1.墙面导向信息的箭头方向必须与交通流线一致。2.功能指示中的方位指示与交通指示中的方向指示有冲突时，其表现形式要求有显著区别。3.墙面文字信息组合方式要分组明晰，尺寸高度尽量统一，谋求整体协调性。4.对墙面有消防栓、配电箱、各类管线的地方在不影响信息识别的情况下进行合理避让。附录：1.4 行人导向线系统项目：行人导向线（又名：人车分流线）技术规范：整体黄色宽度：600mm颜色：1.底色为中黄（色号：GSB05-1426-2001中的49 Y07) 2.导向信息文字、图标：绿色（同停车区颜色）内容： 只提示步行街+百货+超市+导向箭头（含观光梯、扶梯）+脚印字体：黑体 字高：60mm主要材料：环氧树脂地坪漆、标线漆（图形或字体进行涂刷）工艺要求：确定宽度后，用胶带在地面贴划出具体的导向线边缘位置，用区别与车位、车道地面的颜色，用耐磨的环氧树脂面漆进行涂刷。涂刷前需要清理地面，保证基本无尘，涂刷后进行72小时的地面养护后，再采用贴膜的方式依照下图位置粘贴，或采用铁质模具的方式放置好后进行标线漆的涂刷或手工涂刷。图形样式需统一设计并施划。点位原则：1.便于停车场的行人寻找到就近的垂直交通通道或主力店方向；2.行人导向线信息涂刷在垂直交通位置处、长距离通道处、重要转弯位置处。3.当双行车道宽度6500、单向车行道宽度3500时，不宜设置行人导向线。图例示范：图例7-1（行人导向线示意图-颜色应为黄底、绿字）图例7-2（行人导向线示意图-颜色应为黄底、绿字）附录：注意应用采用国家标准图形符号如：扶梯、电梯等。图形符号更容易加深顾客对位置的判断和印象。2标识系统：2.1 停车场出入口位置标识灯箱项目：停车场出入口位置标识灯箱技术规范：安装方式：测量坐标位置；校正水平位置，并测量门式底边与坡道迎面墙底边的相对位置；打孔，固定方式可为悬挂门式或固定墙面形式。入口处为蓝底白字，出口处为黄底黑字。主要材料：2mm厚铝板、潘通为PANTONE黑4C的金属漆、 3mm厚亚克力面板、吊杆设置作用：停车场出入口位置标识灯箱为停车场的限高、限速、禁烟火、禁鸣及双向行驶的五合一组合。组合型出、入口标志，门式标志的优点在于：标志整齐、紧凑、美观且具现代感。图例示范：图例11-1（停车场出入口位置标识灯箱安装示意）图例11-2（停车场出入口位置标识灯箱实景示意图）增加户外车流导向指引标识户外车流导向标识 1 户外车流行驶方向标识（提示出车行驶方向） 注意：（以上形式仅为参考，具体样式尺寸请遵循国家标准设计）附录：2.2 车辆导向标识灯箱项目：车辆导向标识灯箱技术规范：安装方式：吊装，距离地面高度2400mm（货车通道区域按照实际交通流线情况设定）灯箱尺寸：2800x360x160mm灯箱颜色：潘通PANTONE黑4C 信息颜色：出口及提示信息黄色，警示禁止信息红色。中文：华康黑体W5-A，英文：Helvetica中文字尺寸：不小于130mm 英文字尺寸：不小于7mm 禁止标志：270mm 主要材料：2mm厚铝板、潘通为PANTONE黑4C的金属漆、 3mm厚亚克力面板、吊杆工艺要求：铝板烤漆工艺，内置日光灯管、镇流器。使用可开启式灯箱，便于后期维修保养。区域指示信息可更换。电源要求：单设回路，能够分区控制开关。信息点位原则：左侧色彩按分区颜色标准指定、信息为当前分区。仅用文字指引出口信息，与上下通往B1、B2、B3坡道的楼层信息，图形符号提示禁止左转、禁止直行、禁止右转、禁行等信息。重要区域可加人性化文字信息。图例示范：图例9-1（车辆导向标识灯箱）图例9-2（车辆导向标识灯箱照片效果）图例9-3（车辆导向标识灯箱安装示意）点位原则：1.所有点位应遵循设置在转弯前一米建议与柱子对齐）。2.在车行通道长度大于100米时，每隔30-50米之间设置接力点位。3.丁字路口点位示意：单行线点位设置：双行线点位设置：4.十字路口点位示意：单行线点位设置：双行线点位设置：附录：2.3柱面客流导向标识灯箱项目：柱面客流导向标识灯箱技术规范：安装方式：化学锚栓固定，距离地面高度1050mm柱面客流导向标识灯箱1200x600x40mm或1500x600x40mm信息原则：步行街、百货、超市、联发主力店（国美电器、万达国际影城、大歌星KTV、大玩家电玩、楼座、酒店、大型酒楼或餐饮），柱面信息就近指示；纵向排列不得超过六行, 同方向文字不超过五行，横向不得超过七个汉字，规格：字体高不小于60mm。主要材料：2mm厚铝型材、3mm厚亚克力导光面板、高清写真灯箱片工艺要求：亚克力板、铝型材烤漆工艺，内置T5日光灯、镇流器。使用可开启式灯箱，便于后期维修保养。电源要求：单设回路，能够分区控制开关，暴露在柱面分区色处的金属管需喷制成与踢脚色带色彩一致。点位原则：1. 标识应面向车道侧。2. 导向信息内容错开进行排布。3. 停车场面积为10万平米，约100个柱面客流导向标识灯箱。4. 在行人导向线一侧安置标识点位。5. 同一通道上标识间的覆盖面积约在40-50米之间。4.安装在柱面A面，既面向车道侧。图例示范：图例10-1（柱面客流导向标识灯箱图案根据主题不同，依据设计单位设计而定）图例10-2（柱面客流导向标识灯箱照片效果）附录：2.4 墙面垂直交通导向灯箱项目：墙面垂直交通导向灯箱技术规范：设置位置在电梯间门右侧墙面处。安装方式：化学锚栓固定，距离地面高度1050mm柱面客流导向标识灯箱1500x900x40mm。内容：各楼层主力店信息包括步行街、百货、超市、联发主力店（国美电器、万达国际影城、大歌星KTV、大玩家电玩、楼座、酒店、大型酒楼或餐饮）。要求最小字体不小于45mm字体：华康黑体W5-A、汉仪中黑、汉仪中圆主要材料：2mm厚铝型材、3mm厚亚克力导光面板、高清写真灯箱片工艺要求：亚克力板铝型材烤漆工艺，内置T5日光灯、镇流器。使用可开启式灯箱，便于后期维修保养。在墙面走电金属管需喷制成与踢脚或色带的色彩一致。图例示范：附录：2.5 电梯间位置标识项目：电梯间位置标识技术规范：根据现场实际情况，设置位置在电梯间附近柱面侧装电梯间位置标识，电梯间吊挂标识安装方式：吊挂或化学锚栓固定内容：电梯间对应主力店信息，或电梯编号。包括步行街、百货、超市、联发主力店（国美电器、万达国际影城、大歌星KTV、大玩家电玩、楼座、酒店、大型酒楼或餐饮）。要求最小字体不小于400mm字体：华康黑体W5-A、汉仪中黑、汉仪中圆主要材料：拉丝外壳不锈钢、3mm厚亚克力导光面板工艺要求：拉丝外壳不锈钢内衬3mm厚亚克力导光面板，内装发光LED灯图例示范：方案1 柱面侧装形式方案2 吊挂形式附录：在特殊区域为增强识别性，可以将方案一方案二结合，设置电梯间位置标识2.6 平面图灯箱项目：平面图灯箱技术规范：在垂直交通的电梯间内（如百货、超市、出入口等）设置楼层综合信息平面图，并将本层平面图加大。尺寸：根据现场实际情况确定。内容：所有各楼层的平面图、主力店、电梯间、公共服务设施、您所在位置等。注意：要求设计单位设计为立体平面图主要材料：不锈钢、金属边框设置作用：采用高清喷绘，绷裱在金属边框上。将整体固定在指定位置上。图例示范：图例8-1（平面图示例）图例8-2（平面图实现效果举例）附录：3. 环氧树脂地坪漆关键参数项目：环氧树脂地坪漆技术规范：1.环氧树脂地坪漆：1.1.行车道色标：深灰 71 B01 或 银灰 74 B04 （要求亚光、半亚光效果）1.2.停车区色标：鲜绿 22 BG04（要求亚光、半亚光效果）1.3行人导向线：底色中黄49 Y 07，信息为绿色（同停车区颜色），车位线、车位号、斑马线、行车方向线、路缘线等为白色。2.环氧树脂地坪漆厚度要求：2.5mm。采用标准：漆膜颜色标准色样卡GSB05-1426-2001 全国涂料和颜料标准化技术委员会主要材料：环氧树脂地坪漆图例示范：图例9地面用色示例附录施工要求：地面平整度：2米之内偏差不大于3mm；混凝土的表面含水率不得高于5%；要求混凝土不空鼓、不开裂、无松散物；混凝土基面不要被各种酸、碱、盐以及油污，油漆污染，特别是硅酮类物质污染。精选范本
