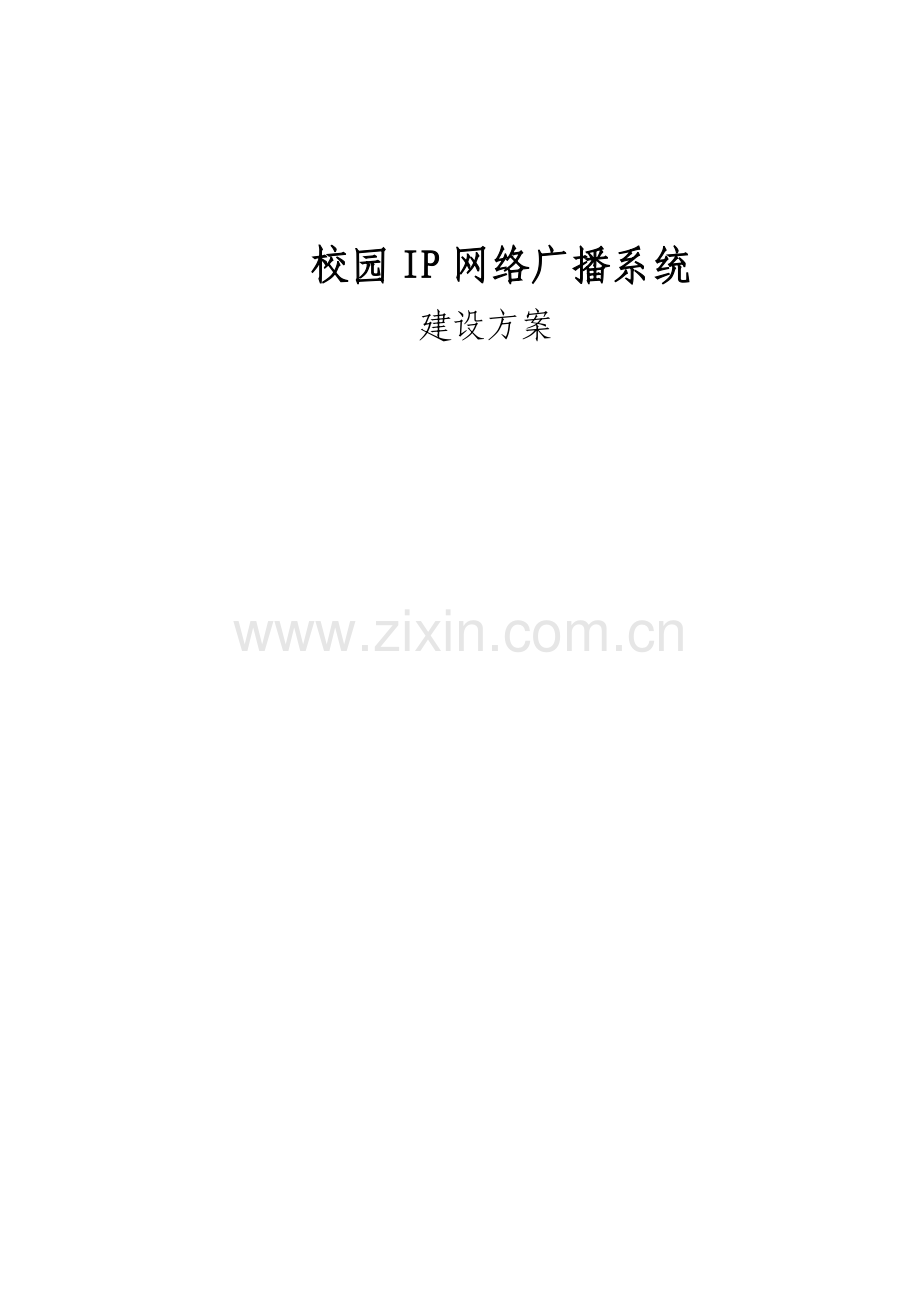

校园IP网络广播建设方案.doc

上传人:丰**** 文档编号:4980911 上传时间:2024-10-21 格式:DOC 页数:19 大小:324.54KB
下载 相关 举报
校园IP网络广播建设方案.doc_第1页
第1页 / 共19页
校园IP网络广播建设方案.doc_第2页
第2页 / 共19页
校园IP网络广播建设方案.doc_第3页
第3页 / 共19页
校园IP网络广播建设方案.doc_第4页
第4页 / 共19页
校园IP网络广播建设方案.doc_第5页
第5页 / 共19页
点击查看更多>>
资源描述

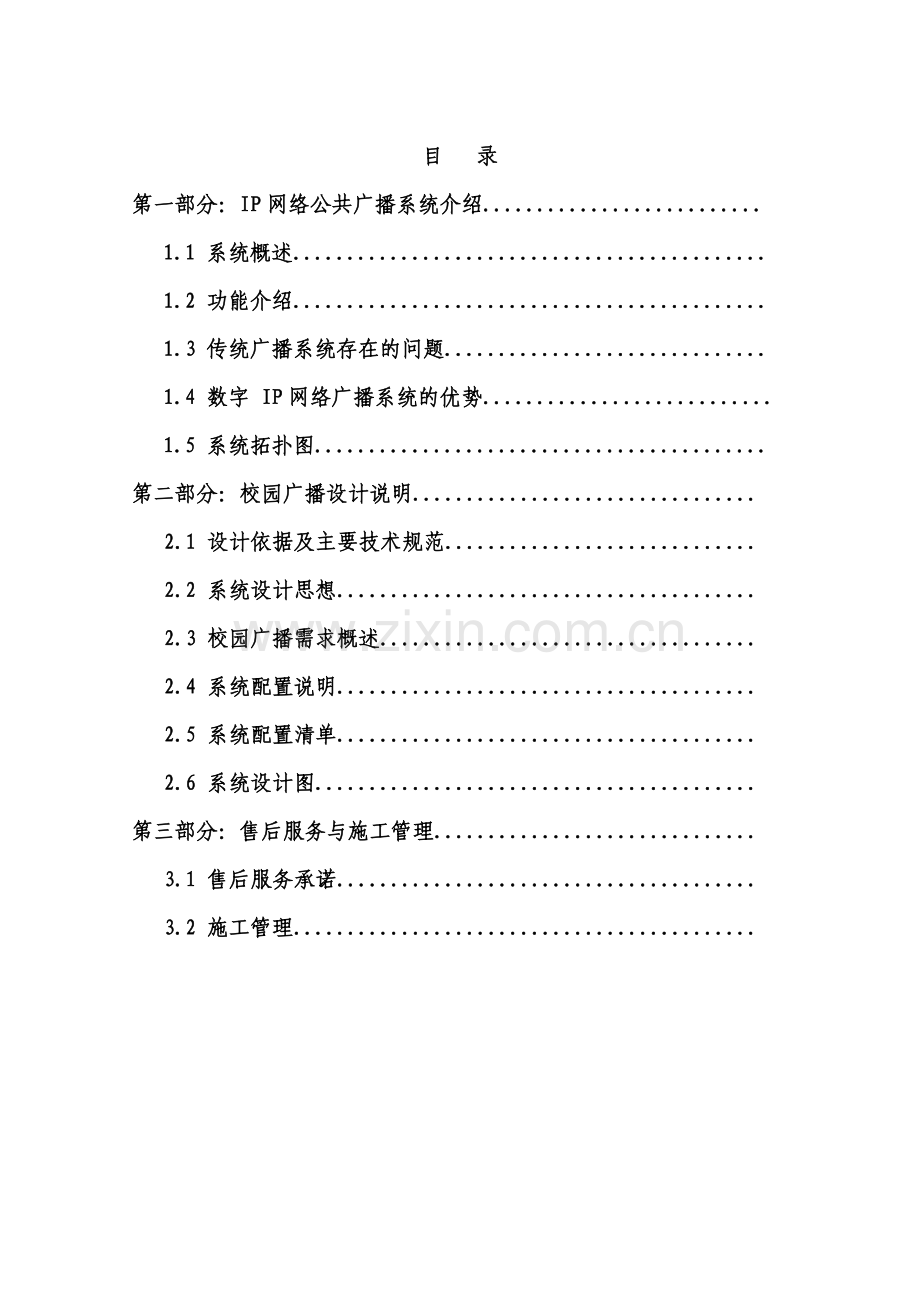

1、校园IP网络广播系统建设方案 目 录第一部分:IP网络公共广播系统介绍.1.1 系统概述.1.2 功能介绍.1.3 传统广播系统存在的问题.1.4 数字IP网络广播系统的优势.1.5 系统拓扑图.第二部分:校园广播设计说明. 2.1 设计依据及主要技术规范. 2.2 系统设计思想. 2.3 校园广播需求概述. 2.4 系统配置说明. 2.5 系统配置清单. 2.6 系统设计图.第三部分:售后服务与施工管理. 3.1 售后服务承诺. 3.2 施工管理.第一部分:IP网络公共广播系统介绍1.1 系统概述IP网络广播系统采用当今世界广泛使用的TCP/IP网络技术, 将音频信号以标准IP包形式在局域网

2、和广域网上进行传送,是一套纯数字传输的双向音频扩声系统。彻底解决了传统广播系统存在的音质不佳,维护管理复杂,缺乏互动性等问题。该系统设备使用简单,安装扩展方便,只需将音频终端接入计算机网络即可构成功能强大的数字化广播系统,每个接入点无需单独布线,真正实现计算机网络、数字视频监控、公共广播的多网合一。IP网络广播系统是完全不同于传统广播系统、调频寻址广播系统和数控广播系统的产品。因建立在通用网络平台上,并融入自有知识产权的数字音频技术,多方面体现了显著的优越性:功能方面:可独立控制每个终端播放不同的内容(如:局域网内200个终端同时播放200路节目)。不仅能够完全实现传统广播系统的功能(如:定时

3、打铃、分区播放、消防报警等),而且还具备终端自由点播、终端间双向对讲等功能;传输方面:音频传输距离无限延伸,可运行在跨网关的局域网和Internet网上,支持大范围的重要型应用,从主校区到分校区集中控制广播,从公司总部到各个地区分部的同声广播,实现快速、可靠的信息沟通。每路节目占用带宽仅0.1Mbps;音质方面:终端输出音质接近CD级(44.1K, 16bit), 满足对声音质量要求较高的场合,如高考、大学四六级考试听力播放,及教室里的日常外语听力训练,每个发音都可以清晰可辨,不再为含混不清的声音所困扰;可靠性方面:服务器(Windows操作系统)与IP网络主控机(嵌入式操作系统)提供双重保险

4、,如一方故障,另一方可接管所有终端,确保系统基本功能正常运行。主控机与终端均采用工业级芯片,全天24小时工作,完全不受病毒侵扰。借助于成熟的以太网络硬件,整套系统无需额外的线路维护。产品应用范围: 学校 高速公路 宾馆大厦 商业连锁店 大中型企业1.2 功能介绍l 涵盖传统广播系统所有功能 包括自动打铃、课间音乐播放、校领导讲话、播送通知和转播电台节目等l 系统基于IP网络,遵循TCP/IP协议一线多用,充分利用校园网络资源,避免重复架设线路,有以太网接口的地方就可以接数字广播终端,真正实现广播、计算机网络的多网合一。l 双主控系统由计算机服务器和嵌入式IP网络主控机组成的双主控系统,两者可同

5、时协调管理,也可以独立运行,有效提升系统可靠性。l 任意选择寻呼通过IP网络寻呼话筒或网上的任意一台计算机,能指定全部、局部或单个终端,实现广播寻呼。工作站软件还支持跨越Internet的远程寻呼。l 实时采播将外接音频(卡座、CD、收音机、话筒等)接入音频服务器实时压缩成高音质数据流,并通过校园网络发送广播数据,安装在不同教室的数字广播终端可实时接收并通过自带音箱进行播放。l 定时播音数字广播终端具有独立IP地址,可以单独接收服务器的个性化定时播放节目。教师将需要使用的教材或课件存储在服务器硬盘上,并使用专门软件编制播放计划,系统将按任务计划实现全自动播出。l 多路分区播音系统可设定任意多个

6、组播放制定的音频节目,或对任意指定的区域进行广播讲话;服务软件可远程控制每台终端的播放内容(划定区域播放)和音量等。l 双向对讲寻呼话筒与终端之间,终端与终端之间可以实现双向对讲功能。用于日常联络和应急通讯。l 教室自由点播教师通过遥控器控制分布在每个教室的数字广播终端完成音频服务器中数据库的任意点播。操作简单方便。可彻底“摒弃上外语课带录音机到教室的教学方法”,教师只需要用遥控器选择相应的课程内容,按一下播放即可!无需倒带、换面等繁琐的操作。l 教室本地扩音数字广播终端提供音频输入(包括线路输入和话筒输入)功能。教室计算机的音频输出可接入语音终端,经扩音播出。l 教室U盘播放数字广播终端具有

7、USB接口。可插入普通U盘,在终端液晶屏上显示MP3文件名,用遥控器控制MP3文件的播放、暂停、快进、快倒、上一曲、下一曲,从音箱扩音播出。l 功放电源智能控制数字广播终端根据语音信号的有无,自动切换外接功放的电源,避免功放24小时长时间工作。终端还能根据设定触发强切电源。l 消防联动系统可接入消防报警信号,实现消防联动广播,并支持邻层报警。终端带强切功能,可控制三线制音控器。l 音频素材制作实现数字素材的录制、转换和剪辑。系统服务器可存储数千小时以上的音乐节目。1.3 传统广播系统存在的问题l 技术落后,兼容性、扩展性不佳现有广播基本都是采用模拟传输,人工管理的工作方式,系统易受环境干扰,多

8、路广播时容易产生串音。无法实现数字格式音频文件在终端直接播放,无法与网络连接,以真正实现音源数字化、播放管理自动化。l 功能单一目前广播设备只能用于6路以内的节目,无法满足现代工程对高音质且多至几十路节目广播的要求。l 安装复杂、维护不便由于定压有线广播是严格按照阻抗与功率匹配的原则进行配置,往往因一台变压器或音箱故障而烧坏功放,影响整个广播。l 可管理性欠缺、无法进行远程控制由于只能以专用播放设备(磁带、唱片、CD机等)和储存了MP3文件的计算机作为音源,需要专人在专门地点管理广播内容,因此无法使用现代技术对广播音源进行有效管理,更无法进行远程播放控制,不利于广播系统的灵活应用,造成资源浪费

9、。1.4 数字IP网络广播系统的优势l 更强的功能纯数字广播系统,涵盖了传统校园广播系统的所有功能。并实现了音频点播的功能(AOD)。并充分利用了校园网络的资源,可随时随地获取网络上的音频资源。由于每个终端有独立的IP地址,因而可以控制任意一个终端播放不同的节目l 更好的音质由于采用了网络传输技术,使音频信号无传输干扰及失真。采用了MP3压缩算法占用网络带宽低(8k-128k)又能保证音质保真度,经测试采用44.1khz 16bit采样128kbps速率压缩 通频带(线路输出) 20-16khz,失真度3%l 更高的可靠性校园广播系统的不稳定因素主要取决传输线路的质量,不合理的传输线路或造成不

10、稳定甚至烧毁大功率的定压功率放大器。纯数字广播系统由于借助于成熟的以太网络通讯技术,每一个终端设备相当于一台联入校园网络的简易计算机。用户只需要保证网络的畅通,无需增加其它的维护。l 更简单的安装安装简单。只要教室具备以下三个条件:有一个交流220V插座,有一个标准以太网络接入插座(RJ45)和一个摆下数字广播终端(一个音箱的体积)的位置。1.5 系统拓扑图第二部分:校园广播设计说明2.1设计依据及主要技术规范GYJ25-86厅堂扩声系统特性指标;GB4959-95厅堂扩声特性测量方法;GBJ76-84会议系统电及音频性能要求;GB/T14197-93声系统设备互连用连接器的应用;GB/T14

11、947-94声系统设备互连的优选配接值;GB/T15644-95视听系统设备互连用连接器的应用;GB/T15859-1995视听、视频和电视系统中设备互连的优选配接值;GB12060-89声系统设备一般术语解释和计算方法;GB3096-93城市区域环境的噪声标准JGJ/T16-92民用建筑电气设计规范。DBJ08-47-95智能建筑设计标准SJ2467通信设备汉语清晰度测试方法GB/T14476-93客观评价厅堂语言可懂度的“RASTI”法GB50116-98火灾自动报警系统设计规范GBJ232-90,92电气装置安装工程施工及验收规范剧院、电影院、多用途厅堂声学设计规范(国家标准送审稿)2.

12、2系统设计思想1)先进性和可扩展性现代信息技术的发展,新产品、新技术层出不穷。因此本系统在投资费用许可的情况下应充分利用现代最新技术,以使系统在尽可能长的时间内与社会发展相适应。但由于现代科学技术的飞速发展,故必须充分考虑今后的发展需要,设计方案必须具备前瞻性和可扩展性。这种可扩展性不仅充分保护了甲方的投资,而且具有较高的综合性能价格比。本设计对此均作了充分考虑,选用了先进的IP网络公共广播系统,极便于系统的扩展和升级。 2)科学性和规范性公共广播系统与一般音响系统不同,是一个先进复杂的综合性系统工程,必需从系统设计开始,包括施工、安装、调试直到最后验收的全过程,都严格按照国家有关的标准和规范

13、,做好系统的标准化设计和科学的管理工作。最后提交正规的测试验收报告及全套施工图纸和技术资料供甲方存档。特别作为政府拨款项目,必须确保整个工程经得起各方面的和较长时间的严格考验。 3)安全性和可靠性公共广播系统的建设,直接影响着用户的使用效果、外部形象及投资回报,因此系统设计必须安全、可靠,本方案已充分考虑采用成熟的技术和产品,我们设计公共广播系统中主要设备均为著名品牌的产品,专业产品具有极高的可靠性和出色的性能表现已在国内各地成功应用并获很高的赞誉。并从线路敷设、设备安装、系统调试以及对甲方人员的技术培训等方面,都必满足可靠性的要求。4)系统配置经济性我们始终遵循公共广播系统选用设备的性能和价

14、格之比达到最佳的原则,保证公共广播系统配置具有很高的经济性和实用性。本设计综合吸取当前国内外公共广播系统的先进技术的特点,确保设备先进、格调高雅、音质优美、功能强大,操作简单。2.3校园广播需求概述校园公共广播是学校教育、教学基本的和必要的设备设施。随着现代科学技术的迅猛发展,校园公共广播的方式越来越多,功能越来越强,服务教学的作用越来越显著。IP网络公共广播系统以其超越传统模拟系统的技术平台优势,更能灵活实现各种需求。1)校园公共广播的主要作用1、发布作息钟声2、提供背景音乐(升旗、早操、眼操课、运动会等)3、集会扩声4、转播新闻5、共青团、学生会自办广播节目6、发布通知、寻呼以及其他语音信

15、息7、必要时播送通用的教学语音文件和语音听力考试文件8、必要时发布警笛及灾害性事故紧急广播2)校园公共广播的功能常用规范l 一般系统的基本要求:1. 应能发布实时的语音广播、录音广播以及转播国家和地方电台新闻。2. 应覆盖教学区内的各个课室、实验室、功能室、教师办公室、图书馆、礼堂、操场和宿舍,以及食堂和公共通道等地方。3. 广播覆盖区域应能分区控制,可视需要手动选通或关闭任何广播分区。4. 应具有强插功能。即能对任何选定的广播分区(包括已经关闭了的分区)强行插入寻呼广播或其他紧急广播。在发生突发性紧急事件时,应能强行发布警笛。5. 应能实现自动定时管理。包括定时接通/关闭广播系统的电源,定时

16、播放已编排好的钟声/音乐铃声或其他节目。l 高级系统的基本要求高级系统除应符合一般系统的基本要求外,还应具有下列功能:1、 节目分区,即可同时在不同的广播分区播送不同的节目。2、 可进行录音和简单的节目剪辑。3、 配置不间断电源(UPS),与直接供电系统配合使用。4、 配置可以自动切换的备用功放。5、 可向绿化带或休闲区发布背景音乐。6、 与消防中心联动。当消防中心发出警报时,广播系统能自动对相应分区强插警报。7、 支持中央集控(即可由局域网上的计算机远程监控广播系统的运行)。3)校园公共广播的工程常用规范1、 在常规情况下,校园公共广播信号通过布设在广播服务区内的有线广播线路或网络传输。2、

17、 校园公共广播信号也可用无线传输,但须接受有关无线电广播(或无线电通信)法规的管制。3、 校园公共广播原则上是单声道广播,但不排除根据实际需要在有条件的局部区域内营造立体声效果。4、 如果不考虑突发公共事件紧急广播,则广播功放的额定输出功率应不小于广播扬声器总功率的1.3倍。5、 室内广播功率传输线路应使用阻燃护套线,传输线截面宜保证衰减不大于3dB,且干线截面不小于1平方毫米;室外广播功率传输干线截面不宜小于1.5平方毫米。6、 线路应穿管或用线槽敷设(室内线管或线槽必须是阻然材料),不得与电力线路、电话线路、校园网络线共管或共槽。7、 课室音箱功率不少于5瓦。露天设置的音箱必须用全天候防水

18、音箱。8、 具有室外金属布线的广播系统考虑避雷设施。9、 由广播前置放大器到功放输出,信噪比不劣于75dB(线路输入)或60 dB(话筒输入);频响不劣于60 Hz15 kHz。功放的输出额定功率应与标称值相符,应有输出短路保护。扬声器系统的频响不劣于150 Hz12 kHz,灵敏度不劣于88 dB。2.4系统配置说明1)传输:全数字化传输,借助已有的计算机校园网传输信号,因此配置清单中不含网络设备,如交换机、光纤转换器、网线等。2)功能:按配置清单交付的广播系统,可实现定时打铃、背景音乐、听力考试、语言教学和消防报警功能,以及其他辅助应用。听力考试可同时播放多路数字音频(IP网络广播系统支持

19、每个终端同时播放不同的声音,有60个终端即60路节目)。详细内容,见1.2节功能介绍。3)优先权:消防联动广播 寻呼话筒 定时打铃 定时节目 教室点播4)组成: 本系统由广播控制中心及办公楼、教学楼、综合楼、体育场、学生生活区及校园内公共休闲区域等分区组成。广播控制中心:由系统管理服务器、IP网络主控机、调音台、数字调谐器、卡座、播音话筒、机柜等组成。办公楼:由数字广播终端、功放、分布在各楼层的室内音柱组成。实现接收校园广播节目等功能;教学楼:每个教室安装一台教学数字广播终端及音箱。实现接收校园广播节目、点对点控制、课件点播等功能;体育场:由数字广播终端、功放、室外音柱,以及无线话筒、有线话筒

20、、无线遥控器等辅助控制设备等组成。实现接收校园数字广播节目及本地扩音等功能;校园主干道休闲区:由数字广播终端、功放、艺术音箱组成。实现背景音乐播放。学生宿舍、科学馆、教学楼区室外分区:由数字广播终端、功放、音柱等组成。实现接收接园广播节目等功能,以及部分区本地播放扩音等功能。5)扬声器的布置设计: 系统保证了在有BGM背景音乐的区域,其播放范围内最远点的播放声压级80dB或高出环境背景噪声15dB。 紧急广播则要求通道任何部位到最近的一个扬声器的步行距离不超过25m,每个扬声器的额定功率不小于3W。由于学校为公众场所,下课时背景噪声较大,这就要求公共广播信号须大于噪声15dB以上,才能清晰有效

21、。最终的设计为背景音乐的声压级大于75dB,频响特性150Hz5kHz,3dB。6)功率放大器容量设计: 功放输出电压采用100V,考虑到线路损耗因素,功率放大器容量按该系统扬声器总数的1.31.5倍确定。第三部分:售后服务与施工管理3.1售后服务承诺1)保证1我公司保证向需方提供的设备是全新、完整、未使用过的。2为支持合同设备的运行和维护,我公司保证提供的技术资料是完整的、清楚的和正确的。2)安装调试1我公司将委派专业技术人员到现场进行安装调试。在安装调试过程中,我公司将对设备负绝对责任。 将严格按照投标方案的要求和产品出公司技术说明书进行科学的安装和调试。如有特殊情况须对部分安装方案进行更

22、改,需经双方协商解决。我公司将完全确保安装调试完成时间与双方商定时间相符。 如因自然或需方人为原因需要进行延时,双方将协商解决。2调试合格标准:对外购硬件设备,将以原公司使用说明所规定的标准为标准。对于需要我方技术所解决的系统连接部分,我们将以双方所确认的技术方案为标准。3)安装培训 我公司将根据合同清单提供详细的产品说明书,系统使用说明书。免费为用户培训使用和管理员2名以上,使之掌握整个系统的操作和基本维护技术。4)保修1 保修宗旨:及时响应,尽快解决,确保使用。2 保修期限:广播设备1年内免费保修,终生维修,软件免费升级;其它设备按原厂保修。保修和维修时间48小时内响应服务要求。3 保修期

23、后:对设备故障需更换的配件将以成本价提供。4 以下情况不在保修范围之内:设备的正常磨损和可耗费部件;由于使用方对设备不被授权的修改、不正确使用造成的设备问题;由于自然或战争破坏所引起的故障或创伤。3.2施工管理1)施工安排及资料管理1. 设置施工办公室、资料柜、材料、工具仓库;2. 购置足够的现场灭火器材及消防器材;3. 完善施工用水、电设施:(检查施工用电设施的安全性能及施工机具的安全性能)4. 组织好施工前安全教育工作;5. 要办好胸卡、备好安全帽;6. 组织有关技术员、施工员、各班组长熟识图纸及施工方案,进行技术交底,做好图纸变更记录。2) 文明施工措施1. 现场划分区域,施工安全及卫生

24、包干落实到责任人;2. 施工现场设监建仓库,保证材料不乱堆乱放;3. 保持道路畅通;4. 要进行文明施工教育,杜绝野蛮施工行为;5. 操作现场要保持清洁、整齐产将加强检查,将责任落实到班组;6. 杜绝浪费现象发生,对工具材料放置要整齐,禁止乱丢乱放;7. 加强宣传教育,保护完成成品,维护施工现场秩序,遵守市政府关于工地文明施工管理的有关规定和公司的文明施工管理规定。3) 建立健全资料管理1. 在施工现场设资料柜,并由专人存管;2. 开工前必须组织图纸会审,并做好会审记录;3. 开工前做好开工报告;4. 在施工过程中,内容发生变更时,须由提出方提出通知,并由工程建设方批准后方可施工,并把变更资料存档;5. 做好隐蔽工程验收记录和所有的技术资料收集、记录、并做好交接记录存档;6. 所有工程用材料、设备均有产品出厂合格证,及部门质量测试报告,收集齐全;7. 在工程竣工验收前5天,将所有工程技术资料整理完毕,交由甲方审查;8. 在工程竣工验收后15天内将竣工图移交甲方;9. 按要求保证“质量保证资料”齐全。4) 施工进度安排设备供货期为20天,设备安装调试期为60天,总工期为70天,在供货期内可以先敷设线材、管材等。
