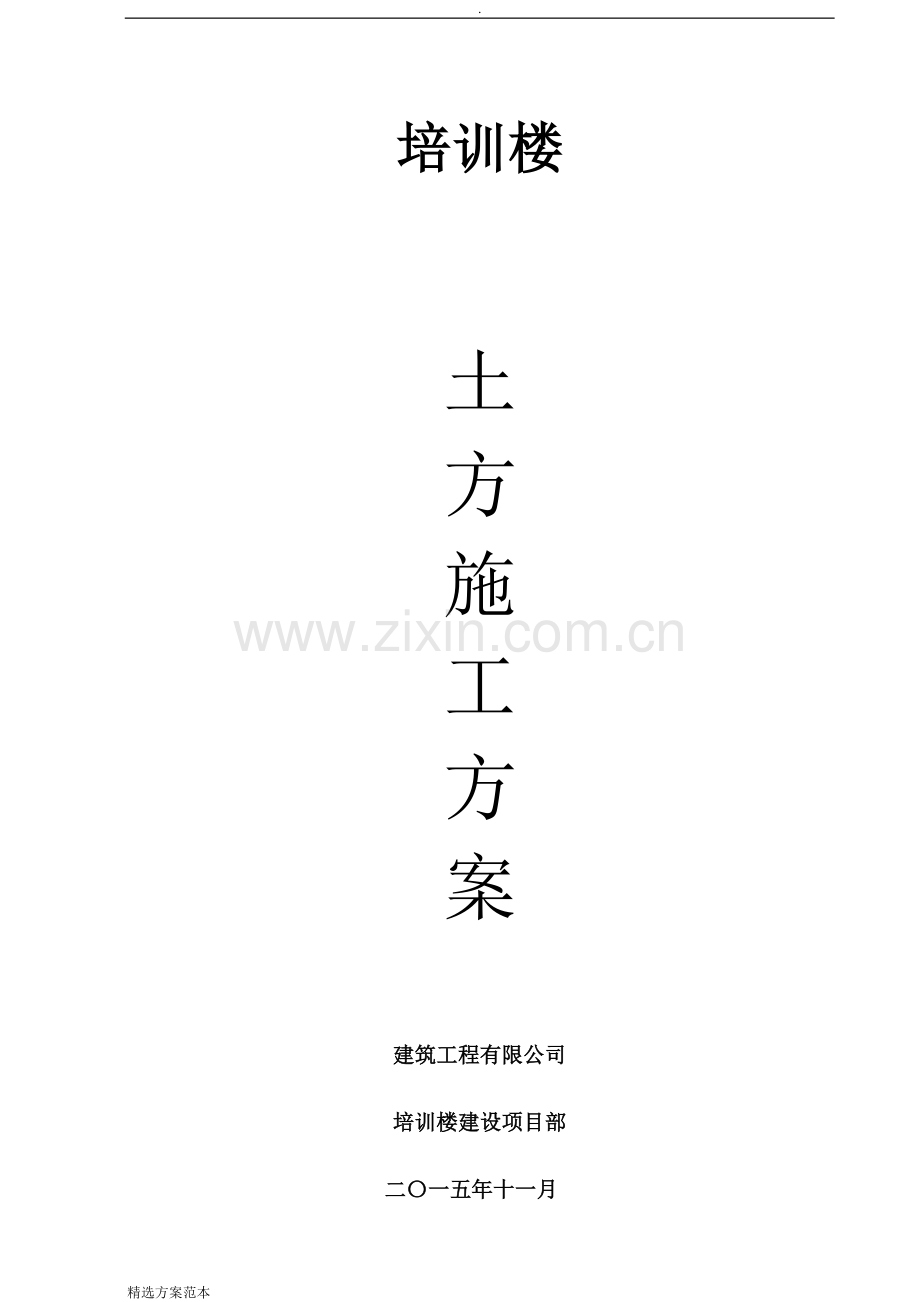

.培训楼土方施工方案 建筑工程有限公司培训楼建设项目部 二一五年十一月精选方案范本目 录编制依据.3一、工程概况.3二、施工准备（部署）.4三、工序流程.7四、质量标准.10五、土方开挖和支护施工注意事项.11六、成品保护措施.12 七、土方开挖施工中的质量控制要点.13 八、安全生产措施.15 九、文明施工措施.16 编制依据建筑地基基础施工质量验收规范（50202-2002）工程测量规范（50026-2007）建筑施工安全检查标准（59-2011）建设工程安全生产管理条例（国务院令393号）建设工程质量管理条例(国务院令279号)中华人民共和国建筑法（主席令46号）本工程施工图纸和投标文件本工程施工组织设计本工程岩土工程勘察报告公司管理手册及文件相关要求一、工程概况 本工程建设地址郫县校区，新建培训中心集住宿、培训基地、地下车库、餐厅、会议厅等一体最大限度满足教职员工及学生培训交流所需。建筑面积为12461，结构层数为地上8层，地下1层，其中地上面积9922，地下面积2539建筑高度29.85米。建筑结构安全等级为二级，设计使用年限50年。 （一）根据本工程工期紧的实际情况，本工程土方开挖量大，为提高施工机械化程度，采用机械大开挖为主、人工捡底为辅开挖方式。土方转运至甲方指定地点。在基础施工期间，密切注意基坑四周土质的变化，并制定相应的应急措施以备不测。二、施工（准备）部署（一）施工现场准备1、根据提供的建筑红线控制桩和水准点，进行场地控制网测设自燃地面标高的测量，并做好初测记录。2、对照施工总平面图和地形图，了解具体的土方工程量，施工中可能遇到的困难和障碍，施工的有得因素和形状地形有够继续利用等多方面的情况。3、做好现场施工用水、用电准备。4. 查勘施工现场摸清工程场地情况，收集施工需要的各项资料，包括施工场地地形，地貌、地质水文、河流、气象、运输道路、邻近建筑物、地下基础、管线、电缆坑基、防空洞、地面上施工范围内的障碍物和堆积物状况，供水、供电、通讯情况，防洪排水系统等等，以便为施工规划和准备提供可靠的资料和数据。5. 平整施工场地按设计或施工要求范围和标高平整场地，将土方弃到规定弃土区；凡在施工区域内，影响工程质量的软弱土层、淤泥、腐殖土、大卵石、孤石、垃圾、树根、草皮以及不宜作填土和回填土料的稻田湿土，应分别情况采取全部挖除或设排水沟疏干、抛填块石、砂砾等方法进行妥善处理，以免影响地基承载力。6. 清除现场障碍物将施工区域内所有障碍物，如高压电线、电杆、塔架、地上和地下管道、电缆、坟墓、树木、沟渠以及旧有房屋、基础等进行拆除或进行搬迁、改建、改线；对附近原有建筑物、电杆、塔架等采取有效地防护加固措施，可利用的建筑物应充分利用。7. 作好排水降水设施在施工区域内设置临时性排水沟，将地面水通过排水沟排入沉淀池集中沉淀后排入市政污水管道，排水沟纵向坡度不小于2，使场地不积水。根据地勘资料显示地下水位较低，所以不另行设置基坑降水措施。8. 准备机具、物资及人员作好设备调配，对进场挖土、运输车辆及各种辅助设备进行维修检查，试运转，并运至使用地点就位；准备好施工用料及工程用料，按施工平面图要求堆放。组织并配备土方工程施工所需各专业技术人员、管理人员和技术工人；组织安排好作业班次；制定较完善的技术岗位责任制和技术、质量、安全、管理网络；建立技术责任制和质量保证体系；对拟采用的土方工程新机具、新工艺、新技术，组织力量进行研制和试验。（二）施工技术准备1、制定详细的施工组织设计，以便指导施工。确定开挖路线、顺序、范围、基底标高、边坡坡度、排水沟、集水井位置以及挖出的土方堆放地点等。2、组织施工人员进行专业技术培训，经培训合格后，方可进场作业，各特殊工种需持证上岗。3、对所有进场施工人员进行技术安全交底，使其了解施工场地的情况和施工技术要求，熟悉定点放线桩位和标高等。4、经纬仪、水准仪、钢尺做好计量检测，取得检测合格证，并保证在有效期内方可使用。5、进场后进行定位放线，做好轴线控制桩和基准点，并进行妥善保护，请、建设单位及时验线。（三）设备的准备拟投入本土方工程主要施工机械及材料设备清单编号机 具 型 号数量备 注反铲履带式挖掘机2台斗容量1.5立方米成工“500B”型装载机2台自卸式卡车10台标载5T潜水泵（备用）5台1.5电子经纬仪2台水准仪2台自动调平彩条布3000覆盖基坡,防止雨水冲刷垮方（四）人员的准备序号名称人数（人）1专职安全员22质量员13测量员34挖土机司机25装载机司机26汽车司机107水电工28工人50（五）工期计划1、本基坑挖土方工程因涉及到喷锚护壁随挖土方作业故分三层开挖以配合护壁施工，计划工期为9天，最早开始时间12月5日，最早结束时间12月14日。三、工序流程1. 场地开挖根据本工程现场特点，挖出土方须转运至建设单位指定地点（学校内场地）。因大面积基础群基坑底标高不一，机械开挖次序采取先整片开挖至设计标高0.00以下5.6米位置，实际开挖（基坑深度）4.9米。然后再挖建筑物基础较深部位（如电梯井、集水坑等）。并在18轴方向修筑10%15%坡道，以便挖土及运输车辆进出。 2边坡开挖（1）场地边坡开挖应采取沿等高线自上而下，分层、分段依次进行，在边坡上采取多台阶同时进行机械开挖时，上台阶应比下台阶开挖进深不少于30m，以防塌方。（2）边坡台阶开挖，应作成一定坡势，以利泄水。边坡下部设有护脚及排水沟时，应尽快处理台阶的反向排水坡，进行护脚矮墙和排水沟的砌筑和疏通，以保证坡脚不被冲刷和在影响边坡稳定的范围内不积水，否则应采取临时性排水措施。（3）边坡开挖对软土土坡或易风化的软质岩石边坡在开挖后应对坡面、坡脚采取喷浆、抹面、嵌补、护砌等保护措施，并作好坡顶、坡脚排水，避免在影响边坡稳定的范围内积水。3、 基坑、槽和管沟开挖基坑（槽，下同）开挖，应先进行测量定位，抄平放线，定出开挖长度，按放线分块（段）分层挖土。根据土质和水文情况，采取在四侧放坡，以保证施工操作安全。基坑长度应稍大于基础长度。如超过表6-42规定的深度，应根据土质和施工具体情况进行放坡，以保证不坍方。其临时性挖方的边坡值可按表6-43采用。放坡后基坑上口宽度由基坑底面宽度及边坡坡度来决定，坑底宽度每边应比基础宽出30，以便施工操作。基坑（槽）和管沟不加支撑时的容许深度 表6-42项次土的种类容许深度（m）1密实、中密的砂子和碎石类土（充填物为砂土）1.002硬塑、可塑的粉质粘土及粉土1.253硬塑、可塑的粘土和碎石类土（充填物为粘性土）1.50注：设计有要求时，应符合设计标准。如采用降水或其他加固措施，也不受本表限制。开挖深度对软土不超过4m，对硬土不超过8m。当开挖基坑（槽）的土体含水量大而不稳定，或基坑较深，或受到周围场地限制而需用较陡的边坡或直立开挖而土质较差时，应采用临时性支撑加固，基坑、槽每边的宽度应比基础宽1520，以便于设置支撑加固结构。挖土时，土壁要求平直，挖好一层，支一层支撑，挡土板要紧贴土面，并用小木桩或横撑木顶住挡板。开挖宽度较大的基坑，当在局部地段无法放坡，或下部土方受到基坑尺寸限制不能放较大坡度时，应在下部坡脚采取加固措施，如采用短桩与横隔板支撑或砌砖、毛石或用编织袋、草袋装土堆砌临时矮挡土墙保护坡脚。基坑开挖程序一般是：测量放线切线分层开挖排降水修坡整平留足预留土层等。相邻基坑开挖时，应遵循先深后浅或同时进行的施工程序。挖土应自上而下水平分段分层进行，每层0.3m左右，边挖边检查坑底宽度及坡度，不够时及时修整，每3m左右修一次坡，至设计标高，再统一进行一次修坡清底，检查坑底宽和标高，要求坑底凹凸不超过2.0。基坑开挖应尽量防止对地基土的扰动。当用人工挖土，基坑挖好后不能立即进行下道工序时，应预留30以上一层土不挖，待下道工序开始再挖至设计标高。采用机械开挖基坑时，为避免破坏基底土，应在基底标高以上预留一层由人工挖掘修整。使用铲运机、推土机时，保留土层厚度为30以上，使用正铲、反铲或拉铲挖土时为30以上。雨季施工时，基坑槽应分段开挖，挖好一段浇筑一段垫层，并在基槽两侧围以土堤或挖排水沟，以防地面雨水流入基坑槽，同时应经常检查边坡和支撑情况，以防止坑壁受水浸泡造成塌方。基坑开挖时，应对平面控制桩、水准点、基坑平面位置、水平标高、边坡坡度等经常复测检查。基坑挖完后应进行验槽，作好记录，如发现地基土质与地质勘探报告、设计要求不符时，应与有关人员研究及时处理。四、质量标准1、主控项目基坑、基槽场地的基土土质必须符合设计要求，并严禁扰动。机械和人工清槽时，放线工要配合钉桩等。2、一般项目机械挖方工程外形尺寸的允许偏差及检验方法见下表项次项目允许偏差（）检验方法1表面标高050和水准议检查2长度、宽度-0用经纬仪拉线和尺量检查3边坡坡度不允许观察或坡度尺检查五、土方开挖和支护施工注意事项1大型挖土及降低地下水位时，应经常注意观察附近已有建筑或构筑物、道路、管线，有无下沉和变形。如有下沉和变形，应与设计和建设单位研究采取防护措施。2土方开挖中如发现文物或古墓，应立即妥善保护并及时报请当地有关部门来现场处理，待妥善处理后，方可继续施工。3挖掘发现地下管线（管道、电缆、通讯）等应及时通知有关部门来处理，如发现测量用的永久性标桩或地质、地震部门设置的观测孔等亦应加以保护。如施工必须毁坏时，亦应事先取得原设置或保管单位的书面同意。4支护应挖一层支护好一层，开挖深度每层最大深度不超过2米，开挖后由护壁班组对边坡进行支护，护壁支护时应严格按照护壁专项方案施工。5、土方开挖施工平面布置图：六、成品保护措施1、开挖时应注意保护测量控制定位桩、轴线桩、水准基桩，防止被挖土和运土机械设备碰撞、行驶破坏。2、开挖时不能勾断或挖破预制桩。3、基坑四周应设排水沟、集水井，场地应有一定坡度，以防雨水浸泡基坑和场地。4、基坑边坡的支护结构，在开挖全过程中要做好保护，不得随意拆除或损坏。5、施工中如发现有文物或古墓等，应妥善保护，并应及时报请当地有关部门处理后方可继续施工。6、夜间施工应设足够的照明，防止地基、边坡超挖。7、在完成土方开挖和承台垫层砼后，应及时进行桩检测并组织相关单位进行桩基验收。七、 土方开挖施工中的质量控制要点1对定位放线的控制控制内容主要为复核建筑物的定位桩、轴线、方位和几何尺寸。根据规划红线或建筑物方格网，按设计总平面图复核建筑物的定位桩。可采用经纬仪及标准钢卷尺进行检查校对。按设计基础平面图对基坑、槽的灰线进行轴线和几何尺寸的复核，并检查方向是否符合图纸的朝向。工程轴线控制桩设置离建筑物的距离一般应大于两倍的挖土深度；水准点标高可引测在已建成的沉降已稳定的建（构）筑物上，或在建筑物稍远的地方设置水准点并妥加保护。挖土过程中要定期进行复测，校验控制桩的位置和水准点标高。2对土方开挖的控制控制内容主要为检查挖土标高、截面尺寸、放坡和排水。土方开挖一般应按从上往下分层分段依次进行，随时做成一定的坡势。如用机械挖土，深5m以内的浅基坑可一次开挖。在接近设计坑底标高或边坡边界时应预留300以上厚的土层，用人工开挖和修整，边挖边修坡，以保证不扰动土和标高符合设计要求。遇标高超深时，不得用松土回填，应用砂、碎石或低强度等级混凝土填压（夯）实到设计标高；当地基局部存在软弱土层，不符合设计要求时，应与勘察、设计、建设部门共同提出方案进行处理。挖土必须做好地表和坑内排水、地面截水和地下降水，地下水位应保持低于开挖面500以下。3基坑（槽）验收基坑开挖完毕应由施工单位、设计单位、或建设单位、质量监督部门等有关人员共同到现场进行检查、鉴定验槽，核对地质资料，检查地基土与工程地质勘察报告、设计图纸要求是否相符合，有无破坏原状土结构或发生较大的扰动现象。一般用表面检查验槽法，必要时采用钎探检查、或洛阳铲探检查，经检查合格，填写基坑槽验收、隐蔽工程记录，及时办理交接手续。4土方开挖工程质量检验标准（表6-46）。土方开挖工程质量检验标准（） 表6-46项序项目允许偏差或允许值检验方法柱基、基坑、基槽挖方场地平整管沟地（路）面基层人工机械主控项目1标高5030505050水准仪2长度、宽度（由设计中心线向两边量）200300500100-经纬仪、用钢尺量501001503边坡设计要求观察或用坡度尺检查一般项目1表面平整度2020502020用2m靠尺和楔形塞尺检查2基底土性设计要求观察或土样分析注：地（路）面基层的偏差只适用于直接在挖、填方做地（路）面的基层。八、安全生产措施（一）现场建立安全领导小组，全体人员应认真执行各种安全操作规程及有关规定。施工前，施工负责人应向操作人员做专项技术安全交底，关键部位要下作业指导书；（二）施工人员进入现场要服从安全员的指导和监督，进场施工人员必须符合政府有关劳务用工的有关规定及条例，证件齐全；施工人员进入现场要进行“三级”安全教育；每天班前5分钟。施工负责人必须做到施工安全注意事项专项交底；（三）夜间施工，工地应有足够的照明；（四）土方施工机械和运输车辆在进行彻底的检修和保养，确保施工机械的正常运转；（五）施工时，挖掘机严禁碰撞支护结构。（六）土方开挖后,沿基坑周边搭设高度不小于1.2m的维护栏杆，维护栏杆应距基坑边500开始搭设，避免人员跌落坑中；九、文明施工措施1、所有土方运输车辆入现场后禁止鸣笛，以减少噪音；2、所有施工人员应保持现场卫生，生产及生活垃圾装入运土车中带走，不得随处抛洒，保持现场环境卫生；3、为保持环境卫生，避免运土在现场和道路上四处遗撒，土方运输车辆必须选用符合要求的封闭车辆，同时在大门进出口设置车辆清洗场，出场车辆必须经过清洗后出场；4、每天收车后，项目经理部指派专人清扫马路，以达到环卫要求。 建筑工程有限公司 培训楼建设项目部 二0一五年十二月
