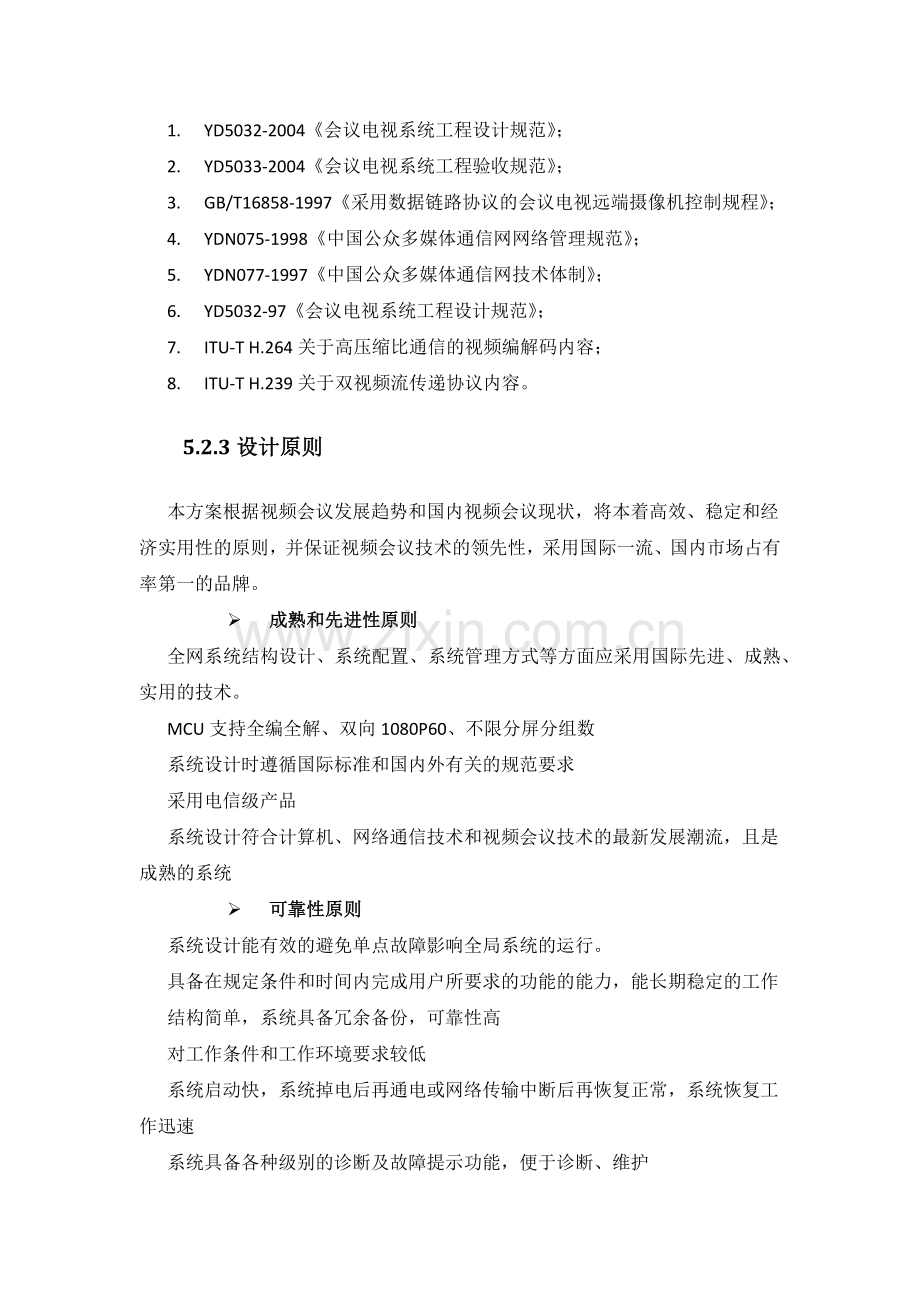

项目综述随着IT技术的发展以及视频会议需求的日益提高，特别是H.264视频编解码技术的发展为视频图像带来革命性的变革，高清视频已经成为视频会议系统应用的基本需求。尤其在公安系统的日常沟通、集体会商、应急指挥等诸多应用场景下，极致高清的视频需求愈来愈发迫切。视频会议系统建设预计分为两个阶段：第一阶段将市局的原有MCU替换，增加一台高可靠性、安全性、大容量的全适配MCU（配置24路1080P60fps的接入容量），保证市局与各区县及派出所的原有视频会议系统无缝兼容。第二阶段将新增2个高清终端会场，采用公安IP专线网络互联互通方式，加入会议；建成后的视频会议系统，采用分布式一体化架构，以市局为主会场，各个县局分支为节点，形成统一的视频会议系统。5.2需求分析5.2.1总体要求1、支持多组多画面会议，至少支持2组以上24画面合成会议。2、支持全编全解技术，支持1080P60帧编解码。3、具备较强的抗丢包能力，在10%丢包下，语音连续清晰，视频清晰流畅，基本感觉不到丢包影响；在20%丢包下，语音较清晰连续，视频偶有卡顿。4、能够在不改变现有连接方式的前提下与现网德州市公安局下级公安机关已有视频会议终端互联互通。5.2.2建设依据本系统方案建设均遵守国家现行的规范与标准，对我国未制定的规范则参照相应的国际标准执行。包括但不限于以下规范：1.YD5032-2004会议电视系统工程设计规范；2.YD5033-2004会议电视系统工程验收规范；3.GB/T16858-1997采用数据链路协议的会议电视远端摄像机控制规程；4.YDN075-1998中国公众多媒体通信网网络管理规范；5.YDN077-1997中国公众多媒体通信网技术体制；6.YD5032-97会议电视系统工程设计规范；7.ITU-T H.264关于高压缩比通信的视频编解码内容；8.ITU-T H.239关于双视频流传递协议内容。5.2.3设计原则本方案根据视频会议发展趋势和国内视频会议现状，将本着高效、稳定和经济实用性的原则，并保证视频会议技术的领先性，采用国际一流、国内市场占有率第一的品牌。 成熟和先进性原则全网系统结构设计、系统配置、系统管理方式等方面应采用国际先进、成熟、实用的技术。MCU支持全编全解、双向1080P60、不限分屏分组数系统设计时遵循国际标准和国内外有关的规范要求采用电信级产品系统设计符合计算机、网络通信技术和视频会议技术的最新发展潮流，且是成熟的系统 可靠性原则系统设计能有效的避免单点故障影响全局系统的运行。具备在规定条件和时间内完成用户所要求的功能的能力，能长期稳定的工作结构简单，系统具备冗余备份，可靠性高对工作条件和工作环境要求较低系统启动快，系统掉电后再通电或网络传输中断后再恢复正常，系统恢复工作迅速系统具备各种级别的诊断及故障提示功能，便于诊断、维护 规范性原则系统设计所采用的技术和设备应符合国际标准、国家标准和业界标准，为系统的扩展升级、与其它系统的互联提供良好的基础。同时支持IPv4、IPv6, 开放性和标准化原则系统在设计与建设时，采用开放性的设计，允许进行二次开发与其他平台的兼容系统设备采用标准接口，便于系统的升级、维护以及与其他系统的融合 灵活性原则能够适应多功能、外向型的要求，讲究便利性和舒适性，达到提高工作效率、节省人力物力和能源的目的；提供符合国际标准的软件、硬件、通讯、网络、操作系统和数据管理系统等方面的接口和工具，使系统具有良好的灵活性、兼容性；系统参数配置少，调整少，自动化程度高，使用方便，操作简单； 集成性原则高度集成，体积小，重量轻，移动方便，便于连接；在高度集成前提下，具有多种功能，便于相关设备接入；各设备的功能，在系统集成后能充分发挥，能一体化协作； 可扩充和扩展化原则系统总体设计和设备选型满足用户应用规模的动态增长需求。如设备容量的扩展、会议范围的扩展等。项目建设保证系统扩容、技术升级时，能保护现有的设备投资。便于融入随新技术发展带来的新功能具备同时支持ITU-T H.323和IETF的SIP标准 可管理性原则系统设备易于管理、维护、易学、易用，便于进行系统配置在设备、安全、性能等方面具备很好的监视和控制，远程管理和故障诊断系统的各种功能贴近应用，便于实际常规应用系统设计符合工程的实际需要 可靠性原则确保系统具有高度的安全性，不易感染软件病毒；对工作环境要求较低，环境适应能力要强；系统设备安装使用简单，无需专业人员维护；系统需要满足724小时无人职守方式稳定的工作。 投资最优化原则综合考虑视频会议系统的性能和价格，最经济最有效地进行建设，性能价格比在同类系统和条件下达到最优。5.3系统建设规划5.3.1组网拓扑说明整套高清视频会商系统由多点控制单元（1台）、业务平台（1台）、高清视频终端（2台）组成。系统采用IP传输网络，基于标准的H.323、SIP架构，是一个开放的系统，视频协议采用业界主流的H.264HP编码同时兼容H.261、H.263、H.264 SVC编码，可以为用户提供1080P60高清视频图像。采用VideoIntensifier、ViewProcess技术，配合最新的H.264 HP编码技术，大大提高了图像压缩比，在同样带宽下，可向用户提供更逼真、更清晰、更流畅的画面。根据用户的实际配置需求，在同等带宽下，将屏幕刷新频率增加一倍，增强图像的流畅度。可以提供动高清双流，实现静态和动态的高清晰图像。支持最新的音频编解码协议AAC-LD，该协议采用48K采样率、码率最高达96k，并且提供多声道语音支持，给实时通讯带来CD级的音质效果。系统支持H.239高清双视频流和SXGA输入/输出特性，主辅流支持1080P60。整个系统高可靠性：保证视频会议系统全天24小时，全年365天无故障运行。5.3视频会商系统平台部署市局核心节点MCU多点控制单元采用华为公司HUWEI VP9650，电信级插板式架构，每块媒体板卡可以支持12路1080P60fps会场的接入，在媒体板卡没插满的情况下可以通过插入备份板卡，实现MCU媒体板卡备份及扩容，配合MCU标配的双网口备份、1+1电源备份、编解码芯片备份实现多重备份，保证MCU的最高稳定性。VP9650采用Vxworks分嵌入式操作系统，非WINDOWS操作系统，具有全编全解全适配能力，可根据接入终端能力自动分配处理资源，对每一路接入码流均进行独立解码和独立编码处理，每个会场均可以独立选择不同的分屏模式，且某一个会场图像出现丢包、抖动时不会影响其它会场图像。VP9650支持每端口24路多画面，且各端口多画面可以自由选择，充分满足客户不同场景的使用需求。MCU HUAWEI VP9650全网采用业务平台HUAWEI SMC2.0负责会议的召集、管理和结束等会议管理控制功能，通过业务平台对这些码流进行分发、交换、会议控制等。HUAWEI SMC2.0内置GK，内置华为NLOG会议监测控制工具软件，能够对会议过程中网络丢包、延时、抖动等状态实时监测和呈现，会议丢包主动告警并能形成日志，可导出并可存档查看。业务平台SMC2.0MCU 9650：多点资源管理中心，支持H.323/SIP/TIP协议会场同时接入会议，具备强大的兼容能力。配合业务平台，实现多路会场同时加入会议。SMC2.0:业务平台，负责管理全网MCU、全网系统终端的资源，负责对系统进行管理控制，支持分级分权管理。5.3.3市局高清视频终端（1）部署.在市局主会场部署一台HUAWEI TE40高清视频终端。TE40高清视频会议终端具有3路高清视频输入接口和3路高清视频输出接口，具备5路音频输入接口和6路音频输出接口，具备2路RS232串口，具备PSTN语音电话接口可直接接入语音电话，具备2个IP网口、具备USB接口，支持USB配置自动导入，支持掉电VGA环回功能，具备双视功能，支持单屏单显、双显、三显等多种显示方式，使视频会议终端具备优异的音视频集成能力和使用维护能力。高清会议终端TE40 5.3.4市局高清视频终端（2）部署5.3.5摄像机高清摄像机采用1/2.8英寸，207万有效象素的高品质HDCMOS传感器，可实现1920x1080超高分辨率的优质图像。输出帧频最高可达60/50帧/秒。在保证高清晰度的同时，重点满足了对画面流畅性的需求。低噪声高信噪比我们了解到，摄像机视频的信噪比直接影响到高清会议电视终端的图像压缩编码效率。摄像机同时应用了2D和基于运动估计的3D降噪算法，采用美国新一代低噪声传感器，有效的降低了噪声。超清晰多层次画质的感受独特的基于人眼模型的Iridix曝光动态控制算法，使画面曝光均匀，层次感强。采用业界最先进的支持WDR（宽动态范围）CMOS传感器，配合Iridix处理，在有强烈明暗反差的环境（如逆光），能够清晰的捕捉成像所有景物。20倍光学变焦快速准确而稳定的自动聚焦镜头，可达到20倍光学变倍。宽范围、高速度，低噪音的平移/俯仰操作。采用精密步进电机驱动，操作起来非常安静平稳，能快速地移动到指定位置，并进行大范围的拍摄。全高清的多格式视频输出丰富完善的接口。同时提供DVI（HDMI）接口、广播级3G SDI接口。尤其使3G SDI接口支持1080P60高清数字视频信号通过单根同轴电缆传输近100米。支持1080P60/50、1080I60/50、1080P30/25、720P60/50等多种高清视频制式， RS-232C远程控制（VISCA协议）使用RS-232C（VISCA协议）接口，可对摄像机的所有设定以及平移/俯仰/缩放操作进行远程高速通讯控制。通过RS-232级联接口，可连接多台摄像机多地址设置通过底部两位拨码开关设置本机地址255个位置预设位可对255个位置进行预先设置，包括水平、俯仰、变倍进行预设，即使在摄像机掉电关闭时，预设数据也可以保存下来。多功能遥控器 配备有操作简便的遥控器，除了可进行基本设定，以及对水平、俯仰、变倍等进行控制外，还可以通过遥控器手动设定摄像头的相关参数。红外遥控器信号透传功能除了能够接收自己的专用遥控器信号外，还能够接收用户视频会议终端红外遥控器信号，将其转换成为串口信号发给视频会议终端。替代了用户视频会议终端的红外接收口，这样以来，用户终端可以放置于后台。可选摄像机倒装功能结构上支持摄像机倒装，并可通过OSD菜单设置，采用遥控器或通过发送串口命令改变安装方式。OSD菜单功能丰富的OSD菜单，可用遥控器或串口来选择控制OSD菜单。摄像机、镜头技术参数型号UV950A-20镜头光学变倍20倍光学变焦f5.57110mm视角3.3（窄角）54.7（广角）光圈系数F1.6F3.5图像传感器1/2.8英寸高品质CMOS传感器有效像素207万、16：9视频信号视频格式1080P60/50/30/25/59.94/29.97；1080I60/50/59.94；720P60/50/30/25/59.94/29.97最低照度0.5Lux(F1.8, AGC ON)数字降噪、数字变倍2D3D数字降噪；X10白平衡手动/自动/一键白平衡/3000K/ 4000K/5000K/6500K聚焦/光圈/快门自动/手动背光补偿开/关宽动态关/动态等级调整视频调节亮度、色度、饱和度、对比度、锐度、黑白模式、伽马曲线信噪比55dB输入/输出接口以及支持协议音视频和控制接口UV950A-20型号：DVI-Ypbpr（HDMI）、3G-SDI、LAN、RS232、RS485、A-IN 视频压缩格式H.265、H.264；双码流输出控制协议VISCA/Pelco-D/Pelco-P；波特率：115200/9600/4800/2400bps音频输入接口A-IN：双声道3.5mm线性输入音频压缩格式AAC、MP3网络接口100M网口（10/100BASE-TX）；5GWiFi(可选)，支持网络VISCA控制协议网络协议RTSP、RTMP、ONVIF、GB/T28181电源接口HEC3800电源插座(DC12V)云台以及其它参数水平、俯仰转动-170+170；-30+90水平、俯仰控制速度0.1100/秒；0.145/秒预置位速度水平：100/秒，俯仰：45/秒预置位数量255个（遥控器10个）电源适配器输入AC110V-AC220V输出DC12V/1.5A尺寸（宽X高X深）258mmX172mmX169mm重量（约）1.54kg网络维护支持远程升级、远程重启、远程复位5.4总体功能实现5.4.1多组多画面会议功能为了更加真实再现会议的临场效果，系统提供强大的多画面功能，会议召开后可灵活选择多画面显示模式，这样各会场都能在一个显示设备上同时显示，极大的增强了会议的临场效果。下面是分会场看到的多画面实际效果：多画面实际效果多画面会议中，还可以启用语音激励模式，系统支持多画面VIP画面方式，即多画面显示模式中的大画面将实时显示会议中声音最大的会场。另外系统能够根据客户的实际需求配置提供2、3、4、6、8、9、13、16、24等多种画面组合方式，为用户营造一种虚拟会议空间。华为视频会议系统还支持多画面轮询功能，可采用轮询的方式，随机按照指定的时间对各个分会场的画面进行轮询。多画面格式示意图在会议过程中，多画面的格式可以通过在各个会场灵活变换，利于日常开会的使用。本项目配置华为 VP9650 MCU ，设备采用全编全解技术架构，为每一路接入终端分配了独立的编解码资源，因为具备不限组数的多组多分屏会议能力，即支持的最大会议组数不限，每2-3个会场即可以组成一组会议，每组会议均可支持到24分屏，仅要求各组会议中接入终端总数小于MCU最大容量即可。具体到本项目中的实际配置，单台MCU容量可换算为24路1080p60帧资源，即按每2个终端一组最大可支持12组1080p60fps高清24分屏会议。5.4.2强大全编全解处理能力全编全解示意图由于HUAWEI VP9650为真正的全编全解架构，内置丰富的硬件DSP图像编解码资源，最大限度支持速率、协议动态适配，即所有参会的会场均能够以不同的通信协议、不同的带宽、不同的视音频协议、不同的清晰度加入会议。所有的会场加入会议中均先进行图像解码，然后再进行重新编码组合成新的图像。支持以下任意编码协议、图像格式在任意支持速率（64K8M）下适配。H.261 QCIF/CIFH.263 QCIF/CIF/4CIFH.264BP/HP QCIF/CIF/4CIFH.264BP/H.264HP 720P30fpsH.264BP/H.264HP 720P60fpsH.264BP/H.264HP 1080P30fpsH.264BP/H.264HP 1080P60fps 音频自适应HUAWEI VP9650持强大的音频自适应功能，即终端加入会议时，根据终端的音频能力，MCU可以自动匹配MCU和终端都支持的最优音频协议，让终端入会，充分保证各标清高、标清终端自动入会，保证最优秀的音频效果；而整个过程由MCU自动完成，不需要任何手工操作，智能提供一流的语音效果。 活动会议速率、视频动态适配HUAWEI VP9650支持强大的视频、带宽动态适配功能，即正在召开的高清会议，可以任意添加不同带宽、不同视频协议的高清终端、标清终端入会；当添加的会场能力低于会议时， MCU将自动完成会议动态适配，兼容不同能力终端入会，提供智能、一流的适配功能。5.4.3良好的网络适应性华为高清视频会议系统拥有独创技术，具备超强的网络适应能力，打造稳定的高清系统，可以全方位保证会议正常召开。5.4.3.1超强纠错华为高清视频会议系统采用超强纠错2.0技术，可以确保视讯业务在现网上有着较好的QoS保证。可以在5%的网络丢包率的情况下，视频会议流畅进行。华为超强纠错技术让IP QOS得到了充分的保障，从实验数据与现网运行状态来看，在5%网络丢包率，图像正常；10%网络丢包率，图像可接受；20%网络丢包率，可继续召开语音会议。数据对比汇总表如下：丢包率华为产品其他厂商小于0.5损伤基本无察觉有损伤可察觉，但不明显0.51损伤基本无察觉损伤显著13损伤基本无察觉恶化严重35%有损伤可察觉，但不明显图像恶劣，沟通无法进行HUAWEI VP9650采用H.264 SVC和华为公司独有的SEC3.0超强抗丢包处理技术，在网络丢包率达20%环境下仍可保障视频流畅；采用IRC智能调速技术，动态调整视频会议码流带宽，保证最优的音视频体验；超强的抗网络抖动能力，最大可达1000ms，保证会议顺利进行。独到的QoS保证技术，支持华为公司独有的超强纠错技术，系统能够针对IP网络丰富的QOS模式自动调整网络传输和视音频处理的不同纠错策略，从而保障图像、音频在各种恶劣网络条件下达到最优效果。在同样在网络抖动、延时、包误差等指标上，比国际标准和业界友商相比有极大的提高。 丢包重传技术：在小丢包、零星丢包情况下，使用丢包重传技术 自动降速技术：对于因网络拥塞造成的丢包，自动降速技术能够大大降低网络上的丢包率 华为专利抗丢包技术：SEC1.0（可抗3%的丢包）、SEC2.0（可抗5%的丢包）、SEC3.0（可抗20%的丢包）丢包率华为产品（启用SEC3.0）其它厂商小于1无察觉有损伤可察觉，但不明显13无察觉损伤显著，图像恶化严重310%损伤基本无察觉图像恶劣，沟通无法进行10%20%有损伤可察觉，但不明显图像恶劣，沟通无法进行图26:抗丢包功能对比示意图5.4.3.2智能调速华为高清视频会议系统采用智能调速技术，视频会议过程中实时统计当前的视音频丢包情况，当丢包率大于某个设定的条件时，便启动智能调速策略处理，让当前不稳定网络达到最佳的视频通话效果。华为专有IRC技术，自动侦测网络业务占用带宽变化情况，智能选择适合各种网络带宽的最佳图像分辨率，保持会议良好质量智能调速原理图5.4.3.3断线恢复华为高清视频会议系统采用断线恢复技术， 在实际会议中可能碰到IP网络异常中断的情况，在30秒内只要网络恢复正常，该系统的视讯终端可立即恢复会议功能，使会议继续正常进行。对于网络中断超过30秒以上，终端将退出会议，当网络恢复正常时，该系统提供特服号功能，终端通过呼叫特服号可立即回到会议中继续参加会议。对于终端异常断电等特殊情况，当供电恢复，该系统的视讯终端可自动回到会议中继续参加会议。当MCU出现断电，该系统同样可以在供电恢复后自动恢复会议，确保会议继续。5.4.3.4丢包重传华为高清视频会议系统采用丢包重传技术，它通过使用确认和超时这两个机制，在不可靠服务的基础上实现可靠的信息传输。如果发送方在发送后一段时间之内没有收到确认帧，它通常会重新发送，确保视频会议的高流畅性。5.4.4下级原视频会议系统互联互通方案组网说明通过市局模拟转接组网，实现公安厅、市局会议精神传达至区县、派出所单位。5.4.4.2市局-县局数字级联组网方案市局MCU通过信息专网与县级MCU、派出所等单位召开工作会议时，采用MCU数字级联的方式，管理员可登陆业务平台HUAWEI SMC2.0进行会议调度、管理和控制。实现MCU 之间统一灵活调度，实现跨MCU 的会议管理、调度，轮询、点名发言等功能。组网图组网说明通过市局业务平台系统，快速召集区县高清与会终端，实现高清音视频互动、指挥信息共享等。具体对接操作在市局业务平台侧，把所有县级MCU当做一个普通终端会场添加，新建会议模板，把所有与会终端和县级MCU会场添加进模板，另设置一个会议接入号，用于接入县局MCU会场入会，最后召集会议。县级MCU正常召开本市会议，呼叫原有系统的所有终端入会，同时将华为的MCU当作一台终端呼叫入会，也新增会议接入号（和市局对应相同），而华为的MCU则负责召集华为视频会议系统内终端入会，并将县级 MCU作为一台终端呼叫入会，此时，两套系统的MCU分别占用一个端口，实现了两套系统的音视频、双流的互联互通。这种互通方式的优点是：两套系统不影响各自的独立性，仅通过MCU进行互联互通，原有系统仍可单独自行召开会议。5.4.5高清采集卡录制方案高清采集电视信号传输中，传输视频信号的一种接口类型，把视频信号的亮度信息和色彩信息分开来，这样视频信号包括了分开传输的一路亮度信号和两路色差信号，因而避免了信号之间的串扰，与复合电视信号（亮度信号与色彩信号复合传输）和S端子相比有更高的图像质量。HDMI、分量采集卡是现在视频行业中技术最先进的一款综合采集卡。产品概述高性能高清视频采集编辑卡，内置HDMI、色差、AV、SV等输入接口，支持全高清输入，支持市面上大部份TV游戏设备的各种格式输入、支持各种高清摄像机的实现采集。达到极佳高清视频采集效果，满足各种录播、会议视频传输、高清视频监控等的需求，并可用于专业高质量的视频采集编辑。占用主机CPU率低：实时全分辨率高清无压缩音视频录制，让CPU从视频解压缩的工作中解脱出来；具有运动自适应隔行处理、数字缩放和行场频变化等功能，并拥有多种数字图像和数字降噪技术；支持一机多卡，在特技展台和专业领域非常合适。5.5核心功能实现5.5.1多视一流功能多视一流（多视），就是将终端本地的多路输入进行画面的组合，然后以一路视频码流的方式将图像传送到远端，在不增加线路开销的前提下尽可能详尽的展示本端会场的各方面细节。多视示意图多视的另外一个应用类似于MCU的辅流加入多画面功能，可以应用于对于不支持辅流终端的互通。可以通过本地进行多路图像的组合，以一路图像将多路信息传送到不支持辅流的会场，从而达到低端能力的会场也接收到辅流的效果。5.5.2一屏三显功能会议中常常需要同时传送演讲人的演讲胶片和演讲人的图像，华为公司的视讯系统非常方便的支持此功能，只需要演讲人的便携机通过VGA线缆接到会场的终端上，通过终端的VGA输入功能可方便的将胶片信息发送到远端会场，远端会场通过终端的VGA辅助输出接口将胶片内容通过投影设备显示出来，而终端的主视频输出接口显示的是远端演讲人的图像。华为视频会议终端在开双流会议的时候，如果有2个屏幕的情况下，可以一个屏幕显示远端主流，一个显示远端辅流；如果只有1个电视屏幕，可以采用分屏/画中画的方式，在一块屏幕上同时显示远端主辅流和本地图像，华为高清是视频会议终端最大支持三分屏。下面是分会场采用3台显示设备看到的实际效果：会议双流功能对于很多分会场通常只有1台显示设备的情况，华为公司的视讯终端提供在1台显示设备上同时显示“远端的会场图像远端胶片本地会场图像”，显示模式可通过终端遥控器灵活选择：远端图像、远端胶片、远端图像远端胶片、远端图像远端胶片本地图像，实际显示效果如下图所示：在一台显示设备上显示远端图像远端胶片本地图像在一台显示设备上显示远端图像远端胶片在一台显示设备上以画中画方式显示远端图像远端胶片5.5.3无线辅流，轻松共享数据TE系列终端内置WIFI模块，支持PC通过无线（或有线）网络轻松实现辅流的共享，省去了连接视频线缆的麻烦。无线WIFI组网示意图 无需VGA线缆，支持Wi-Fi 或 IP网络环境下的数据共享 Wi-Fi环境下，多人轮流共享，无需插拔线缆，方便易用 客户端支持自动搜索会议室终端 支持从终端WEB轻松获取客户端软件客户端软件直接从终端WEB上下载，只需输入连接终端IP地址。支持自动搜索终端，按所需连接所需终端5.5.4高清静态、动态视音频双流华为高清视频会议系统支持标准的H.239全动态双流和静态双流功能，不仅可以支持双路1080P/60帧/秒,720P/50/60帧/秒,720P/30帧（1280720）高清晰全动态双视频流，更可提供高清动态会场图像与超清晰PC内容同步传送的静态双流。动态双流接线方式：HUAWEI TE40高清终端，包含一个HDMI高清输入口，HDMI支持视音频传输，其接口直接连在PC端，图像声音即可同步传输，不需另接线缆。华为高清会议双流功能图5.5.5语音呼叫通过语音识别技术，支持中英文界面下的点对点语音呼叫，也支持通过会议模板发起多点会议，识别出用户所说的会场名称、会议名称或预定义会议名称，并自动呼叫会场、加入会议或发起主叫呼集召集会议，简单方便，提升终端体验5.5.6超强的多通道级联能力华为MCU支持数字级联， 且最大支持5级级联。数字级联采用无缝对接，主会场的信号经过两级MCU转发给下级分会场，中间无需编解码处理，视音频效果未受损伤，除转发时网络延时外，跟使用同一台MCU毫无差别。华为MCU的数字级联技术可以使会场操控更方便简单。 两MCU间有严格的上下级关系，上级MCU进行广播操作后，下级MCU会自动进行广播，主会场发送辅流后，辅流也会自动发送给上下级的所有会场，统一维护调度无需额外操作，级联时间不超过5秒。华为MCU支持多通道级联，且设有快捷的操作方式，充分降低管理人员的运维压力。系统根据MCU的级联多通道的线路类型和数量，自动调度出多通道级联会议，并自动生成多通道参数信息，使用户方便自由选看任何会场，带来更好的会场体验效果。通过采用华为MCU级联召集会议的方式，可以解决分层组网、提高会议容量等问题。多通道级联图5.5.7视音频体验5.5.7.1全高清华为高清视频会议系统覆盖全系列的高清终端产品，包括高清MCU，高清视讯终端，高清摄像机，高清阵列式数字麦克风和高清网络录播器。华为高清视频会议系统支持以下高清标准：视频：720P(1280720)25/30 fps （p：Progressive 即逐行扫描）720P(1280720)50/60 fps （p：Progressive 即逐行扫描）1080i(19201080)25/30 fps （i：Interlace 即隔行扫描）1080i(19201080)50/60 fps （i：Interlace 即隔行扫描）1080P(19201080)25/30 fps （p：Progressive 即逐行扫描）1080P(19201080)50/60 fps （p：Progressive 即逐行扫描）音频：协议标准采样频率支持音频带宽输出码率最低算法延迟G.7118KHz300 Hz 3,400 Hz64 Kbps1msG.72216kHz50 Hz 7 kHz64 Kbps3msG.722.116kHz50 Hz 7 kHz24、32 Kbps40msG.722.1 .C32kHz50 Hz14 kHz24、32、48Kbps40msAAC-LD48kHz20 Hz20kHz4864 Kbps20ms5.5.7.2高流畅性华为高清视频会议系统能够支持50/60帧/秒满帧率技术，相比较传统的25/30/秒帧技术，图像流畅度提高一倍，大幅度的提高图像的流畅性，能够让客户体验到极致流畅的视频效果。华为高清视频会议系统采用VideoIntensifier、ViewProcess技术，配合最新的H.264 HP编码技术，大大提高了图像压缩比，在同样带宽下，可向用户提供更逼真、更清晰、更流畅的画面。5.5.7.3高保真，立体声，CD音质效果华为高清视频系统采用AAC-LD/ HWA-LD宽频的语音技术，语音质量有了大幅度的提高，可以到达CD音质效果。该高清视讯系统支持全方位的语音处理，采用快速自适应回声抵消（AEC）、自动增益控制（AGC）和自动噪音抑制（ANS）技术，可向用户提供清晰的全双工数字音频。采用输入音频通道独立处理技术，AudioEnhancer（语音增强）和VoiceClear（语音清脆化）等专利技术使声音听起来更加饱满和丰富。5.5.8会议召集模式.5.5.8.1管理员调度对于大型正式会议，一般由管理员来调度保证，通过大型管理软件，实现对会议的完全调度、管理、监控和维护。这也是目前业界会议调度的主要方式。通过SMC业务平台召集入会的方式既可以召开即时会议，也就是立即召集会议；也可以设置会议召开的时间，等到时间点的时候，自动召开会议。5.5.8.2终端自主召集多点会议传统会议中必须要配备一名管理员，由管理员来负责召集调度会议，这对于当前实际会议越来越频繁、小型化、突发的需求，不能满足应用；华为公司创新的推出了主叫呼集业务，可以在任意一个智真会场，自主召集会议，不需要管理员协助，系统侧可实现无人值守。用户在终端侧，通过遥控器定义会场、呼叫召集会议，采用遥控器可以实现一键呼集，象打电话一样方便。主叫呼集对于小型、突发、非正式等会议需求非常合适，但对于大型正式商务、政务类会议建议采用管理员召集方式。5.5.8.3点对点会议会议终端侧呼叫终端的IP地址即可加入会议，这是最简单的一种会议召集方式，顾名思义，点对点会议的会议成员只能达到两方，两边可互相呼叫对端的IP地址。5.5.8.4网络预约用户可以登陆Web自行预约会议，到预定时间，系统便自动呼叫终端入会。5.5.8.5特服号入会如果采用上述方式召集会议后，某个终端会场未能按时入会，可通过拨打设置的特服号及时入会。5.5.9低带宽、可扩容华为VME+H.264 HP, 为客户带来超低带宽高清体验，能获得以下受益效果：利用H.264 HP编码算法，使得在视频主观质量差异不大的情况，能够较大幅度降低50%码率；利用华为VME技术，能够在解码后，获得更加清晰、更加符合人眼舒适度的视频感官效果。华为的VME+H.264 HP“双核”处理技术，端到端，有效地增强了视频质量，获得了更加清晰、更加符合人眼舒适度的感官效果。同时，节省了至少50带宽，实现了最低384K带宽(每屏幕) 720P的效果、512K带宽(每屏幕) 1080P30fps、1M带宽(每屏幕) 1080P60fps的效果。华为视讯系列产品的VME+H.264 HP双核驱动，既能够在同一标准（H.264 HP）下保证和业界其它厂商良好的互通性又能与企业现有的Baseline Profile系统兼容。低带宽下高质量传输VME+H.264 HP在视频会议中的应用华为的VME+H.264 HP双核技术相对于H264 BP技术，能够做到真正意义的至少节省一半带宽的同时有效增强了视频质量。显著改善了视频通信的一个重大保障，使得企业在部署视频会议系统时可以选择部分升级或不升级网络，就能得到更加清晰、更加符合人眼舒适度的视频感官效果，提升沟通效率。分辨率/帧率H.264 BP带宽（bit/s）H.264 HP带（bit/s）VME+H.264 HP带宽(bit/s）节约带宽（%）4CIF256K128K128K50%720P/30fps768K512K384K50%720P/60fps1152K832K512K55%1080P/30fps1472K1024K512K65%1080P/60fps2.5M1.5M1M60%华为的视讯系统支持平滑的扩容，用户可根据实际情况灵活的选择扩容，具体如下：MCU单板扩容华为高清MCU拥有强大的容量设计以及高带宽的处理能力，能够很好地适应用户网络带宽发展情况，方便扩容视频系统，扩容时仅需增加新的单板和更新单板上的License即可，最大可扩容至36路1080P60高清端口并发接入容量。业务平台扩容华为业务平台SMC2.0最大可管理100个WEB用户，128个MCU模块，1000个会场，扩容时只需更新软件License即可。5.6产品特色功能5.6.1资源池1、MCU资源池功能定位MCU资源池管理的目的是实现多个区域用户对同一区域内的MCU会议端口资源的共享使用, 实现“削峰平谷”，,以减少整体会议端口资源建设的配比。一般情况下,某一区域内需建设的MCU会议端口数与会场数呈现一定收敛比, 比如说按照30%的收敛比建设MCU会议端口,同时考虑一定的突发会议端口冗余. 举例说明如下：某一区域有100个会场,按照30%的收敛比估计需要建设30个端口,再考虑20的突发会议端口冗余，建设50方端口可以满足需求。实际建设时收敛比与会议模型强相关,比如说行政会议属于广播级会议,与会会场数量多,收敛比接近1:1；自助会议和即时会议属于分组沟通会议,与会会场少, 收敛比小,按照历史数据估计,一般在2030%左右.通过将多个区域的MCU组成资源池共享使用,可以有效应对突发会议的需求,实现不同区域的资源共享，降低MCU会议端口建设的配比.举例说明如下：区域A有100个会场，按照30%的收敛比建设会议端口，突发会议端口按照20%进行估计，需要建设50个会议端口区域B有80个会场，按照同样的收敛比和突发会议端口估计需要建设40个会议端口，如果将两个区域的MCU资源组成资源池共享使用，可以只建设74个端口(因为突发会议一般不可能同时发生，一般只考虑需求最大的区域)。将多个区域的MCU合并为资源池方式统一调度时，同时需要考虑各区域间的网络拓扑和带宽情况，一般情况下，各区域间的线路带宽要大等于该区域MCU的接入带宽，端到端时延和抖动要满足视频会议的基本要求, 以避免影响跨区域的会议效果。2、华为MCU资源池功能支持的组网方式华为会管系统通过定义服务区的方式管理MCU资源池，系统可定义多个服务区, 每个服务区可对应一个MCU资源池，可包含多台MCU. 实际使用中，可将物理位置邻近或者MCU之间带宽满足要求的多个MCU划归为同一服务区，服务区与MCU之间通过号首进行匹配. 如下图所示:服务区1字冠: 0755/0756MCU1字冠: 0755MCU2字冠: 0756服务区2字冠: 010/020MCU3字冠: 010MCU4字冠: 020根据客户实际的网络情况, 服务区之间有网状组网和树形组网两种结构, 如下图所示:服务区1服务区5服务区4服务区3服务区2服务区1服务区2服务区3服务区4服务区5服务区6网状网络树形网络华为会管系统的服务区
