钻孔及灌浆记录表.doc

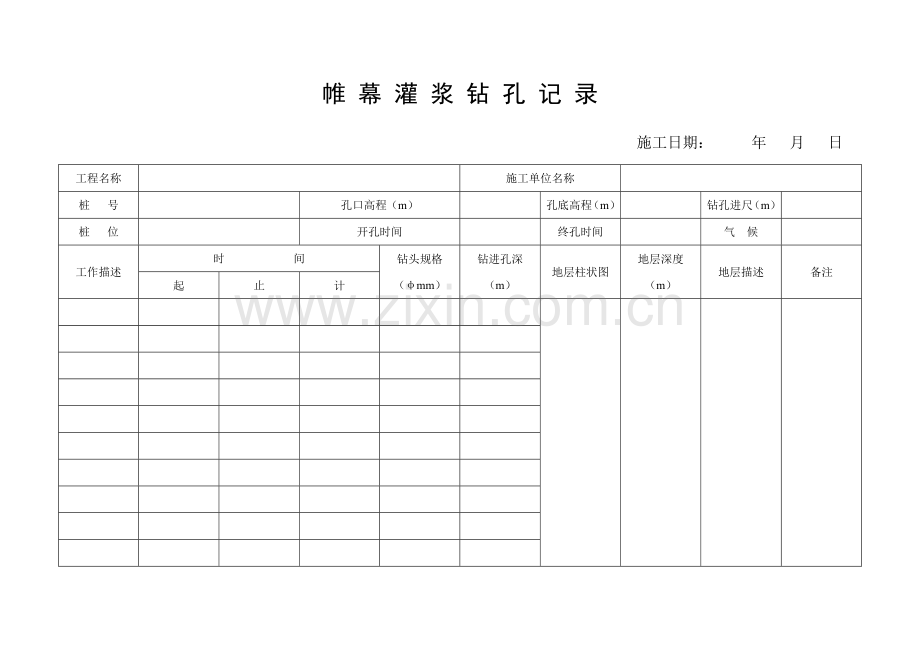

帷 幕 灌 浆 钻 孔 记 录
施工日期： 年 月 日
工程名称

施工单位名称

桩 号

孔口高程（m）

孔底高程（m）

钻孔进尺（m）

桩 位

开孔时间

终孔时间

气 候

工作描述
时 间
钻头规格
（φmm）
钻进孔深
（m）
地层柱状图
地层深度
（m）
地层描述
备注
起
止
计

班长： 施工单位： 监理单位： 业主代表：

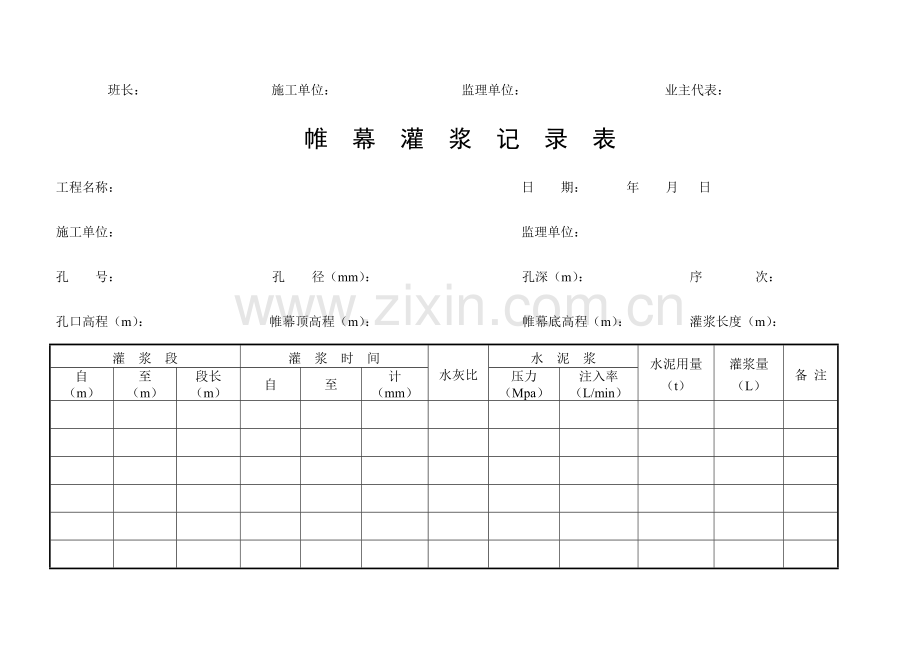

帷 幕 灌 浆 记 录 表
工程名称： 日 期： 年 月 日
施工单位： 监理单位：
孔 号： 孔 径（mm）： 孔深（m）： 序 次：
孔口高程（m）： 帷幕顶高程（m）： 帷幕底高程（m）： 灌浆长度（m）：
灌 浆 段
灌 浆 时 间
水灰比
水 泥 浆
水泥用量
（t）
灌浆量
（L）
备 注
自
（m）
至
（m）
段长
（m）
自
至
计
（mm）
压力
（Mpa）
注入率
（L/min）

施工单位： 监理工程师： 业主代表：
岩石地基帷幕灌浆单元工程质量评估表
单 位 工 程 名 称

单元工程量

分 部 工 程 名 称

施工单位

单元工程名称、部位

检查日期
年　　月　　日
项
次
检　查　项 目
质　量　标　准
各　孔　检　测　结　果
1
2
3
4
5
6
7
8
9
10
1
钻

孔
孔序
应符合设计规定

2
孔位
允许偏差±10cm

3
△孔深
不得小于设计孔深

4
偏斜率
应符合规范或设计规定

5
灌

浆
灌浆段长
应符合设计规定

6
钻孔冲洗
应符合设计规定

7
先导孔灌前压水实验。或灌浆孔灌前简易压水
应符合规范或设计规定

8
△灌浆压力
应符合设计规定

9
△浆液变换和结束标准
应符合规范或设计规定

10
灌浆管或射浆管管口距离灌浆段底距离
≤50cm

11
有无中断及其影响质量限度
应无中断或虽有中断，但经“检查分析尚不影响灌浆质量

12
封孔
应符合规范或设计规定

13
△灌浆记录
齐全、清楚、准确

各　孔　质　量　评　定

本单元工程内共有　　　　　　孔，其中优良　　　　　　孔，优良率为　　　　　%
单元工程效果检查
检查孔压水实验
q＝ Lu(防渗标准为　　Lu)
检查孔单位水泥注入量
C＝ kg/m
其它

评　　定　　意　　见
单元工程质量等级
本单元灌浆孔所有合格，其中优良灌浆孔占 　%，检查孔压水实验结果q＝　　Lu

施工
单位

监理
单位

岩石地基固结灌浆单元工程质量评估表
单 位 工 程 名 称

单元工程量

分 部 工 程 名 称

施工单位

单元工程名称、部位

检查日期
年　　　月　　　日
项
次
检　查　项 目
质　量　标　准
各　孔　检　测　结　果
1
2
3
4
5
6
7
8
9
10
1
钻

孔
孔序
应符合设计规定

2
孔位
应符合设计规定

3
△孔深
不得小于设计孔深

4
灌浆分段和段长
应符合设计规定

5
灌

浆
钻孔冲洗
应符合设计规定

6
灌前进行压水实验的孔数和压水实验
孔数不少于总孔数的5%,压水实验应符合设计规定

7
△灌浆压力
应符合设计规定

8
△浆液变换和结束标准
应符合设计规定

9
有无中断及其影响质量限度
应无中断或虽有中断，但经检查分析，尚不影响灌浆质量

10
△抬动变形
抬动值不应超过设计规定

11
封孔
应符合设计规定

12
△灌浆记录
齐全、清楚、准确

各　孔　质　量　评　定

本单元工程内共有　　　　　　孔，其中优良　　　　　　孔，优良率为　　　　　%
单元工程效果检查
波速测试
Ｖp＝ m/s
检查孔压水实验
q＝ Lu
检查孔单位水泥注入量
C＝ kg/m
其它

评　　　　定　　　　意　　　　见
单元工程质量等级
本单元灌浆所有合格，其中优良灌浆孔占　　　　%，波速测试Ｖp＝ m/s，检查孔压水实验q＝　　　Lu

施工
单位

监理
单位

灌浆施工现场登记表
工程名称: 工程部位： 施工单位： 日 期： 年 月 日
序号
孔号
孔序
桩号
钻孔m
灌浆
水泥耗量kg
压水实验透水率Lu
砼
岩石
段次
段长m
注入
废弃
合计
单位注量kg/m
自
至
计

合计

施工单位： 监理单位：

灌前灌后波速检测汇总（记录）表
工程名称： 协议编号：
承建单位： 监理单位：
施工时段：
施工
部位
灌前m/s
灌后m/s
提高百分数%
备 注
最大值
最小值
平均值
最大值
最小值
平均值
最大值
最小值
平均值

检查孔压水实验流量观测登记表
部位: 孔号 : 第 页 共 页
压力阶段： 孔深： m 实验段次 段长自 m至 m计 m
压力表高度： m 地下水位深度： m
压力表压力： MPa 全压力： MPa
施工单位： 施工时间 年 月 日
日期
班次
时间
间隔
时间
min
加水量L
水尺读数cm
间隔时间耗水量L
单位
耗水量 L/min
累计耗水量 L
透水率Lu
h
min
起时
终时

记录： 复核： 质检： 监理：
灌浆裂隙冲洗登记表
工程名称： 工程项目：
部 位： 孔 号： 桩 号 ：
孔深： 段次 段 长 自 m至 m计 m 日 期 ：
作业时间
槽内水尺读数cm
注入量L
单位注入量L/min
冲洗压力MPa
回水颜色
透水率Lu
备注
起始
h：min
终止h：min
间隔min
加水量
起时
终时
差数

记录： 复核： 质检： 监理：
准 灌 证
工程名称： 工程部位：
孔号： 孔序: 　桩号： 　　　　　 设计孔深 ：
承建单位： 　　　　 　　　　 协议编号： 　　　　　　　　　　　　 NO：
预计开灌日期：
准灌日期：
检查内容

检查意见
初检：
署名：
年 月 日
复检：
署名：
年 月 日
终检：
署名：
年 月 日
仪器埋设安检意见：
监理意见：

署名 ： 年 月 日
附件：
备注：

千(百)分表抬动观测记录
观测孔： 孔 号： 实验孔： 孔 号：
孔 深 ： 工作时间： 孔 段： 年 月 日
时 间
实验孔压力MPa
编 千(百)分 表
号 1/(百)毫 米
备注
起始
终止
历时min
进
回
起始
终止
读数差
抬动数

记录： 复核： 质检： 监理：

灌浆施工现场登记表
工程名称: 工程部位： 施工单位： 日 期： 年 月 日
序号
孔号
孔序
桩号
钻孔m
灌浆
水泥耗量kg
压水实验透水率Lu
砼
岩石
段次
段长m
注入
废弃
合计
单位注入量kg/m
自
至
计

合计

施工单位： 监理单位：
