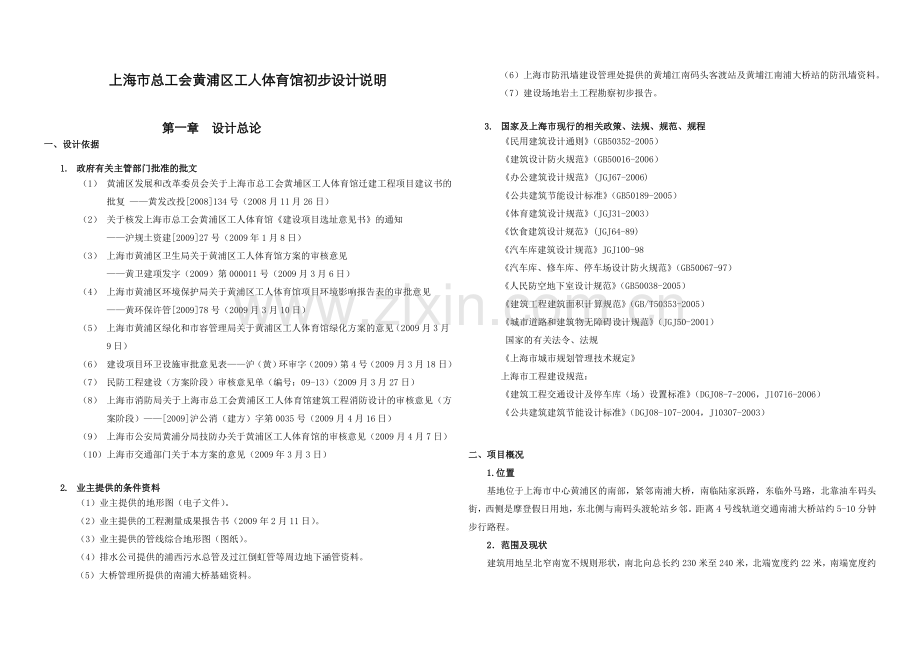

上海市总工会黄浦区工人体育馆初步设计说明第一章 设计总论一、设计依据 1. 政府有关主管部门批准的批文（1） 黄浦区发展和改革委员会关于上海市总工会黄埔区工人体育馆迁建工程项目建议书的批复 黄发改投2008134号（2008月11月26日）（2） 关于核发上海市总工会黄浦区工人体育馆建设项目选址意见书的通知沪规土资建200927号（2009年1月8日）（3） 上海市黄浦区卫生局关于黄浦区工人体育馆方案的审核意见黄卫建项发字（2009）第000011号（2009月3月6日）（4） 上海市黄浦区环境保护局关于黄浦区工人体育馆项目环境影响报告表的审批意见黄环保许管200978号（2009月3月10日）（5） 上海市黄浦区绿化和市容管理局关于黄浦区工人体育馆绿化方案的意见（2009月3月9日）（6） 建设项目环卫设施审批意见表沪（黄）环审字（2009）第4号（2009月3月18日）（7） 民防工程建设（方案阶段）审核意见单（编号：09-13）（2009月3月27日）（8） 上海市消防局关于上海市总工会黄浦区工人体育馆建筑工程消防设计的审核意见（方案阶段）2009沪公消（建方）字第0035号（2009月4月16日）（9） 上海市公安局黄浦分局技防办关于黄浦区工人体育馆的审核意见（2009月4月7日）（10） 上海市交通部门关于本方案的意见（2009年3月3日）2. 业主提供的条件资料（1）业主提供的地形图（电子文件）。 （2）业主提供的工程测量成果报告书（2009年2月11日）。 （3）业主提供的管线综合地形图（图纸）。 （4）排水公司提供的浦西污水总管及过江倒虹管等周边地下涵管资料。 （5）大桥管理所提供的南浦大桥基础资料。 （6）上海市防汛墙建设管理处提供的黄埔江南码头客渡站及黄埔江南浦大桥站的防汛墙资料。 （7）建设场地岩土工程勘察初步报告。3. 国家及上海市现行的相关政策、法规、规范、规程民用建筑设计通则（GB50352-2005）建筑设计防火规范（GB50016-2006）办公建筑设计规范(JGJ67-2006)公共建筑节能设计标准（GB50189-2005）体育建筑设计规范（JGJ31-2003）饮食建筑设计规范(JGJ64-89)汽车库建筑设计规范JGJ100-98汽车库、修车库、停车场设计防火规范（GB50067-97）人民防空地下室设计规范（GB50038-2005）建筑工程建筑面积计算规范（GB/T50353-2005）城市道路和建筑物无障碍设计规范（JGJ50-2001）国家的有关法令、法规上海市城市规划管理技术规定上海市工程建设规范：建筑工程交通设计及停车库（场）设置标准（DGJ08-7-2006，J10716-2006）公共建筑建筑节能设计标准（DGJ08-107-2004，J10307-2003）二、项目概况1.位置基地位于上海市中心黄浦区的南部，紧邻南浦大桥，南临陆家浜路，东临外马路，北靠油车码头街，西侧是摩登假日用地，东北侧与南码头渡轮站乡邻。距离4号线轨道交通南浦大桥站约5-10分钟步行路程。2范围及现状建筑用地呈北窄南宽不规则形状，南北向总长约230米至240米，北端宽度约22米，南端宽度约82米，总用地面积为10657平方米。基地内部自然地形标高范围为4.0-4.4，现状多为多层建筑，待拆迁；基地周边道路标高范围为3.8-4.0。沿油车码头街一侧有5m宽的公共绿带。此外，用地南侧为陆家浜路泵站，有浦西污水总管、过江倒虹管从建筑用地范围内穿越；用地红线距西侧南浦大桥的基础承台最近距离为9米至10米；用地红线东侧距离防汛墙约18米。 3气候条件及场地地质条件黄浦区位于北纬31度10分31度13分，东经121度27分121度28分，属亚热带季风气候，地处黄浦江与苏州河合流处的西南端。年平均气温16.5。冬季1月最冷，月平均气温3.3；夏季7月最热，月平均气温为27.8。 日照条件较为充足，年日照时间2000小时左右。全年无霜期241天，日平均气温10 以上的喜温农作物生长期共计233天。雨量充沛，年均降雨量1200毫米，雨日多达132天。降雨的季节分配较均匀，夏季约占40.1，冬季占13.0，约有70的降雨量集中在49月。依据民用建筑设计通则（GB50352-2005）对于建筑气候的区划分类，黄浦地区建筑气候属A区，最冷月平均温度3.5C, 最热月平均温度27.8C。全年主导风向，夏季为南东南向，平均风速3.2m/s, 冬季为西北向，平均风速3.1m/s。平均年降水量为1132.3mm,最大积雪深度为14cm, 最大冻土深度为8cm。本地区抗震设防烈度为7度，具体地质情况详见勘察报告。 4建设规模及项目组成建筑总用地约10657平方米，用地内拟建建筑包括两层地下停车库、文化体育综合楼、体育运动楼、体育办公楼、公共厕所四栋，其中文化体育综合楼与体育运动楼在二层部位有整层连廊连接。地下建筑包括地下停车库、设备用房及游泳池辅助用房，总建筑面积为10770平方米；地上总建筑面积为21740.52平方米，其中计容面积21419.95。其中，文化体育综合楼共6层，建筑面积12192.76平方米；体育运动楼共5层，建筑面积7642.39平方米；中间连廊部分建筑面积628.39平方米，连廊底下架空面积270.27平方米；体育办公楼共3层，建筑面积791.41平方米；公厕及道班房共两层，建筑面积200平方米。另有垃圾房15平方米。三、设计指导思想与设计原则1充分利用土地，合理布置不同功能的建筑。从城市整体环境设计出发，合理组织人流，做到“节约、安全、效率”并重。2.造型设计上体现平和的建筑价值观，回归“实用、经济、美观”的基本原理。从研究建筑体量与街道尺度的关系出发进行具有自身特色的创造，并用自然、中性、朴素的材料和色彩，体现特有的人文意蕴。同时从建筑形体本身消减城市立交桥带来的压抑感、排斥感，利用立交桥本身的环绕、交错、流动、桥柱景框的特性，给设计本身注入特定的个性。3.建筑的设计与使用，做到节能环保，注意建筑与环境的和谐及可持续发展。利用总体的设计方法，包括对所有设计可持续发展建筑的必要元素的详细分析与设计，对经济和技术等制约条件的分析，设计出高品质的建筑环境。四、设计概述1、结构体系：钢筋混凝土框架结构。 2、市政配套情况：给水水源采用城市自来水，从市政道路引两路DN200mm的给水管接入。天然气系统：燃气锅炉房天然气由基地右侧市政规划道路的天然管道引入，市政压力0.4Mpa，天然气室外管线部分由燃气公司负责设计。 3、供电:由市政电网引来两路独立电源供电。弱电专业市政进线由现有市政道路引入。 4、本工程设计如下智能化系统：l 综合布线系统l 有线电视系统l 综合安防系统视频安防监控系统防盗报警系统出入口控制系统电子巡更系统l 火灾自动报警系统l 公共广播系统l 楼宇自控系统l 会议系统l 停车场管理系统l 建筑设备监控系统5、空调冷热源与空调系统形式：空调冷热源与空调系统形式：文化体育综合楼设计可变冷媒流量多联分体空调系统，室内机设计暗藏风管机或四面出风天花嵌入机，新风系统设计全热回收或带独立冷热源的新风机。体育运动楼空调系统冷热源为风冷热泵冷热水机组，采暖热水与生活热水设计燃气热水锅炉。游泳厅采用带热回收的一次回风全空气空调系统，大空间运动场所采用定风量吊顶柜式空调机组低速全空气系统，辅助用房采用风机盘管加新风系统，泳池大厅与淋浴室设低温地板敷设采暖系统。空调水系统为一次泵定流量，立管同程，水平干管同程或异程。 五、主要技术经济指标 项目特征表 本项目建筑等级根据GB50352-2005民用建筑设计通则的设计使用年限的规定；耐火等级根据GB50016-2006建筑设计防火规范规定；抗震等级根据国家抗震烈度划分区域表来确定；人防等级根据民防工程建设单位意见确定。项目名称地下停车库文化文化体育综合楼体育运动楼体育办公楼公厕及道班房类别三类停车库三类建筑三类建筑三类建筑三类建筑耐久年限50年50年50年50年50年耐火等级一级二级二级二级二级抗震设防七度七度七度七度七度主要结构形式钢筋砼框架钢筋砼框架钢筋砼框架钢筋砼框架钢筋砼框架建筑层数地上(高度)六层(24.0m)五层(24.0m)三层（15.0m）两层（7.5m）地下（埋深）两层（-10.0m）人防等级甲类核6、常6，战时二等人员掩蔽所防水等级一级二级二级二级二级 主要面积分配表 总建筑面积32510.52平方米。 地下建筑面积10770平方米部位房间名称面积（）地下二层5385，停车46辆设备用房停车库面积其他60133691414地下一层5385，停车35辆更衣淋浴区设备用房停车库面积其他86860626471264文化体育综合楼建筑面积12193平方米部位房间名称面积（m2）地上一层2121.36保龄球室茶室快餐厅设备用房其它376.39181.41398.9172.5450.55地上二层2250.01运动员食堂茶水间运动员休息室体育辅助用房其它391.24170.99453.18131.22地上三层2264.52台球室体育辅助用房其它1289.01194.8716.10地上四层2283.37体育舞蹈用房更衣室体育辅助用房其它1103.03164.24194.8716.10地上五层2293.09体育培训用房员工食堂茶水间员工休息室管理办公室其它399.77462.79164.79264.17164.20地上六层980.41多功能用房休息室其它341.01119.48体育运动楼建筑面积7642平方米部位房间名称面积（）地上一层1755.03游泳大厅管理及辅助用房观摩室其它998.8233.52234.29762.4地上二层1777.36乒乓球室篮羽球馆更衣淋浴区设备用房其它452.52679.2197.469.9912.84地上三层1039.97健身器械区设备用房动感单车教练室548.9128.5997.2039.57地上四层1874.97篮羽球馆健身操及瑜伽用房更衣淋浴区设备用房其它686.56532.2079.599.9920.10地上五层1195.06活动场地高尔夫练习场管理及用房设备用房194.74162.21245.729.99连廊建筑面积628平方米部位房间名称面积（）地上二层接待会议休闲吧辅助用房371.25171.1522.68体育办公楼建筑面积791.41平方米部位房间名称面积（）地上一层232.83门厅办公空间其他371.25171.1522.68地上二层257.54办公空间其他地上三层301.04办公空间其他公共厕所及道班房建筑面积200平方米部位房间名称面积（）地上一层100值班室男厕女厕无障碍厕所8.9126.8720.315.67地上二层100更衣室休息间茶水间16.8030.249.18第二章 总平面设计一、场地概况及现状条件基地位于南浦大桥下，沿外马路和油车码头街一侧。建筑用地形状不规则，场地标高高差不大、用地基本平整。用地南侧有城市重要排水涵管穿过，西侧要考虑对南浦大桥基础承台的影响，东侧要考虑对防汛墙的影响，由于多方面的退距问题，地下建筑设计条件较为复杂。根据上海市城市规划管理条例，地上建筑退让油车码头街和外马路均不小于5米，地下建筑退让用地红线为建筑物埋深0.7倍。二、总平面设计1、总体布局项目总用地面积10657平方米，西侧紧依南浦大桥，东侧毗邻黄浦江岸。由于用地形状呈不规则形状，而且用地南部需避开浦西污水总管和过江道虹管，造成了总平面布局一定的局限性。综合考虑到文化体育综合楼、体育运动楼、体育办公楼三个主要建筑单体的体量组合与城市机理及道路交通的关系，总体布局上建筑依着南浦大桥顺势展开，同时利用建筑组群咬合的关系，围合出外马路和油车码头街交叉处的开敞用地，作为建筑集散用地与城市公共开放空间。文化体育综合楼位于基地最南端，面朝江景；体育运动楼位于文化体育综合楼以北，两楼之间在二层相接；体育办公楼和公厕道班房布置在北部用地狭长处，两者之间通过室外机械停车相隔，充分利用红线内可建用地。2、竖向设计根据甲方提供数据，基地内部自然标高范围为4.0-4.4，基地周边道路标高范围为3.8-4.0，现设计场地室外出入口处标高统一为4.4，与周边道路之间通过场地放坡来解决高差。3、交通组织与消防设计（1）车辆停放用地内有两层地下停车库，停车数量共81辆，其中地下一层停车35辆，地下二层停车46辆。地面停车35辆，其中10辆为普通室外停车位，另有4层的机械停车位，停车数为25辆。（2）车行交通基地内部机动车出入口位于用地红线南侧，由外马路进入，在尽端处设12mx12m的回车场，在文化体育综合楼和体育运动楼之间有7m宽车道进入地下停车库。消防车道由用地南侧规划道路进入基地，油车码头街一侧的公共绿地紧急情况下可供消防车通行，形成消防车道内部与城市道路的环通。（3）人行交通用地主要人行出入口位于油车码头街与外马路交接处，另用地南侧也设置了文化体育综合楼的人行出入口。体育运动楼的次入口和体育办公楼出入口通过用地内部交通进入。附停车位的设置说明：此用地停车设置依据为上海市建筑工程交通设计及停车车库（场）设置标准因为本项目功能以民众体育活动为主，故文化体育综合楼和体育运动楼参照普通公建停车位指标0.5/100，体育办公楼采用办公建筑停车位指标0.5/100体育功能地上建筑面积为20703（包括地下一层约868的淋浴更衣房），所需停车位为103辆；体育办公用房建筑面积为791.41，所需停车位为4辆。现地下停车81辆，地面停车35辆，共116辆大于所需停车总数量103辆，满足使用要求。4、绿化景观用地内绿化以草坪为主，辅以少量灌木和乔木，基地内车道旁种植乔木。广场绿化纹理与建筑造型相呼应。屋顶使用新型绿化屋面，采用卷材形式的草皮。三、主要技术经济指标总用地面积：10657平方米建筑面积为10770平方米总建筑面积：地上21740.52平方米；地下 10770平方米计容建筑面积21419.95平方米建筑容积率：2.01建筑覆盖率：47.29%绿地率：16.79%停车位：地上35辆（包含机械停车25辆） 地下81辆第三章 建筑设计一、平面设计及功能分区 基地内有四个建筑单体，其中两个主要单体下有两层地下室，作为上部建筑辅助用房及设备、停车之用。考虑到停车空间的合理使用、建筑内部空间的灵活分隔、标准篮球场的合理使用，柱网多考虑9Mx9M、9Mx10M的尺寸。各单体具体功能布局如下：1、文化体育综合楼 文化体育综合楼主要为群众体育活动场所，具体包含保龄球、台球、体育舞蹈、体育培训等体育功能，以及相配套的快餐、员工食堂、运动员食堂、各类休息室等功能。建筑单体为局部六层，第六层为多功能用房，五层屋顶花园平台可作为多功能用房使用范围的空间延伸。2、体育运动楼 体育运动楼主要为会所制的体育活动场所，具体包含游泳、篮球、羽毛球、健身、乒乓球、高尔夫练习等体育功能。功能分布上将大空间集中布置。游泳大厅布置在一层，配套的淋浴更衣用房布置在地下一层，充分利用地上建筑使用空间。二层、四层相同位置设置两层通高的篮、羽球馆。3、体育办公楼 体育办公楼以内部工作人员办公为主，为大空间办公空间，方便日后使用灵活划分空间。二、空间造型及立面设计建筑造型设计上考虑到基地所处位置的特殊性，将城市生活和桥柱空间的特点引入设计概念，体现项目本身的功能特性，在建筑立面分割处理上采用桥柱空间景框的特点，使之成为立交桥与黄浦江之间的空间过渡。由于项目建在黄浦江边，与世博园区隔岸相望，基地一侧的南浦大桥一直以来是黄浦江夜景中较为突出的亮点，因此建筑外形以及材料的采用选择大气内敛的表达方式。魔方体量虚实的对比，决定了建筑石材与玻璃材质的组合。对石材颜色的选择，延续了黄浦区及黄浦江沿岸地表建筑的石材颜色，体现沉稳、大气的品质。同时，虚实材料的对比在日夜之间发生奇妙的呼唤，引人侧目。三、剖面及交通设计1、文化体育综合楼综合楼局部六层，女儿墙最高处标高23.70m，五层平台处女儿墙标高为20.70m。主要交通有两部楼梯，一部自动扶梯，五部电梯，一部货梯。通往六层的有楼梯一部、客梯两部和货梯一部，其中一部客梯同时兼作无障碍电梯，另外单独设置了从五层至六层的楼梯一部。2、体育运动楼运动楼总共五层，女儿墙最高处标高23.70m。主要交通有两部楼梯，一部货梯、两部客梯，其中一部客梯兼作无障碍电梯。3、体育办公楼办公楼总共三层，女儿墙最高处标高14.7m。主要交通有一部楼梯，一部客梯。本工程电梯井道尺寸不小于2500x2500，电梯总数为10台，自动扶梯1部。具体选型详细见如下表格。电梯选型表位置名称额定载重量kg额定速度m/s停层提升高度地坑深度缓冲层高度开门宽度台数备注文化体育综合楼客梯10001.0m/s-2至6层29.1m1.6m3.9m1.3m5无机房无障碍1部货梯20000.63m/s-1至6层21.3m1.6m3.9m1.3m1无机房（2500X2500）体育运动楼客梯10001.0m/s-2至5层27.6m1.6m4.5m1.3m2无机房无障碍1部货梯20000.63m/s-2至5层27.6m1.6m4.5m1.3m1无机房（2500X2500）体育办公楼客梯10001.0m/s1至3层9.0m1.6m4.5m1.3m1无机房、无障碍位置名称倾斜角梯级宽度额定速度m/s提升高度台数理论运输能力(人/h)文化体育综合楼自动扶梯3010000.6m/s4.5m19000四、建筑用料及装修 防水工程：（一）地下室、地面防水工程1、地下室防水工程执行地下工程防水技术规范GB50108-2001和地方的有关规程和规定。2、本工程根据地下室的使用功能，地下室防水等级一级，不允许渗水，结构表面无湿渍.地下室底、侧板除结构在负一层采用S6级抗渗自防水混凝土，迎水面附加3厚湿铺法复合双面自粘橡胶沥青防水卷材,内侧刷2厚水泥基渗透结晶型防水涂料。3、地下部分穿外墙管均应设套管。4、地下室地面做防水防潮处理，做法见施工做法表。防水层周边卷起高度不小于300。5、防水混凝土的施工缝、穿墙管道预留洞、转角、坑槽、后浇带等部位和变形缝等地下工程薄弱环节应严格按地下防水工程质量验收规范GB50208-2002办理。6、防水工程施工必须由专业施工队按照地下工程防水技术规范GB50108-2001及地下防水工程质量验收规范GB50208-2002施工。（二）屋面防水1、本工程建筑屋面防水等级为级，上人屋面采用=2.0mm厚橡胶沥青防水卷材柔性防水及细石砼刚性防水，柔性防水层四周卷至泛水高度。2、基层与突出屋面结构（女儿墙、墙、烟囱、管道、天沟、檐口等）的转角处水泥砂浆粉刷均应做成半径为150mm的圆弧。圆弧应用套板成形，确保顺直一致。在屋面与突出屋面的连接处泛水部位要较屋面多铺一层卷材附加层，和屋面卷材防水层交错铺贴，防水材料刷卷至女儿墙300400高。3、凡穿屋面管先预埋止水钢套管，管道穿屋面时屋面留洞孔位置需检查核实后再做防水层，避免做完防水层后凿洞。凡伸出屋面井（烟）道周边应同屋面结构一起整浇一道钢筋砼防水圈高200。4、屋面找坡坡向雨水口，在雨水口部坡度加大成积水区，雨水口杯标高比找平层低1015mm,雨水口周围用细石混凝土做成半径500mm、坡度5%的杯形坡。雨水口位置及坡度详见屋面平面。5、保温层应在女儿墙根部内侧留置30mm的通长缝隙。6、各类屋面找平层，刚性整浇层均需设分格缝。7、卷材粘贴采取满贴热作法。卷材短边长边搭接宽度均为100mm，短边搭接缝应错开。8、通向屋面的门应设防水门坎，门坎须与墙面做平，高度300,门安在门槛之上。9、屋面防水工程施工必须由专业施工队按照屋面工程技术规范GB50345-2004及屋面工程质量工验收规范GB50207-2002施工。10、设备机组置于屋面上，其下部的防水层应做好卷材增强层，如设备基座与结构层相连，防水层应包裹设施基座的上部，并在地脚螺栓周围作密封处理。（三）楼地面防水1、凡室内经常有水房间（包括室外阳台，室外走道），楼地面应找不小于1.0%排水坡坡向地漏，地漏应比本层楼地面装修完成面低20mm。2、厨、卫设备包括洗面盆、污水池、恭桶、花洒房、浴缸，均为优质成品，由业主方招标订货，土建和设备预留好上下水管接口。凡管道穿过楼板，须予埋套管，高出地面20，预留洞边做砼坎边，高50 。3、厨房、卫生间楼地面管道井、管道孔周边上翻做同步现浇200高C30细石混凝土挡水墙。卫生间四周连系梁上同步现浇200高C20细石混凝土挡水墙，宽同墙厚，厨房、普通卫生间建筑完成面比同层室内地坪完成面低20。残疾人卫生间比同层楼地面低15，入口以斜坡过渡。墙体工程：1、外墙体以加气混凝土砌块和玻璃幕墙为主，混凝土柱和混凝土砌块砌筑时砂浆必须饱和，外贴30厚保温挤塑聚苯板防火等级A级，与梁交接处砖墙必须塞紧。外墙粉刷层宜掺聚丙烯抗裂纤维。2、内墙：非承重墙采用90、190厚（图注100、200）加气混凝土板材,有水房间隔墙在根部浇筑200高C20混凝土，厚度与墙同。凡是墙高于3500以上又无圈梁者须加26500通长拉结筋。3、填充隔墙均砌至梁或板底，与结构框架柱及构造柱用通长砼配筋带及柱筋进行连接，板带设于门、窗洞口的上部及下部；在洞口两侧、墙转角交接处及墙端设置构造柱，施工楼面时预留竖向配筋。门窗顶部过梁设置详结施，两侧预埋C20砼块锚固窗框或在砌筑空心砖或砌块时，在锚固处用C20砼填实孔洞。当墙面宽或墙高不足砖模尺寸时，用混凝土多空砖镶砌或填满，厚度与空心砖或砌块墙体相同。4、墙体在不同材料交接处，表面须先钉300宽金属网，再做表面装修，如墙体一侧为混凝土，则须预留胡子筋。5、凡水、电穿墙管线、固定管线、插头、门窗框连接等构造及技术要求由制作厂家提供。6、凡是钢筋混凝土表面做装饰工程的，如粉刷、油漆等，表面油迹应用新型高效安全优质的界面处理剂涂刷，以增强砂浆对基层的粘结力，避免抹灰层空鼓脱离。7、外墙防水：%P0.000以上外墙用2厚水泥基弹性聚合物防水涂膜进行防水，砌体填充墙及门窗洞口四周应严格按有关规程规定砌筑施工；安装在外墙上的构配件（各类孔洞、管道、螺栓等）均应预埋,预埋件位于砌块墙体时，应在预埋件四周嵌以聚合物水泥砂浆，墙面分隔缝内嵌密封材料。8、内墙防水：常有水或水汽的房间贴瓷砖前在找平层上刷2厚水泥基弹性聚合物防水涂膜，高度1800，以防墙面和地面渗水。屋面工程：1、非上人屋面采用细石混凝土屋面，自上而下分别是卷材型轻质草皮，40厚细石混凝土，45厚挤塑聚苯板，20厚水泥砂浆找平层，结构层。按柱网分仓，分仓缝20宽,用防水油膏嵌缝,分仓缝6000x6000。2、上人屋面采用花岗石保温屋面，自上而下分别是30厚毛面花岗石板材、配色水泥擦缝，30后水泥砂浆结合层，40厚细石混凝土，245厚挤塑聚苯板，20厚水泥砂浆找平层，结构层。按柱网分仓，分仓缝20宽,用防水油膏嵌缝,分仓缝6000x6000。楼地面工程：1、墙内楼板（热桥处）采用20厚水泥砂浆、5厚聚合物抗裂砂浆压入耐碱玻纤网格布、30厚挤塑聚苯板、200厚钢筋混凝土。底部自然通风的架空楼板构造层次是20厚水泥砂浆，120厚钢筋混凝土，45厚版硬质矿（岩）棉板，5厚聚合物抗裂砂浆压入耐碱玻纤网格布。2、地面构造类型为20厚水泥砂浆，碎石，卵石混凝土，钢筋混凝土。面积较大地面设分仓缝，分仓缝面积6000x6000缝宽15嵌胶泥。其中，用于休息过厅等处的地砖地面作法为结构层，20厚C15混凝土，20厚1：2水泥砂浆结合层，铺8-10厚地砖,1：1同色水泥擦缝。用于卫生间等场所的防滑地砖楼面结构层，20厚水泥砂浆找平层，2厚聚氨脂涂膜防水层、上翻500，30厚(最薄处)C15细石混凝土找坡1%、坡向地漏，20厚1：2水泥砂浆结合层，铺8-10厚防滑地砖,1：1同色水泥擦缝。门窗工程：1、建筑外门窗抗风压性能分级不得低于4级，气密性能分级不得低于4级，水密性能分级不得低于3级，隔音性能分级为3级。建筑外门窗采用断热型铝合金双层中空玻璃，强度性能及具体的选用由设计方与专业厂家协商确定，应满足节能要求。2、门窗玻璃的选用应遵循建筑玻璃应用技术规程T010101-146e和建筑安全玻璃管理规定发改运行20032116号及地方主管部门的有关规定。3、本工程门窗按不同材料和用途分别编号，分格详见门窗表和门窗大样。内门窗一般按使用要求选用铝合金门窗或高级硬木拼板门，由业主自理；空调机房、变配电间、水泵房等设备机房、库房均设甲级防火门；疏散楼梯间及前室设乙级防火门；一层放大前室处内门设置为乙级防火门；管道井的检修门为丙级防火门。防火门窗、防火卷帘应选用消防部门认可的产品，防火墙和公共走廊上疏散用的平开防火门应设闭门器，双扇平开防火门安装闭门器和顺序器，常开防火门须安装信号控制关闭和反馈装置。4、本工程门窗表上所注尺寸均为洞口尺寸，加工制作时，应按照装修面厚度由承包商予以调整，扣除不同厚度的粉刷面层或贴面厚度，一般情况下铝合金窗高宽各扣50，铝门高扣除25，宽扣除50，无框全玻门视实际情况实地放样而定。5、门窗预埋在墙或柱内的木、铁构件，应做防腐、防锈处理。6、当窗固定在砌体墙上时，应在固定位置设置砼块，加强锚固强度。7、对外的设备管井开口部位、风井百页应内衬金属防虫网。幕墙工程：1、玻璃幕墙的设计、制作和安装应执行玻璃幕墙工程技术规范T010101-204。2、本工程玻璃幕墙的选用充分考虑到节能与环保的要求，幕墙玻璃采用中空低辐射玻璃，强度性能及具体的选用由设计方与专业厂家、专业幕墙设计方协商确定，应满足节能要求。屋顶幕墙处支撑在楼板上，局部设置屋顶可开启天窗。幕墙玻璃部分应遵循建筑玻璃应用技术规程T010101-146e和建筑安全玻璃管理规定发改运行20032116号及地方主管部门的有关规定。3、隐框玻璃幕墙采用812A8Low-E中空双面钢化玻璃，有防火要求的则采用外片8Low-E+12A+内片8防火中空双面钢化玻璃。，幕墙技术要求及断面构造（包括风压要求）由生产厂家计算后确定，经业主方与设计人员共同确认后再开始大面积制作。幕墙的气密性不应低于建筑幕墙物理性能分级GB/T15225规定的3级。4、屋面玻璃天窗采用采用6+1.52PVB+6+20A+8Low-E钢化中空夹胶玻璃、节能断桥型铝合金型材。5、幕墙工程的承包商应依据建筑设计，进行施工图二次设计，二次设计经确认后，及时向建筑设计单位提供予埋件和受力部位的详细资料，以便结构施工图中表达清楚，施工中及时预埋。二次设计时应实地测量、放样，及时调整。6、幕墙工程应配合土建、机电、擦窗设备、景观照明工程的各项要求。完工后幕墙的结构性及耐候性必须符合或优于幕墙的风压变形性能、雨水渗透性能、空气渗透性能、平面内变形性能、防噪音性、幕墙热量吸收与热断裂性能、幕墙耐撞击性能、热工性能、隔声性能等要求，并提供相应的计算数据，并以风压变形性能试验、雨水渗透性能测试、空气渗透性能测试、平面内变形性能测试，及工地现场测试验证。7、幕墙部分设计计算与安装制作与有关厂商配合进行二次设计。内外装修工程：1、本工程外装修部分以干挂石材25厚幕墙和玻璃幕墙8low-E+12A+8为主。玻璃、石材幕墙的划分和色彩设计详见立面图。所选用的各项材料其材质规格、颜色等，均由施工单位提供样板,经建设和设计单位确认后进行封样，并据此验收。2、墙上施工孔洞用1:2防水砂浆嵌实，表面采用1:2防水砂浆粉严。外墙门窗框四周用发泡剂打密实，再用防水砂浆灌缝，门窗框与外粉刷间设缝，硅胶嵌填。3、内装修工程执行建筑内部装修设计防火规范GB50222，楼地面部分执行建筑地面设计规范GB50037。4、墙体不同基层的材料（混凝土、砖、砌块等）之间竖缝及顶部横缝相接处应铺设钢丝网（丝径0.6mm，孔径10mm）钢丝网用间隔200x200木针固定，钢丝网搭接缝宽度从缝边起每边不得小于150mm。内外墙均做钢丝网。5、装修材料初定为内墙及顶棚装修采用涂料，吊顶为轻钢龙骨石膏板，地面为防滑地面砖，卫生间及浴室内墙贴1800高瓷砖墙裙。瑜伽房地面处理结合地暖。其余主要房间为石材地面，卫生间、厨房及储藏间为地砖地面，设备用房为细石混凝土地面。体育馆篮球综合馆部分采用木地板，游泳池、卫生间、淋浴、楼梯间选用地砖。具体材料选择和作法施工图阶段再作要求。第四章 结构设计一、工程概况本工程位于上海市黄浦区，本场地拟建1栋文化体育综合楼、1栋体育运动楼、1栋体育办公楼及1栋公厕及道班房；文化体育综合楼，地上6层：层高分别为4.5m、3.9m、3.6m、3.6m、3.9m、3.6m，建筑物总高为23.4m；体育运动楼，地上5层：层高均为4.5m，建筑物总高为23.4m；文化体育综合楼和体育运动楼均为地下共2层且相连，层高分别为4.2m、5.4m，其中地下2层为六级人防-由人防设计院设计； 体育办公楼，地上2层，建筑物高度为13.8m；公厕及道班房，地上2层，建筑物高度为6.9m。 所有建筑采用现浇钢筋混凝土框架结构。二、设计依据本工程依据以下国家设计规范、规程及有关规定进行建筑结构可靠度设计统一标准（GB50068-2001）建筑工程抗震设防分类标准（GB50223-2008）建筑结构荷载规范（GB50009-2001）（2006年版）建筑抗震设计规范（GB50011-2001）（2008年版）建筑桩基技术规范（JGJ94-2008）混凝土结构设计规范（GB50010-2002）砌体结构设计规范（GB50003-2001）建筑抗震设计规范（DGJ08-9-2003） 上海市地基基础设计规范（DGJ08-11-1999）上海市建筑方案图及其它与本工程有关的资料、文件等地质条件 依据上海市岩土地质研究院有限公司院提供的黄浦区工人体育馆项目工程岩土工程勘察初步资料,拟建场地土层及其性状自上而下依次为： 杂填土层，无工程价值。 灰色粘质粉土层（江滩土）。 灰色淤泥质粘土层。 灰色粉质粘土层。 暗绿色粉质粘土层。层面标高-19.88-20.96m，层厚4.004.800，压缩模量ES0.1-0.2平均值7.38MPa，比贯入阻力平均值3.0MPa。1草黄色砂质粉土层。密实，中等压缩性，层面标高-24.18-25.16m，层厚7.008.700，压缩模量ES0.1-0.2平均值9.31MPa，比贯入阻力平均值11.88MPa。2灰黄色粉砂层。密实，中等压缩性，层面标高-32.15-33.29m，60m未钻透，压缩模量ES0.1-0.2平均值14.12MPa，比贯入阻力平均值23.75MPa。建筑场地类别为类（上海），场地土无液化。场地地下水对混凝土无腐蚀性。三、设计参数 1、本工程结构安全等级为二级，对应结构的重要性系数r0=1.0，建筑抗震设防类别为丙类，结构设计使用年限为50年。 2、根据建筑抗震设计规范（GB50011-2001）（2008年版）本工程抗震设防烈度为7度，设计基本地震加速度为 0.10g； 多遇地震下水平地震影响系数最大值ma：0.08； 设计地震分组：第一组； 特征周期：0.9秒； 建筑场地类别：类（上海）。 3、地基基础设计等级：甲级。四、上部结构型式及主要构件尺寸 文化体育综合楼、体育运动楼、体育办公楼均采用框架结构体系，抗震等级为三级。 主要构件尺寸如下： 1、文化体育综合楼：柱网9m10m； 框架柱：800X800； 框架梁：600x600，次梁：250X500 2、体育运动楼主要柱网为9m10m；框架柱：800X800； 框架梁：400x800，次梁：250X500 3、体育办公楼主要柱网为8.1m8.1m。框架柱：600X600； 框架梁：300x700，次梁：250X5003、楼板： 地下室底板：800mm； 地下一层：200mm； 地下室顶板：180mm；二层屋面：120mm。五、下部结构及基础本工程上海市岩土地质研究院有限公司院提供的黄浦区工人体育馆项目工程岩土工程勘察初步资料。由于工程周边的环境的复杂性及本工程的特殊需要，本工程采用地下连续墙的基坑支护方式且两墙合一（地下连续墙兼作外围柱下桩基础）、逆作法施工，设200厚混凝土内衬墙，文化体育综合楼和体育运动楼采用桩基础，桩型拟选用800钻孔灌注桩，灌注桩持力层选为1砂质粉土
