给水排水管道工程监理抽检表.doc

资源描述

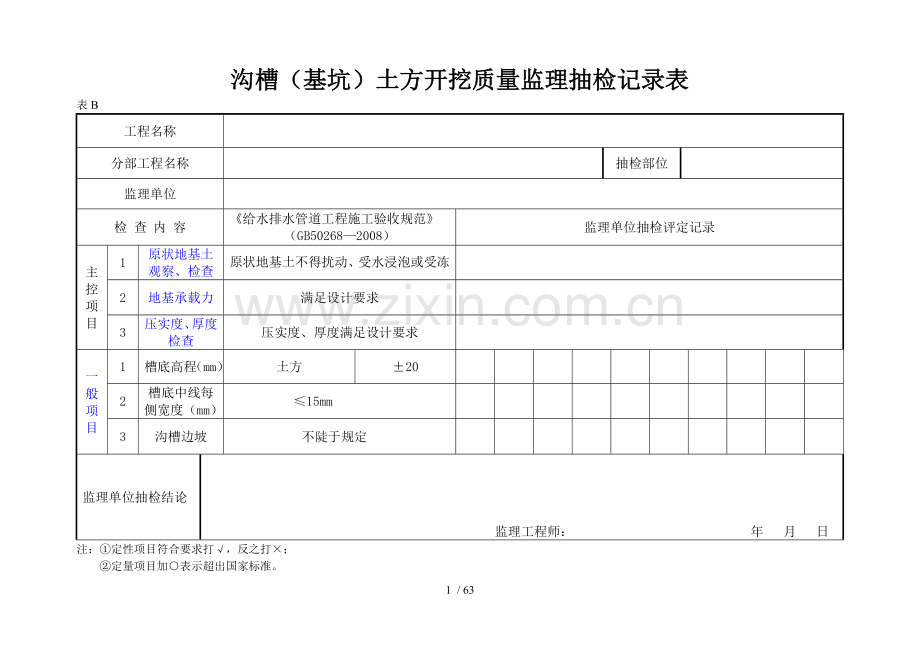

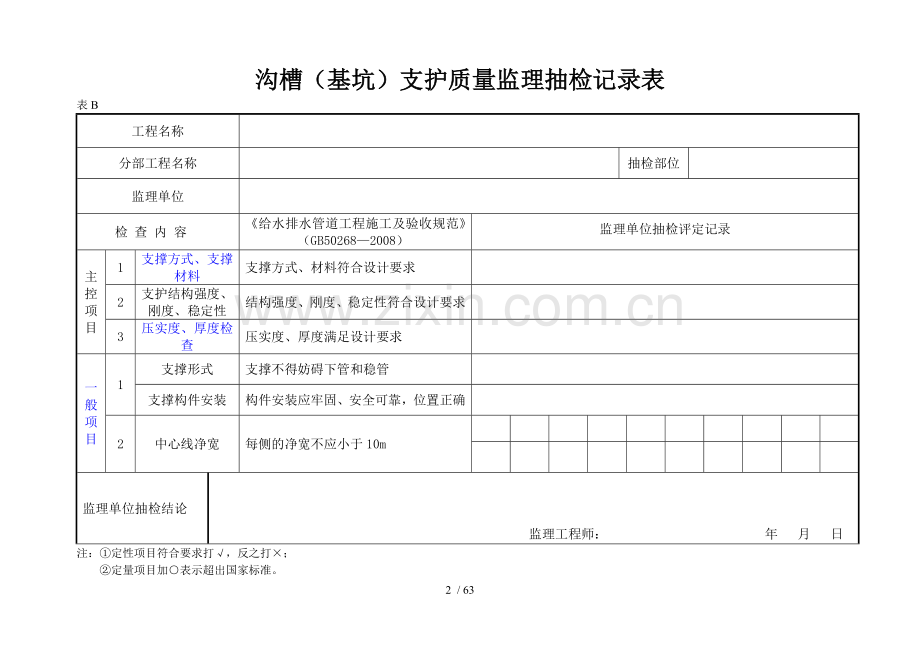

沟槽（基坑）土方开挖质量监理抽检记录表表B 工程名称分部工程名称抽检部位监理单位检查内容《给水排水管道工程施工验收规范》（GB50268—2008）监理单位抽检评定记录主控项目 1 原状地基土观察、检查原状地基土不得扰动、受水浸泡或受冻 2 地基承载力满足设计要求 3 压实度、厚度检查压实度、厚度满足设计要求一般项目 1 槽底高程（mm）土方 ±20 2 槽底中线每侧宽度（mm） ≤15mm 3 沟槽边坡不陡于规定监理单位抽检结论监理工程师：年月日注：①定性项目符合要求打√，反之打×； ②定量项目加○表示超出国家标准。沟槽（基坑）支护质量监理抽检记录表表B 工程名称分部工程名称抽检部位监理单位检查内容《给水排水管道工程施工及验收规范》（GB50268—2008）监理单位抽检评定记录主控项目 1 支撑方式、支撑材料支撑方式、材料符合设计要求 2 支护结构强度、刚度、稳定性结构强度、刚度、稳定性符合设计要求 3 压实度、厚度检查压实度、厚度满足设计要求一般项目 1 支撑形式支撑不得妨碍下管和稳管支撑构件安装构件安装应牢固、安全可靠，位置正确 2 中心线净宽每侧的净宽不应小于10m 监理单位抽检结论监理工程师：年月日注：①定性项目符合要求打√，反之打×； ②定量项目加○表示超出国家标准。沟槽（基坑）回填质量监理抽检记录表表B 工程名称分部工程名称抽检部位监理单位检查内容《给水排水管道工程施工及验收规范》（GB50268—2008）监理单位抽检评定记录主控项目 1 回填材料材料应符合设计要求 2 观测沟槽沟槽不得带水回填，回填应密实 3 管道变形柔性管道变形率不得超过规范规定≤3% 4 压实度符合设计与规范要求≥95% 一般项目 1 高程回填应达到设计高程±30 表面平整度±20 2 管道及附属构筑物回填时管道无损伤、沉降、位移监理单位抽检结论监理工程师：年月日注：①定性项目符合要求打√，反之打×； ②定量项目加○表示超出国家标准。开槽施工质量监理抽检记录表表B 工程名称分部工程名称抽检部位监理单位检查内容《给水排水管道工程施工及验收规范》（GB50268—2008）监理单位抽检评定记录主控项目 1 地基承载力地基承载力符合设计要求 2 混凝土强度标准养护、同条件养护应符合设计要求 3 砂石基础压实度符合设计要求或规范规定 1 垫层高程压力管道 ±30 无压管道 0，-15 管座肩宽 +10，-5 肩高 ±20 2 土（砂及砂砾）基础高程压力管道 ±30 无压管道 0，-15 监理单位抽检结论监理工程师：（签字）年月日注：①定性项目符合要求打√，反之打×； ②定量项目加○表示超出国家标准。钢筋混凝土管接口连接质量监理抽检记录表表B 工程名称分部工程名称抽检部位监理单位检查内容《给水排水管道工程施工及验收规范》（GB50268—2008）监理单位抽检评定记录主控项目 1 材料产品质量管及管件、橡胶圈的产品质量符合本规范有关规定 2 柔性接口橡胶圈位置正确，无扭曲、外露现象，承口、插口无破损、开裂；双道橡胶圈的单口水压试验合格 3 刚性接口接口砼强度符合设计要求，不得有开裂、空鼓、脱落现象一般项目 1 柔性接口纵向间隙柔性接口的安装位置正确，其纵向间隙应符合规范有关规定 2 相邻接口错口 700＜Di≤1000 〈3 Di＞1000 〈5 曲线安装管道曲线安装时，接口及转角处应符合规范第5.6.9、5.7.5条的规定 3 接口填缝管道接口填缝应符合设计要求，密实、光洁、平整；监理单位抽检结论监理工程师：（签字）年月日注：①定性项目符合要求打√，反之打×； ②定量项目加○表示超出国家标准。钢筋混凝土类管道铺设质量监理抽检记录表表B 工程名称分部工程名称抽检部位监理单位检查内容《给水排水管道工程施工及验收规范》（GB50268—2008）监理单位抽检评定记录主控项目 1 埋设深度管道埋设深度、轴线位置应符合设计要求，无压力管道严禁倒坡 2 管道外观刚性管道无结构贯通裂缝和明显缺损情况 3 管道安装安装必须稳固，管道安装后应线形平直一般项目 1 水平轴线（mm）无压管道 15 有压管道 30 2 管底高程（mm） Di≤1000 无压管道 ±10 有压管道 ±30 Di＞1000 无压管道 ±15 有压管道 ±30 监理单位抽检结论监理工程师：（签字）年月日注：①定性项目符合要求打√，反之打×； ②定量项目加○表示超出国家标准。砖砌井室质量监理抽检记录表表B 工程名称分部工程名称抽检部位监理单位检查内容《给水排水管道工程施工及验收规范》（GB50268—2008）监理单位抽检评定记录主控项目 1 原材料原材料、预制构件的质量符合国家相关标准及设计要求 2 砌筑砂浆强度砂浆强度应符合标准和设计要求 3 砌筑质量砌筑结构应灰浆饱满、灰缝平直、不得有通缝、瞎缝，无渗水、水珠现象一般项目 1 平面轴线位置（轴向、垂直轴向） 15 2 结构断面尺寸 +10,0 3 井室尺寸长、宽或直径 ±20 4 井底标高开槽法管道铺设 Di≤1000 +10 Di＞1000 ±15 不开槽法管道铺设 Di≤1500 +10，-20 Di＞1500 +20，-40 监理单位抽检结论监理工程师：（签字）年月日注：①定性项目符合要求打√，反之打×；②定量项目加○表示超出国家标准。钢管接口连接质量监理抽检记录表表B 工程名称分部工程名称抽检部位监理单位检查内容《给水排水管道工程施工及验收规范》（GB50268—2008）监理单位抽检评定记录主控项目 1 材料质量管节、管件及焊接材料应符合规范05.3.20条规定 2 接口接口焊缝坡口应符合规范5.3.7条规定 3 焊口焊接质量焊口焊接质量应符合规范5.3.17条规定 4 法兰接口接口与管道要同心，螺栓自由穿入，高强螺栓终拧扭矩符合设计要求和有关标准一般项目 1 接口组对纵、环缝位置应符合规范5.3.9条规定 2 管节组对管节组对前，坡口及内外侧焊接影响范围内表面应无油漆、垢、锈、毛刺等污物 3 不同壁厚管节对接不同管壁管节对接应符合规范5.3.10条规定 4 法兰与管道中轴线偏差（mm） D≤300mm ≤1mm ＞300mm ≤2mm 监理单位抽检结论监理工程师：（签字）年月日注：①定性项目符合要求打√，反之打×；②定量项目加○表示超出国家标准。金属类管道铺设质量监理抽检记录表表B 工程名称分部工程名称抽检部位监理单位检查内容《给水排水管道工程施工及验收规范》（GB50268—2008）监理单位抽检评定记录主控项目 1 埋设深度管道埋设深度、轴线位置应符合设计要求，无压力管道严禁倒坡 2 管道外观刚性管道无结构贯通裂缝和明显缺损情况 3 管道安装安装必须稳固，管道安装后应线形平直一般项目 1 管道开孔不得在干管的纵向、环向焊缝处开孔；管道上任何位置不得开方孔；不得在短管节上或管件上开孔；开孔处加固补强应符合设计要求。 2 水平轴线（mm）无压管道 15 有压管道 30 3 管底高程（mm） Di≤1000 无压管道 ±10 有压管道 ±30 Di＞1000 无压管道 ±15 有压管道 ±30 监理单位抽检结论监理工程师：（签字）年月日注：①定性项目符合要求打√，反之打×；②定量项目加○表示超出国家标准。钢管内防护层（水泥砂浆）质量监理抽检记录表表B 工程名称分部工程名称抽检部位监理单位检查内容《给水排水管道工程施工及验收规范》（GB50268—2008）监理单位抽检评定记录主控项目 1 材料符合国家相关标准和设计 2 水泥砂浆抗压强度不低于30MPa 一般项目 1 裂缝宽度（mm） ≤0.8 2 平整度（mm）＜2mm 3 防腐层厚度（mm） Di≤1000 ±2 1000＜Di＜1800 ±3 Di＞1800 +4，-3 4 麻点、空窝等表面缺陷的深度（mm） Di≤1000 2 1000＜Di＜1800 3 Di＞1800 4 监理单位抽检结论监理工程师：（签字）年月日注：①定性项目符合要求打√，反之打×；②定量项目加○表示超出国家标准。钢管内防护层（环氧涂料）质量监理抽检记录表表B 工程名称分部工程名称抽检部位监理单位检查内容《给水排水管道工程施工及验收规范》（GB50268—2008）监理单位抽检评定记录主控项目 1 材料防腐层材料应符合国家相关标准和设计要求 2 内防腐层外观液体环氧涂料内防腐层表面应平整、光滑、无气泡、无划痕，湿膜应无流淌现象一般项目 1 干膜厚度（µm）普通级 ≥200 加强级 ≥250 特加强级 ≥300 2 电火花试验漏点数普通级 3 加强级 1 特加强级 0 监理单位抽检监理工程师：（签字）年月日注：①定性项目符合要求打√，反之打×；②定量项目加○表示超出国家标准。钢管外防护层质量监理抽检记录表表B 工程名称分部工程名称抽检部位监理单位检查内容《给水排水管道工程施工及验收规范》（GB50268—2008）监理单位抽检评定记录主控项目 1 材料要求防腐层材料应符合国家相关标准和设计要求 2 厚度符合本规范第5.4.9条相关规定防腐成品管补口 3 电火花检漏补伤 4 粘结力防腐成品管补口一般项目 1 表面除锈质量钢管表面除锈质量等级应符合设计要求 2 外观质量石油沥青涂料、环氧煤沥青涂料外观均匀无褶皱、空泡、凝块环氧树脂玻璃钢外观平整光滑，色泽均与，无脱层、起壳和固化不完全等现象 3 防腐层搭接外防腐层材料搭接、补口搭接，补口搭接应符合设计要求监理单位抽检结论监理工程师：（签字）年月日注：①定性项目符合要求打√，反之打×；②定量项目加○表示超出国家标准。钢管阴极保护质量监理抽检记录表表B 工程名称分部工程名称抽检部位监理单位检查内容《给水排水管道工程施工及验收规范》（GB50268—2008）监理单位抽检评定记录主控项目 1 材料要求应符合国家有关标准和设计要求 2 阴极保护管道系统的电绝缘性、电连续性经检测满足阴极保护要求 3 系统参数符合规范规定一般项目 1 阳极、辅助阳极管道系统中阳极、辅助阳极安装符合本规范5.4.13、5.4.14条规定 2 连接点防腐所有连接点按规定做好防腐处理，与管道连接处的防腐材料应与管道相同 3 测试装置接线盒接线盒内各类电缆应接线正确，测试桩的舱门应启闭灵活、密封良好电缆、引线铺设符合设计要求，所有引线应保持一定松弛度，并连接可靠牢固测试桩埋设顶面高地面〉40mm 检查片距管道外〉300mm 参比电极埋设深度〉1000mm 监理单位抽检结论监理工程师：（签字）年月日注：①定性项目符合要求打√，反之打×；②定量项目加○表示超出国家标准。球墨铸铁管接口连接质量监理抽检记录表表B 工程名称分部工程名称抽检部位监理单位检查内容《给水排水管道工程施工及验收规范》（GB50268—2008）监理单位抽检评定记录主控项目 1 材料产品质量所有材料质量符合本规范5.5.1条有关规定 2 承插接口连接两管节中轴应保持同心，承口、承插部位无破损、变形、开裂；插口推入深度应符合要求 3 法兰接口法兰压盖的纵向轴线一致，螺栓终拧扭矩应符合设计或说明书要求，连接部位及杆件无变形、破损。 4 管节平顺度接口无突起、突弯、轴向位移现象一般项目 1 法兰接口压兰螺栓和螺母等连接件规格型号一致，防腐处理应符合设计要求 2 环向间隙 ≮3 3 橡胶圈位置 ±3 4 曲线安装允许转角 75-600 700-800 ≥900 监理单位抽检结论监理工程师：（签字）年月日注：①定性项目符合要求打√，反之打×；②定量项目加○表示超出国家标准。化学建材管接口连接质量监理抽检记录表表B 工程名称分部工程名称抽检部位监理单位检查内容《给水排水管道工程施工及验收规范》（GB50268—2008）监理单位抽检评定记录主控项目 1 材料产品质量管及管件、橡胶圈的产品质量本规范5.8.1、5.9.1规定 2 管道接口承口、插口部位及套筒连接紧密，无破损、变形、开裂现象，插入后胶圈位置正确，无扭曲现象，双道橡胶圈的单口水压试验合格 3 聚乙烯、聚丙烯管接口熔焊焊缝应完整，无缺损、变形；焊接力学性能不低于母材；凸缘无气孔、鼓包、裂缝；对接错变量符合要求。 4 卡箍、法兰等连接件卡箍、法兰等连接件符合要求一般项目 1 相邻管口承插、套筒式接口插入深度符合要求；相邻管口纵向间隙≥10mm 2 管道接口承插式管道沿曲线安装时的接口转角，玻璃钢管的不应大于规范5.8.3的规定； 3 熔焊连接设备熔焊连接设备的控制参数满足焊接工艺要求；设备及组合件组装正确 4 连接件防腐钢制部分及配件防腐符合设计要求监理单位抽检结论监理工程师：（签字）年月日注：①定性项目符合要求打√，反之打×；②定量项目加○表示超出国家标准。柔性管道铺设质量监理抽检记录表表B 工程名称分部工程名称抽检部位监理单位检查内容《给水排水管道工程施工及验收规范》（GB50268—2008）监理单位抽检评定记录主控项目 1 埋设深度管道埋设深度、轴线位置应符合设计要求，无压力管道严禁倒坡 2 管道管壁管道不得出现纵向隆起、环向扁平和其他变形 3 管道安装安装必须稳固，管道安装后应线形平直一般项目 1 水平轴线（mm）无压管道 15 有压管道 30 2 管底高程（mm） Di≤1000 无压管道 ±10 有压管道 ±30 Di＞1000 无压管道 ±15 有压管道 ±30 监理单位抽检结论监理工程师：（签字）年月日注：①定性项目符合要求打√，反之打×；②定量项目加○表示超出国家标准。灌渠基础质量监理抽检记录表表B 工程名称分部工程名称抽检部位监理单位检查内容《给水排水管道工程施工及验收规范》（GB50268—2008）监理单位抽检评定记录主控项目 1 天然地基土观察检查原状地基土不得扰动、受水浸泡或受冻 2 地基承载力满足设计要求 3 边坡基坑边坡稳定、围护机构安全可靠，无变形、沉降、位移，无线流现象；基底无隆起沉陷、涌水（砂）等现象一般项目 1 平面位置 ≤50 2 槽底高程（mm）土方 ±20 石方 +20，-200 3 平面尺寸满足设计要求 4 放坡开挖的边坡坡度满足设计要求 5 多线放坡的平台高度 +100，-50 6 基底表面平整度 20 监理单位抽检结论监理工程师：（签字）年月日注：①定性项目符合要求打√，反之打×；②定量项目加○表示超出国家标准。灌渠模板质量监理抽检记录表表B 工程名称分部工程名称抽检部位监理单位检查内容《给水排水管道工程施工及验收规范》（GB50268—2008）监理单位抽检评定记录主控项目 1 刚度和稳定性模板及其支架应满足浇筑混凝土时承载力、刚度和稳定性要求，且安装牢固 2 模板组装模板安装位置正确，拼缝紧密不漏浆，对拉螺栓、垫块等安装稳固；模板的预埋件、预留孔洞不得遗漏，且安装牢固。 3 隔离剂模板清洁、脱模剂涂刷均匀，钢筋和混凝土接茬处无污染一般项目 1 相邻板差 2 2 平整度 3 3 高程 ±5 4 渠壁、顶板截面尺寸 ±3 5 轴线位移底板 10 墙 5 6 止水带中心位置 5 垂直度 5 监理单位抽检结论监理工程师：（签字）年月日注：①定性项目符合要求打√，反之打×；②定量项目加○表示超出国家标准。灌渠钢筋制作质量监理抽检记录表表B 工程名称分部工程名称抽检部位监理单位检查内容《给水排水管道工程施工及验收规范》（GB50268—2008）监理单位抽检评定记录主控项目 1 原材质量进场钢筋的质量保证资料应齐全，出厂质量合格证明书及各项性能检验报告应符合国家有关标准和设计要求，受力钢筋的品种、级别、规格必须符合设计要求 2 加工质量受力钢筋的弯钩和弯折和箍筋弯钩符合GB50204的相关规定和设计要求 3 钢筋连接纵向受力钢筋的连接方式应符合设计要求，受力钢筋采用机械连接接头或焊接接头时，其接头应按GB50204的相关规定进行力学性能检验一般项目 1 受力钢筋成型长度 +5，-10 2 弯起钢筋弯起点位置 ±20 3 弯起点高度 0，-10 4 箍筋尺寸 ±5 监理单位抽检结论监理工程师：（签字）年月日注：①定性项目符合要求打√，反之打×；②定量项目加○表示超出国家标准。灌渠钢筋安装质量监理抽检记录表表B
