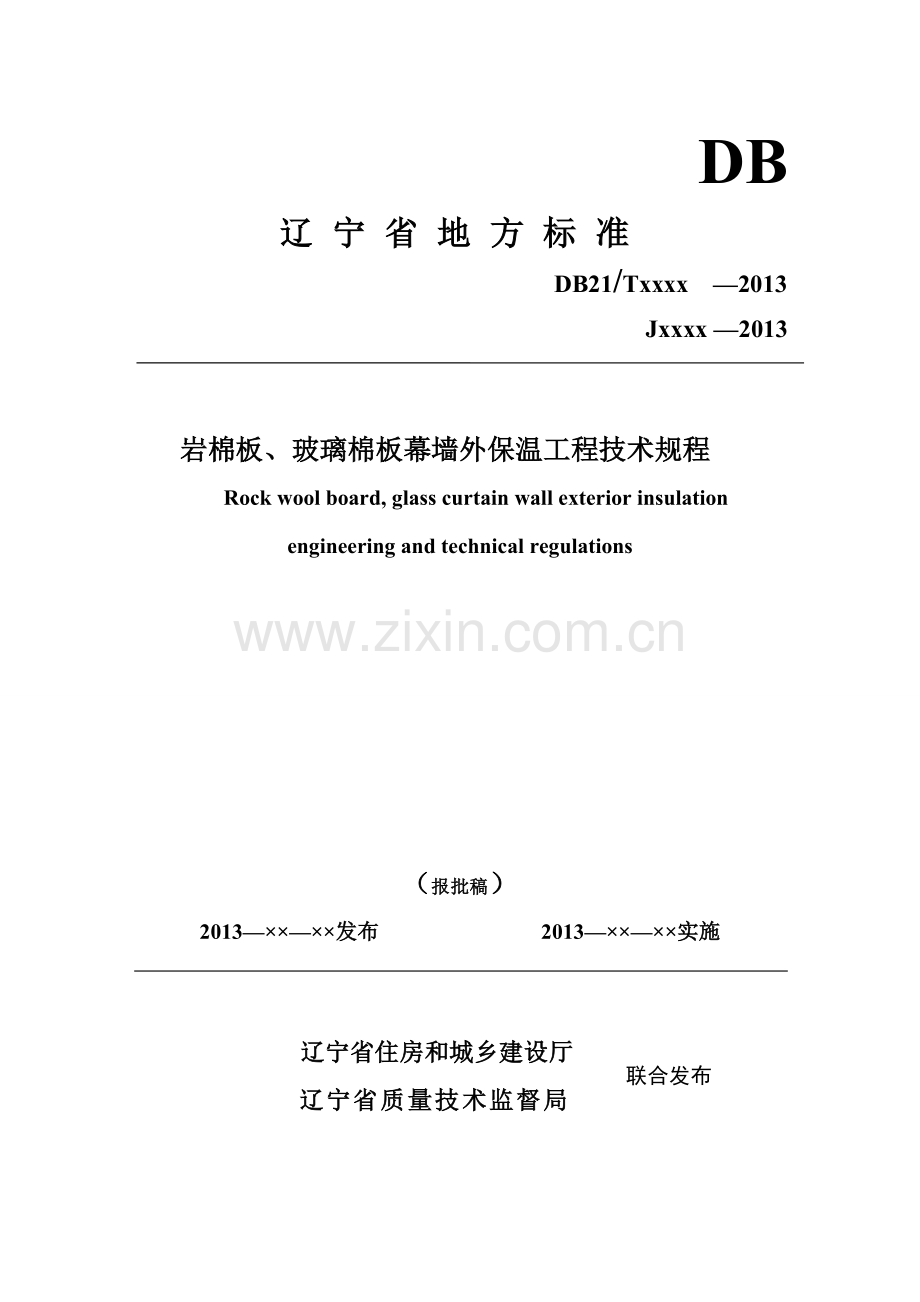

辽宁省地方标准岩棉板或玻璃棉板外保温幕墙工程技术规程.doc

DB
辽宁省地方标准
DB21/Txxxx —2013
Jxxxx —2013

岩棉板、玻璃棉板幕墙外保温工程技术规程
Rock wool board, glass curtain wall exterior insulation engineering and technical regulations

（报批稿）
2013—××—××发布 2013—××—××实施

联合发布
辽宁省住房和城乡建设厅
辽宁省质量技术监督局

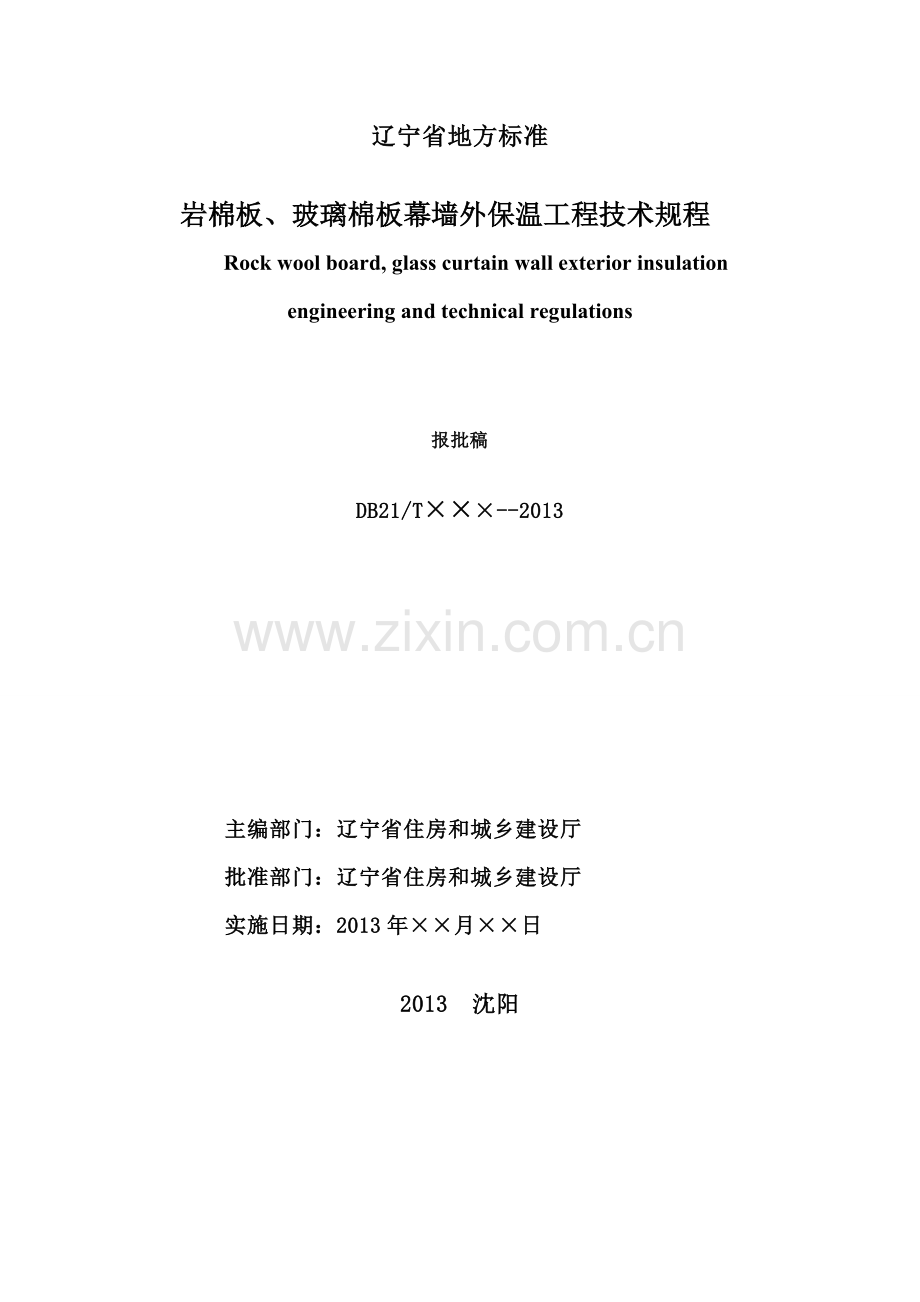

辽宁省地方标准

岩棉板、玻璃棉板幕墙外保温工程技术规程
Rock wool board, glass curtain wall exterior insulation engineering and technical regulations

报批稿

DB21/T×××--2013

主编部门：辽宁省住房和城乡建设厅
批准部门：辽宁省住房和城乡建设厅
实施日期：2013年××月××日

2013 沈阳

前 言

为规范岩棉板、玻璃棉板幕墙外保温工程的设计、施工与验收，确保外墙保温工程质量，根据辽宁省住房和城乡建设厅《关于印发<2012年度辽宁省工程建设地方标准编制/修订计划>的通知》（辽住建【2012】92号）计划要求，辽宁省建设科学研究院会同有关单位在广泛调查和大量实验研究的基础上，参考国内外相关标准，结合工程应用经验，编制了辽宁省地方标准《岩棉板、玻璃棉板幕墙外保温工程技术规程》辽宁省地方标准。
本规程的主要技术内容是：1. 总则；2. 术语；3. 基本规定；4.材料；5. 设计；6. 施工；7. 质量验收。
本规程由辽宁省住房和城乡建设厅负责管理，由辽宁省建设科学研究院负责具体技术内容的解释。
本规程在使用过程中如有需要修改与补充的建议，请将有关资料寄送辽宁省建设科学研究院（地址：沈阳市和平南大街88号；邮编：11005），以供修订时参考。

主编单位：辽宁省建设科学研究院
参编单位：辽宁健晖建筑节能发展有限公司
沈阳市建筑工程质量监督站
辽宁省消防局
上海新型建材岩棉有限公司
沈阳圣戈班建材有限公司
主要起草人员：王海刚 华玉斌 贾洁 袁国斌 高华 刘大洋 黄艳春 杨宏旭 乐海琴 何忠双
主要审查人员：张巨松 张前国 高汉民 曹辉 韩喜林 于永彬 卢伟然
目 次

1 总则 ………………………………………………………………………………1
2 术语 ………………………………………………………………………………2
3 基本规定 …………………………………………………………………………3
4 材料 ………………………………………………………………………………5
5　设计 …………………………………………………………………………… 10
5.1 一般规定………………………………………………………………… 10
5.2 构造……………………………………………………………………… 10
5.3 抗风计算…………………………………………………………………11
6　施工 …………………………………………………………………………… 11
6.1 一般规定………………………………………………………………… 10
6.2 施工准备………………………………………………………………… 10
6.3 施工要点………………………………………………………………… 10
7 质量验收 ……………………………………………………………………… 12
7.1 一般规定………………………………………………………………… 12
7.2 主控项目………………………………………………………………… 12
7.3 一般项目………………………………………………………………… 12
附录A 平整度偏差的测定 …………………………………………………………17
附录B吸水量（部分浸入）的测定………………………………………………………17
本规程用词说明 ……………………………………………………………………23
引用标准名录 ………………………………………………………………………24
条文说明 ……………………………………………………………………………24

Contents

1 GeneralProvisions………………………………………………………………1
2 Terms………………………………………………………………………………2
3 Basic Requirements………………………………………………………………4
4 Materials…………………………………………………………………………4
5 Design………………………………………………………………………………7
5.1 General Requirement…………………………………………………………7
5.2 Structural Rquirements……………………………………………………8
5.3 Wind calculation……………………………………………………………10
6 Construction………………………………………………………………………9
6.1 General Requirements……………………………………………………10
6.2 Construction preparation………………………………………………10
6.3 Construction Points………………………………………………………11
7 Quality Acceptance………………………………………………………………12
7.1 General Requirements………………………………………………………13
7.2 The main control program…………………………………………………14
7.3 General Data…………………………………………………………………14
Appendix A Determination of flatness deviation…………………………15
Appendix B Water absorption (partial immersion) Determination………16
The procedure described wording………………………………………………17
Normative References List………………………………………………………18
Provision in………………………………………………………………………19
1 总则
1.0.1 为贯彻国家和辽宁省建筑节能相关规定，规范岩棉板、玻璃棉板幕墙外保温工程应用，做到技术先进、安全可靠、经济合理，保证工程质量，制定本规程。
1.0.2 本规程适用于以岩棉板、玻璃棉板为保温材料的幕墙外保温工程的设计、施工及工程质量验收。
1.0.3 岩棉板、玻璃棉板幕墙外保温工程设计、施工及质量验收等除应符合本规程外，尚应符合现行国家、行业和辽宁省有关标准的规定。
2 术语
2.0.1 岩棉板、玻璃棉板幕墙外保温工程safe facade external insulation system
由岩棉板或玻璃棉板保温层及锚固件等构成，并固定在外墙外表面幕墙内的非承重保温构造。
2.0.2 基层 substrate
岩棉板、玻璃棉板幕墙外保温系统所依附的外墙。
2.0.3 保温层 thermal insulation layer
由岩棉板或玻璃棉板组成，在外保温系统中起保温作用的构造层。
2.0.4 岩棉板 rock wool board
由玄武岩为主要原料，经高温熔融后通过离心力、及高压气体喷吹成纤维，加入适量热固性树脂胶粘剂及憎水剂后，经压制、固化、切割制成的纤维平行于表面的板状制品。
2.0.5玻璃棉板glass wool board
由碎玻璃等为主要原料，经高温熔融后通过离心力、及高压气体喷吹成纤维，加入适量热固性树脂胶粘剂及憎水剂后，经压制、固化、切割制成的纤维平行于表面的板状制品。
2.0.6 锚栓 anchors
将岩棉板、玻璃棉板固定于基层墙体的专用连接件。
2.0.7 建筑幕墙 curtain wall for building
由面板与支撑结构体系（支承装置与支承结构）组成的、可相对主体结构有一定位移能力或自身有一定变形能力、不承担主体结构所受作用的建筑外围护墙。
3 基本规定
3.0.1 岩棉板、玻璃棉板幕墙保温系统各种组成材料应是由系统供应商配套提供。
3.0.2 岩棉板、玻璃棉板幕墙保温系统应能适应基层的正常变形而不产生裂缝或空鼓、长期承受自重和室外气候的反复作用而不产生有害的变形和破坏，在抗震设防烈度范围内不应从基层上脱落，应具有憎水透气能力。
3.0.3岩棉板、玻璃棉板幕墙保温系统各组成部分应具有物理、化学稳定性。所有组成材料应彼此相容并无腐蚀性。
3.0.4 岩棉板、玻璃棉板幕墙基层应具备憎水性能和耐水防潮抗菌防霉功能。
3.0.5岩棉板、玻璃棉板幕墙外保温复合墙体的保温性能应符合现行辽宁省地方标准《居住建筑节能设计标准》（DB21/T 1476）及《公共建筑节能设计标准》（DB21/T 1899）的规定，其防潮设计应符合国家现行标准《民用建筑热工设计规范》（GB 50176）的规定。
3.0.6 在正确使用和正常维护的条件下，岩棉板、玻璃棉板幕墙保温系统的使用年限应不低于25年。
4 材料
4.1 材料性能
4.0.1 岩棉板、玻璃棉板应符合下列要求
1 岩棉板、玻璃棉板的主要性能应符合表4.0.1-1、4.0.1-2、4.0.1-2的规定。
2 幕墙用岩棉板、玻璃棉板的尺寸及允许偏差应符合表4.0.1-1的规定。
表4.0.1-1幕墙用岩棉板、玻璃棉板的尺寸及允许偏差 单位：mm
检验项目
单位
指标
试验方法
长度
%
≤15
GB/T 6342
宽度
%
≤3
GB/T 6342
厚度
%
≤3
GB/T 6342
直角偏离度
mm /m
≤5
GB/T 5480
平整度偏差
mm
≤6
GB/T25975
尺寸稳定性
%
≤1.0
GB/T8811
3 幕墙用保温岩棉板、玻璃棉板的性能指标应符合表4.0.1-2、4.0.1-3要求
表4.0.1-2 幕墙用岩棉板的主要性能
检验项目
单位
指标
试验方法
岩棉板（无贴面）
岩棉板（有贴面）
密度
kg/m3
≥60
≥35
GB/T 5480
质量吸湿率
%
≤1.0
≤1.0
GB/T 5480
憎水率
%
≥99.0
≥99.0
GB/T10299
短期吸水率
（完全浸入25mm，2h）
%
≤5
≤5
GB/T16401
导热系数
（平均温度25℃）
W/(m·K)
≤0.038
≤0.038
GB/T10294
GB/T 10295
燃烧性能等级
—
A级
不低于A级
GB 8624
酸度系数
—
≥1.8
≥1.8
GB5480

表4.0.1-3玻璃棉板的主要性能
检验项目
单位
指标
试验方法
玻璃棉板(无贴面)
玻璃棉板(有贴面)
密度
kg/m3
≥32
≥24
GB/T 5480
质量吸湿率
%
≤1.0
≤1.0
GB/T 5480
憎水率
%
≥99.0
≥99.0
GB/T10299
短期吸水率
（完全浸入25mm，2h）
%
≤5
≤5
GB/T16401
导热系数
（平均温度25℃）
W/(m·K)

≤0.036

≤0.038
GB/T10294
GB/T 10295
燃烧性能等级
—
A级
不低于A级
GB 8624

4.0.2 锚栓技术性能应符合下列要求
锚栓的塑料压盘应采用聚酰胺、聚乙烯或聚丙烯制成，并符合表4.0.2的要求。
表4.0.2 锚检的性能指标要求
项 目
性 能 指 标
单个锚栓抗拉承载力标准值/KN
≥0.3
单个锚栓对系统传热增加值/W/(m²•K)
≤0.004
锚栓扩压盘直径/㎜
≥60

5 设计
5.1 一般规定
5.1.1 岩棉板、玻璃棉板外保温系统的设计，其建筑热工和节能设计除应符合辽宁省地方标准《居住建筑节能设计标准》（DB21/T 1476）及《公共建筑节能设计标准》（DB21/T 1899）的规定，其防潮设计应符合国家现行标准《民用建筑热工设计规范》（GB 50176）的规定外，尚应符合下列要求：
1 门窗框外侧洞口四周、女儿墙、封闭阳台以及出挑构件等热桥部位应采取保温措施；
2 对金属固定件、承托件等的热桥应修正，否则影响其传热效果。
5.1.2 岩棉板、玻璃棉板幕墙外保温工程应做好密封和防水构造设计，防止雨水渗入保温层和基层；水平或倾斜出挑部位以及延伸至地面以下的部位应做防水处理；在幕墙外墙外保温工程上安装的设备或管道应固定于基层墙体上；重要部位应有详图。
5.2构造
5.2.1 基本构造

基层（围护结构墙体）—保温层（岩棉、玻璃棉）

5.2.2 锚栓数量应根据抗风荷载计算确定，并且每平米不应少于6个。
5.3抗风计算
5.3.1 作用于岩棉板、玻璃棉板幕墙外保温体系上的风荷载标准值应按式（5.3.1）进行计算：
5.3.1
式中 —作用于岩棉板、玻璃棉板幕墙外保温体系上的风荷载标准值（kN/㎡）；
—风压高度变化系数，应按《建筑结构荷载规范》GB50009的规定采用；
—风荷载体型系数。垂直体系外表面可按±1.5采用，其他情况可根据实际情况按《建筑结构荷载规范》GB50009的规定采用，当建筑物进行了风洞试验时，可根据风洞试验结果确定；
—基本风压，（kN/㎡），应根据《建筑结构荷载规范》GB50009采用。
6 施工
6.1 一般规定
6.1.1 岩棉板、玻璃棉板幕墙外保温工程的施工单位必须具有相应工程施工资质，并应编制专项施工方案，对施工人员进行培训和技术交底。
6.1.2 应先在现场采用与工程相同的材料和工艺做样板墙，经建设监理各方面确认后，方可进行大面积施工。
6.1.3 岩棉板、玻璃棉板幕墙外保温工程的施工应在基层验收合格后进行，且外门窗洞口应通过验收，并预留出保温层的厚度。
6.1.4 基层应坚实、平整、表面应清洁，凸起、空鼓、疏松和起皮部位应剔除。
6.1.5 岩棉板、玻璃棉板幕墙外保温工程施工的各道工序之间应进行交接检查，并做隐蔽工程验收记录和保留影像资料。
6.1.6 岩棉板、玻璃棉板进场后应在监理工程师监督下进场验收，并按规定取样复验，并采取防潮、防水等保护措施。
6.1.7 岩棉板、玻璃棉板幕墙外保温工程在5级以上大风天气和雨雪天不得施工。
6.1.8 岩棉板、玻璃棉板幕墙外保温工程完工后应做好成品保护。
6.2 施工准备
6.2.1施工准备应符合下列要求
1施工要求
基层应清理干净，空鼓及风化物等影响强度的材料，并验收合格、幕墙龙骨安装到位。
2施工工具
气动射钉枪、壁纸刀、电动螺丝刀等
3技术准备
熟悉图纸及施工方案
4预排
根据建筑幕墙内龙骨布置具体情况，先进行岩棉板或玻璃棉板的预拼，拼板过程中不得出现通缝及洞口边为小块的情况，如板尺寸不能满足墙面尺寸要求，就先对保温板进行裁切，将小板尽量用于中间部位。

6.3 施工要点

6.3.1 锚栓锚固点的布置方式：在岩棉板、玻璃棉板四角及水平缝中间均应设置锚固点，基层墙体转角处加密至间距200mm，并满足设计及相关标准的要求。
6.3.2固定岩棉板、玻璃棉板
根据幕墙龙骨的设置，裁切岩棉板、玻璃棉板，简单固定安装岩棉板、玻璃棉板
6.3.3采用锚栓固定板
铺设岩棉板或玻璃棉板上，每平方米固定件数量不少于6个。岩棉板、玻璃棉板拼缝要严密，在预埋件位置的开孔尺寸要严格按照预埋件尺寸切割保温板，如出现空隙，必须用岩棉、玻璃棉填塞密实。
6.3.4岩棉板、玻璃棉板的接缝必须密实且不能有褶皱，对于因安装造成的间隙应用岩棉板、玻璃棉板补充填塞。
6.3.5窗侧口做法应符合下列要求
1、 窗洞口土建收边已完成，同时做好防水处理；
2、 门窗主框固定安装完成；
3、 安装岩棉板、玻璃棉板；
4、 安装幕墙完成后，依据幕墙要求进行封胶处理。
6.3.6 阴、阳角做法应符合下列要求
1、 土建基层处理完成，并完成验收；
2、 依据要求进行安装岩棉板、玻璃棉板，同时要求进行咬搓拼接；
3、 安装岩棉板、玻璃棉板，固定固定件；
4、 板缝进行处理。
6.3.6勒脚做法应符合下列要求
1、 基层处理并通过验收；
2、 外墙散水完成、勒脚防水完成并完成验收；
3、 铺设岩棉板、玻璃棉板，并采用锚栓进行固定；
4、 采用防水卷材进行翻包，将板侧包住；
5、 完成清理。
7 质量验收
7.1一般规定
7.1.1岩棉板、玻璃棉板幕墙外保温工程验收应符合国家建筑节能工程施工质量验收规范（GB50411）。
7.1.2岩棉板、玻璃棉板幕墙外保温工程应进行隐蔽工程验收，并应有详细的文字记录和必要的图像资料。
7.1.3 岩棉板、玻璃棉板幕墙外保温工程验收的检验批划分应符合下列规定：
1 采用相同材料、工艺和施工做法的墙面，每500～1000㎡面积划分为一个检验批，不足500㎡也为一个检验批。
2 检验批的划分也可根据与施工流程相一致且方便施工与验收的原则，由施工单位与监理（建设）单位共同商定。
7.2主控项目
7.2.1用于岩棉板、玻璃棉板幕墙外保温工程的岩棉板、玻璃棉板，其品种、规格应符合设计要求和本规程的规定。
检验方法：观察、尺量检查；核查质量证明文件
检查数量：按进场批次，每批随机抽取3个试样进行检查；质量证明文件应按照其出厂检验批进行核查。
7.2.2用于岩棉板、玻璃棉板幕墙外保温工程岩棉板、玻璃棉板，其导热系数、表观密度、酸度系数（岩棉）、燃烧性能应符合设计要求。
检验方法：核查质量证明文件及进场复验报告。
检查数量：全数检查。
7.2.3 岩棉板、玻璃棉板幕墙外保温工程施工前应按照设计和施工方案的要求对基层进行处理，处理后的基层应符合保温层施工方案的要求。
检验方法：对照设计和施工方案观察检查；检查隐蔽工程验收记录。
检查数量：全数检查验收记录。
7.2.4 岩棉板、玻璃棉板幕墙外保温工程各层构造做法应符合设计要求，并应按照经过审批的施工方案施工。
检查方法：对照设计和施工方案观察检查；检查隐蔽工程验收记录。
检查数量：每个检验批抽查10%，并不少于5处（不足5处时应全数检查）。
7.2.5 岩棉板、玻璃棉板幕墙外保温工程的施工，应符合下列规定：
1 保温材料厚度必须符合设计要求。
2 锚栓数量、锚固位置、锚固深度和拉拔力应符合设计。锚栓应进行锚固力现场拉拔试验。
检验方法：观察；手扳检查；保温材料厚度采用钢针插入或剖
开尺量检查；粘结强度和锚固力检查试验报告；检查隐蔽工程验收记录。
检验数量：每个检验批抽查不少于3处。
7.2.6 外墙或毗邻不采暖空间墙体上的门窗洞口四周的侧面，墙体上凸窗四周的侧面，应按设计要求采取节能保温措施。
检验方法：对照设计观察检查，必要时抽样剖开检查；检查隐蔽观察验收记录。
检查数量：每个检验批抽查5%，并不少于5个洞口。
7.2.7 墙热桥部位应按设计要求采取节能保温等隔断热桥措施。
检验方法：对照设计和施工方案观察检查；检查隐蔽工程验收记录。
检查数量：按不同热桥种类，每种抽查20%，并不少于5处。
7.3 一般项目
7.3.1 岩棉板、玻璃棉板幕墙外保温工程用材料与构件的外观和包装应完整
无破损，符合设计要求和产品标准的规定。
检验方法：工程检查。
检查数量：每个检验批抽查10%，并不少于5处（不足5处时应全数检查）。
7.3.2 施工产生的墙体缺陷，如穿墙套管、脚手眼、空洞等，应按照施工方案采取隔断热桥措施，不得影响墙体热工性能。
检验方法：对照施工方案工程检查。
检查数量：每个检验批抽查10%，并不少于5处（不足5处时应全数检查）。
7.3.3 玻璃棉板、岩棉板接缝方式应符合施工要求，幕墙棉保温板接缝应平整严密。
检验方法：观察检查。
检查数量：每个检验批抽查10%，并不少于5处（不足5处时应全数检查）。

附 录 A
(规范性附录)
平整度偏差的测定
A. 1 试样

全尺寸样品。

A. 2 仪器

A.2.1 测量平台。
A.2.2 钢直尺或钢卷尺.精确到0.5mm.。

A.3 试验步骤

A.3.1 将试样放于测量平台上，使其凹面朝下（如图. A .1）。
A.3.2 用钢直尺或卷尺测量从试样下边缘到测量平台的最大距离，即Smax，精确到0.5mm。

a) 长度方向的平整度偏差测定

b) 宽度方向的平整度偏差测定
图. A.1 平整度偏差的测定
A.4 试验结果
Smax单位为毫米。

附 录 B
(规范性附录)
吸水量（部分浸入）的测定

B. 1 试样
尺寸与数量:(200±1)mm×(200+1)mm.厚度为试样原厚，4块。

B. 2 仪器

B. 2.1 天平，精确到0.1g。
B. 2.2 水槽，带有能够保持水位在±2mm范围内的设备和保持试样在某个位置不变的设备。固定位置的设备不能覆盖超过试样下表面面积的15％。
B. 2.3 自来水，水温（23±5）℃。
B. 2.4 沥水装置，见图B. 2。

B. 3 浸水时间

B. 3. 1 短期吸水量：24 h。
B. 3. 2 长期吸水量：28 d。

B. 4 试验步骤

B. 4. 1 称取试样质量M1，精确到0.1g。
B. 4. 2 将试样两个主要的表面分别朝上和朝下各两块，放入空水槽中。然后向水槽中注入自来水，使每个试样都深入水下，直到试样下表面距水面(10±2)mm，见图B. 1。确保水位恒定，在规定的浸水时间后取出沥水(10±0.5)min，秤取试样质量M2或M3。
单位为毫米

说明：
1——试样；
2——压块；
3——水槽；
图. B.1 试样浸水装置示意图

说明：
1——试样；
2——不锈钢水架；
图. B.2 试样沥水装置示意图

B. 5 试验结果

B. 5.1 短期吸水量按式（B. 1）计算：

……………………………………（B.1）
式中：
WP ——短期吸水量，单位为千克每平方米（kg／m2 ）；
M1 ——浸水前试样质量，单位为千克（kg）；
M2 ——浸水24h后试样质量，单位为千克（kg）；
A ——试样的下表面面积，单位为平方米（m2）。
结果取四个试样的算术平均值，精确到0.1 kg／m2。

B. 5.2 长期吸水量按式（A.2）计算：
……………………………………（B.2）
式中：
Wtp ——长期吸水量，单位为千克每平方米（kg／m2 ）；
M1 ——浸水前试样质量，单位为千克（kg）；
M3 ——浸水28 d 后试样质量，单位为千克（kg）；
A ——试样的下表面面积，单位为平方米（m2）。
结果取四个试样的算术平均值，精确到0.1 kg／m2。

1 为便于在执行本规程条文时区别对待，对要求严格程度不同的用词说明如下：
1） 表示很严格，非这样做不可的用词：
正面词采用“必须”，反面词采用“严禁”；
2） 表示严格，在正常情况下均应这样做的用词：
正面词采用“应”，反面词采用“不应”或“不得”；
3） 表示允许稍有选择，在条件许可时首选应这样做的用词：
正面词采用“宜”，反面词采用“不宜”；
4） 表示有选择，在一定条件下可以这样做的用词，采用“可”。
2 条文中指明应按其他有关标准执行的写法为“应符合……的规定”或“应按……执行”。

引用标准名录
民用建筑热工程设计规范 GB50176
建筑节能工程施工质量验收规范 GB50411
建筑装饰装修工程质量验收规范 GB50210
矿物棉及其制品试验方法 GB/T5480
保温材料憎水性试验方法 GB/T10299
绝热材料稳态热阻及有关特性的测定 热流计法 GB/T10295
绝热材料稳态热阻及有关特性的测定 防护热板法 GB/T10294
增强制品试验方法 第三部分：单位面积质量的测定 GB/T9914.3
建筑材料及制品燃烧性能分级 GB8624
无机硬质绝热制品试验方法 GB/T5486
外墙外保温工程技术规程 JGJ144
居住建筑节能设计标准 DB21/T1476
公共建筑节能（65%）设计标准 DB21/T1899
外墙外保温技术规程 DB21/T1271
绝热用玻璃棉及其制品 GB/T13350
建筑绝热用玻璃棉制品 GB/T17795

辽宁省地方标准

岩棉板、玻璃棉板幕墙外保温工程技术规程

DB21/TXXXX—2013

条 文 说 明

目 次

1 总则 ………………………………………………………………………………1
3 基本规定 …………………………………………………………………………3
5　设计 …………………………………………………………………………… 10
5.1 一般规定………………………………………………………………… 10
6　施工 …………………………………………………………………………… 11
6.1 一般规定………………………………………………………………… 10
6.2 施工准备………………………………………………………………… 10 7 质量验收 ……………………………………………………………………… 12
7.1 一般规定………………………………………………………………… 12
7.2 主控项目………………………………………………………………… 12
7.3 一般项目………………………………………………………………… 12

1 总则
1.0.1 目前辽宁省使用的外墙外保温系统主要是聚苯板（EPS、XPS）薄抹灰系统，由于该系统在抹面胶浆施工前，聚苯板得不到有效的防火隔离措施，在现场电焊火花或其他明火下，极有可能引发火灾，近几年来的保温板火灾事故给建筑物保温工程敲响了警钟，公安部、住房和城乡建设部于2009年9月25日联合发布了《民用建筑外保温系统及外墙装饰防火暂行规定》（公通字[2009]46号文），该《规定》对外保温系统的材料、构造都提出了具体的防火要求，目前工程中大量使用的聚苯板薄抹灰系统在执行该《规定》时，存在材料燃烧性能低、防火隔离带做法无规范等诸多问题。
岩棉板或者玻璃面板是一种优质高效的保温材料，其燃烧性能达到A级，属于不燃材料，完全可以满足“公通字[2009]46号文”的要求。它具有良好的保温隔热、隔声及吸音性能，与传统的保温材料相比，具有导热系数小、燃烧级别高、无毒、适用范围广、化学性能稳定、使用周期长等突出优点。特别突出优点在于其良好的憎水性能，免去了薄抹灰工序，易于加工，施工简捷。在国外，尤其是欧洲的建筑中大量使用岩棉板或玻璃棉板作为保温材料，其技术已比较成熟。在我国，岩棉板或玻璃棉板作为建筑保温材料的使用率比较低，虽然近几年已在国内工程中得到了应用，但目前还未形成较成熟的幕墙棉外墙外保温标准体系，从材料性能到施工、验收等环节都缺乏科学的指导和规范。
制定本规程的目的，一是借鉴ISOVER公司的成熟经验指导我国外保温技术的开发；二是控制和保证外保温工程质量，促进外保温行业健康发展。
本规程给出了对岩棉板、玻璃棉板幕墙外保温工程的性能要求，并对设计和施工做出了的相应规定。
3 基本规定
3.0.1～3.0.3 这几条对于外保温工程或工程各部分的基本规定，编制时主要参考了行业标准《外墙外保温工程技术规程》（JGJ144）和辽宁省工程建设标准《外墙外保温技术规程》（DB21/T1271）。由于外墙外保温技术复杂，施工难度大，安全要求严格并且外保温系统直接暴露于大自然恶劣环境之下，易受风霜雨雪侵蚀。虽然外保温系统不作为承重结构使用，但对其力学性能和稳定性仍然提出了要求。在得到正常维护的情况下，外保温系统在由正常荷载，如自重、温度、湿度、收缩以及主体结构位移和风力（吸力）等引起的组合应力作用下应能保持稳定，不产生空鼓、裂缝、脱落等现象。
3.0.4 本条涉及工程的预期耐久性和使用性能。外保温系统在所经受的各种作用下，在系统寿命期内，除应满足以上基本要求外，外保温工程耐久性和使用性能还应符合以下规定：
1 系统耐久性
外保温系统在温度、湿度和收缩的作用下应是稳定的。
此外，应采取措施防止在结构变形缝和立面构件由不同材料构成的部位（例如与窗的连接处）有裂缝形成。
2 部件耐久性
在正常使用条件和为保持系统质量而进行的正常维护下，所有部件在系统整个使用寿命期内均应保持其特性，与系统同寿命。这就要求符合以下几点：
所有部件都应表现出化学—物理稳定性。在相互接触的材料之间出现反应的情况下，这些反应应该是缓慢进行的。
所有材料应是天然耐腐蚀或者是被处理成耐腐蚀的。
所有材料应是彼此相容的。
彼此相容是要求外保温系统中任何一种组成材料应与其他所有组成材料（尤其与岩棉板或玻璃棉板）相容。
3.0.6 使用年限的含义是，当预期使用年限到期后，外保温工程性能仍能符合本规程规定。

5 设计
5.1 一般规定
5.1.1 本规程将外保温系统作为一个整体来考虑。外保温系统的设计和安装是遵照系统供应商的设计和安装说明进行的。整套组成材料都由不同系统供应商提供，系统供应商最终对整套材料负责。系统供应商应对外保温系统的所有组成部分做出规定。
5.1.2 密封和防水构造设计包括变形缝的设置、变形缝的构造设计以及系统的起端和终端的包边等。
需设置变形缝的部位有：
1 基层结构设有伸缩缝、沉降缝和防震缝处；
2 预制墙板相接处；
3 外保温系统与不同材料相接处；
4 基层材料改变处；
5 结构可能产生较大位移的部位，例如建筑体型突变或结构体系变化处。
6 经计算需设置变形缝处。
系统的起端和终端包括以下部位：
1 门窗周边；
2 穿墙管线洞口；
3 檐口、女儿墙、勒脚、阳台、雨蓬等尽端；
4 变形缝及基层不同构造、不同材料结合处。
外墙外保温系统构造做法是针对竖直墙面和不受雨淋的水平或倾斜的表面的。对于水平或倾斜的出挑部位，表面应增设防水层。水平或倾斜的出挑部位包括窗台、女儿墙、阳台、雨蓬等，这些部位有可能是出现积水、积雪情况。
6 施工
6.1 一般规定
6.1.1 从事外保温施工作业人员的操作技能对于外保温施工效果影响较大，某些施工人员可能对许多外保温材料和工艺并不熟悉，故应在外保温施工前对相关人员进行技术必要的实际操作培训，技术培训均应留有记录。
6.1.2 样板墙不仅可以直观地看到和评判其质量与工艺状况，还可以对材料、做法、效果等进行直接检查，并可以作为验收的实物标准，也是对作业人员技术培训过程。
6.1.本条规定了在保温层施工前，应将雨水管卡、预埋铁件、设备穿墙管道等提前安装好，应考虑到保温层厚度对构件的影响。
6.1.4 基层的可粘结性受表面清洁状况、所用材料、施工工艺等影响很大。如果基层的垂直度和平整度超差，或者因强度不足需要用修补材料找平。
6.1.5 为了控制工程质量，特别是将被后续工序覆盖，以后不易直接检查的工序例如：保温层附着的基层处理工序、保温板的固定工序、固定锚固件工序、墙体热桥部位的处理等等，应做好隐蔽工程记录，对于重点部位应留有图文影像资料。
6.1.6
1 滴水槽、门窗框、管道、槽盒上残存砂浆，应及时清理干净。
2 移动吊篮、翻拆脚手板应防止破坏已抹好的墙面，门窗洞口、边角、垛宜采取保护性措施。其它工种作业时不应得污染或损坏墙面，禁止踩踏窗口。
。
7 验收
7.1 一般规定
7.1.2 本条列出墙体节能工程通常应该进行隐蔽工程验收的具体部位和内容，以规范隐蔽工程验收。当施工中出现本条未列出的内容时，应在施工组织设计、施工方案中对隐蔽工程验收内容加以补充。
需要注意，本条要求隐蔽工程验收不仅应有详细的文字记录，还应有必要的图像资料，这是为了利用现代科技手段更好的记录隐蔽工程的真实情况。照片应作为隐蔽工程验收资料与文字资料一同归档保存。
7.1.3 节能工程分项工程划分的方法和应遵守的原则已由本规程划分，如果分项工程的工程量较大，出现需要划分检验批的情况时，可按照本条规定进行。本条规定的原则与现行国家标准《建筑装饰装修工程质量验收规范》GB50210保持一致。
应注意墙体节能工程检验批
