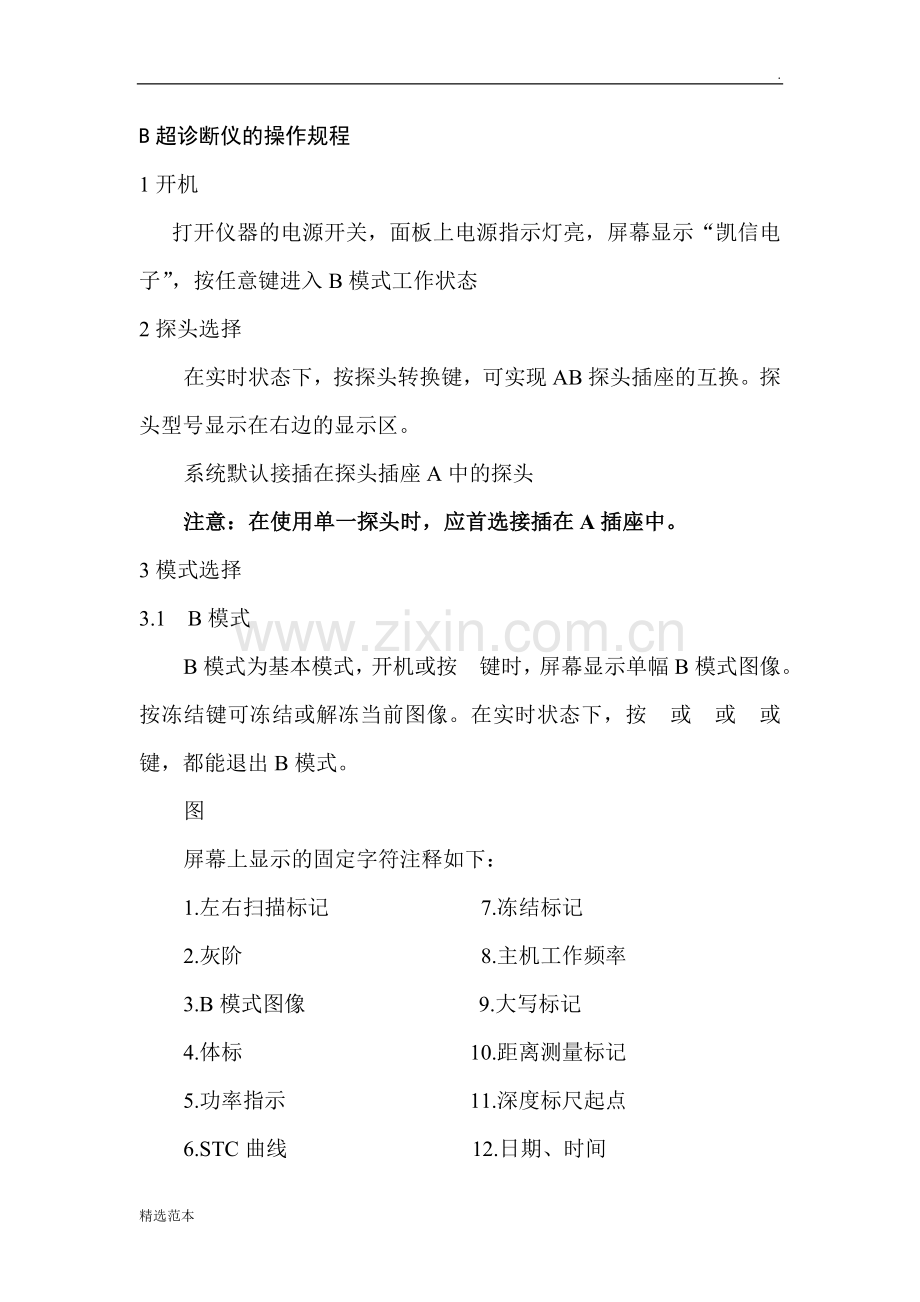

B超诊断仪的操作规程
1开机
打开仪器的电源开关，面板上电源指示灯亮，屏幕显示“凯信电子”，按任意键进入B模式工作状态
2探头选择
在实时状态下，按探头转换键，可实现AB探头插座的互换。探头型号显示在右边的显示区。
系统默认接插在探头插座A中的探头
注意：在使用单一探头时，应首选接插在A插座中。
3模式选择
3.1 B模式
B模式为基本模式，开机或按 键时，屏幕显示单幅B模式图像。按冻结键可冻结或解冻当前图像。在实时状态下，按 或 或 或 键，都能退出B模式。
图
屏幕上显示的固定字符注释如下：
1.左右扫描标记 7.冻结标记
2.灰阶 8.主机工作频率
3.B模式图像 9.大写标记
4.体标 10.距离测量标记
5.功率指示 11.深度标尺起点
6.STC曲线 12.日期、时间
3.2 B/B模式
按 键，可进入B/B模式，在实时状态下，按 键可切换左右幅图像显示，被切换的一幅图像被冻结，另一幅被激活。按冻结键可冻结或解冻当前的一幅图像。在实时状态下，按 或 或 或 或 键，都能退出B/B模式。
3.3 4B模式
按 键，屏幕显示第一幅实时图像，再按4B模式选择键，屏幕显示第二幅图像，前一幅图像被冻结；依次按4B模式选择键，可显示四幅图像。其中一幅为“实时”图像，另三幅为“冻结”图像，反复按此键，可实现四幅图像“冻结”和“实时”状态的切换。
在实时状态下，按 或 或 或 键，都能退出4B模式。
图：
3.4 B/M模式
在实时状态下，按 键，切换到B/M模式：反复按 键，可实现滚动与扫描方式的转换，按 或 或 或 键，都能退出B/M模式。
在B/M模式中，可同时获得B模式图像及M模式图像。利用B模式图像移动波束采样线至心脏特定区域，得到相应的M模式图像。
屏幕显示及固定字符的意义如图：
3.5 M模式
在实时移动的状态下，按 键显示M模式图像;反复按 键，可实现滚动与扫描方式的转换。移动B/M模式下的采样线到所需观察的M模式位置，按 键也可显示M模式图像。按 或 或 或 键，都能退出M模式，当前的扫描速度可以用 键进行选择。
4.调节图像质量
4.1 图像亮度、对比度的调节
显示器的对比度及亮度的调节对图像的质量来说，是最重要的因素之一。显示器的对比度及亮度的调节与使用场所的亮度相关，用户应根据环境的实际状况，进行调节。
1） 对比度调节
调节对比度按键或旋钮，能使显示屏上的图像黑白反差增大或减小。用户可根据需要及操作场所的明暗状况进行调节
2） 亮度调节
调节显示器上的亮度按键或旋钮，能使显示屏上的图像亮度增大或减小。用户可根据需要及操作场所的明暗状况进行调节。
4.2 STC的调节
在B模式解冻状态下，按下B模式选择键，STC曲线将出现在B模式图像的左边；在B/B 、4B、B/M、M模式解冻状态下，连续两次按下B模式选择键，STC曲线将出现在B模式图像的左边。
用户可根据需要进行调节，获得优质满意的图像。
4.3 动态范围调节
顺时针旋转动态范围旋钮 数值增大，图像更加细腻；逆时针旋转动态范围旋钮 数值减小，图像层次感增强。动态范围数值线在右边的显示区。
4.4 总增益调节
顺时针旋转总增益旋钮 数值增大，图像总增益增大；逆时针旋转总增益旋钮 数值减小，图像总增益见效。总增益数值显示在右边的显示区。
4.5 四种频率
在实时状态下，按频率键 ，可实现四种频率变换。频率数值显示在显示区的右下角。每种探头均有四种工作频率，低频适合偏胖人体，高频适合偏瘦人体。
4.6 帧相关选择
在实时状态下，按帧相关转换键 ，可实现四种帧相关转换。帧相关系数显示在右边的显示区。
帧相关的主要目的是为了降低图像噪声，但会使图像的实时性变差，所以建议在扫查腹部时选择50%；在扫查心脏时选择25%。
本仪器开机默认前一次设置的帧相关系数
4.7 彩色转换
在实时状态下，按彩色键 ，可实现八套彩色的相互转换(包括一套黑白)。
4.8 边缘增强
按边缘增强键 ，可得到被锐化处理的图像，能更好的突出脏器的轮廓方便观察。边缘增强分为0、1、2、3、四级，可根据需要进行选择，级数显示在右边的显示区。系统默认为2级。

4.9 伽玛校正
按伽玛校正 键，可得到被校正的图像，伽玛校正分为0、1、2、3四级，级数显示在右边的显示区。系统默认为2级。
5. 控制图像
5.1 图像左右翻转
在实时状态B、B/B、4B和B/M模式下，按扫描方向转换键 ，可实现探头扫描方向的改变。“探头扫描方向”用图像右上方的箭头显示。
5.2 图像上/下翻转
在实时状态下，按图像上下翻转键 ，可实现图像上下翻转。
5.3 图像负片
在工作状态下，按负片功能键 ，可实现负片功能。
5.4 图像冻结/解冻
在实时状态下，按冻结/解冻键 ，可实现图像“冻结”；在冻结状态下，按 键，可实现图像解冻。
5.5 焦点控制
1）选择焦点模式:在实时状态B、B/B、4B模式下，按焦点模式选择键盘 ，可选择5种不同的焦点模式分别为：1段、2段、3段、4段、动态聚焦；焦点模式显示在右边的显示区；
（1）改变焦点步长：在2段、3段、4段状态时，按方向键 可改变其步长；
（2）移动焦点：按方向键 或操作轨迹球，可移动焦点的位置；
2）B/M，M模式下，为单焦点模式，按方向键 或操作轨迹球，可移动焦点的位置。
5.6 倍率选择
在实时状态下，按倍率转换键 ，可获得“╳0.8”、“ ╳1.0”、“ ╳1.2”、“ ╳2.0”、“ ╳2.4”、“ ╳3.0”八种倍率的图像，使用户得到满意的图像和更佳的观测效果，倍率显示在右边的显示区。
快捷选择倍率：分别按 键，可对应选择“╳0.8”、“ ╳1.0”、“ ╳1.2”、“ ╳2.0”、“ ╳2.4”、“ ╳3.0”八种倍率的图像。
5.7 局部放大
　在实时状态B模式下，按局部放大键　，出现一个方框，操作轨迹球使方框移到需要放大的位置，按　键，选中的图像被放大；放大倍数显示在右边的显示区。再按　键，退出局部放大状态。
5.8 深度提升/摇镜
　在实时状态下，按深度提升/摇镜功能键　，屏幕中央“　”时，操作轨迹球，可使图像上下或左右移动，以便观察不同深度和宽度的图像。再按深度提升/摇镜功能键　退出深度提升移动状态。按倍率键退出深度提升/摇镜功能。在0.8倍率时，无提升功能。
5.9角度变换
　在实时状态B、B/B、4B模式下，按角度变换键　，可改变B模式图像的角度和宽度，（凸阵为扫描角度、线阵为扫描宽度）。角度越大视野越大，角度越小帧频越高，用户可根据诊断自行选择。

B超诊断仪的使用
1． 使用环境要求
1.1. 室内温度：+5℃～40℃
1.2. 相对湿度：≤80%(20℃)
1.3. 大气压力：80kpa～106kpa
1.4. 供电电源：AC198V～242V,49HZ～51HZ
1.5. 远离磁场、强电场设备及高压设备
1.6. 避免强日光直射显示屏，室内应避光，以利于图像观察，并保持通风防尘。
2． 仪器的检查与保养：
2.1.本机为精密仪器，电压适用范围为AC198～242V，如电源波动太大，应配稳压电源。如电源电压超过仪器规定的适用范围时不得开机。
2.2.仪器电源线、探头线等严禁用里拉扯、挤压，定期检查是否有扯断，裸露现象，如发现应立即切断供电电源、停止使用，更换后方可使用。
2.3.仪器出现异常现象，应立即关闭电源停止工作。
2.4.仪器使用环境应符合1使用要求。
2.5.使用时不能封堵仪器的通风口。
2.6.仪器外壳需清洁时，应在关机状态下，并拔去电源插头后，用棉球沾水和去污粉擦拭，禁用酒精等溶剂，但应防止浸倒机器内部。仪器保养后，应在四小时后开机。
2.7.仪器是用结束后，应关闭电源拔掉电源插头。
2.8.仪器放置应稳妥、轻提、轻放，切忌在仪器上搁置重物。
2.9.仪器使用一年，应由专业技术人员对仪器做一次全面的检查保养。
3． 探头的保养
3.1.探头不能跌落、碰撞、不能加热。
3.2.探头不能受强烈震动，切勿用力拉扯、挤压探头线，以免损伤。3.3.在暂停诊断时，应将其放入仪器探头架内，并按下“冻结键”，使探头处于“冻结”状态。
3.4.探头使用的接触剂应为医用超声耦合剂，不能用其他油类代替。
3.5.每次使用后，应将耦合剂拭去。
3.6.探头不允许浸入其他导电液体，勿近高温，以免损坏探头和护套。
3.7.探头清洁灭菌和消毒应用酒精棉球轻轻擦拭。
3.8.探头与主机连接好后，不得随意拆卸。
4． 保护接地
用户应用截面积为1.5mm的铜芯黄绿护套线，或本机配备的接地线，一端接仪器后面板上的接地端子，另一端与地线相连。
注意：地线的敷设，用户应按有关标准或在有经验的电工指导下进行
5．注意事项
该仪器是高精密医疗仪器，在操作时应注意：
5.1.不能在通电状况下装卸探头。
5.2.不能在短时间内开关电源，至少要等5分钟才能重新开机。
5.3.在开机不用时，请使仪器处于冻结状态，以延长探头的使用寿命。
5.4.工作结束后，必须对探头进行清洁处理，探头表面可以用软布或棉花沾水清洗，不可用硬纸等擦洗。
