无外架二次结构外围施工防护方案.doc

.

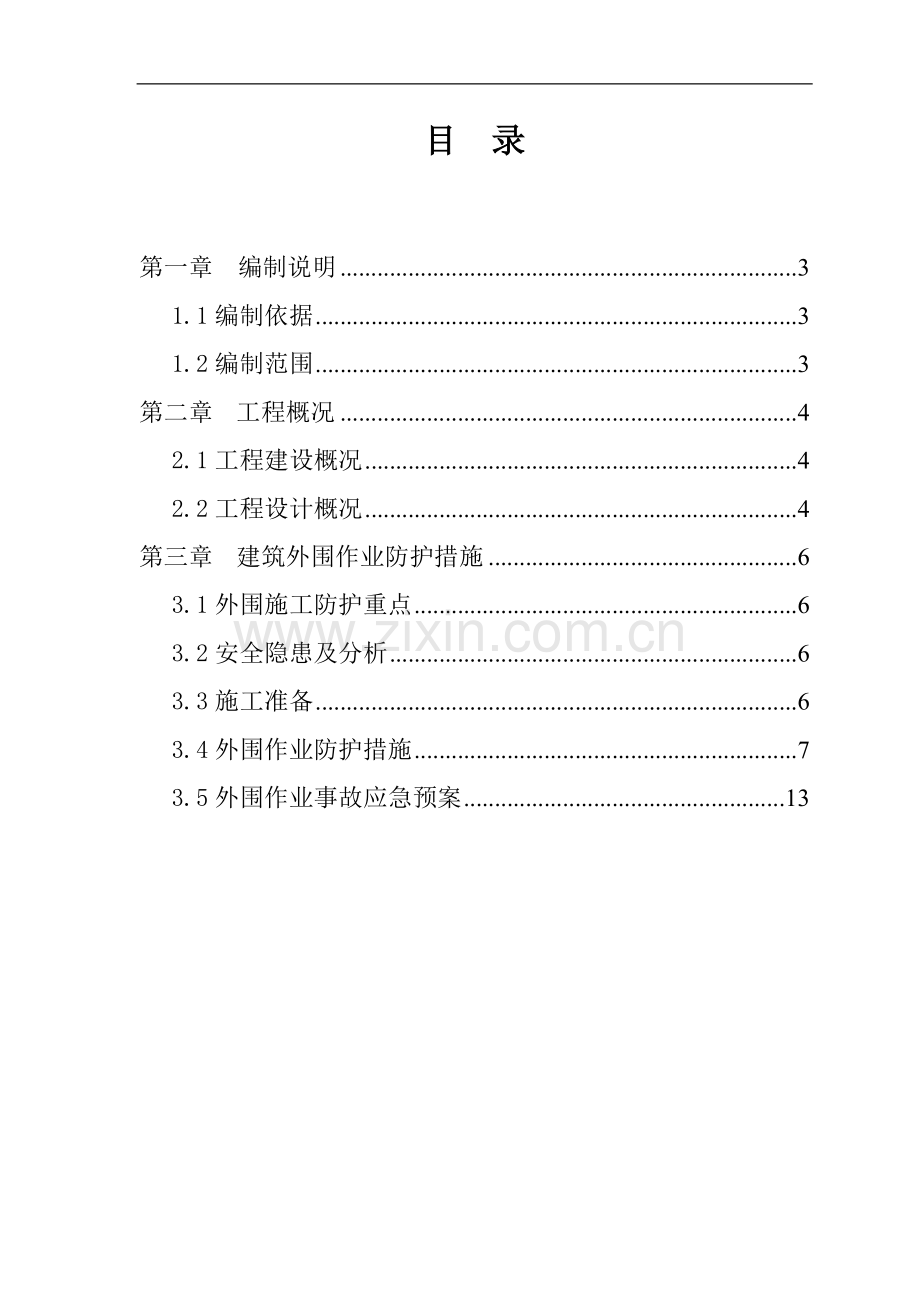

目 录

第一章　编制说明 3
1.1编制依据 3
1.2编制范围 3
第二章 工程概况 4
2.1工程建设概况 4
2.2工程设计概况 4
第三章 建筑外围作业防护措施 6
3.1外围施工防护重点 6
3.2安全隐患及分析 6
3.3施工准备 6
3.4外围作业防护措施 7
3.5外围作业事故应急预案 13

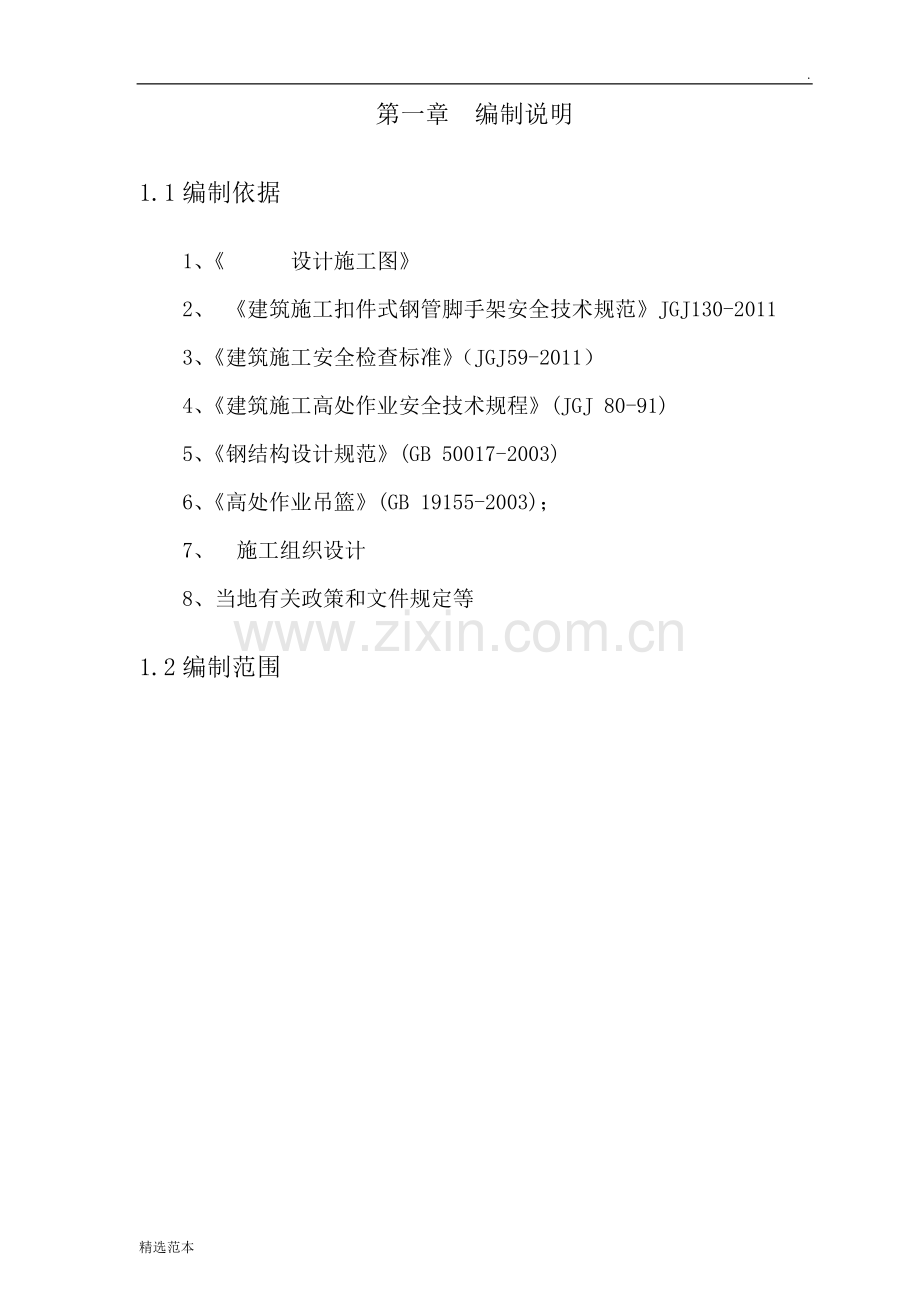

第一章　编制说明
1.1编制依据
1、《 设计施工图》
2、 《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011
3、《建筑施工安全检查标准》（JGJ59-2011）
4、《建筑施工高处作业安全技术规程》(JGJ 80-91)
5、《钢结构设计规范》(GB 50017-2003)
6、《高处作业吊篮》(GB 19155-2003)；
7、 施工组织设计
8、当地有关政策和文件规定等
1.2编制范围

第二章 工程概况
2.1工程建设概况
工程建设概况一览表

2.2工程设计概况
本工程总建筑面积100951M2，总用地面积33314.7平方米，包括6栋高层商住楼（即1#、2#、3#、6#、7#、10#楼）、4栋高层住宅楼（即4#、5#、8#、9#楼）、一栋6层住宅楼(即10A#楼)、及一座整体地下车库，住宅楼为剪力墙结构，地下一层，地上18层

工程建筑概况表
楼号
建筑层数
层高（M）
建筑总高度（M）
建筑面积M2
地下
地上
地下
地上
1#楼
一层
18层
2.9
2.9(1层5.4)
55.18
8505.26
2#楼
一层
18层
2.9
2.9(1层5.4)
55.18
8410.12
3#楼
一层
18层
3
2.9
52.50
10152.81
4#楼
一层
18层
2.9
2.9
52.65
10444.80
5#楼
一层
18层
2.9
2.9
52.65
5438.63
6#楼
一层
18层
3
2.9
52.50
11114.21
7#楼
一层
18层
3
2.9
52.50
10114.69
8#楼
一层
18层
2.9
2.9
52.65
10444.80
9#楼
一层
18层
2.9
2.9
52.65
10444.80
10#楼
一层
18层
3
2.9
52.50
10152.81
10A#楼
一层
6层
2.9
2.9
17.70
959.06

第三章 建筑外围作业防护措施
3.1外围施工防护重点
按照工程总体施工进度部署，二次结构垂直运输采用施工电梯。二次结构作业时16层以下外架防护悬挑架（即第一步、第二步悬挑架）均予以拆除。针对此施工工序，存在施工洞口临边防护、高空坠落等的安全隐患，经项目部研究讨论，特编制本安全防护措施。
3.2安全隐患及分析
悬挑脚手架拆除前，临边洞口防护、预留洞口防护、安全通道防护等经检查验收，符合要求后，方可组织二次结构施工。
因此如何做好二次结构外围临边、屋面临边及外装饰作业的安全防护，是项目的该阶段的安全控制重点。安全防护的主要监控重点如下：
1、外墙砌筑
2、外围构造柱钢筋绑扎、模板拼装及混凝土浇筑。
3、南侧阳台处混凝土造型拦板墙模板拼装。
4、砌筑施工时， 施工层预留洞口、电梯口、楼梯口等存在临边防护安全隐患。
5、砌筑施工时，临边洞口防护需要拆除，存在高空坠落的安全隐患。
6、10A落地架拆除后屋面作业临边安全隐患。
3.3施工准备
1、项目技术人员认真学习相关规范及图纸。
2、待方案审批后，及时组织项目及劳务公司相关管理人员进行学习，并对作业班组进行技术安全交底工作。
3、全面检查临边洞口的防护措施是否齐全、牢固；
4、清除作业层的杂物及建筑垃圾。
3.4外围作业防护措施
1、组织措施
成立以项目经理为组长，各栋号工长分区负责的专项领导小组，

项目经理
公司安全技术部
项目总工
项目副经理
南区工长
北区工长
水电工长
各劳务分包队伍
各栋号安全负责人
施工实施层
项目安技部

2、技术措施
（1）作业前管理人员对作业班组进行施工方案等措施交底。所有高处作业人员，应严格砌筑施工时，随砌筑随拆除临边防护，无人施工的临边洞口，不得拆除临边防护。
（2）施工层作业人员佩戴好劳动保护用品，违者清除现场。
（3）临边砌筑工人砌筑及临边构造柱模板拼装采用上下层配合方式，作业人员必须佩戴安全带悬挂临边防护栏杆或剪力墙对拉螺栓孔。

临边作业及侧墙构造柱作业时安全带悬挂点

安全带悬挂点

一步阳台处砌筑及构造柱作业安全带悬挂点
（4）窗间墙构造柱模板拼装采用搭设钢管操作架（见下图），同时作业人员必须佩戴安全绳悬挂上层临边防护栏杆。

（5）南侧阳台混凝土造型板模板拼装采用吊篮由下至上逐层安装，（具体吊篮作业要求见吊篮专项施工方案）。

吊篮安装平面位置图
（4）砌筑工人砌筑时，正确佩戴安全帽。
（5）严禁施工层嘻戏、打闹、洒后上岗和从高处向下抛掷物块，以避免造成高处坠落和物体打击。
3、管理措施

（1）技术负责人、安全员对施工作业人员进行专项安全交底。每天进行班前安全讲话，增强安全意识，保证安全生产。
（2）二次结构砌筑前，各层临边防护搭设到位，逐层检查，对电梯口、楼梯口、预留洞口、施工电梯口等重点部位检查，建立安全检查台账，栋号负责人负责日检、记录。
（3）加大安全巡查力度，对违章作业的坚决制止。

a (1.5m) b (4.6m)

后支架

前支架

配重

前后支架底部可垫厚0.02m、
长1.4m、宽1m的木板分散压力
电动吊篮

（6）屋面临边防护措施
外架拆除后，屋面作业时搭设临时防护栏杆作为临边防护措施（如下图所示）。利用钢管、扣件固定在天沟檐口上，确保钢管搭设稳固。

（7）采光井外墙作业防护措施
采光井位于每栋楼的单元之间，净宽1600mm,为保证中间隔墙作业人员安全，搭设临时钢管井字架，每两层搭设一次，水平杆步距1500mm，作业面满铺脚手板（搭设作业平面图如下图）。

2、安全保证措施
（1）作业前管理人员和检查、监护人员对作业班组进行施工方案、安全、质量和成品保护等措施交底。
（2）所有高处作业人员，应严格按高处作业规定执行和遵守安全纪律、拆除工艺要求。
（3）作业人员必须正确佩戴个人安全防护用品，外围构造柱作业时必须正确佩戴安全帽，系安全带，穿软底鞋，使用安全带要高挂低用，牢固可靠。
（4）外围作业前要进行安全检查，确认防护栏杆牢固可靠，作业工人的安全带正确佩戴。
（5）外围构造柱作业时安排项目管理人员进行旁站，旁站人员必须认真履行职责，确认作业安全方可进行施工。
（6）上部外围作业时禁止下部人员作业及通行。
（7）当有六级及六级以上大风和雾、雨、天气时应停止外围作业。雨雪天后作业应有防滑措施。
3.5外围作业事故应急预案
3.5.1应急领导小组

联系方式附后）
火警电话：119 急救电话：120

3.5.2高空坠落事故应急措施的分工
（1）作业班组长在发生事故后，立即组织抢救伤员，封锁现场，迅速组织班组人员撤离危险区域。
（2）现场主管工长根据事故的严重性组织疏散施工人员并迅速上报上级有关部门。
3.5．3高空坠落事故应急的有关规定和要求
为能在事故发生后,迅速准确、有条不紊的处理事故，尽可能减小事故造成的损失，平时必须做好应急救援的准备工作，落实岗位责任制和各项制度。具体措施有：
（1）落实应急救援组织。项目紧急抢险救护队应按照专业分工，本着专业对口、便于领导和开展救援的原则，建立组织，落实人员。定期根据人员变化进行组织调整，确保救援组织的落实。
（2）按照任务分工做好救援物资的准备。
（3）定期组织救援训练和学习，分别在主体施工阶段和后期装修阶段进行演练一次，提高指挥水平和救援能力。
（4）对项目全体职工进行经常性的高处作业常识教育和项目高处作业、物体打击应急与响应计划的学习。
3.5．4高空坠落事故处理及善后工作
（1）事故发生后项目部应组织人员对事故现场进行保护。
（2）项目部采用相应措施防止事故扩大和减小负面影响。
（3）依据《事故事件调查处理程序》上报有关部门，并协助上级部门对事故的调查工作。
3.5.5事故处理流程图（附后）

事故处理流程图
事故发生

通知项目经理

项目经理决定是否停止有关工作，并向上级报告

工作，并向上级报告

可控制情况 　　　　　　　　　　　不可控制情况

立即通知政府有关部门，如：消防、医疗等部门。
按事故严重程度和具体情况，组织人员采取应急措施

配合事故处理，抢救受伤人员

整理有关资料，向
企业上级部门报告
