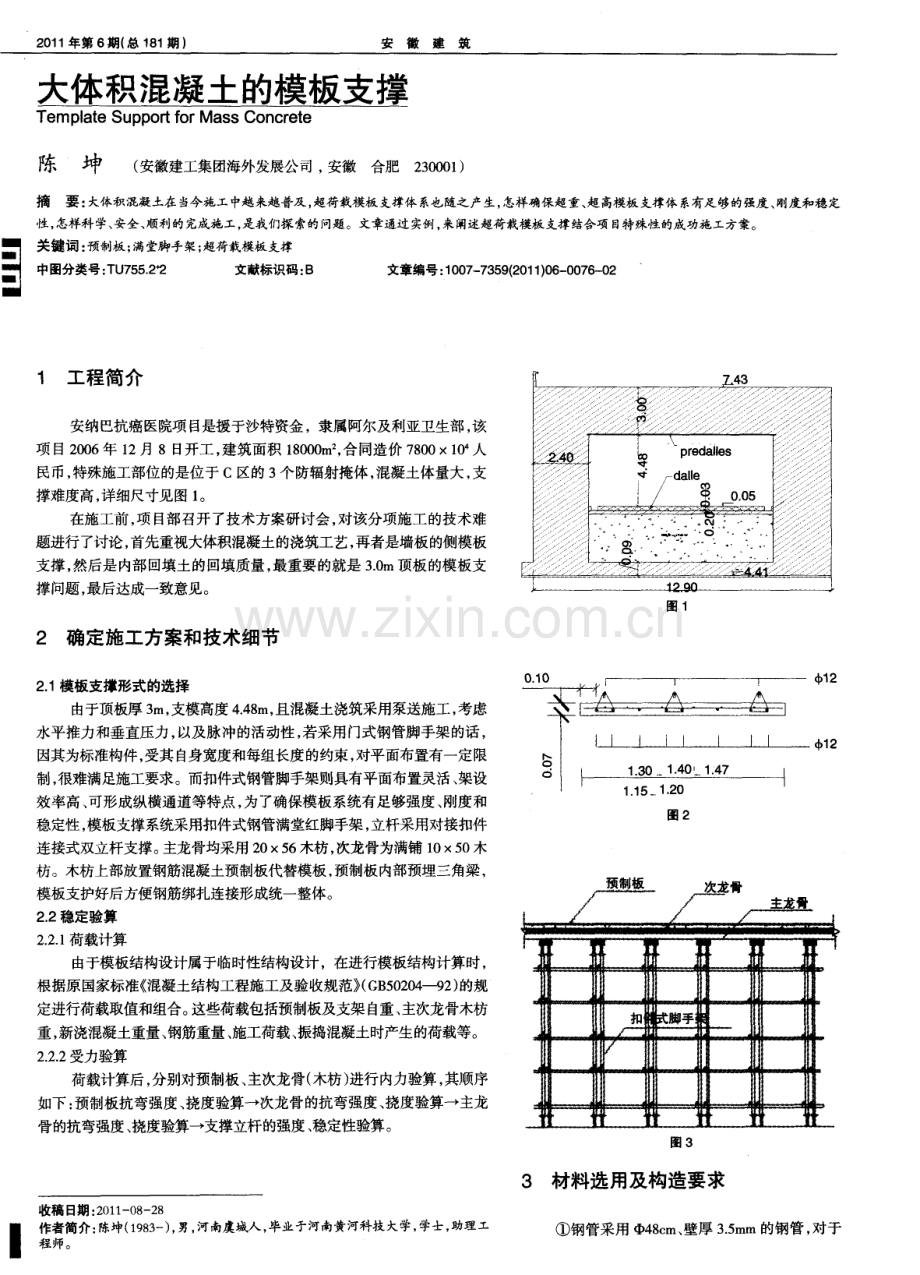

2 0 1 1年第 6期 ( 总 1 8 1期 ) 安徽建筑 萤 大体积混凝土的模板支 Te mp l a t e Su p p o r t f o r Ma s s Co n c r e t e f 东 坤 ( 安 徽 建 工 集 团 海 外 发 展 公 司， 安 徽 合 肥 2 3 0 0 0 1 ) 摘要 ： 大体积混凝土在当今施工中越来越普及， 超荷载模板支撑体系也随之产生， 怎样确保超重、 超高模板支撑体系有足够的强度、 刚度和稳定 性， 怎样科学、 安全、 顺利的完成施工， 是我们探索的问题。文章通过实例， 来阐述超荷载模板支撑结合项目特殊性的成功施工方案。 关键词： 预制板； 满堂脚手架； 超荷载模板支撑 中图分类号 T U 7 5 5 2 * 2 文献标识码： B 文章编号： 1 0 0 7 7 3 5 9 ( 2 0 1 1 ) 0 6 0 0 7 6 0 2 1 工程简介 安纳巴抗癌医院项 目是援于沙特资金 ，隶属阿尔及利亚卫生部 ， 该 项目2 0 0 6年 1 2月 8日开工， 建筑面积 1 8 0 0 0 m ， 合同造价 7 8 0 0 X 1 0 4 人 民币， 特殊施工部位的是位于 c区的 3个防辐射掩体， 混凝土体量大 ， 支 撑难度高 ， 详细尺寸见图 l 。 在施工前， 项 目部召开了技术方案研讨会 ， 对该分项施工的技术难 题进行了讨论， 首先重视大体积混凝土的浇筑工艺， 再者是墙板的侧模板 支撑 ， 然后是内部回填土的回填质量， 最重要的就是 3 O m顶板的模板支 撑问题， 最后达成一致意见。 2 确定施工方案和技术细节 2 1模板支撑形式的选择 由于顶板厚 3 m， 支模高度 4 4 8 m， 且混凝土浇筑采用泵送施工， 考虑 水平推力和垂直压力， 以及脉冲的活动性， 若采用门式钢管脚手架的话， 因其为标准构件， 受其 自身宽度和每组长度的约束， 对平面布置有一定限 制， 很难满足施工要求。而扣件式钢管脚手架则具有平面布置灵活、 架设 效率高、 可形成纵横通道等特点， 为了确保模板系统有足够强度 、 刚度和 稳定性 ， 模板支撑系统采用扣件式钢管满堂红脚手架 ， 立杆采用对接扣件 连接式双立杆支撑。 主龙骨均采用 2 05 6木枋， 次龙骨为满铺 1 05 0木 枋。木枋上部放置钢筋混凝土预制板代替模板 ， 预制板内部预埋三角梁， 模板支护好后方便钢筋绑扎连接形成统一整体。 2 2稳定验算 2 2 1 荷载计算 由于模板结构设计属于临时性结构设计，在进行模板结构计算时， 根据原国家标准 混凝土结构工程施工及验收规范 ( G B 5 0 2 0 4 - -9 2 ) 的规 定进行荷载取值和组合。 这些荷载包括预制板及支架 自 重、 主次龙骨木枋 重， 新浇混凝土重量、 钢筋重量、 施工荷载、 振捣混凝土时产生的荷载等。 2 2 2受力验算 荷载计算后 ， 分别对预制板、 主次龙骨( 木枋) 进行内力验算 ， 其顺序 如下 ： 预制板抗弯强度、 挠度验算一次龙骨的抗弯强度、 挠度验算一主龙 骨的抗弯强度、 挠度验算一支撑立杆的强度、 稳定性验算。 图 1 1 0U I U m -, 妄 I 叠) l f i i I l l I I l 卜I 暑l I ：曼 Q ： 璺 ： ： z I 1 1 1 51 _ 2 0 。 图 2 也1 2 由1 2 图 3 3 材料选用及构造要求 收稿 日期 ： 2 0 1 1 0 8 2 8 l 嘉 介 ：陈 坤 9 8。 ，男 ，河 南 虞 城 人 毕 业 于 河 南 黄 河 科 技 大 学 学 士 助 理 工 钢 管 采 用 4 8cm 、壁 厚 3 -5m m 的 钢 管 对 于 安徽建筑 2 0 1 1 年第 6 期f 总 1 8 1 期) 进场的钢管扣件要严把质量关 ， 材质达不到质量标准 ， 比如外 形尺寸、壁厚达不到国家标准以及保养不善造成的严重锈蚀、 变形 、 滑丝， 该报废的未报废的坚决不能使用， 而且要对已进场 的材料进行抽样监测， 确保源头质量的绝对安全。 木材采用松木木枋支撑 ， 尺寸为： 主龙骨 2 0 5 6 ， 次龙 骨 1 0 X 5 0 。 高支模立杆采用双立杆 ， 每根立杆底部应设置底座 ， 步 距 0 6 m， 并设置扫地杆和纵横水平拉杆。 立杆接头按有关规定全部采用对接扣件连接 ，并按照 规范交错布置。支架立杆应竖直设置 ， 垂直允许偏差为 1 5 ra m。 满堂模板支架四边与中间每隔 4 排支架立杆应设置一 道纵向剪刀撑， 由底至顶连续设置。 本模板支架标高 4 8 m， 其两端与中间每隔 4 排立杆从 顶层开始向下每隔 2 步设置一道水平剪刀撑。 剪刀撑的构造应 符合有关规定。 4 预制板吊装施工 施工准备 ： 对所有施工人员进行技术交底； 对构配件进 行验收； 清除搭设场地杂物， 平整搭设场地 ， 并使排水畅通。 支架基础必须满足支模施工和计算要求 ，验收合格后 按施工方案的要求超平、 放线定位。由于支撑搭设在回填土上 的浮板上， 因此 ， 搭设立杆前， 要先保证回填土的质量， 不会造 成施工期间下沉， 以确保立杆垂直 ， 支撑稳定 。 按施工方案和上述构造要求搭设模板支架，并应满足 混凝土结构工程施工质量验收规范 ( G B 5 0 2 0 4 - 2 0 0 2 ) 的有关 规定， 然后 吊装钢筋混凝土预制板。 5 施工期间的注意事项 明确支摸施工现场安全责任人 ，负责施工全过程的安 全管理工作。在支摸搭设、 拆除和混凝土浇筑前向作业人员进 行安全技术交底。 混凝土浇筑时，派安全员专职观察模板及其支模系统 的变形情况 ， 发现异常现象时应立即暂停施工， 迅速疏散人员， 待排除险情并经施工现场安全负责人检查同意后方可复工。 混凝土浇注重视浇注方法 ， 采用溜槽， 降低对模板的冲 击力。 模板支架控制施工荷载， 操作人员不能过多， 严禁混凝 土熟料堆积过高， 特别是泵管布料时及时做到振捣、 疏散。 脚手架使用过程中应避免产生偏心荷载。如泵送混凝 土时， 应随浇、 随捣、 随平整， 混凝土不可堆在输送管道出口处， 以免产生较大的堆积荷载， 使架子偏心受荷 ； 装卸其它物料时 亦防止对模板支撑或脚手架产生偏心、 振动和冲击。 支摸施工现场应搭设工作梯，作业人员不得从支撑系 统爬上爬下。 6 支架的拆除 支模的拆除必须经验算复核并符合 混凝土结构工程 施工质量验收规范 ( G B 5 0 2 0 4 2 0 0 2 ) 及其它有关规定， 严格控 制拆模时间， 拆模前必须有拆模申请并经审批后方可进行。 拆除时应遵循先上后下、 先搭后拆、 后搭先拆、 一步一 清的原则 ， 部件拆除的顺序与安装顺序相反， 严禁上下同时作 业， 拆除时应采用可靠的安全措施。 卸料时应由作业人员将各配件逐次传递到地面，严禁 抛掷。 运至地面的构配件应及时检查、 整修与保养， 清除杆件 及螺纹上的沾污物， 变形严重的， 送回仓库修整。配件经检查、 修整后， 按品种、 规格分类存放 ， 妥善保管。 7 设计与施工体会 按照规范要求 ， 对木模板系统的计算是采用概率极限 状态设计法的要求， 采用分项系数设计表达式进行的。 因此， 在 高支模设计中， 各种参数的取值是否合理 ， 将影响计算数据的 准确性和支撑系统的安全性。 本模板支架的基础虽为回填土浮板 ，所以要做好回填 土工作 ， 保证支承在经夯实并浇筑混凝土的地面上， 满足支模 施工和使用要求。因此， 当高、 重、 大跨度梁板模板支架支承在 下层结构楼面上时， 则要考虑下层楼面的结构承载力， 必要时 要进行加固处理。 当模板支架支承在泥土地面上时， 应在平整、 夯实后加设满足承载力要求的垫块支承立杆，并采取排水措 施 。 由于施工中产生的振动荷载较大，竖向支撑由扣件式 钢管脚手架组成， 而安装的误差很难保证杆件在竖直的一条线 上 ， 因此扣件式钢管脚手架要排列整齐和顺直， 并要及时安设 好纵横向水平拉杆、 剪刀撑等。上下层立杆采用的对接扣件应 按规范要求交错布置。 由于支架的搭设是由架子工作业的，而支架上的模板 系统则由木工来完成， 因此 ， 在设计与施工过程中， 要综合考虑 各班组的情况， 协调好各班组的工作 ， 才能设计出既确保安全、 方便施工 ， 又节约钢管用量的支模系统。 ， ， l ， l ， ， ， ， ， l I I ， ， ， ， l ， ，l ， ， ， ， l ， ， l ， l ( 上接 第 4 5页) 理论建设。尽管有着诸多限制 ， 他们还是尽可能的发挥他们的 聪明才智在传承民族文化， 推进中国建筑的现代化方面做出了 应有的贡献。 参考文献 1 齐康 杨廷宝谈建筑 M 】 北京： 中国建筑工业出版社， 1 9 9 1 2 潘谷西， 李海青， 单踊 现实主义建筑创作路线的典范 J 】 新建 筑， 2 0 0 1 ( 6 ) 3 刘怡， 黎志涛 解读两位建筑大师一杨廷宝和路易 康 J _ 建筑 师， 2 0 0 4 ( 1 0 ) 4 谷云浆杨廷宝与路易 康的建筑思想比较 南宁： 广西大学， 2 0 0 5 5 鲍懿喜冲 庸理性包装设计的方法论叨 包装工程， 2 0 0 6 ( 1 2 ) 一 l -一 言=；| 施 工 技 术 研 究 与 应 用 安 徽 建 筑 囫
