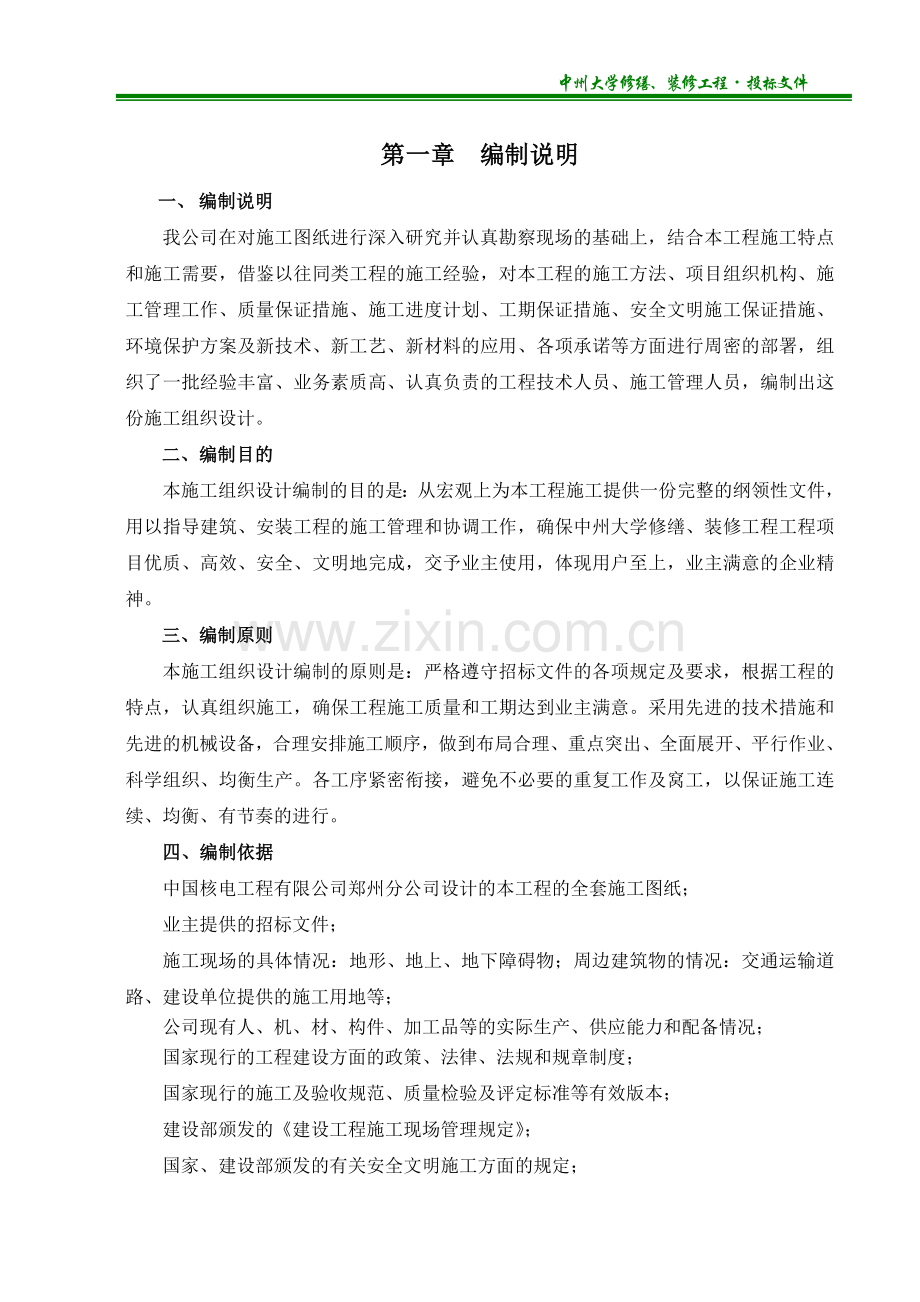

中州大学修缮、装修工程施工组织设计方案-投标书.doc_第1页
第1页 / 共70页

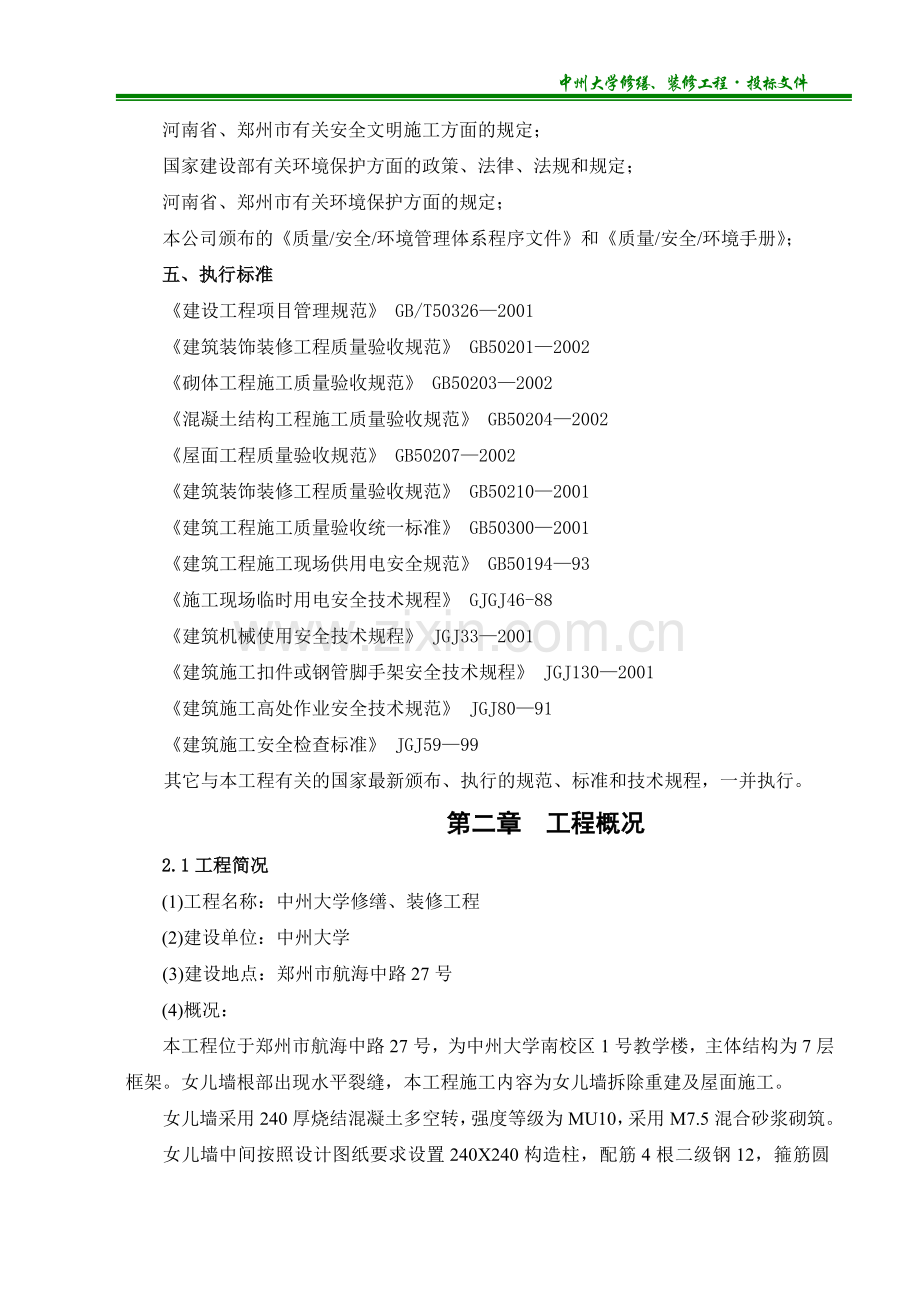

中州大学修缮、装修工程施工组织设计方案-投标书.doc_第2页
第2页 / 共70页
中州大学修缮、装修工程施工组织设计方案-投标书.doc_第3页
第3页 / 共70页
中州大学修缮、装修工程施工组织设计方案-投标书.doc_第4页
第4页 / 共70页
中州大学修缮、装修工程施工组织设计方案-投标书.doc_第5页
第5页 / 共70页
点击查看更多>>
资源描述

1、中州大学修缮、装修工程投标文件第一章 编制说明一、 编制说明我公司在对施工图纸进行深入研究并认真勘察现场的基础上,结合本工程施工特点和施工需要,借鉴以往同类工程的施工经验,对本工程的施工方法、项目组织机构、施工管理工作、质量保证措施、施工进度计划、工期保证措施、安全文明施工保证措施、环境保护方案及新技术、新工艺、新材料的应用、各项承诺等方面进行周密的部署,组织了一批经验丰富、业务素质高、认真负责的工程技术人员、施工管理人员,编制出这份施工组织设计。二、编制目的本施工组织设计编制的目的是:从宏观上为本工程施工提供一份完整的纲领性文件,用以指导建筑、安装工程的施工管理和协调工作,确保中州大学修缮、

2、装修工程工程项目优质、高效、安全、文明地完成,交予业主使用,体现用户至上,业主满意的企业精神。三、编制原则本施工组织设计编制的原则是:严格遵守招标文件的各项规定及要求,根据工程的特点,认真组织施工,确保工程施工质量和工期达到业主满意。采用先进的技术措施和先进的机械设备,合理安排施工顺序,做到布局合理、重点突出、全面展开、平行作业、科学组织、均衡生产。各工序紧密衔接,避免不必要的重复工作及窝工,以保证施工连续、均衡、有节奏的进行。 四、编制依据中国核电工程有限公司郑州分公司设计的本工程的全套施工图纸;业主提供的招标文件;施工现场的具体情况:地形、地上、地下障碍物;周边建筑物的情况:交通运输道路、

3、建设单位提供的施工用地等; 公司现有人、机、材、构件、加工品等的实际生产、供应能力和配备情况;国家现行的工程建设方面的政策、法律、法规和规章制度;国家现行的施工及验收规范、质量检验及评定标准等有效版本;建设部颁发的建设工程施工现场管理规定;国家、建设部颁发的有关安全文明施工方面的规定;河南省、郑州市有关安全文明施工方面的规定;国家建设部有关环境保护方面的政策、法律、法规和规定;河南省、郑州市有关环境保护方面的规定;本公司颁布的质量/安全/环境管理体系程序文件和质量/安全/环境手册;五、执行标准建设工程项目管理规范 GB/T503262001建筑装饰装修工程质量验收规范 GB502012002砌

4、体工程施工质量验收规范 GB502032002混凝土结构工程施工质量验收规范 GB502042002屋面工程质量验收规范 GB502072002建筑装饰装修工程质量验收规范 GB502102001建筑工程施工质量验收统一标准 GB503002001建筑工程施工现场供用电安全规范 GB5019493施工现场临时用电安全技术规程 GJGJ46-88建筑机械使用安全技术规程 JGJ332001建筑施工扣件或钢管脚手架安全技术规程 JGJ1302001建筑施工高处作业安全技术规范 JGJ8091建筑施工安全检查标准 JGJ5999其它与本工程有关的国家最新颁布、执行的规范、标准和技术规程,一并执行。第

5、二章 工程概况2.1工程简况(1)工程名称:中州大学修缮、装修工程(2)建设单位:中州大学 (3)建设地点:郑州市航海中路27号(4)概况:本工程位于郑州市航海中路27号,为中州大学南校区1号教学楼,主体结构为7层框架。女儿墙根部出现水平裂缝,本工程施工内容为女儿墙拆除重建及屋面施工。女儿墙采用240厚烧结混凝土多空转,强度等级为MU10,采用M7.5混合砂浆砌筑。女儿墙中间按照设计图纸要求设置240X240构造柱,配筋4根二级钢12,箍筋圆6200,女儿墙顶部设70mm厚通长压顶,内配3根圆钢8,分布筋圆6间距300。女儿墙上部有栏杆时压顶下加设204X140现浇混凝土圈梁。屋面做法为:1、

6、 上人屋面:(1)保护层:250X250X30,C20预制混凝土板,缝宽58,1:1水泥砂浆填缝;(2)粗砂隔离层;(3)SBS高聚物改性沥青防水卷材两层各3厚;(4)1:3水泥砂浆找平层,内掺聚丙烯或棉纶6 0.750.9kg/立方米。2、 不上人屋面:(1)保护层:卷材自带保护层;(2)BS高聚物改性沥青防水卷材两层各3厚;(3)1:3水泥砂浆找平层,内掺聚丙烯或棉纶6 0.750.9kg/立方米。第三章 工程管理目标3.1合同履行目标工程合同履约率100,努力达到顾客满意。与业主密切配合,全面履行合同条款。3.2施工质量目标确保工程为合格工程。3.3施工工期目标为实现业主投资的最佳经济效

7、益和社会效益,根据工程情况和本公司施工能力,综合考虑各种因素,最终确定本工程施工总工期为25日历天。3.4安全施工管理目标(1)杜绝重大死亡事故;(2)重伤事故为零;(3)轻伤事故率2;(4)杜绝重大设备事故;(5)杜绝重大火灾和爆炸事故。3.5文明施工管理目标努力达到顾客满意,全面实施公司CI计划,宣传公司企业形象。2.6环境保护工作目标预防施工污染,保护周边环境;努力达到顾客满意。严格执行有关要求,创造良好的现场生产生活环境。施工中服从社区管理,最大限度控制施工噪音、粉尘、建筑垃圾等环境污染,现场及周围派专人打扫,减少扰民事件发生。2.7质量承诺工程质量保修率100,严格履行“工程质量保修

8、书”相关条款,努力达到顾客满意。第四章 项目管理机构及施工部署4.1项目管理机构设置4.1.1组织原则(1)为确保中州大学修缮、装修工程工程施工管理目标的实现,我公司将采取强有力的组织保障措施,以“精诚合作,精心管理,精细施工,精品奉献”的经营理念为宗旨,努力达到顾客满意;以一流项目的施工管理水平和施工队伍,保证本工程施工质量管理目标、安全、文明施工管理目标、施工进度控制目标的实现。(2)我公司非常重视这项工程,特派经验丰富、业务素质高、业绩卓著的具有国家项目经理资质的项目经理担任本工程项目部经理。在施工现场设立项目经理部,选派具有资质等级又有丰富实践经验的项目副经理两名、技术负责人一名;项目

9、经理部下设质量安全部、工程技术部、经营预算部、材料设备部、综合办公室等“四部一室”的管理机构。(3)严格落实项目经理责任制,签订项目管理目标责任书。使项目经理及班子成员在政治思想素质、组织领导能力、专业文化水平和工程实践经验等方面均能够满足本工程要求。(4)优化资源配置,实行资源供给优先政策(5)本项目部在“以人为本”的思想指导下,从源头做起,组织精兵强将作为一线施工管理人员,同时挑选施工经验丰富、能吃苦耐劳的劳务队进行施工,以满足本工程施工要求、质量目标。(6)根据公司质量/安全/环境手册的要求,工程施工项目部建立由项目经理、项目副经理、项目技术负责人组成的项目质量/安全/环境管理组,加强现

10、场项目管理,全面实施公司质量/安全/环境手册和质量/安全/环境体系程序文件。4.1.2项目组织机构共分为:工程技术部、质量安全部、经营预算部、材料设备部、综合办公室4.1.3项目各职能部门的职责(1)工程技术部a. 按国家颁发的有关法规、规范、标准对工程施工全过程实施有效监督和管理,负责组织贯彻公司的质量/环境方针和质量/环境目标,依据质量/环境体系程序文件组织、协调、指导质量/环境管理体系的建立和运行,并进行监督、检查和验证;确保质量/环境处于受控状态;b.根据公司内审报告和有关信息,及时对分部、分项工程的质量进行审核评定;c.负责合同中规定的施工质量保证要求的评审;b.组织编制施工组织设计

11、、施工方案;c.负责项目进度的控制,制订二、三级施工进度计划,并负责检查执行;d.负责编制各类技术保证措施,并检查落实;e.负责项目工程的技术交底工作;f.负责审定施工作业指导书;g.负责处理日常施工技术问题;h.负责现场施工协调调度工作;i.负责项目现场环境保护技术措施的制订工作;j.负责组织技术学习、技术交流、技术攻关;k.负责信息资料管理和收集工作。l.负责项目进度的控制,制订三级施工进度计划,并负责检查执行;m.负责编制各类具体施工保证措施,并检查落实;n.负责项目工程的二、三级技术交底工作;o.负责处理日常施工技术问题;p.负责现场施工协调调度工作;q.负责项目现场环境保护技术措施的

12、执行工作;r.参与各分项、分部工程的质量验收,并填写质量检查记录,参加质量评定;s.负责对劳务队的安全教育和宣传工作;t.负责对劳务队的安全技术交底工作;u.负责施工现场的文明施工和环境保护管理;v.执行职业安全健康和环境管理体系标准。(2)质量安全部a.负责批准项目部质量记录表格式样,建立项目部质量记录一览表;b.负责实验室及计量管理工作,保管计量器具;c.组织竣工资料的编制;d.负责隐蔽工程验收;e.负责检验批、分项、分部和单位工程质量验收;f.负责不合格品(项)处理工作;g.负责原材料、半成品、成品的质量检查;并及时验证各类送检材料的试验结果。h.负责施工现场的安全管理工作; i.负责安

13、全教育和宣传工作;j.负责安全技术交底工作;k.负责执行施工现场的文明施工和环境保护管理措施;l.推行职业安全健康和环境管理体系标准。(3)材料设备部:a.负责物资供方的调查、评价;b.负责按照物资采购计划表实施物资采购;c.负责所有进场物资的验收、标识、贮存、保管和发放工作;d.负责甲供和自购材料、设备的代保管和发放;e.负责现场物资的管理工作;f.负责周转性材料的租赁、保管、维修和使用;g.负责实施设备需用计划;h.负责组织设备进场、出场、安装、调试、办理准用证;i.负责施工机械管理工作;(4)经营预算部:a.负责对内、外合同管理,监督合同的执行,做好合同资料的收集和合同理赔工作;b.负责

14、项目部内部的经济管理,预算管理,成本管理、资金管理;c.负责月度、季度、年度成本分析;d.负责物资采购计划表的编制工作,制定物资消耗定额和储备计划;e.负责编制设备需用量计划;f.负责编制月、季度的施工工作量计划;g.负责月、季度的施工工作量的核算;h.负责工程竣工决算工作。(5)综合办公室a.督促检查上级指示精神和项目部工作任务贯彻执行情况;b.协调科室、专业工程处之间的关系;c.负责项目部的文件管理和文书档案,负责项目部的日常业务和文件核稿、印发。d.负责施工现场的宣传报道和精神文明工作;e.加强党、团建设,负责党的制度建设、组织建设工作和思想政治工作。f.负责施工现场消防、保卫工作;g.

15、制定内部的奖励、分配制度,进行奖金分配;h.负责职工的生活、劳保用品、医疗卫生工作的安排;i.根据管理和施工对人员能力的要求,提出培训计划,并负责组织落实;j.负责劳动力管理,做好人员调配工作。k.负责对进场施工人员、特殊工程岗位的资格验证工作。3.1.4主要管理人员配置拟派管理人员职 务姓 名经验年限拟担任职务的经验年限项目经理宋志彬15年13年项目副经理王盛旗10年7年项目副经理郭建红9年5年技术负责人季三荣15年15年造价负责人冯香兰18年18年质安负责人张海涛8年8年材料负责人宋淑香18年18年设备负责人华沈荣12年12年成本核算员何慧姮7年7年施工员杨 松22年22年施工员于 涛6年

16、6年施工员翟少军7年7年施工员吴亚洲7年7年试验员、计量员燕新丽11年11年电工张广明20年20年预算员李曲光9年9年4.2 施工部署4.2.1 施工布置根据现场及周边具体情况,进行本工程施工场地的布置和划分,计划施工生产区设置在教学楼北侧广场,生活、办公区区计划设置在教学楼内,具体施工情况及生活、生产去设置现场与业主协商确定。(附:施工平面布置图)4.2.1 施工顺序脚手架搭设女儿墙拆除建筑垃圾清运构造柱钢筋植筋女儿墙砌筑构造柱、压顶钢筋帮扎构造柱模板支设构造柱、压顶混凝土浇筑女儿墙粉刷女儿墙装饰栏杆制作屋面工程清理教工验收4.2.4劳动力安排结合本工程实际情况和承包范围,主要劳动力安排如下

17、:拆除施工队,负责女儿墙拆除施工;砌体施工队负责砌体工程施工、混凝土浇筑;装修施工队负责女儿墙装修、安装等工程,其余根据工作需要适当增加劳务队。第五章 主要施工方案5.1拆除工程施工方案本工程女儿墙拆除工程为:女儿墙为砌体,外饰白色外墙砖。拆除工程施工顺序:防护搭设脚手架搭设墙体拆除墙体拆除脚手架拆除垃圾清运1防护搭设本工程拆除工程量较大,位置特殊,拆除时计划在教学楼一层四周6米范围内采用钢管及搭设封闭式护栏。女儿墙局部搭设悬挑脚手架,用于女儿墙施工及防护。2脚手架搭设2.1材质要求钢管采用国标3号钢,外径不小于48mm,壁厚不小于3.5mm,有严重锈蚀、弯曲、压扁或有裂缝的钢管严禁使用,扣件

18、要有出厂合格证,有脆裂、变形,滑丝的扣件禁止使用;2.2搭设要求有适当的宽度、步架高,距墙尺寸能满足工人操作、材料堆放和运输要求;且脚手架有足够的强度、刚度和稳定性,保证施工期间在各种荷载下不变形、不顷斜、不摇晃;便于搭设、拆运2.3搭设作业在搭设脚手架前,对于板上的预留洞,边长在300mm以下的小洞,用100mm厚木板钉矩形木盖(木盖周边比预留口大50mm,木盖上钉的木楞正好与预留口卡牢),将预留口盖严、盖牢,不得有松动现象;为避免脚手架不均匀沉降,在立杆底部加扫地杆、垫板,扫地杆距地高120mm,垫板宽不小于200mm,厚不小于50mm,立杆横距为1m,纵距1.2m,步距1.5m,內立杆距

19、离墙体200mm,操作层满铺脚手板,紧贴脚手架外立杆内侧设防护栏杆一道(高0.9m)和踢脚板一道(踢脚板高180mm),在立杆两侧沿架高设剪刀撑,剪刀撑与地面成45角;3墙体拆除3.1墙体拆除前为避免灰尘飞扬,对要拆除的墙体浇水湿润;必须从上往下依次拆除,严禁从墙体根部或者墙体中间砸空后从底部向上拆除,拆除门窗过梁时,先将过梁上部的砌体拆除完毕,使过梁不承担荷载,对于体积不大的过梁直接从洞口上搬至楼地面上,体积较大时可将过梁分段拆除,构造柱拆除时先将两侧墙体拆除完毕,再将上部锚固钢筋截断,然后分段拆除。拆除建筑物不得采用推倒或拉倒的方法,遇有特殊情况,必须报请领导同意,拟订安全技术措施;当前作

20、业层墙体拆除完毕后,进入下一层作业;3.2拆除前必须检查所用的机具,确保安全。两人作业时,应互相呼应、协调配合。多人作业时应设专人指挥。拆除作业前必须先将水电、通风、消防等管线切断或者迁移。拆除作业区应设置危险区域围挡,负责警戒的人员应坚守岗位,防止非作业人员进人作业区。4脚手架拆除先搭的后拆,后搭的先拆,由上而下的原则;先从钢管脚手架顶端拆起,先拆栏板、脚手板、剪刀撑、斜撑,后拆横杆、立杆,一步一清依次进行,严禁同时作业。将拆除完的钢管、扣件分堆堆放整齐,并清理下运;5垃圾清运采用人货电梯垂直运输拆除墙体材料,零散材料码放整齐平稳,码放高度不得超过车厢,小推车应打好挡掩。对拆除的破碎砌体先洒

21、水湿润,再装车运输,防止灰尘污染空气;5.2钢筋工程施工方案5.2.1 钢筋制作本工程钢筋堆放及制作均在现场钢筋车间进行,原材料根据施工进度计划一次进场。在施工现场设钢筋加工车间,配备钢筋切断机1台,钢筋弯曲机1台,钢筋调直机1台。根据图纸及规范要求运用计算机进行钢筋优化下料,经项目工程师对钢筋下料单审核后方可进行加工制作,钢筋加工应按钢筋下料单加工,钢筋的形状、尺寸必须符合设计要求及现行施工规范要求。5.3.2 钢筋连接根据图纸要求,结合公司实际情况,为加快施工速度,同时在保证质量的前提下,钢筋连接以结构施工图标注钢筋连接方式为准,本工程钢筋采用搭接连接。钢筋连接的基本原则如下:5.3.3

22、钢筋绑扎钢筋绑扎时应严格按施工图的数量及规格施工,严格实行三检制度,严格按施工规范要求施工并作好隐蔽工程验收记录。 (3)柱节点钢筋绑扎墙柱钢筋的接头位置、锚固长度、搭接长度应满足设计和施工规范要求,钢筋绑扎完成后应固定好垫块和撑铁,以防止出现露筋现象,同时要控制内外排钢筋之间的间距,防止钢筋保护层过大或过小,浇注砼时必须安排专人看护钢筋,以确保钢筋绑扎质量。(4)钢筋成品及半成品的管理钢筋半成品管理的好坏直接关系到现场钢筋绑扎的质量与进度,施工中应抓好半成品的管理,半成品的加工按现场的施工流向和进度加工,加工好的半成品按绑扎顺序挂牌堆放,并实行发料、领料登记制度,以便查询及追溯。钢筋成品亦要

23、加强管理,墙柱钢筋严禁攀爬、蹬踩,板筋(尤其是直径较小的负筋)要加以保护,保证钢筋几何形状,不得使其变形,影响工程质量。钢筋工程质量控制程序详见附表5.3 模板工程施工方案模板工程是结构外观好坏的重要影响因素,模板系统的选择正确与否直接影响到施工进度及工程质量,本工程模板方案的确定是以工程质量及进度为出发点,并在此基础上进行综合性的经济成本分析,以达到减少周转材料投入,降低工程成本的目的。5.3.2 柱模板施工当柱钢筋绑扎完毕且隐蔽验收通过后,便可以进行竖向模板施工,首先在柱底部进行标高测量和找平,然后进行模板定位卡和保护层垫块的设置,设置预留洞,经检查后支设竖向柱模板。(1)模板的支设方法在

24、支设模板前,要进行以下三项准备工作a 进行中心线和位置线的放线首先用经纬仪引测建筑物的边柱和墙轴线并以该轴线为起始线,引出每条轴线。b 模板放线时,应清理好现场然后根据施工图用墨线由专职放线人员弹出模板内外边线(即砼面)和中心线以便于模板的安装和校正。c 做好标高测量工作用水准仪将建筑物水平标高根据模板实际标高的要求,直接引测到模板安装位置,在无法直接引测到的地方,必须间接地过渡引测点,作为上层结构构件模板的基准点,用来测量和复核其标高位置。(2)柱模板的支设方柱模板采用木胶合板,按照放线位置在柱四边距地5cm处的主筋上焊接支杆,从四面顶住模板以防止位移,再安装模板、柱箍,方柱截面超过800m

25、m时加穿墙螺杆,靠吊垂直度后加固,柱模板支设示意图见附图。5.3.3 模板拆除对竖向结构,当其自身强度能保证构件不变形,不缺棱掉角时即可拆模,模板拆除后即进行修整和清理,然后集中堆放,以便周转使用。5.4砼工程施工方案5.4.1 砼等级:本工程新浇筑混凝土标号为C25.5.4.2 砼制作本工程施工使用现场搅拌。砼施工前,由项目部总工向施工人员进行详细的技术交底,并会同监理进行原材料见证取样送检,砼外加剂要见证封存。砼施工过程中,项目部派专人进行砼拌制和监控,还将会同监理进行随机抽查。砼试块由监理见证在浇筑现场同时制作 ,发现问题及时联络解决。5.4.3 砼浇筑本工程砼浇筑均采用人工浇筑。支模前

26、,构造柱接槎处砼应凿毛处理并清理干净。浇筑砼前,在底部接槎处先浇筑50mm厚与砼成分相同的水泥砂浆或减石子砼,用铁锹均匀入模。砼每层浇筑高度控制在50cm左右,分层浇筑、振捣。构造柱砼宜连续浇筑,间隔时间不超过2h。振捣时,插入式振动棒移动间距不大于其作用半径,一般控制在50cm以内,预留洞口及梁柱接点处应仔细振捣密实。每一振点的延续时间,以表面呈现浮浆和不再沉落为止。浇筑完毕,随即将伸出的搭接钢筋整理到位。5.4.4 砼养护砼在浇筑12小时后即进行浇水养护。养护时间达到规范要求。5.5砌体工程施工方案为了保证工期,采用自下而上的施工方法,按图纸设计要求,砌体采用MU10多孔砖砖和M7.5混合

27、砂浆砌筑。5.5.1 材料准备砌筑用各种材料要根据网络计划编制需求计划,保证砖、加气块、水泥、砂及时供应。砖、加气块、水泥应必须有出厂合格证及复试报告单,满足设计要求。 5.5.2 作业准备(1)砌筑前应做好砂浆配合比的技术交底及配料的计量准备。(2)砌筑前,应弹好建筑物的墙体中心线和控制边线,经检查无误后,方可施工。(3)砌筑用砖应在砌筑前一天浇水湿润,一般以浸入砖四周1.5cm为宜,雨季不得使用含水率达到饱和状态的砖砌筑,冬季可适当调整砂浆稠度。(4)确定皮数杆位置,并进行抄平检查,第一次灰缝厚度超过20毫米时,应用细石砼找平。5.5.3 砌筑工程施工工艺砌筑前根据墙体的截面尺寸弹出墙身轴

28、线和边线。砌筑时,一般应在墙体的转角处及纵横墙交接处设置划有每皮砖和灰缝厚度,以及门窗洞口等尺寸位置和标高的皮数杆,用来控制墙体竖向尺寸以及各部件的标高和位置,以保证砌筑效果和质量。为了确保灰缝的平直,提高加气块的砌筑质量,在本次施工中,我们采用双面挂线,内外控制的施工方法进行砌筑。根据施工规范要求,砌加气块前,先在加气块下部砌三皮粘土砖,然后在按筑砌方式进行砌筑,当墙体砌至梁底或板底20厘米左右时停止砌筑,过67天后,用红砖斜放45 60进行砌筑,斜砖灰缝必须用砂浆填实,把砖敲紧。砌筑时,先铺水平灰浆,再放砌块,砌块安放时应避免偏心,使砌块底面水平下落,对准位置,并用托线板挂直校正。每砌一皮

29、砌块,进行就位校正后,再用砂浆灌垂直缝,随即进行水平和竖向灰缝的勾缝工作,深度为35mm。加气混凝土气块砌体的竖向和水平灰缝均宜控制在20mm和15mm,同时我们在施工中将保证气块的水平灰缝及竖向灰缝的饱满度达到80%以上。加气块排列上、下皮应错缝搭接,搭砌长度宜为砌块的1/2,其他情况下也不得小于砌块高的1/3或150mm。5.5.4构造柱施工凡填充墙端部未与混凝土墙连接的部位均设置同填充墙厚度一致的正方形构造柱,配筋为412,6200,下端锚入钢筋混凝土板或梁内30d。砌体在构造柱处必须设置马牙槎,马牙槎留置应正确,大马牙槎要先退后进,上下顺直,垂直偏差不得超过20mm,残留砂浆清理干净。

30、在构造柱处拉结筋伸入构造柱的长度不得小于12cm,同时其沿墙高度应符合气块摸数及验收规范。两侧直槎附近的墙体砌筑时,砌块应进行挑选,不得用不规整的红砖或加气块砌筑,不得突出墙面。先将2mm左右厚的胶皮裁成条,具体规格:一种与凸出部分的直槎同宽、同高;另一种5cm宽,长与构造柱模板相同。墙体砌筑和构造柱筋绑扎施工完毕后,将胶皮条钉在构造柱两侧的墙体上。胶皮条固定后安装构造柱模板,模板与墙体之间的缝隙由胶皮条填充,固定好侧模进行验收后即可进行浇筑砼,构造柱与梁底接槎处混凝土浮浆在拆模后随即清理干净。构造柱施工采用上述方法后,构造柱砼无漏浆现象,墙体直槎与构造柱砼接口处清晰、美观。4.7.5砌体的质

31、量要求及保证措施砌体的质量应符合施工验收规范和操作规程要求,做到横平竖直、灰浆饱满,错缝搭接,接槎可靠,并满足抗震设防要求。砌体的水平灰缝应满足平直度的要求,砌筑时必须立皮数杆,挂线砌筑。竖向灰缝必须垂直对齐,不能游丁走缝,影响墙体外观质量。加气块砌体的水平灰缝和竖向灰缝的饱满度必须达到80%以上,同时水平灰缝和竖向灰缝的厚度一般应控制在15mm和20mm。而砌筑砂浆的和易性和保水性对砌体的灰浆饱满度有很大的影响,这就要求砌筑砂浆的配合比应满足设计及施工规范要求,砌筑时铺灰的厚度要均匀,同时气块和砖必须用水湿润使其含水率达到5%8%和10%15%左右。当相邻砌体不能同时砌筑而又必须设置临时间断

32、时,应采取可靠的接槎措施工。当实心墙留斜槎时,其斜槎长度不应小于高度的三分之二。如留直槎,必须预留拉结筋,一砖墙应在同一平面上预留不少于2根直径为6mm的钢筋,间距沿墙高不得超过50cm,埋入长度从墙的留槎处算起,每边均不得少于50cm,未端应有90度弯钩。5.6一般抹灰工程施工方案 5.6.1一般抹灰工程施工工艺墙面在抹灰前预埋件的位置是否正确,预留架眼应在抹灰前堵塞填充,填充墙、砼墙表面的灰尘、污垢和油渍应清除干净。缺楞掉角部位提前用与墙面膨胀系数相近的砂浆修补好。基础层处理完成后,按要求对墙面抹灰弹出控制线,在施工难度较大处进行吊直、套方、冲筋、打点等保证措施,抹灰施工顺序应先上后下,先

33、底灰后面灰进行,当墙面抹灰完成后,把冲筋、打点的底灰清除,再用与墙面配合比相同的砂浆抹平处理。在施工中,混合砂浆分两道施工,先粉刷15mm厚1:1:6混合砂浆,再粉刷5厚1:0.5:3混合砂浆。15厚混合砂浆分两遍进行粉刷,每遍抹灰的厚度不得超过10mm,第二层抹灰必须在底层灰达到24小时后(或强度达到要求后)进行。5.7外墙饰面砖工程施工方案外面砖施工工艺:施工准备基层处理排砖挂线浸砖镶贴面砖清理勾缝施工准备:根据外面砖施工特点,首先把施工所需要的工具,材料准备到位,对操作工人进行详细的安全技术交底工作,特别是安全交底。施工中水泥采用32.5号普通硅盐水泥,应有出厂合格证及复验报告。砂子采用

34、中砂,用前过筛。面砖表面应光洁、方正、平整、质地坚固,其品种、规格、尺寸、色泽应均匀一致,不得有缺楞、掉角、暗痕和裂缝等缺陷,其各项性能指标应满足设计要求。基层处理:在外墙面基层抹灰施工前,必须对外墙立面进行吊线打点,我们在每个阴阳角部位的两侧用22号钢丝进行垂吊,并用经纬仪进行校正检查,然后进行打点套方。符合要求后即可进行基层抹灰,施工方法同一般抹灰,尽量保持基层抹灰表面平整。排砖挂线:基层抹灰完成达到强度后,先在第一部架墙面四周最上边和最下边施工范围弹上一圈水平控制线,同时在阴阳角处弹垂直线,然后根据灰缝和面砖的尺寸用卷尺在水平线一圈和垂直线上进行画线排砖,当不能排整砖时,应把半砖放到阴角

35、处,排砖工作完成后即可进行墙面砖施工。浸砖:外墙砖镶贴前,应将面砖清扫干净,放入净水中浸泡4小时以上,取出晾干擦净待用。镶贴面砖:面砖粘贴应分段分块进行,每个分块自上而下粘贴。粘贴时,先在每个分块四周先粘一圈,然后用细线在四圈面砖上挂线粘贴,用1:1水泥砂浆(内掺20%的107胶)刮满面砖背部,对准位置贴上墙后,用灰铲轻击,使之附线,再用钢片小刀调整竖缝,并用小刮杠通过标准点调整平面和垂直度。面砖粘贴后要进行洒水养护。清理勾缝:面砖粘贴12天后,即可用1:1水泥砂浆勾缝。先用抹子把水泥砂浆满批墙面,注意把砖缝批满,然后刮去面砖表面的灰浆,再用工具进行勾缝。先勾水平缝后勾竖缝,凹进面砖23mm,

36、勾缝完毕,用布或棉丝将面砖表面擦洗干净。细部处理:女儿墙压顶、窗台等部位也贴面砖时,除流水坡度符合设计要求外,应采取顶面面砖压立面面砖,以防内渗水,引起空裂,同时还应采取最低一排面砖压底平面面砖,并低出底面面砖35mm,让其起滴水线的作用,防止尿檐而引起空裂。以后每落一步架,外面砖的施工都将按上面的操作步骤进行施工。5.8屋面防水施工方案本工程屋面防水采用防水卷材防水。防水工程施工不但直接影响到工程的使用寿命,还直接影响到以后的正常使用,所以,防水砼工程施工严格按设计规定及施工规范由专业人员负责施工。本工程倒置屋面工程施工大致可分为几大项:基层找坡处理防水工程保护层施工。(1)基层找坡处理施工

37、前首先对屋面上的杂物、灰尘进行清理,保持屋面板洁净。水泥砂浆找平层表面应平整密实,无起砂、龟裂现象。(2)SBS防水层施工a.卷材的层数、厚度应符合设计要求,屋面选用3厚双层SBS; b.铺贴时随放卷随用汽油喷灯加热基层和卷材的交接处,喷灯距加热面300mm左右,经往返均匀加热,趁卷材的表面刚刚熔化时,立即将卷材向前滚铺,卷材下面的空气应排尽,并辊压粘结牢固,不得过分加热或烧穿卷材,同时卷材也不得空鼓。c.卷材应平行屋脊方向铺贴,并且应从流水坡度的下坡开始粘贴,双向流水坡度卷材搭接应顺流水方向,长边及端头的搭接宽度,满粘法均为80mm,并且上下层及相邻两幅卷材的搭结缝应错开,铺贴的卷材应平整顺

38、直,搭结尺寸准确,不得扭曲、皱折。d.当铺贴平面与立面相连接的卷材,应由下而上进行,使卷材紧贴阴阳角,铺贴时卷材不可拉得太紧,且不得有扭曲、皱折、空鼓等现象。e.对卷材搭接处进行热熔封边时,应用喷灯对卷材交接处加热,趁热使二者粘结牢固,以边缘挤出沥青为度,末端收头用密封油膏嵌填严密。f.天沟处应增加铺设一层卷材附加层,应尽量减少卷材短边搭接,女儿墙、塔楼等立面卷材收头的端部应裁齐,并压入预留的凹槽内,端部粉刷10cm高水泥砂浆压头。g.雨水口处应加做一层附加层,并且该处卷材均满粘并压入雨水斗内,同时该处卷材应平整无气泡。h.伸出屋面的通风管处卷材应上翻包裹住管道,上翻高度应高于面层地板砖至少2

39、5cm,同时卷材收头处应用金属箍箍紧。 第六章 劳动力、施工机械及材料计划6.1劳动力计划6.1.1劳动力计划用量表根据本工程的基本情况,综合考虑项目整体施工部署及我们的实际能力,计划在本项目投入下列人力,具体见下表:劳动力计划用量表序号工程名称单位数 量备 注1普通工人402木工人1103钢筋工人704混凝土工人305泥工人806粉刷工人1007装修工人708防水工人209其他工人3010架子工人2511管道工人1212电工人186.1.2人力资源管理人力资源管理应严格执行公司质量/环境管理体系程序文件之人力资源管理程序,确保项目部各岗位上上岗人员在教育、培训、技能、工作经验等方面应具有和本

40、岗位相适应的能力,按任职资格选择、聘用合格人员上岗,对不具备相应能力的人员进行培训、岗位调整。对劳务分包方的招用和管理,执行公司劳务分包方管理规定,确保进入现场的劳务队满足项目施工要求。(1)施工管理人员a、项目经理负责本项目部施工管理人员的选择聘用,根据工程施工需要来确定项目部人员的数量。b、项目经理负责建立生产岗位责任制和其它各种规章制度;明确所有管理人员的岗位职责、工作范围和工作内容,明确施工现场种种规章制度。c、关键岗位和特殊岗位人员必须持证上岗关键岗位人员:施工员、质检员、预算员、安全员、试验员、计量员、材料员、机械设备员、劳资员等。特殊岗位人员:电工、电气焊工、机械操作工、塔吊司机

41、、施工电梯司机、起重机械作业、架子工、防水工等。d、项目部劳资员负责对进场人员的资格验证;对不具备相应能力的人员进行培训、岗位调整或退回公司。(2)各专业施工队伍a、由公司劳务办负责组织,项目部领导班子和劳资员参加,对各专业施工队伍进行公开招聘;选择综合实力强,人员素质、技术水平、操作技能好,组织机构健全且有长期业务关系的劳务队。b、各专业施工队伍中的特殊岗位人员,必须经过培训持证上岗。c、加强施工现场劳务队伍的管理工作;制定各种规章制度,以保证本项目施工质量、施工进度、安全文明生产和环境保护工作目标的实现。d、项目部劳资员负责对各专业施工队特殊岗位人员的资格验证;对不具备相应能力的人员严禁上

42、岗,并进行培训。6.2施工机械计划6.2.1施工机械的配备原则(1)满足工程施工需要;(2)满足施工进度和施工质量的需要;(3)满足工程的应急需要;(4)选择先进的、机械性能好的施工机械;6.2.2主要施工机具一览表主要施工机具一览表及进场计划表序号设备名称型号出厂日期现状数量自有或租赁1挖掘机PC-220-52003年良好1台租赁2自卸汽车5T2004年良好8辆自有、租赁3振动式打夯机HZ-4002006年良好8台自有4塔吊QT-80A2005年良好1台租赁5施工电梯sc200/200k2005年良好1部租赁6砼输送泵HBT802006年良好1台自有7砼泵(汽车式)HNJ5420THB200

43、6年良好1台租赁8插入式振动器N2X-502007年良好15套自有9平板振动器PZ-502003年良好4台自有10钢筋对焊机LN-1002006年良好2台自有11钢筋冷拉机JK-1T2006年良好2台自有12钢筋弯曲机GffQ-40A2007年良好4台自有13钢筋切断机GJB-40B2007年良好4台自有14直螺纹套丝机廊坊2006年良好2台自有15电锯MJ1042006年良好2台自有16电刨MB5032006年良好1台自有17砂轮切割机1252007年良好4台自有18电焊机AX5-5002006年良好3台自有19加压水泵2002年良好2台自有20高压潜水泵2006年良好4台自有21灰浆机L-

44、076-12006年良好4台自有22激光经纬仪J22005年良好1台自有23自动精平水准仪DSZ22006年良好2台自有24垂准仪DEJ32005年良好1台自有25台式电脑联想2007年良好4台自有26数码相机700万像素2005年良好1台自有6.3建筑材料计划和管理在本项目工程中,我们将继续本着“努力达到顾客满意”这一工作出发点和最终目标,运用管理系统,对建筑物资材料划、采购、验收、标识、贮存、发放等方面加大管理力度,确保物资的供应过程处于受控状态,并保证所采购的工程物资符合规定的质量标准与成本要求,符合环境保护标准,保证工程顺利施工。6.3.1周转材料供应计划周转材料供应计划序号周转材料名称单位数量备注1钢管T4202扣件个650003脚手扳块6004安全网90006木胶合板55007钢模板10006.3.2建筑材料管理建筑物资管理应严格执行公司质量/环境管理体系程序文件之物资管理程序和公司质量/环境手册;从物资供应计划、采购、验收、标识、贮存、保管和发放着手,严格过程管理;努力达到顾客满意。(1)项目部相关人员的职责a、项目经理负责工程物资总计划和物资采购计划和审批。 b、预算员负责编制工程物资总计划和物资采购计划。c、技术负责人负责工程物资总计划的审核。d、项目副经理负责工程物资采购计划的审核。e、材料员负责所有进场物
