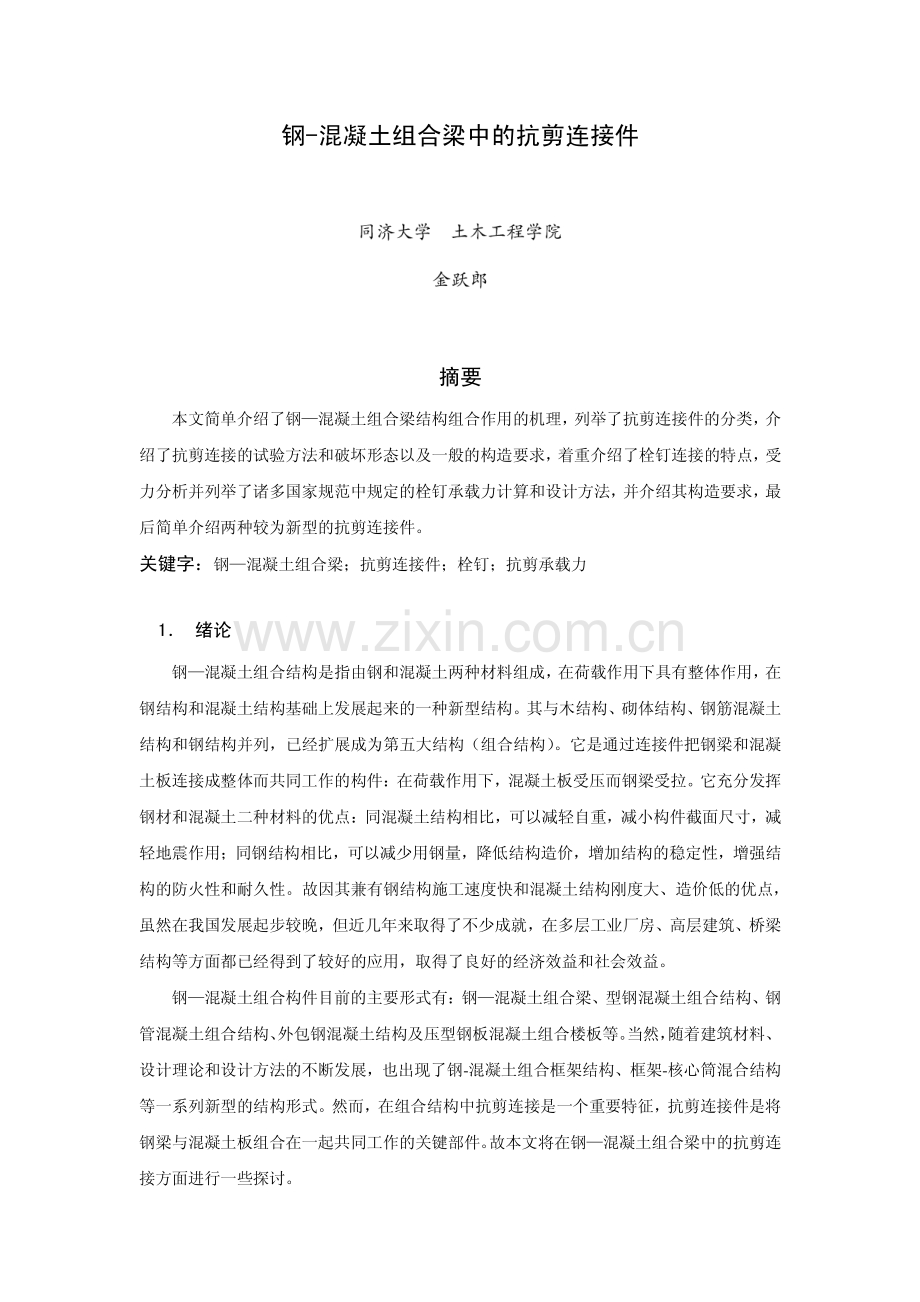

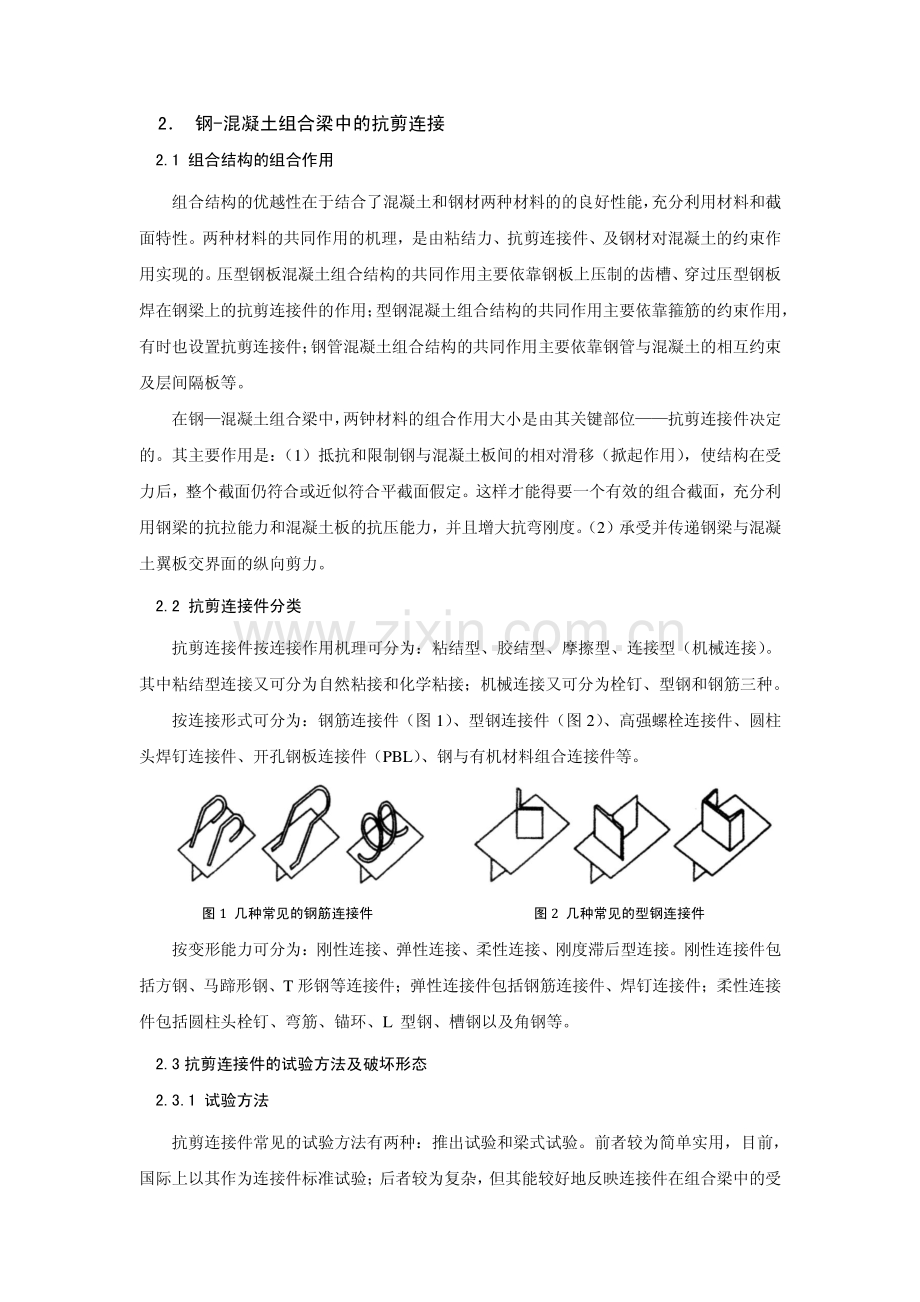

钢-混凝土组合梁中的抗剪连接件 摘要 本文简单介绍了钢混凝土组合梁结构组合作用的机理， 列举了抗剪连接件的分类， 介 绍了抗剪连接的试验方法和破坏形态以及一般的构造要求， 着重介绍了栓钉连接的特点， 受 力分析并列举了诸多国家规范中规定的栓钉承载力计算和设计方法， 并介绍其构造要求， 最 后简单介绍两种较为新型的抗剪连接件。 关键字：钢混凝土组合梁；抗剪连接件；栓钉；抗剪承载力 1 绪论 钢混凝土组合结构是指由钢和混凝土两种材料组成， 在荷载作用下具有整体作用， 在 钢结构和混凝土结构基础上发展起来的一种新型结构。其与木结构、砌体结构、钢筋混凝土 结构和钢结构并列，已经扩展成为第五大结构（组合结构） 。它是通过连接件把钢梁和混凝 土板连接成整体而共同工作的构件：在荷载作用下，混凝土板受压而钢梁受拉。它充分发挥 钢材和混凝土二种材料的优点：同混凝土结构相比，可以减轻自重，减小构件截面尺寸，减 轻地震作用；同钢结构相比，可以减少用钢量，降低结构造价，增加结构的稳定性，增强结 构的防火性和耐久性。故因其兼有钢结构施工速度快和混凝土结构刚度大、造价低的优点， 虽然在我国发展起步较晚，但近几年来取得了不少成就，在多层工业厂房、高层建筑、桥梁 结构等方面都已经得到了较好的应用，取得了良好的经济效益和社会效益。 钢混凝土组合构件目前的主要形式有：钢混凝土组合梁、型钢混凝土组合结构、钢 管混凝土组合结构、 外包钢混凝土结构及压型钢板混凝土组合楼板等。 当然， 随着建筑材料、 设计理论和设计方法的不断发展，也出现了钢-混凝土组合框架结构、框架-核心筒混合结构 等一系列新型的结构形式。然而，在组合结构中抗剪连接是一个重要特征，抗剪连接件是将 钢梁与混凝土板组合在一起共同工作的关键部件。 故本文将在钢混凝土组合梁中的抗剪连 接方面进行一些探讨。 2 钢-混凝土组合梁中的抗剪连接 2.1 组合结构的组合作用 组合结构的优越性在于结合了混凝土和钢材两种材料的的良好性能， 充分利用材料和截 面特性。两种材料的共同作用的机理，是由粘结力、抗剪连接件、及钢材对混凝土的约束作 用实现的。 压型钢板混凝土组合结构的共同作用主要依靠钢板上压制的齿槽、 穿过压型钢板 焊在钢梁上的抗剪连接件的作用； 型钢混凝土组合结构的共同作用主要依靠箍筋的约束作用， 有时也设置抗剪连接件； 钢管混凝土组合结构的共同作用主要依靠钢管与混凝土的相互约束 及层间隔板等。 在钢混凝土组合梁中， 两钟材料的组合作用大小是由其关键部位抗剪连接件决定 的。其主要作用是： （1）抵抗和限制钢与混凝土板间的相对滑移（掀起作用） ，使结构在受 力后，整个截面仍符合或近似符合平截面假定。这样才能得要一个有效的组合截面，充分利 用钢梁的抗拉能力和混凝土板的抗压能力，并且增大抗弯刚度。 （2）承受并传递钢梁与混凝 土翼板交界面的纵向剪力。 2.2 抗剪连接件分类 抗剪连接件按连接作用机理可分为：粘结型、胶结型、摩擦型、连接型（机械连接） 。 其中粘结型连接又可分为自然粘接和化学粘接；机械连接又可分为栓钉、型钢和钢筋三种。 按连接形式可分为：钢筋连接件（图 1） 、型钢连接件（图 2） 、高强螺栓连接件、圆柱 头焊钉连接件、开孔钢板连接件（PBL） 、钢与有机材料组合连接件等。 图 1 几种常见的钢筋连接件 图 2 几种常见的型钢连接件 按变形能力可分为：刚性连接、弹性连接、柔性连接、刚度滞后型连接。刚性连接件包 括方钢、马蹄形钢、T 形钢等连接件；弹性连接件包括钢筋连接件、焊钉连接件；柔性连接 件包括圆柱头栓钉、弯筋、锚环、L 型钢、槽钢以及角钢等。 2.3 抗剪连接件的试验方法及破坏形态 2.3.1 试验方法 抗剪连接件常见的试验方法有两种：推出试验和梁式试验。前者较为简单实用，目前， 国际上以其作为连接件标准试验； 后者较为复杂， 但其能较好地反映连接件在组合梁中的受 力变形性能。 推出试验是将一段工字钢与两块混凝 土板通过焊接在工字钢上的抗剪连接件连 接在一起， 然后对工字钢的一端施加荷载， 使埋在混凝土板内的连接件受到剪切作用， 通过量测钢与混凝土板间的相对位移获得 抗剪连接件的荷载滑移曲线，以获得静 载下连接件的承载能力和抗剪刚度。 梁式试验是指对简支组合梁施加两点 对称荷载，在荷载作用下钢梁与混凝土板 接触面上水平受剪，纵向剪力随外荷载的增 加而增加，直至破坏。 图 4 梁式试验示意图 2.3.2 破坏形态 试验研究表明，根据连接件与其周围混凝土的相互关系，破坏形态分为两种： （1）连接件受剪破坏，一般在混凝土强度等级较高时发生。破坏呈一定的脆性，其抗 剪承载力与混凝土无关，仅与剪力连接件的类型和材质有关。 （2）连接件附近混凝土破坏，一般表现为栓钉前方根部混凝土局部破碎或劈裂、槽钢 连接件混凝土板劈裂等等。 一般的刚性连接件， 因刚度较大， 在在纵向剪力作用下混凝土传给连接件的压应力均匀 分布， 在保证钢梁与连接件焊接强度的前提下， 连接件的承载力极限状态是以连接件之间的 混凝土的剪切破坏或连接件前混凝土的局压破坏为标志的。 一般的柔性连接件， 由于抗弯刚 度相对较小，在纵向剪力作用下发生变形，混凝土产生不均匀压应力，靠近连接件根部的混 凝土发生剪压破坏。 图表 3 推出试验示意图 图 3 推出试验示意图 2.4 抗剪连接件的一般要求。 在组合梁中，一般要求如下： （1）连接件的抗掀起力作用面高出翼缘板底部钢筋顶面不小于 30mm； （2）当设置板托时，板托中横向钢筋距连接件顶面位置应不小于 40mm； （3）连接件上部混凝土保护层厚度不小于 15mm，以防止栓钉被拉出或被腐蚀； （4）连接件的纵向间距不应大于 600mm 或混凝土翼缘板（托板）厚度的 4 倍，以控 制连接件间的掀起力和避免混凝土板过大的应力集中； （5）连接件外侧边缘至钢梁翼缘边缘之间的距离不应小于 20mm，当有托座时不应小 于 40mm；至混凝土翼板边缘间的距离不应小于 100mm，以确保端部锚固良好。 3 栓钉连接 3.1 栓钉抗剪连接件的特点 刚性连接件由于在传递剪力时不能变形， 通常用于不考虑剪力重分布的结构， 其破坏形 式多为连接件周围混凝土被压碎或发生剪切， 甚至在连接件与钢梁焊接处发生破坏； 柔性剪 力连接件具有很好的变形能力， 这有利于组合梁内的剪力重分布， 使剪力连接件可以简单地 沿整个梁长或分段均匀布置， 便于剪力连接件的简化设计和施工操作。 故目前国内设计规范 推荐并得到大量实际应用的钢一混凝土组合梁剪切连接件有栓钉连接件、 槽钢连接件和弯起 钢筋连接件三种。其中栓钉连接件因其有如下优点： （1）受力性能好。栓钉连接件各向同性，沿任意方向的强度和刚度相同； （2）工艺简单。制造栓钉连接件不需要大型轧制设备 ，适合工业化生产； （3） 便于施工。 栓钉连接件对混凝土板中钢筋布置的影响较小， 施工方便， 可靠性高。 （4）其大圆头起到限制混凝土构件和钢构件之间分离的作用。 故栓钉连接件已成为目前国内外应用最广泛的剪力连接件形式。 3.2 栓钉受力分析 组合梁中的栓钉连接件主要承受侧压力， 一般情况下掀起作用在栓钉中产生的拉力很小， 可以忽略不计，栓钉承载力可按纯剪受力模型计算；当其所受拉力不可忽略时，需按拉、剪 组合作用计算。 实际上， 栓钉上会产生拉力是因为混凝土是由骨料和水泥浆结合的粒状体组成， 混凝土 板受压时，伴随着剪切变形，导致栓钉承受拉力。当栓钉的抗剪强度比混凝土的抗压强度大 是（大致当混凝土强度立方体抗压强度 4 时， = 1.0。 （2）美国规范 在 2005 年颁布美国组合结构新规范中， 对剪力连接件的承载能力作了最新规定为： = 0.5 式中， 为栓钉抗剪承载力设计值（N） ；为栓钉截面积（mm2） ；为混凝土弹性模 量（MPa） ；为混凝土圆柱体抗压强度（MPa） ；为栓钉的极限抗拉强度（MPa） 。 （3）加拿大规范 加拿大钢结构设计规范的栓钉抗剪承载力计算公式为： = 0.5 式中，为承载力系数，取 0.8，其余符号意义同上。 （4）英国规范 英国规范规定的承载力设计值需先查表 1 得栓钉承载力标准值，则设计值为 =0.8。同时，表 1 也说明了栓钉承载力与栓钉尺寸（栓钉直径、高度、焊接高度）及 混凝土强度有关。 表 1 栓钉连接件的承载力标准值 （5）中国规范 我国 GBJ1788 钢结构设计规范中首次引进组合梁的设计内容，其中对栓钉承载力给 出了规定。在现行的 2003 年的规范中，又近一步作了改进，给出栓钉承载力公式为： = 0.43 0.7 式中，为栓钉材料抗拉强度最小值与屈服值之比；为栓钉抗拉强度设计值（MPa） 。 与前面几个国家的规范相比，中国的规范相对而言是偏于保守的。 3.3.2 栓钉数量计算 设计时，按照底部钢板屈服时的拉力确定剪跨段内需要的栓钉数量 ，并按完全抗剪 连接设计。则计算式如下： = /Vu 式中， 分别为钢板的截面面积和屈服强度，Vu为单个栓钉极限抗剪承载力。 3.4 栓钉连接构造要求 栓钉连接件除应满足上述统一要求外 还应符下列规定： （1）栓钉采用自动栓钉焊接机焊接于钢梁翼缘上，各个方向具有相同的强度与刚度， 为了保证钢板可靠地焊接并传递连接件与钢板之间的荷载， 栓钉杆直径与钢梁上翼缘厚度间 应符合以下规定：当栓钉位置不正对钢梁腹板时，如钢梁上翼承受拉力，则栓钉杆直径不应 大于钢梁上翼缘厚度的 1.5 倍； 如钢梁上翼缘不承受拉力，则栓钉杆直径不应大于钢梁上 翼缘厚度的 2.5 倍， （2）栓钉长度不应小于其杆径的倍，以确保最有效地利用钢材，因为当栓钉长度与 直径之比超过后，承载力增加极为有限，且栓钉长度较小时，承载力低，并可能发生栓钉 拔出破坏。 （3）栓钉沿梁轴线方向的间距不应小于杆径的倍，垂直于梁轴线方向的间距不应小 于杆径的倍，以控制连接件间的掀起力和避免混凝土板过大的应力集中。 （4）用压型钢板做底膜的组合梁，为保证压型钢板组合板可靠地锚固在钢梁上，确保 混凝土板与钢梁的组合作用。栓钉杆直径不宜大于 19mm，混凝土凸肋宽度不应小于栓钉杆 直径的 2.5 倍，以保证栓钉焊穿压型钢板。栓钉高度 应符合 + 30 + 75的要 求， 为混凝土凸肋的高度。 4 新型抗剪连接件 当然，抗剪连接件的种类纷繁复杂，同时，这些年来，在不断的实践与研究中，又有许 多新型的连接件不断应用于实践，如：PBL 开孔钢板连接件、波形弯筋连接件等等。 PBL 连接件是德国的雷昂哈特教授和 Partners 公司发明的一种新的剪力连接器，它由 带孔钢板组成，穿过这些钢板孔灌注混凝土，在成型后形成一系列混凝土榫来抵抗剪力。日 本在鹤见航道桥中则在此基础上采用了穿过钢板的钢棒作为剪力连接器， 并且进行了小试块 的 1:1 剪力连接器比较试验及大试块 40%模拟实际结构试验，经过反复试验研究，最终成 功地应用在该桥索塔钢混凝土结合段上。 波形弯筋连接件是将直径不小于 10mm 的钢筋首尾依次焊接而成的，施工非常简便易 行，且钢筋与钢梁上翼缘形成封闭的波形，钢筋与混凝土间几乎无法相对移动，抗剪切和抗 掀起能力极强，连接非常可靠。 图 5 PBL 开孔钢板连接器 图 6 波形连接件 以上两种连接件虽然已经得到很多应用，但是并非完善，还需要进一步研究、试验、分 析很论证。这样才能使未来的抗剪连接件能够具有承载力高、塑性变形能力强、延性好、可 用通常材料和生产、施工方便、又省材等特点。 5 结束语 组合梁抗剪连接件是组合梁中的关键部件， 栓钉连接件是最常见的连接方式之一。 尽管 关于抗剪连接件的理论尚未成熟、完善，但是通过大量的实验研究，各种各样的连接件已经 在大量的实际工程中，取得了很好的效果。随着组合结构的推广应用，抗剪连接件的研究也 会越来越完善，一些新型的连接件也会不断出现。 【参考文献】 1 聂建国， 余志武， 钢-混凝土组合梁在我国的研究与应用， 土木工程学报， 1999， 32 （2） ： 38； 2 阎石，刘学东，钢-混凝土组合梁连接件的综合评述，沈阳建筑工程学院学报，1996，12 （2） ：258265； 3 聂建国，赵洁，钢板-混凝土组合梁及组合抗弯加固中栓钉的性能及抗剪承载力研究，建 筑结构，2010，40（6） ：3943； 4 陈玲珠，蒋首超，张洁，栓钉剪力连接件的承载能力研究综述，钢结构，2010，25（9） ： 510； 5 徐明，肖亚明，组合梁栓钉连接件的抗剪性能分析，安徽水利水电职业技术学院学报， 2009，9（4） ：1820； 6 白玲，曾敏，组合梁中栓钉剪力键的受力特性分析，钢结构，2005，20（2） ：2830； 7 雷吕龙，钢-混凝土组合桥中新的剪力连接器的发展的发展与试验，国外桥梁， 1999， （2） ：6468； 8 王坤，许伟，陈阳，钢-混凝土组合梁剪力连接件的研究，陕西建筑，2006，4042； 9 蒋彪，邵华英，组合结构中栓钉与 PBL 键的比较，山西建筑，2006，32（11） ：4142； 10 林宗凡，钢-混凝土组合结构，同济大学出版社，2004 年； 11 朱炯，罗智星，钢-混凝土组合梁剪切连接件评述，2007， （6） ：126128； 12 李波， 钢-混凝土组合结构发展趋势探析， 吉林建筑工程学院学报， 2010， 27 （2） ： 1719； 13 张瑞云， 刘杰， 钢-混凝土组合结构的研究与实践， 石家庄铁道学院学报， 2006， 19 （2） ： 15； 【致谢】 在此非常感谢陈世鸣老师在这个过程中给予的建议和指点， 同时感谢本学期一起上课的 同学、课代表、两位学姐以及所有给予我帮助的同学们。
