2022年辽宁省营口市中考物理试题（解析）.docx

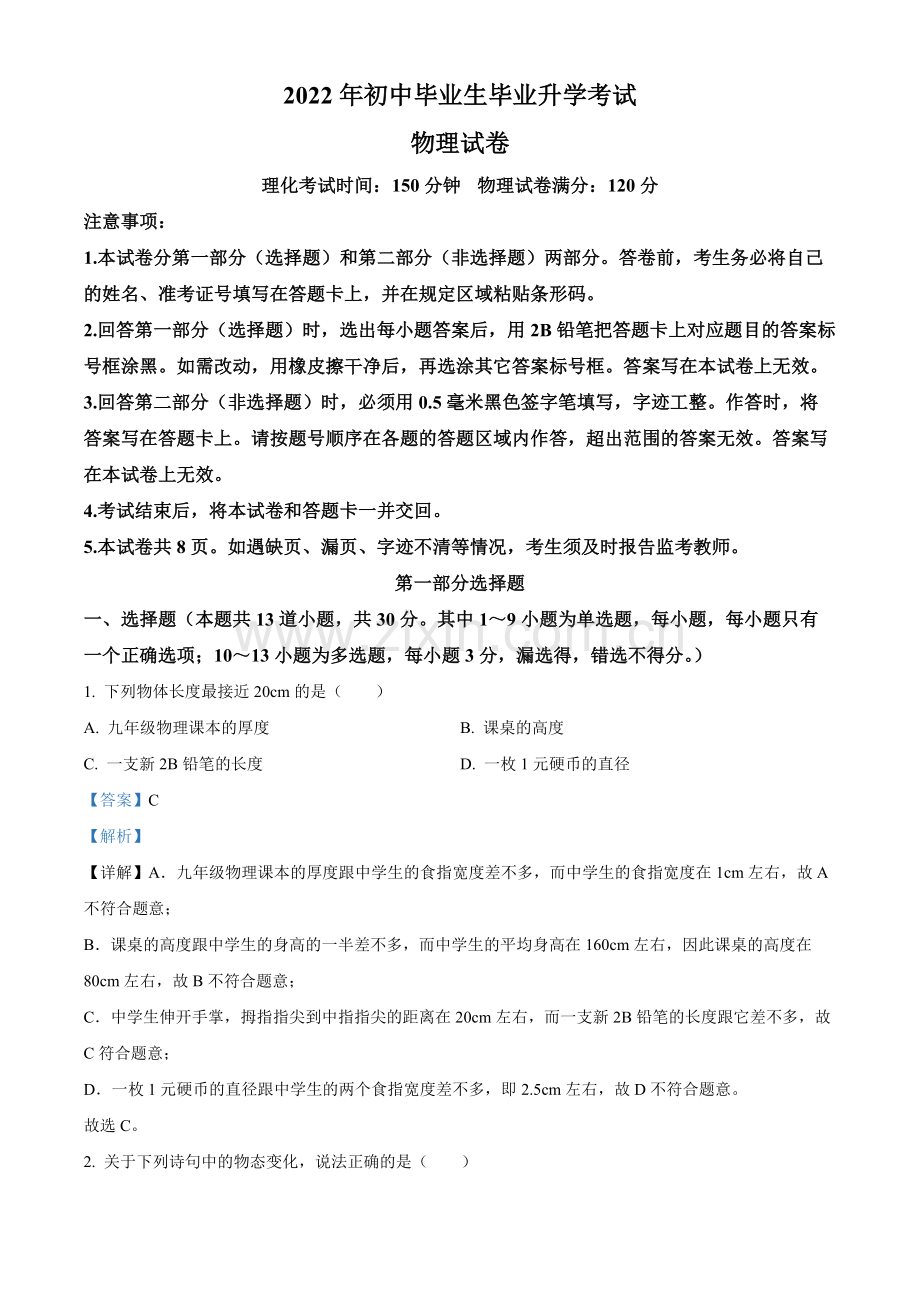

2022年初中毕业生毕业升学考试物理试卷理化考试时间：150分钟 物理试卷满分：120分注意事项：1.本试卷分第一部分（选择题）和第二部分（非选择题）两部分。答卷前，考生务必将自己的姓名、准考证号填写在答题卡上，并在规定区域粘贴条形码。2.回答第一部分（选择题）时，选出每小题答案后，用2B铅笔把答题卡上对应题目的答案标号框涂黑。如需改动，用橡皮擦干净后，再选涂其它答案标号框。答案写在本试卷上无效。3.回答第二部分（非选择题）时，必须用0.5毫米黑色签字笔填写，字迹工整。作答时，将答案写在答题卡上。请按题号顺序在各题的答题区域内作答，超出范围的答案无效。答案写在本试卷上无效。4.考试结束后，将本试卷和答题卡一并交回。5.本试卷共8页。如遇缺页、漏页、字迹不清等情况，考生须及时报告监考教师。第一部分选择题一、选择题（本题共13道小题，共30分。其中19小题为单选题，每小题，每小题只有一个正确选项；1013小题为多选题，每小题3分，漏选得，错选不得分。）1. 下列物体长度最接近20cm的是（）A. 九年级物理课本的厚度B. 课桌的高度C. 一支新2B铅笔的长度D. 一枚1元硬币的直径【答案】C【解析】【详解】A九年级物理课本的厚度跟中学生的食指宽度差不多，而中学生的食指宽度在1cm左右，故A不符合题意；B课桌的高度跟中学生的身高的一半差不多，而中学生的平均身高在160cm左右，因此课桌的高度在80cm左右，故B不符合题意；C中学生伸开手掌，拇指指尖到中指指尖的距离在20cm左右，而一支新2B铅笔的长度跟它差不多，故C符合题意；D一枚1元硬币的直径跟中学生的两个食指宽度差不多，即2.5cm左右，故D不符合题意。故选C。2. 关于下列诗句中的物态变化，说法正确的是（）A. “欲渡黄河冰塞川”，冰的形成是凝华现象B. “一蓑烟雨任平生”，雨的形成是汽化现象C. “窗含西岭千秋雪”，雪的形成是凝固现象D. “露似真珠月似弓”，露的形成是液化现象【答案】D【解析】【详解】A冰是由水变成的，液态变成固态，所以是凝固现象，故A错误；B雨是水蒸气变成的，气态变成液态，所以是液化现象，故B错误；C雪是水蒸气变成的，气态变成固态，所以是凝华现象，故C错误；D露是水蒸气变成的，气态变成液态，所以是液化现象，故D正确。故选D。3. 同学们在音乐教室上声乐课时，下列说法正确的是（）A. 钢琴伴奏声是由空气柱振动产生的B. 同学们美妙的歌声是通过空气传入人耳的C. 弹琴时用力按压琴键可以提高琴声的音调D. 上课时关闭门窗是在声源处减弱噪声【答案】B【解析】【详解】A钢琴伴奏声是由琴弦的振动产生的，故A错误；B歌声是通过空气传入同学们的耳朵的，故B正确；C弹琴时用力按压琴键，增大了琴弦振动的幅度，可以提高琴声的响度，故C错误；D上课时关闭门窗是在传播过程中减弱噪声的，故D错误。故选B。4. 2022年2月，中国女足勇夺亚洲杯冠军。关于比赛中的场景，下列说法正确的是（）A. 静止在水平球场上的足球受到的重力和支持力是一对平衡力B. 滚动的足球最终停下来，说明物体的运动需要力来维持C. 足球鞋底部的鞋钉，可以有效的减小摩擦D. 运动员射门时，脚对球的力大于球对脚的力【答案】A【解析】【详解】A足球受到的重力和支持力大小相等、方向相反、作用在同一物体、同一直线，所以是一对平衡力，故A正确；B滚动的足球最终停下来，是由于受到摩擦力的作用，只能说明力可以改变物体的运动状态，不能说明物体的运动需要力来维持，故B错误；C足球鞋底部的鞋钉，是在压力一定的情况下增大了接触面的粗糙程度，可以有效的增大摩擦，故C错误；D物体间力的作用是相互的，运动员射门时，脚对球的力等于球对脚的力，故D错误。故选A。5. 下列光现象中，由于光的反射形成的是（）A. 激光准直B. 水面“倒影”C. 海市蜃楼D. 铅笔“折断”【答案】B【解析】【详解】A激光准直是光的直线传播的应用，故A不符合题意；B水面倒影属于平面镜成像，是光的反射形成的，故B符合题意；C海市蜃楼是光的折射形成的，故C不符合题意；D铅笔“折断”是光的折射形成的，故D不符合题意。故选B。6. 下列关于内能、热量和热机的说法正确的是（）A. 0物体内能一定为零B. 物体的内能增加一定是从外界吸收热量C. 热机的功率越大效率越高D. 柴油机的压缩冲程将机械能转化为内能【答案】D【解析】【详解】A一切物体在任何温度时都有内能，0物体内能不为零，故A错误；B物体内能增加，可能是吸热，可能是外界对物体做功，故B错误；C热机的功率和效率没有必然联系，功率大，效率不一定高，故C错误；D柴油机压缩冲程是将机械能转化为内能，故D正确。故选D。7. 下列不是利用连通器原理工作的是（）A. 茶壶B. 船闸C. 抽水机D. 地漏【答案】C【解析】【详解】A茶壶的壶盖上有小孔，壶嘴上端有口，壶身和壶嘴底部相连通，是连通器，故A符合题意；B船闸的上游阀门打开时，上游和闸室构连通器，下游阀门打开时，下游和闸室构成通器，故B符合题意；C抽水机是利用大气压来工作的，不是利连通器原理工作的，故C不符合题意；D地漏是利连通器原理工作，故D符合题意。故选C。8. 某科技小组为快递公司设计的分拣计数装置简化电路如图所示。R2为定值电阻，R1为光敏电阻，当有光照射光敏电阻时其阻值变小。激光被遮挡一次，计数器会自动计数一次（计数器可视为电压表）。闭合开关，激光被遮挡瞬间，下列说法正确的是（）A. 电阻R1的阻值变小B. 通过R2的电流变大C. 电阻R1两端的电压变大D. 电阻R2两端的电压变大【答案】C【解析】【详解】由图可知两电阻串联，计数器（电压表）测R1的电压，已知当有光照射时电阻变小，故激光被迟挡瞬间电阻R1变大，由串联电阻的规律，电路的总电阻变大，电路的电流变小，根据U=IR，R1的电压变大，由串联电路电压的规律可知，R2两端的电压变小，故ABD错误，C正确。故选C。9. 下列四个实验能反映动圈式话筒工作原理的是（）A. B. C. D. 【答案】C【解析】【详解】动圈式话筒工作原理是电磁感应现象。A图中通电后串联的两绕有线圈的铁钉都可吸引大头针，但右边吸引的个数要多，说明通电螺线管的磁极强弱与线圈匝数有关，应用的原理是电流的磁效应，故A不符合题意；B将小磁针平行的放在导线下方，当导线中有电流通过时，小磁针就会发生偏转，说明通电导体周围存在磁场，即电流的磁效应，故B不符合题意；C图中灵敏电流计、开关、导体串联，开关闭合后闭合电路的一部分导体在磁场中做切割磁感线运动，会产生感应电流，这是电磁感应现象，是动圈式话筒的工作原理，故C符合题意；D图中有电源，闭合开关，导体棒在磁场中就会运动起来，说明通电导体在磁场中受到力的作用，是电动机原理，故D不符合题意。故选C。10. 下列关于安全用电的说法正确的是（）A. 可以在高压线附近放风筝B. 雷雨天不要在大树下避雨C. 发现有人触电时，应立即切断电源D. 使用试电笔时，手不能接触笔尖金属体【答案】BCD【解析】【详解】A安全用电的原则：不接触低压带电体，不靠近高压带电体，在高压线附近放风筝有触电的危险，故A错误；B雷电容易击中地面上尖端的突起物，所以雷雨天在大树下避雨比较危险，故B正确；C发现有人触电时，应立即切断电源，然后在进行施救，故C正确；D使用试电笔时，手必须接触笔尾的金属体，不能接触笔尖金属体，故D正确。故选BCD。11. 细心的小明帮妈妈做家务时，发现许多厨房用具的工作原理涉及物理知识。下列说法正确的是（）A. 高压锅是利用气压增大，沸点降低的原理工作的B. 吸盘式挂钩利用了大气压强C. 排油烟机是利用流体压强与流速关系的原理工作的D. 瓶起子是一种费力杠杆【答案】BC【解析】【详解】A高压锅是利用气压增大，沸点升高的原理工作的，故A错误；B吸盘式挂钩把吸盘内空气挤压出去，吸盘内形成真空，外界大气压把吸盘压在墙上，利用了大气压强，故B正确；C排油烟机是利用流体流速大的地方压强小的原理，是流体压强与流速的关系，故C正确；D瓶起子工作时手距离支点更远，所以是一种省力杠杆，故D错误。故选BC。12. 如图所示，水平桌面上盛有适量盐水的烧杯中，漂浮着冰块A，悬浮着物块B。当冰块A完全熔化后，下列分析正确的是（）A. 烧杯中盐水的密度变小B. 烧杯内液面不发生变化C. 杯底受到液体的压强变小D. 物块B受到的浮力变小【答案】ACD【解析】【详解】A由于水的密度小于盐水密度，冰块完全熔化为水后，会使原来盐水的密度变小，故A正确；B冰块漂浮在盐水中，F浮=G冰，冰熔化成水后，质量不变，所以有F浮=G水，则盐水gV排=水gV水因为盐水水，所以V排V水，即原来冰块排开盐水的体积小于冰块熔化的水的体积，所以液面会升高，故B错误；CD冰块未熔化时，A漂浮，B悬浮，液体对容器底部的压力等于液体、冰块A、物块B的总重力。冰块熔化后，液体密度变小，根据公式F浮=液gV排可知，物块B受到的浮力变小，小于自身重力，将会下沉到容器底部，受到容器底部的支持力，所以液体对容器底部的压力会变小。根据公式 可知，在容器底面积不变的情况下，杯底受到液体的压强变小，故CD正确。 故选ACD13. 如图甲所示的电路中，电源电压不变，小灯泡L的阻值不变，滑动变阻器R的规格是“50 1A”。闭合开关，在保证电路元件安全的前提下，最大范围内移动滑片，绘制通过变阻器的电流与变阻器阻值关系的图像如图乙所示。下列说法正确的是（）A. 电源电压为5VB. 小灯泡的电阻为10C. 小灯泡的额定功率为0.9WD. 整个电路电功率最小时，10s内滑动变阻器消耗的电能为5J【答案】BCD【解析】【详解】由甲图可知，灯泡L与滑动变阻器R串联，电压表测滑动变阻器R两端的电压，电流表测量电路中的电流。AB由乙图可知，当滑动变阻器接入电阻为10，电路中的电流最大为0.3A，所以电源电压为U=UL+U滑=0.3A(RL+10)当滑动变阻器接入电阻为50，电路中的电流最小为0.1A，所以电源电压为U=UL+U滑=0.1A(RL+50)联立，解得RL=10，U=6V故A错误，B正确；C由于电路中最大电流为0.3A，小于1A，所以为了保证小灯泡安全，当小灯泡正常发光时，电路中的电流最大，故小灯泡的额定电流为0.3A，所以小灯泡的额定功率为故C正确；D根据P=UI可知，当电压一定时，电流最小，整个电路电功率最小。由题意可知，电路中的电流为0.1A，此时滑动变阻器接入电路的阻值为50，所以10s内滑动变阻器消耗的电能为故D正确。故选BCD。第二部分非选择题二、填空题（本题共8道小题，每空，共25分）14. 2022年4月16日，神舟十三号载人飞船返回舱成功着陆，神舟十三号载人飞行任务取得圆满成功。返回舱进入大气层，与空气摩擦温度升高是通过_（选填“热传递”或“做功”）方式改变内能；神舟十三号飞船在轨期间，做_（选填“直线”或“曲线”）运动；航天员在空间站工作时的影像是通过_传回地面指挥中心的。【答案】 . 做功 . 曲线 . 电磁波【解析】【详解】1返回舱在大气层中下降时，克服空气的摩擦阻力做功，机械能转化为内能，返回舱的表面温度升高；这是通过做功的方式改变内能的。2神舟十三号飞船在轨期间围绕地球运动，运动方向一直在改变，是在做曲线运动。3航天员在空间站工作的影像是通过电磁波传输回地面的，电磁波能够在真空中传播。15. “月落乌啼霜满天，江枫渔火对愁眠。姑苏城外寒山寺，夜半钟声到客船。”诗中的月亮相对于寒山寺是_的；月亮和渔火中_是光源；诗人根据_辨别乌啼和钟声；自然界中霜的形成需要_热量。【答案】 . 运动 . 渔火 . 音色 . 放出【解析】【详解】1月亮相对于寒山寺的位置在不断变化，所以是运动的。2能发光的物体是光源，月亮自身不发光不是光源，渔火可以发光是光源。3不同物体发出声音的音色不同，诗人根据音色辨别乌啼和钟声。4霜是水蒸气凝华形成的，凝华需要放出热量。16. 春节吃饺子是中华民族传统习俗。包饺子时，捏出漂亮的花边，说明力可以改变物体的_；煮一段时间饺子会上浮，在上浮过程中，饺子受到水的压强会_（选填“变大”、“变小”或“不变”）；刚出锅的饺子，咬上一口满屋飘香，这是_现象。【答案】 . 形状 . 变小 . 扩散【解析】【详解】1力可以改变物体的形状，即使物体发生形变，力可以改变物的运动状态，包饺子时，捏出漂亮的花边，说明力可以改变物体的形状。2煮一段时间饺子会上浮，在上浮过程中，饺子在水中所处的深度减小，根据公式可知饺子受到水的压强会变小。3刚出锅的饺子，咬上一口满屋飘香，这是由于分子总在不停地做无规则运动的结果，属于扩散现象。17. 我国光伏发电量位居世界首位，太阳能是_（选填“可再生”或“不可再生”）能源；锂离子电池充电时，电池相当于_（选填“电源”或“用电器”）；100g氢完全燃烧放出的热量是_J。（q氢=1.4108J/kg）【答案】 . 可再生 . 用电器 . 1.4107【解析】【详解】1太阳能是取之不尽的能源，是可再生能源，。2锂离子电池放电时是电源，充电时消耗电能，相当于用电器。3100g氢气完全燃烧放出的热量是Q放=m氢q氢=10010-3kg1.4108J/kg=1.4107J18. 如图所示，用丝绸摩擦过的玻璃棒去接触验电器的金属球，金属箔片因带上_（选填“正”或“负”）电荷互相_而张开，瞬时电流方向是_（选填“由玻璃棒到验电器”或“由验电器到玻璃棒”）。【答案】 . 正 . 排斥 . 由玻璃棒到验电器【解析】【详解】12用丝绸摩擦过的玻璃棒带正电，即玻璃棒缺少电子，它与不带电的验电器金属球接触，金属箔片的电子会通过金属球向玻璃棒运动，此过程中玻璃棒得到电子而带的正电荷减少，对于验电器，由于失去了电子，所以两金属箔片带正电荷互相排斥而张开。3由于电流的方向与正电荷定向移动的方向相同，跟负电荷定向移动的方向相反，所以此过程中瞬时电流的方向是从玻璃棒到验电器。19. 如图所示，木板B在F=5N的水平拉力作用下沿水平方向做匀速直线运动，此时弹簧测力计示数是2N，则木块A受到的摩擦力是_N，方向是_；当F增大到7N时，木块A受到的摩擦力_（选填“变大”、“变小”或“不变”）。【答案】 . 2 . 水平向右 . 不变【解析】【详解】12木块相当于地面静止，弹簧测力计的拉力与摩擦力二力平衡，大小相等，方向相反，弹簧测力计拉力水平向左，大小为2N，所以木块A受到的摩擦力是水平向右的，大小为2N。3当拉力F增大到7N时，木块A与长木板B之间的粗糙程度不变，压力不变，所以摩擦力不变，仍为2N。20. 如图所示，用12.5N的拉力F，10s内把重为20N的木箱匀速提升30cm（不计绳重及摩擦），则绳子自由端移动的速度是_m/s，动滑轮重是_N，该滑轮组的机械效率是_。【答案】 . 0.06 . 5 . 80%【解析】【详解】1由图可知，滑轮组承重绳子的股数n=2，则绳端移动的距离为则绳子自由端移动的速度是2不计绳重及摩擦，根据可知，动滑轮重是3该滑轮组的机械效率是21. 如图所示，甲乙两个透明容器中密封着等量的空气，通电一段时间后_（选填“甲”或“乙”）容器连接的U形管液面高度差较大，实验表明：电流通过导体产生的热量跟_（选填“电流”或“电阻”）的大小有关；当电流为0.2A时，通电10s甲容器中的电阻产生的热量是_J。【答案】 . 甲 . 电阻 . 4【解析】【详解】12电流产生的热量跟电流大小、电阻大小、通电时间有关，由图可知，甲乙中的电阻串联在电路中，电流和通电时间相同，根据焦耳定律可知电阻越大，产生的热量越多，所以甲中产生的热量多，U形管液面高度较大，即电流通过导体产生的热量跟电阻大小有关。3电流为0.2A时，通电10s甲容器中的电阻产生的热量是三、作图题（本题共3道小题，每小题3分，共9分）22. 图甲是自行车的手闸，其中ABO部分可视为一种杠杆，其简化示意图如图乙所示，O为支点，F2为阻力，请在图乙中画出：（1）作用在A点的最小动力F1及其力臂；（2）阻力F2的力臂。【答案】【解析】【详解】（1）由杠杆平衡条件可知，当阻力与阻力臂乘积一定时，动力臂越长，动力越小，图中O为支点，因此OA作为动力臂最长；动力方向应该向下，过点A垂直于OA向下作出最小动力F1的示意图。（2）从支点O作阻力F2作用线的垂线，支点到垂足的距离为阻力臂，如图所示：23. 如图所示，一束光线从玻璃斜射入空气，同时发生反射和折射，请在图中画出反射光线和折射光线的大致传播方向。【答案】【解析】【详解】过入射点作垂直于分界面的法线；根据光的反射规律：反射光线、入射光线分居法线两侧，反射角等于入射角，画出反射光线；根据光的折射规律：折射光线、入射光线分居法线两侧，光从一种介质斜射入另一种介质中时，在空气中的角较大，画出空气中的折射光线，如图所示：24. 有一种自动控制的楼道灯，只有光线暗且有声音时，电路接通，灯亮；光线亮时，不论发出多大声音，灯也不亮；楼道中还有一个三孔插座，且与楼道灯互不影响。请用笔画线代替导线完成电路。【答案】【解析】【详解】由题意可知，只有当“光控开关”、“声控开关”都闭合了灯才能亮，说明灯泡与两个开关串联，且火线要先过开关，再接入灯泡尾部的金属点，零线接入螺旋套。三孔插座遵循“左零右火上接地”的原则，如图所示：四、简答题（本题4分）25. 北京冬奥会中国代表团获得9枚金牌，创造冬奥征战史最佳战绩。跳台滑雪运动员由高处急速滑下，到达赛道底部顺势跃向空中，向前滑翔，最终稳稳地落在地面。请用所学的物理知识回答下列问题：（1）冲出跳台的运动员为什么能在空中继续飞行？（2）运动员在下降过程中动能和重力势能是怎样转化的？（3）滑雪板为什么又宽又长？【答案】（1）运动员具有惯性；（2）重力势能转化为动能；（3）压力一定，增大受力面积减小压强。【解析】【详解】（1）一切物体都具有惯性，惯性是指物体保持原来的运动状态不变的性质。运动员冲出跳台后，继续保持原来的运动状态不变，所以运动员冲出跳台后还能在空中继续运动是因为运动员具有惯性。（2）运动员在下降过程中，高度逐渐降低，所以重力势能逐渐减小，运动员的速度越来越快，所以动能逐渐增大。所以运动员的重力势能转化为动能。（3）根据压强的影响因素可知，减小压强的方法是减小压力或增大受力面积，运动员的重力不变，所以对雪地的压力不变，只能通过增大受力面积来减小压强，所以把滑雪板做的又宽又长。五、计算题（本题共3道小题，共2。要求写出必要的文字说明、公式、运算过程、数值、单位和答）26. 随着科技发展，有些餐厅利用机器人送餐。某次送餐时，机器人与食物的总质量为30kg，轮子与水平地面的接触面积为110-3m2，机器人受到的阻力为30N。求：（1）静止时机器人对水平地面的压强；（g取10N/kg）（2）机器人水平匀速运动36m，用时1min，牵引力做功的功率是多少？【答案】（1）3105Pa（2）18W【解析】【详解】解：（1）机器人与食物对地面压力F=G=mg=30kg10N/kg=300N机器人对水平地面的压强（2）在地面上匀速运动，牵引力F1=f=30N方法（一）牵引力做功W=F1s1=30N36m=1080J牵引力做功的功率方法（二）机器人匀速运动的速度由的推导公式求出牵引力做功的功率P=F1v=30N0.6m/s=18W答：（1）车静止时对地面的压强是3105Pa；（2）车匀速行驶时的功率是18W。27. 如图所示，电源电压保持不变，小灯泡规格是“3V 1.5W”，R1=10，滑动变阻器R2上标有“20 1A”，电压表选用3V量程。断开S2，闭合S和S1，当滑片P移到变阻器中点时，小灯泡正常发光。求：（1）小灯泡正常发光时的电流；（2）电源电压；（3）断开S1，闭合S和S2，在保证电路元件安全前提下，电路消耗的最大功率是多少。【答案】（1）0.5A；（2）8V；（3）2.4W【解析】【详解】解：（1）小灯泡正常发光时的电流（2）滑片P移到中点时，小灯泡正常发光，此时电路中的电流是0.5A，此时滑动变阻器两端的电压为所以电源电压U=UL+U2=3V+5V=8V（3）断开S1，闭合S和S2，当电压表为3V时，电流最大，电路的功率最大，此时电路中的电流电路消耗的最大功率P=UI1=8V0.3A=2.4W答：（1）小灯泡正常发光时的电流是0.5A；（2）电源电压是8V；（3）断开S1，闭合S和S2，在保证电路元件安全前提下，电路消耗的最大功率是2.4W。28. 某电热水壶（电阻不变）的参数如下表，当家中只有电热水壶单独工作时，电热水壶正常工作5min可将1.5L初温40的水烧开（标准大气压）。水=1.0103kg/m3，c水=4.2103J/（kg）求：产品型号XXX最大容量1.5L额定电压220V额定功率1500W（1）这壶水吸收的热量；（2）电热水壶的加热效率；（3）这段时间内家中标有“3600r/（kWh）”电能表的转盘转了多少转。【答案】（1）3.78105J；（2）84%；（3）450转【解析】【详解】（1）水的质量m=V=1.0103kg/m31.510-3m3=1.5kg水吸收的热量Q=cm(t-t0)=4.2103J/(kg)1.5kg(100-40)=3.78105J（2）消耗的电能W=Pt=1.5103W300s=4.5105J电热水壶的加热效率（3）消耗的电能W=4.5105J=0.125kWh电能表的转盘转过的转数n=WN=0125kWh3600r/(kWh)=450r答：（1）吸收的热量是3.78105J；（2）电热水壶的加热效率是84%；（3）电能表的转盘转450转。六、实验、探究题（本题共4道小题，共30分）29. 小明用蜡烛、凸透镜（焦距10cm）、光屏在光具座上进行“探究凸透镜成像的规律”的实验。（1）实验在_（选填“较亮”或“较暗”）的环境下进行，现象更明显；（2）蜡烛、透镜和光屏位置如图甲所示，光屏上会出现烛焰清晰_（选填“放大”、“等大”或“缩小”）的像，此现象和生活中_（选填“照相机”、“投影仪”或“放大镜”）的原理相同；保持凸透镜位置不变，增大物距后，将光屏移动到适当位置，光屏上会重新出现烛焰清晰的像，该像与移动前的像相比会_（选填“变大”、“变小”或“不变”）；（3）保持凸透镜位置不变，移动蜡烛至图乙所示位置，在透镜右侧通过透镜可以观察到烛焰_（选填“正立”或“倒立”）的像；（4）将图甲中的透镜换成焦距f=5cm的凸透镜，光屏上烛焰的像变模糊。将蜡烛向_（选填“左”或“右”）移动适当距离，光屏上重新出现烛焰清晰的像；若不移动蜡烛，在蜡烛和透镜之间放置一个度数适当的_（选填“近视”或“远视”）镜片，光屏上也会重新出现烛焰清晰的像。【答案】 . 较暗 . 缩小 . 照相机 . 变小 . 正立 . 右 . 近视【解析】【详解】（1）1实验应在较暗环境下进行，这样可以使光路更加清晰，使实验现象更明显。（2）23由甲图可知，物距为30cm大于二倍焦距（20cm），根据凸透镜成像规律可知，光屏上会出现清晰的倒立、缩小的烛焰的实像，生活中照相机就是根据该原理制成的。4 保持凸透镜位置不变，增大物距后，将光屏移动到适当位置，光屏上会重新出现烛焰清晰的像，根据“物远像近像变小”的规律可知，与移动前的像相比会变小。（3）5 保持凸透镜位置不变，移动蜡烛至图乙所示位置，此时物距为7cm，小于焦距，根据凸透镜成像规律可知，此时凸透镜成正立、放大的虚像，所以在透镜右侧通过透镜可以观察到烛焰正立的像。（4）67将图甲中的透镜换成焦距f=5cm的凸透镜，此时物距等于六倍的焦距，相当于物体离凸透镜的距离变远，所以应将蜡烛向右移动适当距离，光屏上重新出现烛焰清晰的像；若不移动蜡烛，像会提前会聚，所以要使光屏上会重新出现烛焰清晰的像，应在蜡烛和透镜之间放置一个具有发散作用的凹透镜，而近视镜片是凹透镜制成的，所以应在蜡烛和透镜之间放置一个度数适当的近视镜片。30. 在“探究冰熔化时温度的变化规律”的实验中，实验装置如图甲所示。（1）组装器材时应先固定_（选填“A”、“B”或“C”）的位置。为使冰块均匀受热，应选用_（选填“大冰块”或“碎冰”）进行实验；（2）实验过程中某一时刻温度计的示数如图乙所示，此时冰的温度为_；（3）图丙是根据实验数据绘制的冰熔化时温度随时间变化的图像，分析图像可知：第6min，处于_（选填“固”、“液”或“固液共存”）态；冰熔化时需要吸收热量，温度_；冰是_（选填“晶体”或“非晶体”）；04min升温比812min升温快的原因是_。【答案】 . C . 碎冰 . -3 . 固液共存 . 保持不变 . 晶体 . 水的比热容大【解析】【详解】（1）12为了使用酒精灯的外焰加热，应先固定铁圈C的位置。实验中应选用碎冰块来进行实验效果更好些，因为可以可以使冰受热均匀。（2）3由乙图可知，温度计的分度值为1，液面在0以下3个格处，实验此时冰的温度为-3。（3）456由丙图可知，第6min时正是冰熔化过程，所以处于固液共存态；冰熔化时需要吸收热量，温度保持0不变，有固定的熔点，所以冰是晶体。704min冰升高10，812min水升高5，质量不变，相同时间内冰水和水吸收的热量相同，可知，水比冰的比热容大。31. 酒精消毒液已成为居家必备用品。小强利用天平、量筒等实验器材测量某酒精消毒液的密度。（1）将天平放在_上，将游码移至标尺左端的零刻度线处，此时指针位置如图甲所示，应向_调节平衡螺母直至天平平衡；（2）测量步骤如下：在烧杯中倒入适量消毒液，用天平测出烧杯和消毒液的总质量为78g；将烧杯中部分消毒液倒入量筒，液面位置如图乙所示，量筒内消毒液的体积为_cm3；用天平测出烧杯和剩余消毒液的质量如图丙所示，则其质量为_g；消毒液的密度为_g/cm3。（3）小强测量一个木块（木水）的密度，由于木块体积较大无法放入量筒，于是利用电子秤、一根细钢针、烧杯和水设计如下实验，测出了木块的密度；如图A所示向烧杯中倒入适量水，电子秤的示数为m1；如图B所示将木块放在水中，静止时电子秤的示数为m2；_，电子秤的示数为m3；木块密度木=_（用m1、m2、m3和水表示）。（4）测完密度后，小强发现由于电子秤没调零，每次测量结果都偏大2g，则测得的木块密度_（选填“偏大”、“偏小”或“不变”）。【答案】 . 水平台面 . 左 . 40 . 44 . 0.85 . 用细钢针将木块压入水中，使其浸没 . . 不变【解析】【详解】（1）1天平使用时应放在水平台面上。（2）2由图甲可知，指针向右偏，应向左调节平衡螺母直至天平平衡。3由图乙可知，量筒内消毒液的凹液面与40ml刻度平齐，故量筒内消毒液的体积为40cm3。4由图丙可知，右盘内的砝码为40g，游码示数为4g，故烧杯和剩余消毒液的质量为5倒入量筒中的消毒液的质量为消毒液的密度为（3）6为了测出木块的体积，需用细钢针将木块完全压入水中，使其浸没。7浸没后木块受到的浮力为可得木块的体积为木块质量为木块的密度为8由密度表达式可知，每次测量结果都偏大2g，测量结果之差保持不变，故测得的木块密度不变。32. 在“探究电流与电阻关系”的实验中，可供使用的实验器材有：电源（电压恒为3V）、电流表、电压表、滑动变阻器、开关各一个，三个阻值不同的定值电阻（5、10、20）和导线若干。（1）用笔画线表示导线，把图甲实物图连接完整（要求：向左移动滑片电流表示数变大）_；（2）连接电路前，开关应处于_状态；（3）正确连接电路后，闭合开关，发现电压表和电流表均无示数，用一根导线分别与定值电阻和电流表并联，两表仍无示数，当导线与滑动变阻器并联时，发现两表指针有明显偏转，故障原因是_；（4）排除故障后，闭合开关，电压表的示数为0.6V，电流表的示数如图乙所示，则电流为_A，使用的定值电阻阻值为_；（5）图丙是根据测量的数据绘制的电流与电阻关系的图像，分析图像可得出结论：导体两端电压一定时，_；（6）小明利用电源（电压恒定）、电流表、阻值为R0的定值电阻、铭牌磨损的滑动变阻器、开关和单刀双掷开关各一个，设计了下图所示的电路，测量未知电阻Rx的阻值，请将实验步骤补充完整：开关S闭合，开关S1接a时，移动变阻器的滑片到某一位置，此时电流表的示数为I1；开关S闭合，开关S1接b时，变阻器的滑片_（选填“移到最左端”、“移到最右端”或“保持不动”），此时电流表的示数为I2；电阻Rx=_（用I1、I2和R0表示）。【答案】 . . 断开 . 滑动变阻器断路 . 0.12 . 5 . 通过导体中的电流与导体的电阻成反比 . 保持不动 . 【解析】【详解】（1）1滑动变阻器应该按“一上一下”的原则接入电路中，图中已经将滑动变阻器的右上接线柱接入电路中，为了使滑片向左移动时电流表示数变大，即向左移动时滑动变阻器接入电路中的阻值变小，所以应将左下接线柱与电源负极相连，如图所示：（2）2为了保护电路，连接电路前，开关应处于断开状态。（3）3电压表和电流表均无示数可能是电路发生断路；用一根导线分别与定值电阻和电流表并联，两表仍无示数，说明可能是除定值电阻和电流表以外的电路出现断路；当导线与滑动变阻器并联时，发现两表指针有明显偏转，说明故障原因是与该导线并联的滑动变阻器断路。（4）4从图甲可知电流表选用的量程是00.6A，分度值为0.02A，图乙中电流表的示数为0.12A。5定值电阻阻值（5）6由图丙，可以发现所以可得出结论：导体两端电压一定时，通过导体中的电流与导体的电阻成反比。（6）7在中，开关S闭合，开关S1接a时，R0、Rx并联，电流表测通过Rx的电流，移动变阻器的滑片到某一位置，此时电流表的示数为I1，即通过Rx的电流为I1；在中，开关S闭合，开关S1接b时，R0、Rx依旧并联，电流表测通过干路中的电流，为了保持通过Rx的电流不变，所以变阻器的滑片应保持不动，根据并联电路电流特点，便可得通过R0的电流为8根据并联电路各支路两端电压相等，可得Rx两端电压为所以电阻Rx为
