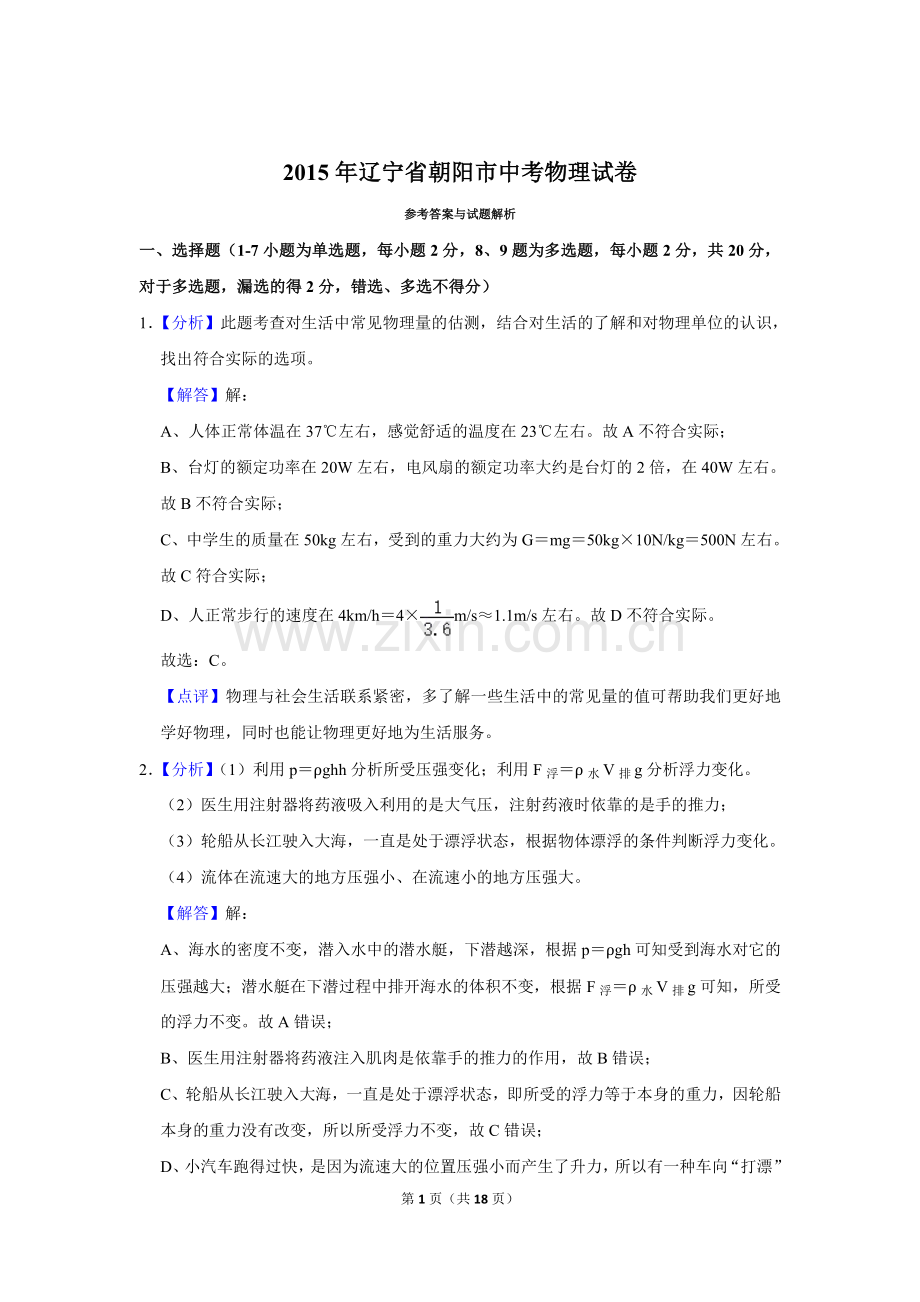

2015年辽宁省朝阳市中考物理试题（解析）.doc

2015年辽宁省朝阳市中考物理试卷参考答案与试题解析一、选择题（1-7小题为单选题，每小题2分，8、9题为多选题，每小题2分，共20分，对于多选题，漏选的得2分，错选、多选不得分）1【分析】此题考查对生活中常见物理量的估测，结合对生活的了解和对物理单位的认识，找出符合实际的选项。【解答】解：A、人体正常体温在37左右，感觉舒适的温度在23左右。故A不符合实际；B、台灯的额定功率在20W左右，电风扇的额定功率大约是台灯的2倍，在40W左右。故B不符合实际；C、中学生的质量在50kg左右，受到的重力大约为Gmg50kg10N/kg500N左右。故C符合实际；D、人正常步行的速度在4km/h4m/s1.1m/s左右。故D不符合实际。故选：C。【点评】物理与社会生活联系紧密，多了解一些生活中的常见量的值可帮助我们更好地学好物理，同时也能让物理更好地为生活服务。2【分析】（1）利用pghh分析所受压强变化；利用F浮水V排g分析浮力变化。（2）医生用注射器将药液吸入利用的是大气压，注射药液时依靠的是手的推力；（3）轮船从长江驶入大海，一直是处于漂浮状态，根据物体漂浮的条件判断浮力变化。（4）流体在流速大的地方压强小、在流速小的地方压强大。【解答】解：A、海水的密度不变，潜入水中的潜水艇，下潜越深，根据pgh可知受到海水对它的压强越大；潜水艇在下潜过程中排开海水的体积不变，根据F浮水V排g可知，所受的浮力不变。故A错误；B、医生用注射器将药液注入肌肉是依靠手的推力的作用，故B错误；C、轮船从长江驶入大海，一直是处于漂浮状态，即所受的浮力等于本身的重力，因轮船本身的重力没有改变，所以所受浮力不变，故C错误；D、小汽车跑得过快，是因为流速大的位置压强小而产生了升力，所以有一种车向“打漂”的感觉，故D正确。故选：D。【点评】本题考查阿基米德原理、液体压强公式的应用、物体浮沉条件及其应用、大气压、流体压强和流速的关系，是一道综合性很强的题目，但总体难度不大，掌握基础知识即可正确解题。3【分析】结合图片和生活经验，先判断杠杆在使用过程中，动力臂和阻力臂的大小关系，再判断它是属于哪种类型的杠杆。【解答】解：A、筷子在使用过程中，动力臂小于阻力臂，是费力杠杆；B、瓶起子在使用过程中，动力臂大于阻力臂，是省力杠杆；C、羊角锤在使用过程中，动力臂大于阻力臂，是省力杠杆；D、独轮车在使用过程中，动力臂大于阻力臂，是省力杠杆。故选：A。【点评】此题考查的是杠杆的分类和特点，主要包括以下几种：省力杠杆，动力臂大于阻力臂，省力但费距离；费力杠杆，动力臂小于阻力臂，费力但省距离；等臂杠杆，动力臂等于阻力臂，既不省距离也不省力4【分析】A、日月食是由于光沿直线传播形成的。B、光在其它透明介质中的传播速度都小于在空气中的传播速度。C、雨过天晴时，常在天空出现彩虹是光的色散现象。D、黑板上的字发生漫反射现象。【解答】解：A、日月食都是由于太阳、地球、月亮在同一直线上，若月亮在中间挡住太阳光便为日食；若地球在中间挡住太阳光，则为月食。日月食是由于光沿直线传播形成的，A不符合题意；B、光在其它透明介质中的传播速度都小于在空气中的传播速度，所以光从空气射入水中时传播速度变小。B不符合题意；C、雨过天晴时，常在天空出现彩虹，这是太阳光通过悬浮在空气中细小的水珠折射而成的，白光经水珠折射以后，分成各种彩色光，这种现象叫做光的色散现象。C符合题意；D、黑板上的字是为了各个方向的同学都能看见，所以光照到上面是发生了漫反射；D不符合题意；故选：C。【点评】此题主要考查了光的直线传播、光的折射、光的反射现象以及漫反射现象。光的直线传播是光在同一均匀介质中的传播，光的反射是光照射到物体表面又返回的现象，光的折射是由于光从一种介质斜射入另一种介质或在不均匀介质中传播时，传播方向发生变化的现象。它们之间有本质的区别，要注意区分。5【分析】（1）由电路图知，电流表测电路电流，电压表测电阻R1两端电压，由欧姆定律可以判断电压表与电流表示数之比如何变化。（2）由电路图可知，电阻R1与滑动变阻器R2串联，电流表测电路电流，电压表测电阻R1两端电压；当P向左移动时，滑动变阻器接入电路的阻值变小，电路总电阻变小，电源电压不变，由欧姆定律可以判断电流表示数变化情况。【解答】解：当P向左移动时，滑动变阻器接入电路的阻值变小，电路总电阻R变小，电源电压U不变，由I可知电路电流变大，电流表示数变大。由I可知，电路中电流变大，由UIR可知，电阻R1两端电压变大，即电压表示数变大；由电路图可知，电阻R1与滑动变阻器R2串联，电流表测电路电流，电压表测电阻R1两端电压，电压表与电流表示数的比值等于R1的阻值，而R1为定值电阻，所以电压表与电流表示数的比值不变。故BCD错误，A正确。故选：A。【点评】分析清楚电路结构，明确电压表与电流表所测的量，熟练应用欧姆定律是正确解题的关键。6【分析】电热壶突然停止工作，灯L仍正常发光，说明灯泡相连的火线和零线正常，但电路中一定出现断路；测电笔测试三孔插座的左右两孔，氖管都发光，说明两孔与火线是连通的，故只可能是零线断了。【解答】解：电灯仍正常工作，说明A、C左边的火线、零线均正常；而把测电笔分别插入三孔插座的左右两孔，氖管均发光，说明火线正常，而零线出现断路现象，因此是CD间发生了断路，此时三孔插座的左孔通过取暖器与火线连通，则此时左右两孔都能使氖管均发光（如下图）。故选：D。【点评】本题考查了用测电笔检测电路的故障。在正常情况下，测电笔测火线应亮，测零线应不亮。7【分析】动能大小的影响因素：质量和速度，质量越大，速度越大，动能越大；重力势能大小的影响因素：质量和高度，质量越大，高度越高，重力势能越大；下滑时，克服摩擦做功，机械能转化为内能。【解答】解：A、小朋友玩滑梯游戏时，当小朋友从滑梯上匀速下滑的过程中，小朋友的质量不变，速度不变，故动能不变，故A错误；B、小朋友玩滑梯游戏时，当小朋友从滑梯上匀速下滑的过程中，质量不变，高度减小，所以重力势能减小，故B正确；C、下滑时，克服摩擦做功，机械能转化为内能，故机械能减小，故C错误；D、该过程中，重力的方向是竖直向下的，同时其竖直向下运动了一段距离，所以重力做了功，故D错误；故选：B。【点评】分析能量转化时，就看什么能量减少了，什么能量增加，总是减少的能量转化为增加的能量。8【分析】（1）利用安培定则判断通电螺线管磁场的极性；（2）通电导体周围存在着磁场；（3）通电导体在磁场中受力而运动。（4）发电机原理图描述了线圈给外界的用电器供电；电动机原理图描述了电源给线圈供电。【解答】解：A、图甲装置中螺线管用安培定则进行判断：在电源外部，电流总是从电源的正极流向负极，用右手握住螺线管，让四指指向螺线管中的电流方向，则大拇指所指的那端就是螺线管的N极，所以B端是N极，故A错误；B、该实验是奥斯特实验，即说明通电导线周围存在着磁场，故B正确；C、实验研究的是通电导体在磁场中受力而运动，电动机是依据此原理制成的，故C正确；D、装置中没有电源，即线圈转动时，电路中就会产生感应电流，即电磁感应现象，该过程是将机械能转化为电能的过程，发电机的原理，故D错误；故选：BC。【点评】物理学是以观察和实验为主的实验学科，很多的物理知识都来源于实验，在学习中应重视实验的学习，要牢记一些重要实验装置图。9【分析】（1）做功和热传递都能改变物体的内能；（2）一切物体在任何情况下都有内能；（3）分子在永不停息地做无规则运动，即扩散现象；【解答】解：A、物体的内能增加，可能是从外界吸收了热量，也可能是外界物体对它做了功，故A错误；B、一切物体在任何情况下都有内能，故B错误；C、用锯条锯木板时，锯条克服摩擦力做功，所以锯条发热，内能增加，温度升高，故C正确；D、糖放入水中，过一段时间后整杯水都变甜了，说明糖分子发生了扩散，证明了分子处于运动状态。故D正确；故选：CD。【点评】此题分别考查了内能的理解、改变内能的方法和扩散现象，都属于热学的基础和重点内容。二、非选择题（共70分）10【分析】（1）声音既可以传递信息，又可以传递能量；（2）根据题意求出声波从探头到结石部位传播的时间，根据svt求出结石距发射处的距离。【解答】解：（1）用超声波粉碎人体内的结石，说明声波具有能量；（2）声波从探头到结石部位传播的时间：t2104s1104s，由v可得，结石距发射处的距离：svt1500m/s1104s0.15m15cm。故答案为：能量；15。【点评】本题考查了声音具有能量和回声测距离，是一道较为简单的应用题。11【分析】（1）物体由液态变为气态的过程叫汽化；（2）两种不同的物质相互接触时，彼此进入对方的现象叫扩散，扩散现象说明了构成物体的分子在不停地做无规则运动；（3）热传递时，能量总是从高温物体传递到低温物体，即能量转移具有方向性。【解答】解：汤汁是液态，汤汁变少是由液态变成了气态，叫汽化；远远的就能闻到鱼的鲜香味道，是因为鱼香分子扩散到空气中，然后进入我们的鼻子中，我们就闻到了气味，扩散现象说明了构成物体的分子在不停地做无规则运动；热量自发地只能由高温物体传递到低温物体，不能自发地由低温物体传到高温物体，这说明能量在转化或转移时具有方向性。故答案为：汽化；构成物体的分子在不停地做无规则运动；方向。【点评】此题考查了汽化、扩散现象、能量转移，是一道联系实际的应用题，也是基础题，容易解答。12【分析】根据物体的颜色决定反射的光线进行分析，即白色反射白色光，黑色不反射光线。【解答】解：当扫描黑白相间的条纹时，黑色条纹吸收所有光线，故黑色条纹不反射色光，而白色条纹能够反射所有色光。故答案为：吸收；反射。【点评】本题考查光的反射现象以及物体颜色决定反射的光线，是一道基础题。13【分析】（1）据该过程中消耗了哪种形式的能，进而产生了哪种形式的能判断即可；（2）汽油机有吸气、压缩、做功、排气四个冲程，压缩冲程是将机械能转化为内能，做功冲程将内能转化为机械能；【解答】解：按动电火花发声的按钮，点燃纸盒内的氢气，纸盒被炸出去，即该过程中消耗氢气燃烧的内能，变成了纸盒的机械能，所以是将内能转化为机械能的过程；四冲程热机中的做功冲程就是利用内能来做功的冲程，将内能转化为机械能。故答案为：机械能；做功。【点评】本题主要考查的是学生对做功改变物体内能和热机做功冲程的认识和了解，基础性题目。14【分析】（1）平面镜的作用可以成像，可以改变光路；（2）因为口腔内含有水蒸气，而平面镜温度比较低，所以当探入口腔后，水蒸气会遇冷液化在镜子上形成一层水雾，导致医生视线不清，影响医生医疗。【解答】解：（1）牙医是通过观察口腔内的病灶在小镜子里面成的像来确定病情的，因此常把一个带有细长柄的小圆镜放入口腔中，这样做的目的是利用平面镜成像看清病人牙齿的内侧；（2）当冷的小镜子进入到温暖且水蒸气较多的口腔中时，口腔中的水蒸气遇冷液化成小水滴吸附在平面镜上，使人看不清楚成像的情况，也就无法确定病情。烤一烤的目的是为了提高镜子的温度，防止口腔中的水蒸气遇冷液化，使牙医看清楚牙齿的情况。故答案为：平面镜成像；液化。【点评】解决此题，明确牙科医生使用小镜子的目的是前提；明确口腔内水蒸气含量多且温度高是关键。本题考查液化的相关应用，主要让学生利用物理知识来解释实际生活中的现象。15【分析】（1）月球上是真空不能使用超声波（2）凡是能提供能量的物质资源都称为能源，按能源开发之后是否可以再生分为不可再生能源和可再生能源。【解答】解：我国发射的“玉兔号”月球车成功登陆月球，飞控中心对月球车发出指令需要通过电磁波进行联系；太阳能可以源源不断的从自然界中得到，是可再生能源。故答案为：电磁波；可再生。【点评】此题考查的知识点有：可再生能源的特点，超声波是声音，真空不能传声，要会用这些知识点解决实际问题。16【分析】由图可知滑轮组绳子的有效股数，根据snh求出绳端移动的距离，根据WFs求出总功，利用P求出拉力的功率，根据WGh求出有用功，利用100%求出滑轮组的机械效率，不计绳重、摩擦，由F（G+G动）可得，动滑轮的重力，再根据F（G+G动）求出改为提升重为500N的物体时拉力的大小。【解答】解：由图可知，n2，则绳端移动的距离：snh22m4m，拉力所做的总功：W总Fs250N4m1000J，拉力的功率：P100W，拉力所做的有用功：W有Gh400N2m800J，滑轮组的机械效率：100%100%80%；不计绳重、摩擦，由F（G+G动）可得，动滑轮的重力：G动nFG2250N400N100N，工人仍用此滑轮组，改为提升重为500N的物体，此时的拉力：F（G+G动）（500N+100N）300N。故答案为：80%；100；300N。【点评】本题考查了有用功、总功、功率、机械效率和滑轮组绳子拉力的计算，确定好绳子的有效股数是关键。17【分析】（1）由于不同物质的原子核对核外电子的束缚本领不同，在摩擦的过程中束缚本领强的得电子带负电，束缚本领弱的失电子带正电。摩擦起电的实质是电子的转移，因为电子是带负电的，所以失去电子的物体带正电，得到电子的物体带负电。（2）电荷的定向移动形成电流，正电荷定向移动形成电流；负电荷定向移动形成电流；正负电荷向相反方向移动形成电流；物理学中规定：把正电荷定向移动的方向规定为电流的方向。【解答】解：摩擦起电过程是得到和失去电子的过程，因此其实质是电子的转移，当某种物质失去了电子时，物质的电子比质子少，带正电；当某种物质得到了电子时，物质的电子比质子多，带负电。电流的形成有多种情况，物理学中把正电荷定向移动的方向规定为电流的方向。故答案为：电子；正电荷。【点评】主要考查了摩擦起电的实质和电流方向的规定；要明确摩擦起电并不是创造了电荷，而是电荷从一个物体转移到另一个物体上。18【分析】利用小磁针静止时的N、S极的方向确定了螺线管的N、S极，然后利用螺线管的绕向和磁极，根据安培定则再确定螺线管中电流方向，进一步确定电源的正负极。【解答】解：由于小磁针静止时，其左端为N极，右端为S极，根据磁极间的作用规律可知，螺线管的右端为S极，左端为N极。根据螺线管的NS极和螺线管的线圈绕向，利用安培定则可以确定电流是从螺线管的左端流出，右端流入，由于电流是从电源的正极流出，经过外电路回到电源负极，所以可以确定，右端是电源的正极，左端是电源的负极。故答案为：S；正。【点评】在解题过程中若要判定螺线管或磁体的NS极，一般有以下几种方法：根据图示的磁感线方向来确定；利用周围小磁针的NS极来确定；利用和已知极性的磁体的相互作用情况来确定；利用安培定则来确定。在此题中，就是利用小磁针的SN极来确定的螺线管的磁极。19【分析】（1）足球受到三个力的作用，重力G的方向竖直向下，支持力F的方向向上，摩擦力f的方向与运动方向相反，向左；（2）物体在竖直方向的重力和支持力是一对平衡力，大小相等、方向相反、作用在同一直线上。【解答】解：（1）足球受到了竖直向上的支持力F，竖直向下的重力G，大小相等、方向相反、作用在同一直线上；（2）摩擦力的方向与足球运动方向相反，因此是水平向左的，如下图所示：【点评】本题考查了力的图示的画法。力的图示要把力的作用点和方向表示出来。摩擦力的方向与运动的方向相反。此题中注意阻力不能忽略，重力与支持力是一对平衡力。20【分析】光从空气中斜射入水中时，折射角小于入射角，潜水员在水下A处逆着光的传播方向看到小鸟的像会比小鸟本身位置偏高一点，所以B是小鸟的虚像点，B是小鸟的位置。【解答】解：连接AB，AB与界面的交点即为入射点O，OA就是折射光线，连接BO，BO就是入射光线，即可完成水下A处的人看到小鸟的光路图；如图所示：【点评】作图时注意入射光线和反射光线用实线画，反射光线的反向延长线用虚线画，另外光线箭头很容易画错。21【分析】（1）压强大小跟压力大小和受力面积大小有关，压力越大、接触面积越小，压强越大；反之，压强越小。（2）增大摩擦的方法：增大压力、增大接触面的粗糙程度。（3）电动机工作时，从能量转化的角度是电能转化为动能。【解答】解：（1）自行车的车座做成马鞍型，是在压力一定时，通过增大受力面积来减小压强，感到舒服。（2）自行车刹车时，用力捏车闸，是通过增大压力的方法增大了摩擦，使车子尽快停下来。（3）电动车骑行时，电动机转动，电能转化为动能，可提供动力。故答案为：（1）自行车的车座做成马鞍型，是在压力一定时，通过增大受力面积来减小压强；（2）自行车刹车时，用力捏车闸，通过增大压力的方法增大了摩擦，使车子尽快停下来；（3）电动车骑行时，电能转化为动能，可提供动力。【点评】电动自行车是我们生活中比较常见的交通工具，电动自行车用到了很多物理知识，也是中考的一个热点，需要引起我们的注意。22【分析】使用体温计测量体温时，先要弄清楚体温计的量程和分度值，读数时视线与液柱最末端所对刻度相垂直；使用刻度尺测量物体长度之前，要明确其分度值；使用刻度尺测量物体长度时，要观察是否从0刻度线量起，起始端没从0开始，要以某一刻度当作“0”刻度，读出末端刻度值，减去前面的刻度即为物体长度，注意刻度尺要估读到分度值的下一位；秒表的中间的表盘代表分钟，周围的大表盘代表秒，秒表读数是两个表盘的示数之和。【解答】解：由图知：体温计上1之间有10个小格，所以一个小格代表的长度是0.1，即此体温计的分度值位0.1；此时的温度为37.6；刻度尺上1cm之间有10个小格，所以一个小格代表的长度是0.1cm1mm，即此刻度尺的分度值位1mm；物体A左侧与3.00cm对齐，右侧与5.10cm对齐，所以物体A的长度为L5.10cm3.00cm2.10cm；在秒表的中间表盘上，1min中间有两个小格，所以一个小格代表0.5min，指针在“5”和“6”之间，偏过“5.5”，所以分针指示的时间为5min；在秒表的大表盘上，1s之间有10个小格，所以一个小格代表0.1s，指针在37.5s处，所以秒针指示的时间为37.5s，即秒表的读数为5min37.5s337.5s。故答案为：37.6；2.10；337.5。【点评】刻度尺、体温计和停表是日常生活中经常使用的测量工具，需要我们熟练掌握其使用和读数方法23【分析】（1）声音是由物体振动产生的，但这种振动往往不易观察，需要将实验效果进行“放大”；（2）声音有三个特性：音调、响度、音色；音调指声音的高低；响度指声音的大小；通过音色能辨别；物体声音的传播是需要介质的，它既可以在气体中传播，也可以在固体和液体中传播，但不能在真空中传播；（3）减弱噪声的途径有：防止噪声产生，即在声源处减弱噪声；阻断噪声的传播，即在传播过程中减弱噪声；防止噪声进入耳朵，即在人耳处减弱噪声。【解答】解：（1）当轻质小球接触发声的铃铛时，小球被弹起，所以发声的音叉应该在振动，说明了声音是由物体的振动产生的；（2）用抽气机将玻璃罩内的空气抽出，空气越来越少，铃声逐渐变小，声音变小，指声音的响度小；当玻璃罩内被抽成真空，将听不到铃声，说明真空不能传声；（3）把正在响铃的闹钟由塑料袋包好，把它放入水中，仍能听到铃声；这说明了水能够传播声音，因此可以得出结论：液体能够传声；小刚同学用两个棉球塞住耳朵，此时几乎听不到铃声，属于在人耳处减弱了噪声。故答案为：（1）声音是由物体振动产生的；（2）响度；真空不能传声；（3）液体可以传声；在人耳处减弱噪声。【点评】本题是比较基础的知识组合在一起，考查学生对实验现象的分析能力，是一道好题，中考常考的题型。24【分析】（1）焦点指凸透镜能使平行于主光轴的光会聚的点，而焦距即为焦点到光心的距离。凸透镜成像的三种情况及其应用：u2f，成倒立、缩小的实像，照相机利用了此原理。2fuf，成倒立、放大的实像，应用与投影仪或幻灯机。uf，成正立、放大的虚像。应用与放大镜。（2）uf，成正立、放大的虚像。（3）凸透镜成实像时，遵循物近像远像变大的特点；（4）近视眼镜是凹透镜，凹透镜对光线有发散作用，使原来会聚成像的光线错后会聚，像远离凸透镜，要用光屏接到清晰的像，判断光屏的移动方向。【解答】解：（1）根据焦点和焦距的定义，当平行光经凸透镜折射后，在10cm处得到了一个最小、最亮的光斑，则该凸透镜的焦距为该点到透镜的距离，即焦距为10cm。从图上看，将点燃的蜡烛移到光具座上20cm刻线处，则物距u30cm2f20cm，由凸透镜成像规律可知，则该像是倒立、缩小的实像；照相机是利用此原理制成的；（2）此时相当于蚊子处于1倍焦距以内，所以此时光屏上不能成蚊子的像；（3）当蜡烛向左移动时，物距增大，像距减小，像变小，所以应将光屏向左移动。其此时的物体移动速度大于像的移动速度，故ss；（4）近视眼镜是凹透镜，凹透镜对光线有发散作用，使原来会聚成像的光线错后会聚，像远离凸透镜，要用光屏接到清晰的像，光屏要远离凸透镜。故答案为：（1）照相机；（2）没有；（3）左；（4）远离；发散；【点评】此题通过实验考查了凸透镜成像的规律及特点。关于其规律一定要熟练掌握，要熟记凸透镜成像的规律特别是成像特点与物距之间的关系。在掌握规律的同时要善于总结，并做到灵活应用。25【分析】（1）把天平放在水平桌面上，游码一道横梁标尺的零刻度线处，移动平衡螺母使天平平衡，如果天平指针向分度盘的左侧偏转，应向右调节平衡螺母，如果天平指针向分度盘的右侧偏转，应向左移动平衡螺母，使天平平衡；（2）（3）（4）砝码由游码示数之和是天平所测物体的质量；读出金属块浸没水后水面到达的刻度，读出只有水时水面到达的刻度，求出金属块的体积；已知质量与体积，由密度公式可以求出物体的密度；（5）由图可知，金属块未浸入水中时弹簧测力计的示数（金属块重）和金属块全浸入水中的弹簧测力计的示数，利用称重法求金属块全浸入水中受到水的浮力，利用阿基米德原理求金属块排开水的体积（金属块的体积），求出金属块重，利用重力公式求金属块的质量，再利用求出物体的密度。【解答】解：（1）托盘天平使用前都要进行调节：把它放在水平桌面上，使游码左侧与零刻度线对齐。调节横梁平衡时，发现天平的指针偏向分度盘的左侧，此时将平衡螺水平向右调节，直到横梁平衡；（2）由图示可知，横梁标尺的分度值是0.2g，游码示数为3.2g，金属块的质量m50g+20g+5g+3.2g78.2g；（3）由图示可知，V40mL20mL20mL20cm3，（4）金属块的密度3.91g/cm33.91103kg/m3；（5）由图可知，金属块重GF1N，当金属块全浸入时弹簧测力计示数F2N，所以F浮GFF1F2；因为F浮水gV排；所以金属块的体积：VV排，金属块的质量：m，所以金属块的密度。故答案为：（1）向右调平衡螺母；（2）78.2；（3）40；（4）3.91103；（5）。【点评】本题考查了测固体密度的实验方案设计、天平的调节、天平读数、求密度等，难度不大，是一道基础题；要掌握天平的使用及读数方法；又考查了利用阿基米德原理和浮力的知识间接测量密度，重点是利用称重法求浮力的大小，再根据重力求出质量，根据浮力求出体积，最后根据密度公式求出密度的大小。26【分析】（1）按照实物图画出对应的电路图，要注意连顺序和滑动变阻器接线柱的选择；（2）探究电流与电阻的关系时，须保持电阻两端的电压不变，滑动变阻器就是利用串联电路的分压特点来达到这一目的；（3）电流表有示数，表示电路中有电流，不存在断路，电压没示数，表示电压表短路或断路；（4）根据串联电路的电压规律，把5换成10后，由于电阻变大，其两端电压也会变高，因此须调节滑片，根据串联分压的知识判断电压表的示数变化，得出滑片的移动方向；（5）根据电流值和电压值，可利用公式R计算出电阻，所以可利用该电路进行伏安法测电阻的实验；根据表中数据，利用PUI计算。【解答】解：（1）如图1，注意滑动变阻器滑片移动时电阻变化情况，要与实物图保持一致。（2）在探究电流与电阻的关系时，要保持电阻两端的电压不变，改变电阻，所以滑动变阻器的作用除了保护电路外，主要是在变换电阻时使其两端的电压保持不变。（3）电流表的示数不为零，说明电路为通路；电压表示数为零，说明电压表并联的部分短路或电压表接线柱断路，即电压表断路、电阻R短路；（4）小明把R换为10的电阻时，电阻两端的电压变大，应增大滑动变阻器的阻值，将滑片向A方向移动，才能使电压表示数为2V，同时记下电流表的示数；（5）若继续使用该实验电路，还可以进行的实验有伏安法测电阻。由表中数据可知，当电压为2.5V时，通过小灯泡的电流为0.24A，因此小灯泡的额定功率为：PUI2.5V0.24A0.6W。故答案为：（1）如图1；（2）保持电阻两端电压不变；（3）电阻R短路；（4）A；（5）伏安法测电阻；0.6W。【点评】本题考查了实验分析，探究电流与电压、电阻关系实验，要采用控制变量法，应用控制变量法分析即可正确解题。27【分析】（1）知道车行驶的路程和时间，利用v求车的速度；知道车的质量，利用Gmg求车重，而受到的阻力为车重的倍，可求车受到的阻力；由于车匀速行驶，车受到的牵引力和阻力是一对平衡力，大小相等，可求牵引力大小，又知道行驶的路程，利用WFs求牵引力做功；（2）知道燃油的密度和体积，利用mV求燃油的质量，再利用Q放mq求燃油完全燃烧放出的热量，即热机消耗的总能量；（3）根据W有用Fs计算出有用功，根据1kWh3.6106J计算出100kWh的电能，再利用效率公式求该电动车的效率。【解答】解：（1）该车行驶的速度：v100km/h；车的重力：Gmg1.6103kg10N/kg1.6104N，车受到的阻力：fG1.6104N2103N，因为车匀速行驶，所以牵引力Ff2103N，牵引力做功：WFs2103N50103m1108J，（2）由得消耗燃油的质量：mV0.8103kg/m35103m34kg，燃油完全燃烧放出的热量：Q放mq4kg4.6107J/kg1.84108J，（3）若该车改用电动力，提供的牵引力仍然为2103N，电动车每行驶100km做的功为：W有用Fs2103N100103m2108J；消耗电能W100kWh1003.6106J3.6108J，此过程的效率100%100%55.6%。答：（1）该车行驶的速度为100km/h，该车牵引力所做的功为1108J；（2）燃油燃烧放出的热量为1.84108J；（4）该车的效率为55.6%。【点评】本题为力学、热学、电学的综合题，综合考查了学生对重力公式、密度公式、功的公式、燃料完全燃烧放热公式、效率公式、二力平衡条件的了解与掌握，要求灵活运用相关公式。28【分析】（1）由图知，按下B按钮就是2挡，只连接1、2，电路中只有电阻丝R2单独工作，知道此时电路的功率，利用P求R2的大小；按下C按钮就是3挡，只连接3、4，电路中只有电阻丝R1单独工作，知道此时电路的功率，利用P求R1的大小；（2）1挡，按下A按钮，连接1、2和3、4，知道此时电路的功率，知道时间，利用WPt求用5h消耗的电能；4挡，按下D按钮，只连接2、4，知道此时电路的功率，利用WPt求用5h消耗的电能，进而求出一天共消耗电能。【解答】解：（1）由题知，按下B按钮就是2挡，只连接1、2如图所示：电路中只有电阻丝R2单独工作，此时电路的功率PB216W，由P得：R26；按下C按钮就是3挡，只连接3、4，如图所示：电路中只有电阻丝R1单独工作，此时电路的功率PC108W，由P得：R112；（2）1挡，按下A按钮，连接1、2和3、4，此时电路的功率PA324W0.324kW，用5h消耗的电能：W1PAt0.324kW5h1.62kWh；4挡，按下D按钮，只连接2、4，此时电路的功率PA72W0.072kW，用5h消耗的电能：W2PDt0.072kW5h0.36kWh；一天共消耗电能：WW1+W21.62kWh+0.36kWh1.98kWh1.98度。答：（1）R1和R2的阻值分别是12、6；（2）一天中，4挡累计用了5h，1挡累计用了5h，这两挡一天共消耗1.98度的电能。【点评】本题考查了电功率公式P和电功公式WPt的应用，分析电路图了解各个挡位的电路组成是关键。29【分析】（1）根据乙图中的曲线，找出地磅表的示数达到30t时对应的电压值，根据串联电路的特点结合欧姆定律解题；（2）水平面的物体，对水平地面的压力大小与物重相等，根据p进行计算；（3）可以从压强大小和惯性大小两个方面来表述。【解答】解：（1）由图甲可知，R与R0串联，电压表V测R两端的电压；当地磅表的示数达到最大值30t，滑片位于变阻器R的最下端，变阻器全部接入电路，由图乙可知，当地磅表的示数达到最大值30t时，电压表示数即R两端电压UR6V，R0两端电压：U0U总UR12V6V6V，串联电路电流处处相等，则电路中的电流：I0.15A；（2）车对地面的压力：FGmg30103kg10N/kg3105N；车对地面的压强：p1.5105Pa；（3）超载造成的危害很多，如：巨大的压强易使路面变形，从而大大缩短公路的使用寿命；超载汽车质量过大，惯性就越大，不易操纵，容易发生交通事故等。答：（1）此时电路中的电流0.15A；（2）车对地磅的压强是1.5105Pa；（3）巨大的压强易使路面变形，从而大大缩短公路的使用寿命；超载汽车质量过大，惯性就越大，不易操纵，容易发生交通事故。【点评】本题主要考查的是欧姆定律的应用、压强的计算及物理知识的运用，要掌握串联电路的特点及重力和压力大小关系。声明：试题解析著作权属菁优网所有，未经书面同意，不得复制发布日期：2022/1/23 22:03:26；用户：18032927792；邮箱：18032927792；学号：39962732第18页（共18页）
