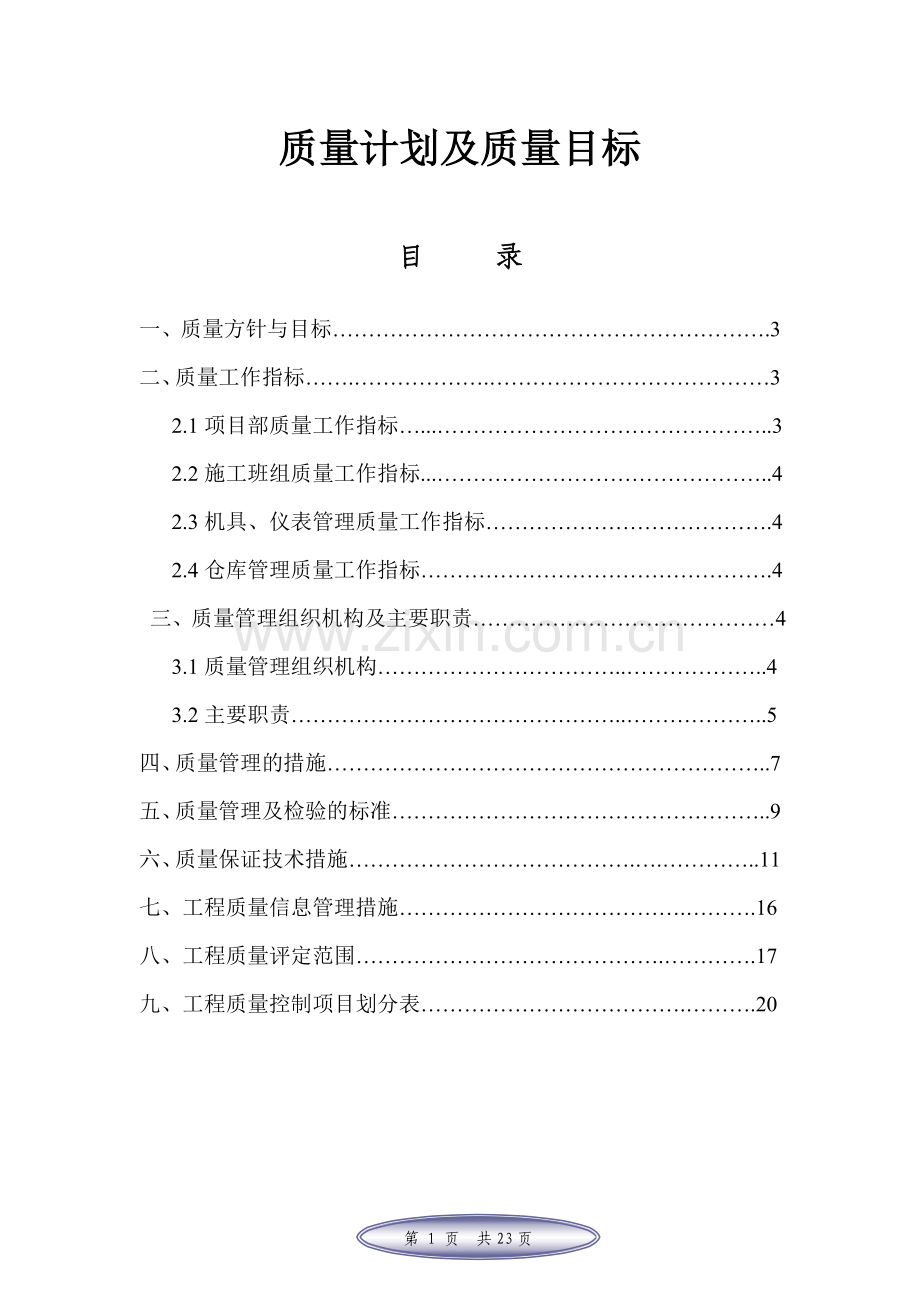

质量计划及质量目标

目 录

一、质量方针与目标…………………………………………………….3
二、质量工作指标…….……………….…………………………………3
2.1项目部质量工作指标…...………………………………………..3
2.2施工班组质量工作指标...………………………………………..4
2.3机具、仪表管理质量工作指标………………………………….4
2.4仓库管理质量工作指标………………………………………….4
三、质量管理组织机构及主要职责……………………………………4
3.1质量管理组织机构……………………………..………………..4
3.2主要职责………………………………………..………………..5
四、质量管理的措施……………………………………………………..7
五、质量管理及检验的标准……………………………………………..9
六、质量保证技术措施………………………………….….…………..11
七、工程质量信息管理措施………………………………….……….16
八、工程质量评定范围…………………………………….………….17
九、工程质量控制项目划分表……………………………….……….20

一、质量方针与目标
质量方针：持续改进，不断提高电力工程管理的科学性；改善服务态度，提高工程质量；创优质工程，实现顾客满意。
质量目标：
1、分部分项工程合格率达到100%，优良率不低于90%；
2、投诉解决率100%,投诉解决率100%，投诉解决后的满意率>95%；
3、顾客满意率>95%。
二、质量工作指标：（括号内的指标为最低保障指标）
(一)、项目部质量工作指标：
1、审批分项工程技术交底率：100%（95%）；
2、安装一级验收合格率≥90%，二级验收合格率≥95%，三级验收合格率≥98%，交付使用合格率：100％；
3、执行二级验收率：100%；
4、竣工资料按时完成率：100%（90%）；
5、测量器具合格率：100％；
6、文件资料收发登记率：100%（90%）；
7、材料进出、剩余周结率：100%（90%）；
8、每月工程情况总结率：100%；单位工程总结率：100%
9、质量事故（宗）：0。
10、通过质量审核，不发生严重不合格项，轻微不合格项不超过2项；
11、顾客满意度80分以上。
(二)、施工班组质量工作指标：
1、分项工程技术交底率：100%（95%）；
2、执行一级验收率：100%；安装一级验收合格率≥90%；
3、每周小结率：100%（90%）；
4、施工记录同步完成率：100%（80%）；
5、产品交付合格率：100%；
6、质量事故（宗）：0；
（三）、机具、仪表管理质量工作指标：
1、制定维护、送检计划率：100%（90%）；
2、按时维护、送检率：100%；
3、相关台帐、维护送检资料保存完好率：100%。
（四）、仓库管理质量工作指标：
1、出入库核对登记率：100%（90%）；
2、帐、物、卡相符率：100%（90%）。
三、质量管理组织机构及主要职责
（一） 质量管理组织机构（见图5-1）

质量管理组织机构
公司质安部
工程部
公司主管副总经理
总 工

项目经理：谷兵辉
项目副经理：肖晚华
技术负责人：黎健良

质安部负责人：邬业文

电气调试班

电气实验班

电气一次班

电气二次班

图5-1 项目质量管理组织机构图（电气部分）
（二）主要职责
1、质量管理部门的主要职责
（1） 项目经理（项目副经理）：
①对工程项目的工程质量负领导责任，建立工程项目的质量保证体系，明确项目部的质量职能分工。
②组织实施施工组织设计，组织工程施工质量的工地级质量检查和验收，提出整改意见，并监督整改。
③通过计划、协调、控制等手段进行动态管理，确保工程质量达到预期目标。
（2） 技术负责人：
①组织技术人员对图纸进行阅读和审查工作，提出意见，参加由业主、设计、监理、施工四方共同参加的图纸会审。
②主持编制重要施工项目的作业指导书，主持编制特殊工序的技术方案，编制工程项目的质量计划。组织提高施工工艺的研究和指导。
③协助项目经理对工程质量进行控制和监督，协助做好工程验收工作，落实整改措施。对施工过程的各个环节进行技术把关。对各分项工程进行技术交底，并检查执行情况。监督班组对技术措施的整改情况。参与工地级的质量验收。参与隐蔽工程的检查见证工作。
（3）质量专责：负责整个工地的质量保证措施落实到位，防止违章操作，核实分项工程质量等级，组织工地级的质量验收，并及时向项目经理反映工地的质量情况；初审各种质量记录表、控制卡执行情况。组织隐蔽工程的检查见证工作。监督质量的过程控制。
（4）班组长：接受电气技术专责技术交底工作，并对生产工人进行技术交底工作；负责组织本班组施工人员依照施工图纸、施工技术文件认真施工,认真填写有关安装记录和调试记录；开展班组质量自检工作。
2、工程施工安装及调试的文件资料主要有：
a、 工程开工报告；图纸会审记录； h、工程联系单；
b、 工程施工组织设计及作业指导书； i、工程调试记录；
c、 施工技术交底及施工协调会议记录； j、工程施工及技术总结；
d、 工程安装记录；试验记录； k、工程竣工报告；
e、 工程单位、分部、分项验评记录； l、工程竣工验收记录；
f、 隐蔽工程记录及签证（参照《110kV-500kV送变电工程质量检验及评定标准》工程质量验收签证、记录项目）；
g、工程质量监督、建设、监理文件。
四、质量管理的措施
1、根据《110kV-500kV送变电工程质量体验及评定标准》（第2部分：变电电气安装工程）、《送变电工程质量监督站质量监督检查典型大纲》，结合本工程实际情况，制定本工程的质量管理要求，进一步明确各级部门人员的质量职责和任务。
2、加强员工的培训教育工作，定期组织学习现行国家标准、施工规范、规定及电力行业其它标准。在施工前组织有关技术员、质检员、班组长参加对《110kV-500kV送变电工程质量体验及评定标准》（第2部分：变电电气安装工程）讨论学习。
3、做好通信、交通工作，以使项目法人、监理工程师的指令和其它质量管理方面的信息、其它部门的质量要求和文件能及时传达并贯彻落实。
4、在施工过程中，坚持“质量第一、程序管理、技术改进、顾客满意”的质量方针。为用户做好各项服务，保证用户和监理工程师的质量要求和意见能够及时贯彻落实。
5、在工程竣工后，根据省电力技术改进公司的《工程质量回访及工作保修办法》，将定期进行质量回访，并提供保修服务。
6、本工程由项目法人或其它单位提供的原材料必须按规定程序交接，并严格审核，严把材料质量关，以保证工程质量。
7、自购的所有原材料、半成品及其它物资，都要有完整的产品合格证、材质证明书、检验报告等能足以证明其质量的资料，并送监理工程师审查，妥善保管，工程竣工后，及时移交给项目法人。
8、做好产品标识、检验和试验状态标识的工作。在检验和试验中，发现不合格品应及时隔离、作出标识，严禁在施工中使用。
9、对所有自购的原材料、物资设备首先按《采购程序》对供方的资质、生产能力、质量体系、产品质量等评价后，选定合格的分承包方，再采购。各合格分供方的名单必须在文件或资料中明确规定。
10、所有自购原材料、物资、设备均应符合设计要求，国家标准和有关规定、规范要求的质量等级，使用前按有关规定和监理工程师的要求来进行抽样检验。
11、编写施工技术措施、施工方案时，要多考虑施工质量保证措施，使施工质量符合设计规范要求。
12、严格执行工程的“三级质检制度”，加强工序质量控制，确保工程质量。对各级验收检查要认真检查、记录，并列出“存在问题清单”，及时反馈到各施工班队，施工班队根据问题清单及时消缺，完成后，立即反馈，申请下一级验收。
13、严格执行质量奖惩制度，将责、权、利相结合，将个人的经济利益与工程质量挂钩，做到重奖、重罚，奖惩分明。
14、特殊工序、工种作业人员需经专业培训，考试合格，持证上岗，确保特殊工序的施工质量。
15、对文件、资料及质量记录使用电脑管理，使文件和资料的控制快速化、清晰化、规范化。
16、及时填写施工检查及评级记录，做到本项目完成，记录填写完成，谁施工谁填写，填写人（检查人）及（现场技术员、施工负责人）对施工质量记录的及时性、真实性、准确性负责。
17、针对工程施工的新特点或特别要求，在分部分项工程施工开始阶段，选一施工点作试点，总结施工经验，并写出施工要点和要求，发到各分部施工班组。
18、对已完工的分部、分项工程，具备验收条件时，应提前通知监理工程师验收，并准备验收记录、自检记录、施工质量记录等各种资料，监理工程师验收合格后，并签证。
19、配合监理工程师对工程的阶段性验评，并提供必要的工器具和施工记录、资料。
20、工程竣工时，组织技术、质量部门的各专业人员，整理、审核、装订好施工记录、文件等竣工资料，并及时按要求移交给用户。
五、质量管理及检验的标准
本工程质量管理及检验将严格按照有关的国家法律法规、行业的规程规范、合同条款等标准进行，主要标准如下（但不限于）：
1、《电气装置安装工程母线装置施工及验收规范》 GBJ149－90
2、《电气装置安装工程高压电器施工及验收规范》 GBJ147－90
3、《电气装置安装工程接地装置施工及验收规范》 GB50169-2006
4、《电气装置安装工程盘柜及二次回路接线施工及验收规范》GB50171－92
5、《电气装置安装工程蓄电池施工及验收规范》 GB50172－92
6、《架空送电线路导地线液压施工工艺规程》 （SDJ226-87）
7、《电气装置安装工程电缆线路施工及验收规范》 GB50168－2006
8、《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收
范》 GBJ148-90
9、《电气装置安装工程电气设备交接试验标准》 GB50150－2006
10、《110kV-500kV送变电工程质量检验及评定标准》
（第2部分：变电电气安装工程）
11、《继电保护及安全自动装置检验条例》 Q/CSG/008-2004
12、《110千伏及以上送电工程启动及竣工验收规程》 Q/CSG213064-2011
13、《110-500kV架空送电线路施工及验收规范》 （GBJ50232-2005）
14、《继电保护和安全自动装置技术规程》 （GB 14285-2006）
六、质量保证技术措施
（一）、为保证施工质量，必须切实落实公司质量保证体系制度：
1、施工图纸的技术会审及交底制度
2、施工人员提出设计变更通过“工程联系单”取得设计院、建设单位的认可方可进行施工。
3、设计院提交“设计变更单”需经技术负责确认后,方可实施。
（二）本工程按“工程施工技术保证体系流程图”有序地组织施工，确保工程的顺利进行，有效地减少质量返工现象。（见附图《工程施工技术保证体系流程图》）
（三）、质量保证控制措施
1、110kV GIS系统
安装前，检查电气设备符合设计要求，无损伤，配件齐全，规程规定试验项目试验合格。
设备安装符合规程要求，动作正确、可靠、接触良好；指示正确；电气、机械闭锁可靠，安装误差在允许范围内；所有密封件良好，母线、跳线弛度符合设计要求。
110千伏GIS检查项目：
外观整洁、配件齐全、标示清楚；
分、合闸操作灵活可靠、位置指示正确；
CT、PT、LA试验符合要求；
SF6密度继电器试验动作灵敏、可靠；
SF6气体泄漏及含水试验符合要求；
GIS设备绝缘电阻、主回路电阻、连锁试验、控制回路及主回
， 路工频耐压试验符合要求。
2、主变系统
变压器到达现场后，必须检查零件的包装齐全完整和无损伤，本体无机械损伤和渗油现象。
变压器器身检查前必须做好准备工作。施工方案必须经公司相关部门批准，监理和甲方认可；变压器油、升高座CT、瓷套管、瓦斯继电器、压力释放阀等各项试验合格；各附件经过清洗；油处理系统和抽真空系统运行良好；起重机械以及起重工具良好；需用工具和材料完好；一切物件必须做好登记。
变压器器身检查必须有厂家、监理和甲方代表现场监督、指导，做好检查记录。
变压器安装完毕后，用打氮气进行密封试验，其压力为0.03Mpa压力，试验持续24小时，检查无渗漏现象。
3、直流系统
直流系统采用密封式免维护酸性蓄电池，容量为500AH。
蓄电池进行充放电试验时，必须保证在此期间供电的可靠、不间断。按规程规定，蓄电池容量必须达到95%以上。在充放电期间，记录好起始总端电压及电流，以后每隔一小时记录每个单体电池电压和电流；充电终止时，再记录开路总端电压和每个电池电压。并记录环境温度，绘制蓄电池特性曲线图。
4、 10千伏电气设备及无功补偿装置系统
高压柜为XGN2开关柜,内配进口真空开关,将柜就位后进行母线的连接,在进行真空开关调整时应保证其弹跳时间、分合闸速度及同期性。主变10千伏铜管母线桥及柜内母线安装时要保证各相母线的平整及保证电气距离。
本期工程无功成套补偿装置为西安西容公司的TBBB10-6012/334-AK型共4组，厂家成套供应现场组装。应保证按电容器电气结线图进行正确连接；母线保证电气距离；电容器在试验合格后才上架组装，并保证三相电容量的平衡。
5、电缆敷设
电缆敷设前所有控制屏、保护屏、高压柜、低压柜、端子箱等屏柜已就位固定牢固，支架安装完毕，接地完成。
电缆敷设包括支架制作与安装,电缆层的支架安装应保证有明显标明接地标志。电缆支架安装后应用φ16热镀锌圆钢各个连通并保证有二点（处）与地网连通。
电缆敷设遵循电力电缆在上,控制电缆在下,先长后短,先里后外的原则,做到不交叉、不混乱、排列整齐美观，标志牌齐全,并留有扩建电缆敷设通道，并留有扩建电缆敷设通道。并对屏、柜、箱下方的孔洞用耐火材料堵塞，对电缆沟进入户内的地方用低标号水泥沙浆封堵,以防小动物进入屏、柜、箱或室内。
6、二次系统
电缆二次接线前必须认真、详细审核设计或厂家图纸，严格按图纸要求进行接线。并且标示清晰，工艺美观。
7、调试系统
①高压试验
电气设备是经国家两部委鉴定合格、允许厂家生产的合格品，厂家资料齐全，设备参数清楚、合格，出厂试验应符合规程的要求。
与高压试验有关的建筑物、构筑物的土建工程质量应符合现行的建筑施工及验收规范中的有关规定。二次整组调试须在二次接线全部结束检查无误后，元器件调试、单元调试合格后方可进行。
高压试验应在晴朗的天气下进行，遇有雷雨应停止露天调试；在室内试验应有良好的通风、采光设施，场地干燥、平整。
每项试验工作，试验人员应充分了解被试验设备及系统和所用试验设备、仪器性能。严禁使用有缺陷及有可能危及人身或设备安全的试验设备和仪器。试验中如发生异常，应立即中止，并拉断电源，采取有效的处理措施及防范措施后再进行检查工作。
②二次调试：包括设备、元件的检查；回路连接正确性检查；回路可靠的检查，绝缘情况检查；整组试验等。
绝缘检查：
A、外观检查所有绝缘部件、控制电缆线芯套管、继电器接线螺杆套管、导线和控制电缆的绑线的绝缘状况。发现异常时应采取措施修复和更换。
B、回路中有电子元件的设备，允许用万用表代替摇表测量绝缘电阻值。
C、测量二次回路每一支和断路器、隔离开关操动机构电源回路的绝缘电阻，均应不小于1MΩ；在比较潮湿的地方，允许降低到不低于0.5MΩ。
D、绝缘检查完毕后，应将拆除的接地恢复和将电容器的短路线去掉。
交流耐压试验：
A、试验电压为1000V，当回路绝缘电阻在10MΩ以上时可采用2500V兆欧表代替、试验持续时间为1min。
B、对回路中有电子元器件设备，必须认真检查登记清楚，试验时应将插件拔出或将其两端短接，试验电压为1000V；48V及以下回路可不作交流耐压试验。
设备、单元件的校验和回路连接正确性检查：
A、二次设备与单元件在进一步核对原理图、展开图、安装接线图、设计变更通知单等技术文件的基础上，进行认真、细致的检查。
B、测量仪表和继电器校验：对各种测量仪表和继电器以及互感器、分流器、附加电阻箱等二次元件，都必须对其指示准确性、精确级别、特性以及接线的正确性等进行检查校验。
C、微机220千伏线路保护、微机110千伏线路保护、主变保护，10千伏线路保护，10千伏电容器组插件检验及联调参照厂家资料进行调试。
整组试验：
A、整组试验必须通知有关作业面的工作人员，退出工作，设监护人并在熟悉图纸与了解设备性能的基础上进行，既要确保人身安全(不光是触电问题，且应防止机构等传动部件伤人)，还应避免设备损坏。
B、整组试验前，还应在回路结线正确的基础上，检查连接端子，恢复临时拆除的接线，并全面复查一下所有电气连接，如拧紧松动的螺丝，补齐或更换丢缺或已损坏丝扣的螺丝等。拧紧螺丝时，用力要恰当。
二次调试一般按下列试验顺序进行：
A、电源系统，即交、直流电源系统。
B、信号系统，尤其是中央信号系统。
C、按一次设备为单元，分别检验控制、保护回路，同时检验其信号
回路部分。
D、进行各设备间的联锁、闭锁试验，先短接或断开有关端子进行模
拟，然后作正式传动。
E、试验有关自动装置。
F、设备、元件的校验报告及整组试验调试报告整理。
七、工程质量信息管理措施
（一） 按当地城建档案管理规定和项目法人要求进行本工程质量、技术资料收集、整理和归档，安排资料员负责工程技术资料管理工作。
（二）各职能部门明确职责、义务，责任明确到人，各部门必须自觉完成本身应提交的质量、技术资料。
1、材料设备验收部门验收后及时提交各种材料、设备合格证、质量证明书；
2、试验员及时提交取样试验报告；
3、测量员及时提交测量成果记录；
4、施工人员及时做好技术交底、施工日志、隐蔽工程记录、各分部分项工程质量评定等；
5、资料员应即时向项目经理及安质负责反馈与工程质量相关的信息，使不符合要求的工程资料能得到及时处理，使之符合优良标准并与工程进度同步。
（三）由专职资料员进行资料的收集、整理、归档；工程竣工交验时，向项目法人提交完整、符合标准的竣工技术资料、质量验证报告。
八、工程质量检验评定范围
110kV开河变电站工程质量检验评定范围
工程编号
工程项目名称
性质
质检机构验评
范围
表号
备注
单位工程
分部工程
分项工程
施工单位
监理
单位
班组
施工队
项目部
1

主变压器系统设备安装

✔
✔
✔
Q/CSG表1

1

主变压器安装

✔
✔
✔
Q/CSG表1.1

1
主变压器本体安装

✔
✔
✔
✔
Q/CSG表1.1.1
每台为一分项

2
主变压器检查
主要
✔
✔
✔
✔
Q/CSG表1.1.2
每台为一分项

3
主变压器附件安装

✔
✔
✔
✔
Q/CSG表1.1.3
每台为一分项

4
主变压器注油及密封试验
主要
✔
✔
✔
✔
Q/CSG表1.1.4
每台为一分项

5
主变压器整体检查
主要
✔
✔
✔
✔
Q/CSG表1.1.5
每台为一分项

2

主变压器系统附属设备安装

✔
✔
✔
Q/CSG表1.2

1
中性点隔离开关安装

✔
✔
✔
✔
Q/CSG表1.2.1
每组为一分项

2
中性点电流互感器

✔
✔
✔
✔
Q/CSG表1.2.2
每组为一分项

3
中性点避雷器安装

✔
✔
✔
✔
Q/CSG表1.2.3
每组为一分项

4
支柱绝缘子安装

✔
✔

Q/CSG表1.2.4
每组为一分项

5
中性点母线安装

✔
✔
✔
✔
Q/CSG表1.2.5
每组为一分项

6
控制柜及端子箱安装

✔
✔

Q/CSG表1.2.7
每个为一分项

7
二次回路检查及接线

✔
✔

Q/CSG表1.2.8
每个为一分项

3

主变压器带电试运
主要

✔
✔
✔
Q/CSG表1.10
每台为一分部
2

保护、控制及直流设备安装

✔
✔
✔
Q/CSG表2

1

主控、继电器室设备安装

✔
✔
✔
Q/CSG表2.1
每一小室为一分部

1
控制、保护屏安装

✔
✔
✔
✔
Q/CSG表2.1.1
每列为一分项

2
直流屏及充电设备安装

✔
✔
✔
✔
Q/CSG表2.1.2
每列为一分项

3
二次回路检查及接线

✔
✔
✔
✔
Q/CSG表2.1.3
每列为一分项

2

蓄电池组安装

✔
✔
✔
Q/CSG表2.2

1
蓄电池台架、屏柜安装

✔
✔

Q/CSG表2.2.1
每列为一分项

2
蓄电池安装

✔
✔
✔
✔
Q/CSG表2.2.2
每组为一分项

3
蓄电池充放电
主要
✔
✔
✔
✔
Q/CSG表2.2.3
每组为一分项
3

110kV配电装置安装

✔
✔
✔
Q/CSG表4

1

110kV封闭式组合电器检查安装

✔
✔
✔
Q/CSG表3.1

1
基础检查及设备支架安装

✔
✔
✔
✔
Q/CSG表4.1.1
每档为一分项

2
封闭式组合电器本体检查安装
主要
✔
✔
✔
✔
Q/CSG表4.1.2
每组为一分项

2

110kV封闭式组合电器配套设备安装

✔
✔
✔
Q/CSG表4.2

1
电压(电流)互感器安装

✔
✔
✔
✔
Q/CSG表4.2.1.1
Q/CSG表4.2.1.2
每组为一分项

2
避雷器安装

✔
✔

Q/CSG表4.2.2
每组为一分项

3
引下线及设备连线安装

✔
✔
✔
✔
Q/CSG表4.2.3
每组为一分项

4
悬式绝缘子串安装

✔
✔

Q/CSG表4.2.4
每组为一分项

5
引下线及设备连线安装

✔
✔
✔
✔
Q/CSG表3.2.5
每间隔为一分项

3

110kV封闭式组合电器控制设备安装

✔
✔
✔
Q/CSG表4.3
每回/串为一分部

1
控制柜及端子箱安装

✔
✔
✔

Q/CSG表4.3.1
每组为一分项

2
二次回路检查及接线

✔
✔
✔

Q/CSG表4.3.2
每组为一分项

10

110kV封闭式组合电器带电试运行
主要

✔
✔
✔
Q/CSG表4.3.3

4

10kV配电装置

1

10kV配电柜安装

✔
✔
✔
Q/CSG表3.4

1
配电柜安装

✔
✔
✔
✔
Q/CSG表3.4.1-1
Q/CSG表3.4.1-2
每台为一分项

2
硬母线安装
主要
✔
✔
✔
✔
Q/CSG表3.4.2
每段为一分项

3
真空断路器检查
主要
✔
✔
✔
✔
Q/CSG表3.4.3
每台为一分项

4
二次回路检查接线

✔
✔

Q/CSG表3.4.4
每列为一分项

2

10kV变低母线桥安装

Q/CSG表3.5

1
硬母线安装
主要
✔
✔
✔
✔
Q/CSG表3.5.1
每段为一分项

2
穿墙套管安装

✔
✔

Q/CSG表3.5.2
每组为一分项

3
支柱绝缘子安装

✔
✔

Q/CSG表3.5.4
每组为一分项

3

10kV配电装置带电试运行
主要

✔
✔
✔
Q/CSG表3.10

5

站用配电装置

✔
✔
✔
Q/CSG表5

1

站用变压器安装

✔
✔
✔
Q/CSG表5.1

1
干式变压器安装
主要
✔
✔
✔
✔
Q/CSG表5.1.2
每台为一分项

2

站用低压配电装置安装

✔
✔
✔
✔
Q/CSG表5.2

1
低压配电盘安装

✔
✔
✔
✔
Q/CSG表5.2.1
每列为一分项

2
硬母线安装

✔
✔
✔
✔
Q/CSG表5.2.2
每段为一分项

3
二次回路检查接线

✔
✔

Q/CSG表5.2.3
每列为一分项

3

站用低压配电装置带电试运
主要

✔
✔
✔
Q/CSG表5.10

6

无功补偿装置安装

✔
✔
✔
Q/CSG表6

1

干式电抗器安装

✔
✔
✔
Q/CSG表6.1

1
干式电抗器安装
主要
✔
✔
✔
✔
Q/CSG表6.1.1
每组为一分项

2
硬母线安装

✔
✔
✔
✔
Q/CSG表6.1.2
每组为一分项

2

电容器组安装

✔
✔
✔
Q/CSG表6.3

1
电容器安装

✔
✔
✔
✔
Q/CSG表6.3.1
每组为一分项工程

2
放电线圈安装(10kV)

✔
✔

Q/CSG表6.3.2
每组为一分项工程

3
接地隔离开关安装

✔
✔

Q/CSG表6.3.3
每组为一分项工程

4
硬母线安装

✔
✔
✔
✔
Q/CSG表6.3.4
每组为一分项工程

3

网栏安装

✔
✔
✔
Q/CSG表6.4

1
网栏安装检查

✔
✔
✔
✔
Q/CSG表6.4.1
每套为一分项工程

4

电容器组带电试运行
主要

✔
✔
✔
Q/CSG表6.10-1
每组为一分部工程
干式电抗器带电试运行
主要

✔
✔
✔
Q/CSG表6.10-2
每组为一分部工程
7

全站电缆施工

✔
✔
✔
Q/CSG表7

1

电缆管配制及敷设

✔
✔
✔
Q/CSG表7.1

1
电缆管配制及敷设

✔
✔

Q/CSG表7.1.1
每个电压等级区域为一分项

2

电缆支架安装

✔
✔
✔
Q/CSG表7.2

1
电缆支架安装

✔
✔

Q/CSG表7.2.1
每个电压等级区域为一分项

3

电缆敷设

✔
✔
✔
Q/CSG表7.3

1
电缆敷设

✔
✔
✔
✔
Q/CSG表7.3.1
每个电压等级区域为一分项

2
光缆敷设

✔
✔
✔
✔
Q/CSG表7.3.2
每个电压等级区域为一分项

4

电力电缆终端头制作

✔
✔
✔
Q/CSG表7.4

1
电力电缆终端制作及安装

✔
✔
✔
✔
Q/CSG表7.4.1

5

控制电缆终端制作及安装

✔
✔
✔
Q/CSG表7.5

1
控制电缆终端制作及安装

✔
✔

Q/CSG表7.5.1
每个电压等级区域为一分项

6

电缆防火与阻燃

✔
✔
✔
Q/CSG表7.7

1
电缆防火与阻燃
主要
✔
✔
✔
✔
Q/CSG表7.7.1
每个电压等级区域为一分项
8

全站防雷及接地装置安装

✔
✔
✔
Q/CSG表8

1

避雷针及引下线安装

✔
✔
✔
Q/CSG表8.1

1
避雷针及引下线安装
主要
✔
✔
✔
✔
Q/CSG表8.1.1
每支为一分项

2

接地装置安装

✔
✔
✔
Q/CSG表8.2

1
屋外接地装置安装
主要
✔
✔
✔
✔
Q/CSG表8.2.1
每个电压等级区域为一分项

2
屋内接地装置安装
主要
✔
✔
✔
✔
Q/CSG表8.2.2
每个附属间为一分项
九、工程质量控制项目划分表

专业：电气 输变电工程质量控制项目划分表
工程编号
工程名称
控制类型
记录卡编号
备 注
W
H
00 02 01
施工组织设计审查

√
前控表01

00 02 02
图纸会审

√
前控表02

00 02 03
施工方案审查

√
前控表03

00 02 04
工程主要材料和设备检查

√
前控表04

01 00 00
主变压器系统设备安装

01 01 00
主变压器安装

01 01 01
#1主变压器本体安装
√

BD01

01 01 02
#1主变压器检查
√

BD02

01 01 03
#1主变压器注油及密封试验
√

BD03

01 02 00
主变压器系统附属设备安装

01 03 01
#1中性点隔离开关安装
√

BD05

01 03 02
#1中性点电流互感器
√

BD07

01 04 01
#2主变压器本体安装
√

BD01

01 04 02
#2主变压器检查
√

BD02

01 04 03
#2主变压器注油及密封试验
√

BD03

01 05 00
主变压器系统附属设备安装

01 05 01
#2中性点隔离开关安装
√

BD05

01 05 02
#2中性点电流互感器
√

BD07

01 06 01
#1中性点母线安装
√

BD06

01 07 01
#2中性点母线安装
√

BD06

01 08 01
#1主变管型母线安装
√

BD09

01 08 02
#2主变管型母线安装
√

BD09

02 00 00
保护、控制及直流设备安装

02 01 00
主控、继电器室设备安装

02 01 01
控制、保护屏安装
√

BD10

02 01 02
直流屏及充电设备安装
√

BD10

02 02 01
蓄电池组安装
√

BD13

03 00 00
110kV配电装置系统

03 01 01
端子箱安装
√

BD10

03 01 02
引线及连接线安装
√

BD06

03 01 03
互感器安装
√

BD07

04 00 00
10kV配电装置系统

04 01 01
配电柜安装
√

BD12

04 01 02
硬母线安装
√

BD08

04 02 00
10kV变低母线桥安装

04 02 01
硬母线安装
√

BD08

05 00 00
站用配电装置系统
√

05 01 01
干式变压器安装
√

BD17

05 02 01
低压配电盘安装
√

BD10

05 02 02
硬母线安装
√

BD08

06 00 00
无功补偿装置系统

06 01 01
干式电抗器安装
√

BD15

06 01 02
电容器安装
√

BD14

06 02 01
电容器安装
√

BD14

06 02 02
放电线圈安装(10kV)
√

BD07

06 02 03
接地隔离开关安装
√

BD05

06 02 04
硬母线安装
√

BD08

07 00 00
全站电缆

07 01 01
高压电缆敷设
√

BD16

07 01 02
控制电缆敷设
√

BD11

08 00 00
调试系统

08 01 00
各区域高压试验

08 01 01
10kV开关试验
√

BD22

08 01 02
电流互感器试验
√

BD20

08 01 03
电压互感器（TYD）试验
√

BD21

08 01 04
主变压器试验
√

BD18

08 01 07
电力电缆试验
√

BD24

08 01 08
接地网
