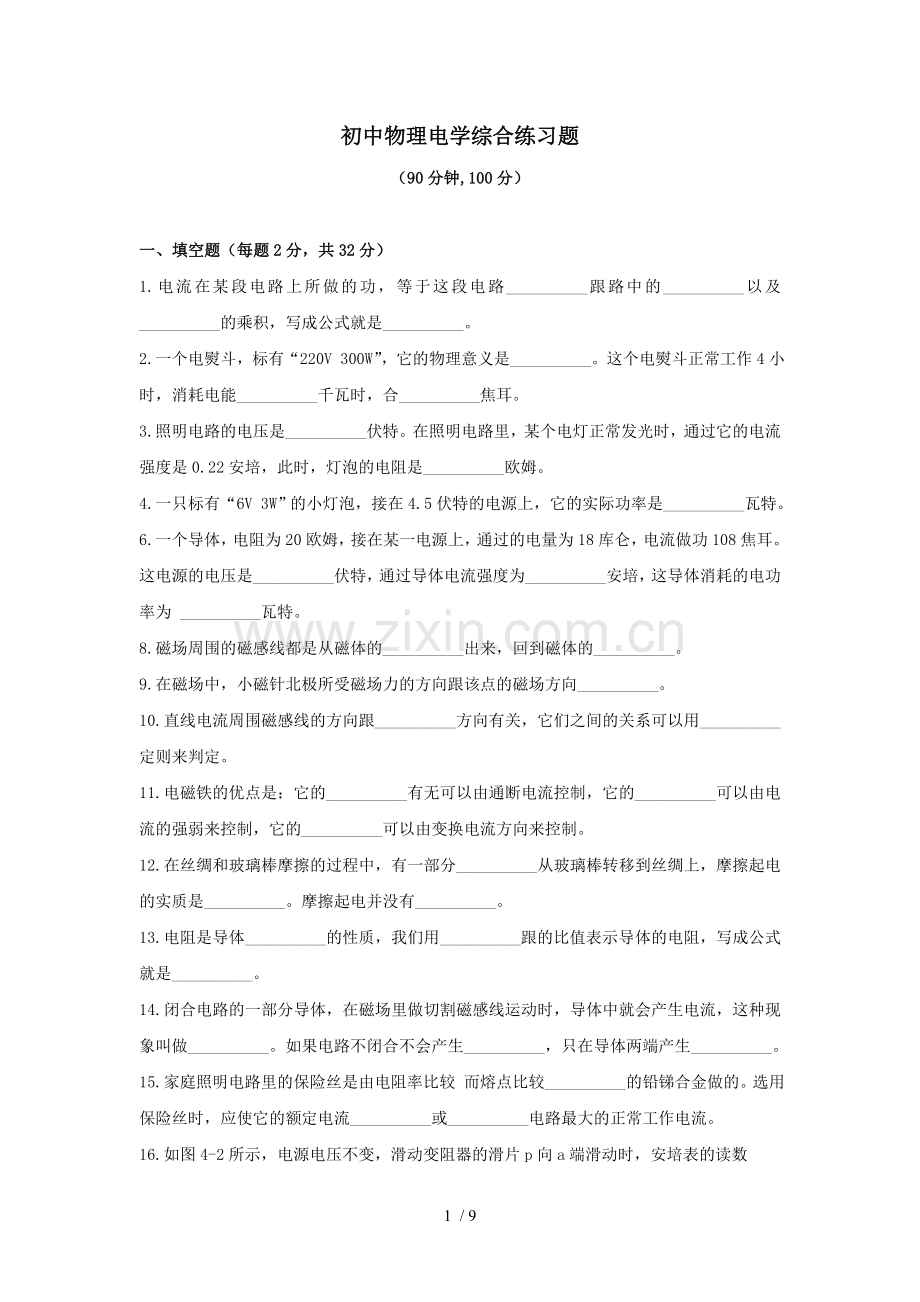

初中物理电学综合练习题
（90分钟,100分）

一、填空题（每题2分，共32分）
1.电流在某段电路上所做的功，等于这段电路__________跟路中的__________以及__________的乘积，写成公式就是__________。
2.一个电熨斗，标有“220V 300W”，它的物理意义是__________。这个电熨斗正常工作4小时，消耗电能__________千瓦时，合__________焦耳。
3.照明电路的电压是__________伏特。在照明电路里，某个电灯正常发光时，通过它的电流强度是0.22安培，此时，灯泡的电阻是__________欧姆。
4.一只标有“6V 3W”的小灯泡，接在4.5伏特的电源上，它的实际功率是__________瓦特。
6.一个导体，电阻为20欧姆，接在某一电源上，通过的电量为18库仑，电流做功108焦耳。这电源的电压是__________伏特，通过导体电流强度为__________安培，这导体消耗的电功率为 __________瓦特。
8.磁场周围的磁感线都是从磁体的__________出来，回到磁体的__________。
9.在磁场中，小磁针北极所受磁场力的方向跟该点的磁场方向__________。
10.直线电流周围磁感线的方向跟__________方向有关，它们之间的关系可以用__________定则来判定。
11.电磁铁的优点是：它的__________有无可以由通断电流控制，它的__________可以由电流的强弱来控制，它的__________可以由变换电流方向来控制。
12.在丝绸和玻璃棒摩擦的过程中，有一部分__________从玻璃棒转移到丝绸上，摩擦起电的实质是__________。摩擦起电并没有__________。
13.电阻是导体__________的性质，我们用__________跟的比值表示导体的电阻，写成公式就是__________。
14.闭合电路的一部分导体，在磁场里做切割磁感线运动时，导体中就会产生电流，这种现象叫做__________。如果电路不闭合不会产生__________，只在导体两端产生__________。
15.家庭照明电路里的保险丝是由电阻率比较 而熔点比较__________的铅锑合金做的。选用保险丝时，应使它的额定电流__________或__________电路最大的正常工作电流。

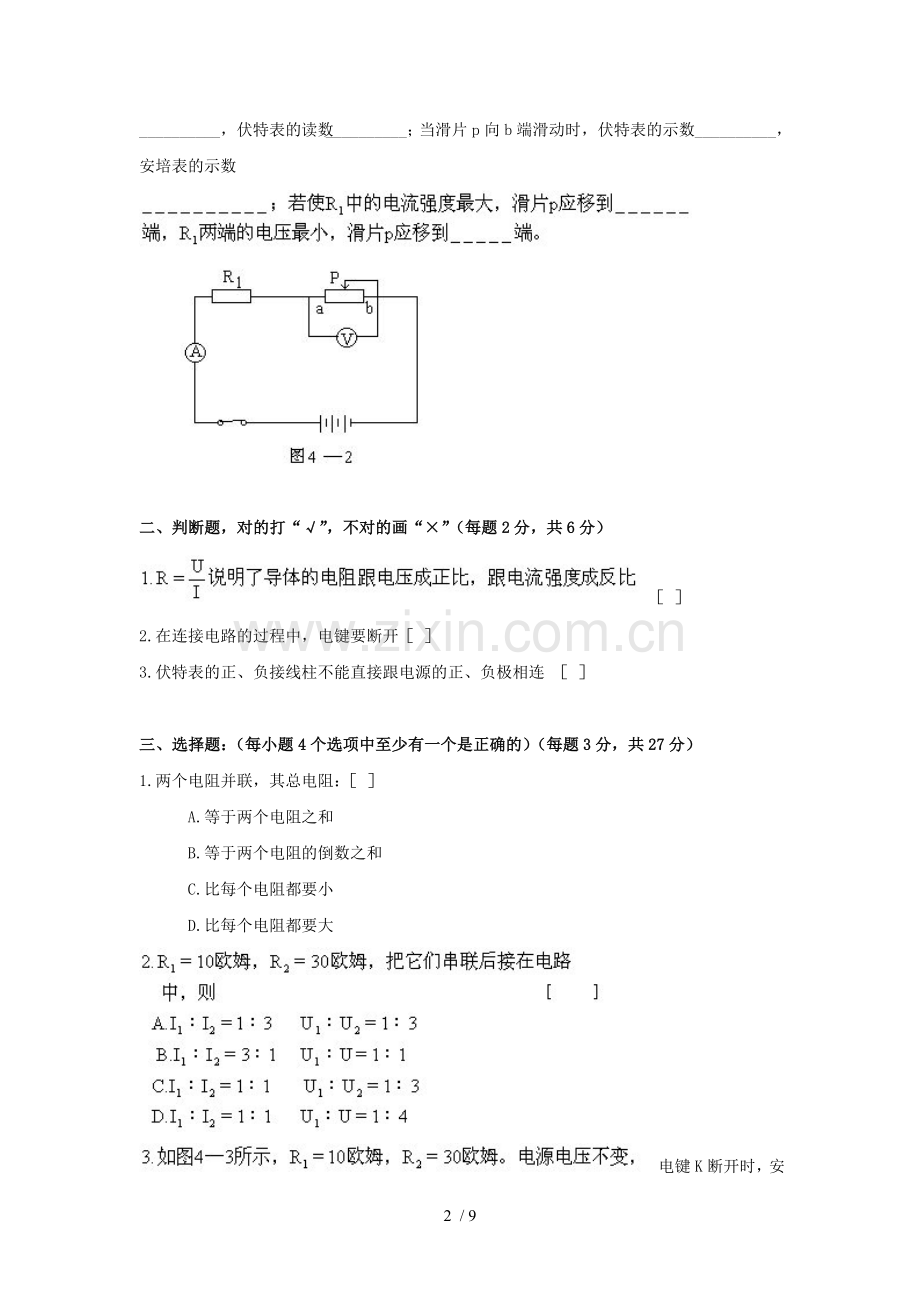

16.如图4-2所示，电源电压不变，滑动变阻器的滑片p向a端滑动时，安培表的读数__________，伏特表的读数__________；当滑片p向b端滑动时，伏特表的示数__________，安培表的示数 　

二、判断题，对的打“√”，不对的画“×”（每题2分，共6分）
［ ］
2.在连接电路的过程中，电键要断开［ ］
3.伏特表的正、负接线柱不能直接跟电源的正、负极相连 ［ ］

三、选择题：（每小题4个选项中至少有一个是正确的）（每题3分，共27分）
1.两个电阻并联，其总电阻：［ ］
　　　A.等于两个电阻之和
　　　B.等于两个电阻的倒数之和
　　　C.比每个电阻都要小
　　　D.比每个电阻都要大

电键K断开时，安培表的示数为0.6安培，若将电键K闭合，下列说法正确的是［ ］

　　　A.安培表的示数不变
　　　B.安培表的示数变为0.8安培
　　　C.总电阻变为40欧姆
　　　D.总电阻变为7.5欧姆
　K闭合时，下列说法正确的是［ ］

　　　A.安培表示数变大，伏特表示数变小
　　　B.安培表示数变大，伏特表示数不变

压不变，各电路中电流强度最大的是［ ］

6.标有“2400Ω40W”和“2400Ω20W”的两个定值电阻，串联起来接在220伏特的电路上，则它们在相同的时间内产生的热量之比为［ ］
　　　A.1∶2
　　　B.2∶1
　　　C.1∶1
　　　D.1∶4
7.一个定值电阻，接在电路中每分钟产生的热量为Q。现在想让它每分钟产生的热量为3Q，下列措施正确的是：［ ］
　　　A.将电压变为原来的3倍

　　　C.将此电阻对折后接入原电路
　　　D.将电流强度变为原来的3倍
8.1个电冰箱标有“220V110W”，每天起动时间累计10小时，在1个月（30天）内，电流对它做功：［ ］

9.如图4-6所示，电源电压不变，闭合电键后当滑动变阻器的滑片p向a端滑动时，伏特表和安培表的示数将：［ ］

　　　A.安培表示数增大，伏特表示数减小
　　　B.安培表示数增大，伏特表示数增大
　　　C.安培表示数增大，伏特表示数不变
　　　D.安培表示数减小，伏特表示数不变

四、填图及作图（1、2题各3分，3、4、5题各2分，共12分）
1.将安培表，伏特表的符号填到图4-7各图中，并注明它们的正、负接线柱。

2.将图4-8所示的元件连线。三节干电池串联，K控制两电压，导线不要交叉。

3.知道图4-9各图中直导线电流方向，标出磁场方向。

4.在图4-10各图中标出通过电螺线管的电流方向，（小磁针黑端为N极）

5.试画出图4-11各图电磁铁中线圈的绕行方向。

五、实验题：（8分）
1.测量定值电阻的阻值，画出实验电路图。
2.将图4-12中的实物连线（连线不要交叉）

3.连线过程中，电键应是 的，连好电路后，滑动变阻器阻值应 。
4.伏特表、安培表的示数如图4-13所示，则R＝ 欧姆。

六、计算（1题6分，2题9分，共15分）

2.图4-14所示电路中，电灯L的电阻和电源电压U不变，滑动变阻器的滑片p从变阻器的中点移到b端时，求：
(1)p在变阻器中点和p在b端时,两次灯L上电压表的读数

(2)若变阻器的阻值Rab＝60欧姆，电灯L的电阻是多少？

参考答案
一、（每题2分，共32分）
　　1.两端的电压,电流强度,通电时间W＝UIt
　　2.额定电压220伏，这个电熨斗在220伏的额定电压下

　　3.220,1000
　　4.1.69
　　5.电阻线的长度,电阻,电流强度
　　6.6,0,3,1.8
　　7.1.5,2,220,不高于36伏特
　　8.北极,南极
　　9.一致
　　10.电流,安培
　　11.磁性,磁性强弱,南北极
　　12.电子,电子的转移,创造了电荷

　　14.电磁感应,感应电流,感应电压
　　15.大,低,等于,稍大于
　　16.变大，变小，变大，变小，a，b
二、（每题2分，共6分）
　　1.×2.√3.×
三、（每题3分，共27分）
　　1.C2.C、D3.B、D4.A5.B
　　6.C7.B8.A9.B
四、（图略）（共12分）
五、（每题2分，共8分）
　　1、2图略
　　3.断开,处于最大
　　4、5
六、（15分）
　　1.（6分）
　　　解：

　　　答：（略）
　　2.解：（9分）

　　　　R=20欧（2分）
　　　　答：（略）
