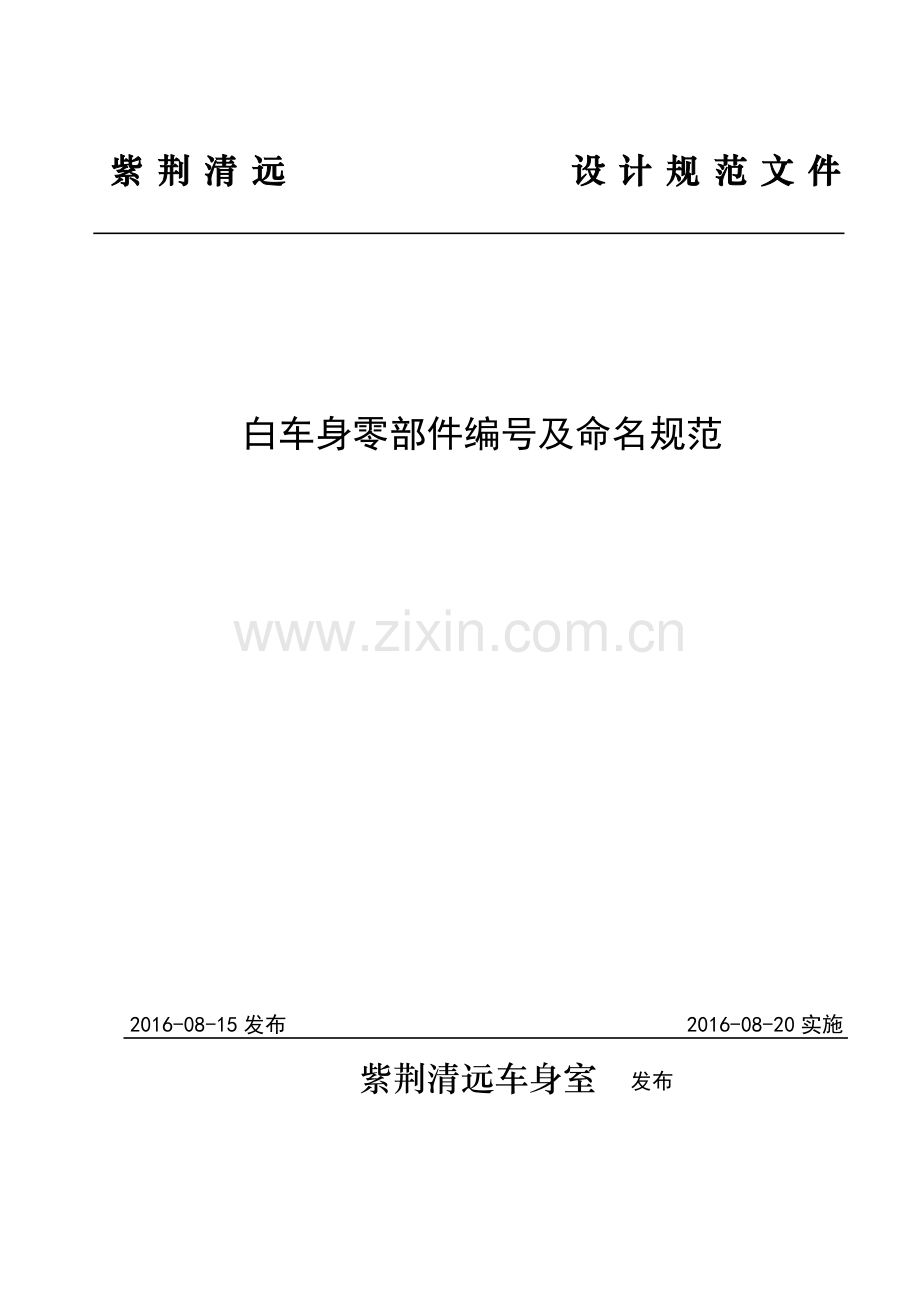

紫荆清远 设计规范文件

白车身零部件编号及命名规范

2016-08-15发布 2016-08-20实施
紫荆清远车身室 发布
1 目的 1
2 适用范围 1
3 白车身零部件编号及命名 1
3.1 白车身零件编号及命名 1
3.1.1白车身零件编号及命名原则 1
3.1.2基础件的固定名称及编号 3
3.2 白车身总成编号及命名 9

前 言
本设计规范的编制按车身室的要求编制。
本设计规范由苏州市紫荆清远新能源汽车技术有限公司车身室提出。
本设计规范由苏州市紫荆清远新能源汽车技术有限公司车身室归口。
本设计规范起草部门：苏州市紫荆清远新能源汽车技术有限公司车身室。
本设计规范主要起草人：杨伟国，丁振龙，余丽娟，马千里，赵轩。
本设计规范于2016年08月15日首次发布。

白车身零部件编号及命名规范
1 目的
本规范主要用来统一规范白车身零部件编号及命名，为以后白车身零部件设计归档标准化。但由于白车身结构及分块千变万化，此规范主要统一了白车身基础件编号及名称，提供白车身附属件参考编号及命名，并提供总成参考编号及命名
2 适用范围
本规范适用于所有车型。
3 白车身零部件编号及命名
3.1 白车身零件编号及命名
3.1.1白车身零件编号及命名原则
（1）编号构成：

××××-○○○○ ○○○ □-×××× ×
附加信息位

颜色代码

变更代码

状态码

件号

分组号，见本规范表1

车型号

□——用字母表示 ×——用字母或用数字表示 ○——用数字表示
图1 汽车产品零部件编号构成

（2）图1所示，本规范着重统一规定白车身基础件编号及命名（具体见本规范3.1.2），并指导白车身附属件编号及命名。
（3）白车身常用零部件编号及命名见《汽车常用零部件手册》
（4）白车身分组编号及名称如下表：
表1 白车身分组编号及名称
总成号
总成
5101
地板总成
5301
前舱总成
5401
侧围总成
5601
后围总成及搁物板总成
5701
顶盖总成
8400
前后防撞梁总成
8403
前翼子板
8404
后翼子板
5103
托盘总成

（5）零件对称件（左右沿Y0面位置对称，下同）前六位编号一致、最后一位奇数表示左件，右侧则为左件+1（偶数表示）。
（6）名称构成：
（位置定语）基础件/附属件＋（位置定语）功能类型＋（数量或分段情况）
详情请看本节第（9）、（10）点
相对于整车位置

详见本规范3.1.2

详情请看本节第（8）点

相对于基础件或附属件位置，请看本节第（7）点

如：左后轮罩前安全带支架Ⅰ。
（7）位置定语顺序：
当多个位置定语同时修饰零部件时，位置定语按照左中右放第一位、前中后放第二位、上中下放第三位的顺序排列，例如：如左前翼子板后上支架。
（8）功能类型：
1）起覆盖作用的命名为盖板；2）起封挡作用的命名为封板；
3）起连接作用的叫连接板； 4）起加强作用的叫加强板；
5）与加强板焊接的叫衬板； 6）起隔断作用的叫隔板；
7）起支撑作用的叫撑板； 8）起阻挡作用的叫挡板；
9）为了零部件安装主要为螺母焊接作用的叫螺母板；
10）起安装作用且直接与被安装件接触的叫支架、安装板、支座及座板
（一般如安装前后车架、前后防撞梁、减震器及前舱盖左右铰链等质量较大，且安装结构为接近平板类可用座板表示）；
11）起竖直支撑作用的接近U型断面的件叫立柱；
12）纵梁：车身坐标系内X向U形长件；横梁：Y向U形长件；
副梁：起辅助作用的纵梁；边梁：纵梁外侧的横梁；
13）同时起两种作用的按主要功能命名。例如：零件有连接作用但主要起封挡作用，叫封板即可。
（9）对于分段的同一功能基础件或附属件，三件以下可命名为前中后、左中右或上中下，三段以上则在命名后加英文字母表示次序（不用I及O）。命名时按左中右、前中后、外中内、上中下顺序表示A、B、C等。如前纵梁前段、前纵梁后段。
（10）结构简单且位置不好描述的小支架，可用总成+支架+数量表示，如：地板支架Ⅰ。
（11）零件命名字数不要超过12个字。
（12）如3.1.2表中有零件无分段，但实际为分段的，3.1.2表中规定的编号用于分件中较大的件（占总件面积的2/3以上），如面积差别不大的，3.1.2表中规定的编号优先用于左、前、外、上部分，命名直接加“左、前、外、上段”即可，如：表中规定：左门槛加强板 5401311，而实际零件有分件，则命名为：左门槛加强板前段，编号为5401311。
（13）如3.1.2表中有零件有分段，但实际零件无分段的，命名时直接去掉“分段”即可，编号用左、前、外、上零件编号，如：表中规定左B柱加强板上段编号为：5401251，但实际B柱加强板无分段，则命名为B柱加强板，编号为5401251。
（14）零件完全一样但标准件数量或位置不样的，零件命名及编号一样，仅在数模结构树区分，如在标注件上注明（仅高配）等区别。
（15）零件配置不一样引起的零件局部结构不一样，此时零件命名一样，编号则在件号后面用大写字母区分（不用I、O）。如顶盖外板、5701111有两种状态（带天窗或不带天窗），则命名都为顶盖外板，编号分别为为570111、5701111C区分。
（16）附属件编号及命名请参考本规范附件《FM-WI-A19-CBD-02.013-01A 白车身部分附属件编号及命名参考选用表》。附属件编号及命名不强制规定，与实际结构及焊接工艺分块为参考原则，即参考表中的编号及命名尽量使用，如编号不符合分块，命名也可以参考。
（17）关于车身辅料见《WI-A19-CBD-02.015 车身辅料命名与编号规则》
3.1.2基础件的固定名称及编号
表2 地板基础件固定名称及编号表
总成
名称
编号
补充说明
附属件编号
编号预留
5101
前地板
5101111
如分块，左/前编5101111，右/后编5101112
510111X、510112X
510118X～510119X作为此区域零件编号备用
中地板
5101131
如分块，左/前编5101131，右/后编5101132
510113X、510114X
后地板
5101151
如分块，左/前编5101151，右/后编5101152
510115X、510116X
前中地板连接板
5101171
-
510117X

表2（续） 地板基础件固定名称及编号表
总成
名称
编号
补充说明
附属件编号
编号预留
5101
中央通道
5101211
-
510121X、510122X
510129X作为地板前段骨架区域零件编号备用
中央通道上盖板
5101213
手刹加强板
5101215
前排座椅横梁
5101231
如分段，左编5101231，右编5101232
510123X、510124X
左门槛内板
5101251
-
510125X、510126X
右门槛内板
5101252
前地板左下纵梁
5101271
-
510127X、510128X
前地板右下纵梁
5101272
前地板左下纵梁后挡板
5101281
前地板右下纵梁后挡板
5101282
前横梁
5101311
多横梁可编为51013X1；包括边梁，优先编写各横梁，区域附属件尽量与区域标志件3对应，如超出则以未编标志件的区段编号补充
51013XX
510147X～510149X作为后地板下左右纵梁区域零件编号备用
左门槛内板后连接板
5101411
-
510141X、510142X
右门槛内板后连接板
5101412
左后纵梁前段
5101431
-
510143X、510144X
右后纵梁前段
5101432
左后纵梁后段
5101451
-
510145X、510146X
右后纵梁后段
5101452
左后纵梁后挡板
5101461
右后纵梁后挡板
5101462

表2（续） 地板基础件固定名称及编号表
总成
名称
编号
补充说明
附属件编号
编号预留
5101
后副车架左支座
5101511
减震器座板焊在地板上时用
510151X～510154X
-
左后减震器座板
5101531
右后减震器座板
5101532
左踏步板
5101551
用于存在门槛踏板的情况
510155X、510156X
右踏步板
5101552
左后轮罩内板
5101571
轮罩内板总成焊接在地板上时用
510157X、510158X
右后轮罩内板
5101572
左后轮罩外板
5101611
510161X、510162X
右后轮罩外板
5101612
油箱检修口盖
5101911
-

地板盖板
510192X
-

后拖钩
5101931
-

5101未规定编号作为地板件补充编号（末尾为0或9编号不能用）

表3托盘基础件固定名称及编号表

名称
编号
补充说明
附属件编号
编号预留
5103
电池托盘
5103111
　-
　-
　-
5103未规定编号作为托盘件补充编号（末尾为0或9编号不能用）

表4前舱基础件固定名称及编号表
总成
名称
编号
补充说明
附属件编号
编号预留
5301
前围板
5301111
-
53011XX
530128X～530129X
水箱上横梁
5301211
530121X、530122X
水箱上横梁加强板
5301212
水箱下横梁
5301231
530123X、530124X
水箱下横梁上盖板
5301232
水箱左立柱
5301251
530125X、530126X
水箱右立柱
5301252
水箱上横梁左连接板
5301261
水箱上横梁右连接板
5301262
水箱下横梁左连接板
5301263
水箱下横梁右连接板
5301264
水箱中立柱
5301271
530127X

表4（续）前舱基础件固定名称及编号表
总成
名称
编号
补充说明
附属件编号
编号预留
5301
左前纵梁
5301311
如分段则分别编为5101321、5101331、5101341
53013XX
530147X～530149X
右前纵梁
5301312
前防撞梁左安装板
5301411
前防撞梁连接板属于前舱总成时用
530141X、530142X
前防撞梁右安装板
5301412
左前封板前段
5301431
-
530143X、530144X
右前封板前段
5301432
左前封板后段
5301433
右前封板后段
5301434
左门槛内板前连接板
5301451
-
530145X、530146X
右门槛内板前连接板
5301452
前副车架左前支座
5301511
-
530151X、530152X
530155X～530159X
前副车架右前支座
5301512
前副车架前螺栓套
5301513
前副车架左后支座
5301531
-
530153X、530154X
前副车架右后支座
5301532
前副车架后螺栓套
5301533
左前轮罩板前段
5301611
-
530161X、530162X
530169X
右前轮罩板前段
5301612
左前轮罩板后段
5301631
-
530163X、530164X
右前轮罩板后段
5301632
左前减震器座板
5301651
-
530165X、530166X
右前减震器座板
5301652
左前轮罩上纵梁
5301671
-
530167X、530168X
右前轮罩上纵梁
5301672
前风窗下横梁
5301711
-
530171X、530172X
-
前风窗下横梁上盖板
5301712
前风窗下横梁左连接板
5301713
前风窗下横梁右连接板
5301714
VIN牌安装板
5301715
前舱盖左铰链座板
5301731
-
530173X
前舱盖右铰链座板
5301732
前流水槽
5301811
-
53018XX
5301未规定编号作为前舱件补充编号（末尾为0或9编号不能用）

表5侧围基础件固定名称及编号表
总成
名称
编号
补充说明
附属件编号
编号预留
5401
左侧围外板
5401111
-
54011XX
540129X
左上封板
5401121
左后流水槽外板
5401131
左A柱加强板上段
5401211
-
540121X、540122X
左A柱加强板下段
5401231
-
540123X、540124X
左B柱加强板上段
5401251
-
540125X、540126X
左B柱加强板下段
5401271
-
540127X、540128X
左门槛加强板
5401311
-
540131X、540132X
540135X、510139X
左门槛加强板后连接板
5401331
-
540133X、540134X
左A柱内板上段
5401411
-
540141X、540142X
540149X
顶盖前横梁左连接板
5401421
左A柱内板下段
5401431
-
540143X、540144X
左B柱内板上段
5401451
-
540145X、540146X
左B柱内板下段
5401471
-
540147X、540148X
左后轮罩外板
5401511
-
540151X、540152X
540159X
左后轮罩内板
5401531
-
540153X、540154X
左后减震器座板
5401551
在侧围焊接时用
540155X
左C柱内板（后侧围内板）
5401561
-
540156X～540158X
左D柱内板上段（左后流水槽内板）
5401611
-
540161X、540162X
540167X～540169X
左D柱内板下段（左后流水槽内板）
5401631
-
540163X、540164X
后围板左连接板
5401651
在侧围焊接时用
540165X、540166X
加油口盖外板
5401811
-
54018XX
-
加油口盖内板
5401812
上表对称基础件编号加1即可；5401未规定编号作为侧围件补充编号（末尾为0或9编号不能用）

表6后围板及搁物板基础件固定名称及编号表

名称
编号
补充说明
附属件编号
编号预留
5601
后围板
5601111
-
56011XX
-
后围上横梁
5601112
搁物板
5601211
-
-
5601未规定编号作为后围件补充编号（末尾为0或9编号不能用）

表7顶盖基础件固定名称及编号表

名称
编号
补充说明
附属件编号
编号预留
5701
顶盖外板
5701111
-
57011XX
-
天窗加强板
5701112
低配
顶盖前横梁
5701211
-
57012XX
顶盖后横梁
5701311
-
57013XX
5701未规定编号作为顶盖件补充编号（末尾为0或9编号不能用）

表8前后防撞梁基础件固定名称及编号表

名称
编号
补充说明
附属件编号
编号预留
8400
前防撞梁外板
8400111
-
840011X、840012X
-
前防撞梁内板
8400131
-
840013X、840014X
前防撞梁左连接板
8400151
前防撞梁连接板归属防撞梁时用
840015X、840016X 840017X、840018X
前防撞梁右连接板
8400152
后防撞梁外板
8400211
-
840021X、840022X
后防撞梁内板
8400231
-
840023X、840024X
后防撞梁左连接板
8400251
后防撞梁连接板归属防撞梁时用
840025X、840026X 840027X、840028X
后防撞梁右连接板
8400252
8400未规定编号作为前后防撞梁件补充编号（末尾为0或9编号不能用）

表9翼子板基础件固定名称及编号表
总成
名称
编号
补充说明
附属件编号
编号预留
8403
左前翼子板
8403111
-
84031XX
-
右前翼子板
8403112
-
8403未规定编号作为翼子板件补充编号（末尾为0或9编号不能用）

3.2 白车身总成编号及命名
（1）左总成后两位为X0，右总成后两为（X+1）0。
（2）非对称总成尾号均为0。
（3）总成分级：
一级总成编为0X0或0（X+1）0（X为1~8）
二级总成编为X00或（X+1）00（X为1~8）
三级及三级以下总成编为XX0或X（X+1）0（X为1~9）。
（4）同一总成由于状态不一样时，用大写字母A、B、C等表示 （不用I和O）。
（5）固定总成编号及命名见表10，其他总成以实际焊接工艺分块为原则命名，非强制规定，仅参考。

表10总成固定名称及编号表
编号
总成名称
备注
5000010
车身总成
带门盖
5010010
白车身总成
不带门盖
5401010
左侧围总成

5401020
右侧围总成

5601010
后围板总成

5601020
搁物板总成

5701010
顶盖外板总成

8400010
前防撞梁总成

8400020
后防撞梁总成

（白车身零部件编号及命名规范）

编 制： 日期：
审 核： 日期：
批 准： 日期：

修 改 记 录
年代号
代替年代号
修改人
修改原因
实施日期
批准人
2016

修改人
首次发布
2016-8-15
杨伟国
