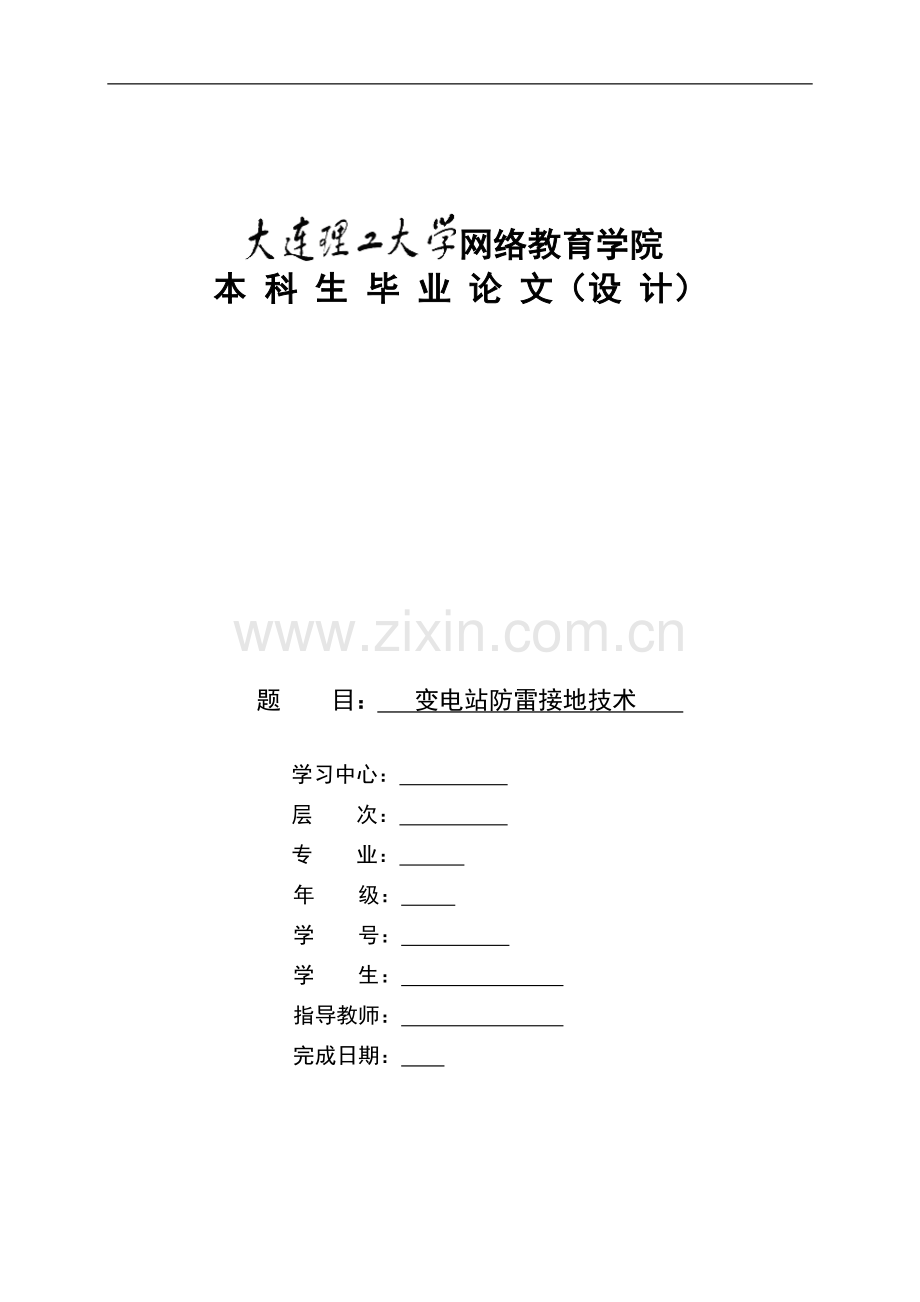

大连理工大学网络教育学院毕业论文（设计）模板 网络教育学院本 科 生 毕 业 论 文（设 计） 题 目： 变电站防雷接地技术 学习中心： 层 次： 专 业： 年 级： 学 号： 学 生： 指导教师： 完成日期： II变电站防雷接地技术内容摘要变电站是电力系统的重要组成部分，它是防雷的重要保护部位。防雷措施不完善，如果发生雷击事故，将会导致变电站发生故障，因而会造成大面积的停电，严重影响社会生产和人民生活。因此，要求变电站的防雷保护措施必须是十分可靠的。现代各种电气设备的普遍应用，对接地的要求也越来越高。一旦有雷电波侵入，接地系统是保证电气设备正常运行和人身安全的重要措施。因而接地问题必须受到充分的重视。本论文所要研究的对象是35KVA变电站的防雷接地设计。以国家防雷接地标准为依据且结合变电站具体情况，对变电站的防雷接地方面进行设计。首先根据变电站的电气主接线图等实际情况，在了解雷电参数、雷电机理以及学习各种防雷装置的基础上，采用设计避雷针并计算验证其保护范围实现对变电站直击雷的防护；对变电站雷电侵入波的防护实现，则通过选择安装避雷器型号和设计变电站进线段的保护接线。最后在了解接地基本知识后，计算其接地电阻、最大土壤电阻率、垂直接地体根数等，实现对此35KV变电站的接地保护设计。目 录内容摘要I1 绪论11.1 变电站防雷接地的意义11.2 课题的研究背景21.3 本次论文的主要工作22 变电站的防雷保护32.1 变电站的直击雷保护42.2 变电站的侵入波保护52.3 变电站的进线段保护62.4 避雷针与避雷线的保护范围的计算72.5 避雷器的保护距离93 变电站的防雷接地113.1 接地概述113.2 接地电阻113.3 变电站接地装置123.4 变电站的接地原则133.5 降低变电站接地装置工频接地电阻的措施134 变电站防雷接地设计实例154.1 变电站的规模154.2 变电站位置的自然条件154.3 避雷针的设置及防雷保护校验154.4 接地装置的设置205 结论23参考文献241 绪论1.1 变电站防雷接地的意义在现代社会里，电力已成为国民经济和人民生活必不可少的二次能源，它在现代工农业生产、人们日常生活及各个领域中已获得了广泛应用。离开了电力，要想实现人类社会的物质文明和精神文明是根本不可能的；供不好电力，要实现国家的现代化也是办不到的。我国城乡各行各业广泛使用的电力，绝大部分由电网供给，所以，“电业事故是国民经济的一大灾难”。电力系统的安全运行有两方面的要求，一是要保证设备及人身的安全，二是要保证电力系统的正常运行。这些都与接地装置的设计是分不开的。在以往电力的规程中，在跨步电压满足的前提下，发电厂、变电站的接地电阻应小于0.5欧姆的标准。然而在新的电力规程交流电气装置的接地中，对接地电阻有了更高的要求；另一方面，在电力系统的规模逐渐扩大的同时，而短路电流却随之增加，这也对接地设计的难度大大加高了。在高土壤电阻率区，这一问题尤为突出，因此对降低接地的电阻必须采用各种措施。雷电一直是影响电力系统安全稳定运行的重要原因，对于处在雷电频发地区的电力设备来说，防雷保护就显得至关重要。我国是雷电活动十分频繁的国家，全国有21个省会城市雷暴日都在50天以上，最多可达134天。据不完全统计，我国每年因雷击造成人员伤亡达30004000人，损失财产50100亿元人民币。随着社会经济发展和现代化水平的提高，特别是信息技术的快速发展，雷电灾害程度和造成的经济损失及社会影响也越来越大。变电站的作用是改变电压，在电力系统中起着很重要的作用，不幸遭遇雷击，极有可能对电器设备造成严重的损坏，以至于正常的运行受到影响而导致大面积的停电，现在的变电站都有较为完善的防雷接地保护措施，变电站的设备遭雷击损坏的概率较小，变电站的防雷措施得以进一步完善，基本能够确保电力系统运行的正常。电力系统的安全运行有两方面的要求，一是要保证设备及人身的安全，二是要保证电力系统的正常运行。这些都与接地装置的设计是分不开的。电气安全工作是一项综合性的工作，有工程技术的一面，也有组织管理的一面。工程技术和组织管理相辅相成，有着十分密切的联系。电气安全工作主要有两方面的任务。一方面是研究各种电气事故，研究电气事故的机理、原因、构成、特点、规律和防护措施；另一方面是研究用电气的方法解决各种安全问题，即研究运用电气监测、电气检查和电气控制的方法来评价系统的安全性或获得必要的安全条件。所有防雷接地技术不仅是电气安全工程技术的一方面，更是电气安全工作的重中之重。变电站是电力系统的心脏和枢纽，一旦遭受雷击，引起变压器等重要电气设备绝缘毁坏，不但修复困难，而且造成大面积、长时间停电，必然给国民经济带来严重损失，跟人民生活带来诸多不便。因此，变电站的防雷接地保护技术必须十分可靠。1.2 课题的研究背景变电站是电力系统防雷的重要保护设施，如果发生雷击事故，将造成大面积的停电，严重影响社会生产和人民生活。为保证电力系统的安全运行，电力系统应根据被保护物的重要性和危险程度的不同，对于直接雷、雷电感应、雷电侵入波应采取相应的防雷保护措施。因此要求变电站的防雷保护措施必须十分可靠。 长期以来，国内外学者在雷电活动规律、雷击线路物理过程方面做了大量的研究工作，建立起较为完善的输电线路防雷理论体系。雷电流幅值、波形、地闪密度以及线路落雷次数对于分析线路防雷性能极为重要，但雷电数据分散性较大，需要长期统计雷电数据。所有可以说变电站的防雷安全形势不容乐观，主要表现在：一是社会人民防雷安全意识不强,对雷电灾害的危害性认识不够,事不关己的态度旁观此事；二是随着社会经济的发展,雷电灾害的危害途径增多,防雷安全理念已发生巨大变化,不仅要有传统的防御直击雷,还要防感应雷。而许多地方还是采用传统的防雷方式，防雷效果较差。1.3 本次论文的主要工作随着电力工业的发展，自动化程度越来越高，对安全供电的要求也越来越高。为了防止各种电气事故，保障人民生产、生活的正常有序进行，电气安全已成为社会关注对象，各种电气安全措施也正在建立与完善。本课题是针对我国农村35KV变电站进行防雷接地保护设计；根据变电站国家防雷接地标准，结合35KV变电站电气接线图以及具体情况，学习利用各种防雷接地装置等，实现对变电站的直击雷防护、雷电侵入波防护以及变电站的接地保护设计，具有一定广泛性。252 变电站的防雷保护雷电是雷云层接近大地时，地面感应出相反电荷，当电荷积聚到一定程度，产生云和云之间以及云和大地之间放电，迸发出光和声的现象。供电系统在正常运行时，电气设备的绝缘处于电网的额定电压作用之下，但是由于雷击的原因，供配电系统中某些部分的电压会大大超过正常状态下的数值，通常情况下变电站雷击有两种情况：一是雷直击于变电站的设备上，二是架空线路的雷电感应过电压和直击雷过电压形成的雷电波沿线路侵入变电站。其具体表现形式如下：（1）直击雷过电压。 雷云直接击中电力装置时，形成强大的雷电流，雷电流在电力装置上产生较高的电压，雷电流通过物体时，将产生有破坏作用的热效应和机械效应。（2）感应过电压。当雷云在架空导线上方，由于静电感应，在架空导线上积聚了大量的异性束缚电荷，在雷云对大地放电时，线路上的电荷被释放，形成的自由电荷流向线路的两端，产生很高的过电压，此过电压会对电力网络造成危害。（3）雷电侵入波。 架空线路的雷电感应过电压和直击雷过电压形成的雷电波沿线路侵入变电站，是导致变电站雷害的主要原因，若不采取防护措施，势必造成变电站电气设备绝缘损坏，引发事故。防雷措施总体概括为两种:避免雷电波的进入；利用保护装置将雷电波引入接地网。防雷保护措施应根据现场常见的雷击形式、频率、强度以及被保护设施的重要性、特点安装适宜的保护装置。常见的防雷保护装置有下面几种：(1) 避雷针是防直接雷击的有效装置。它的作用是将雷电吸引到自身并泄放入地中，从而保护其附近的建筑物、构筑物和电气设备等免遭雷击。避雷针的保护原理是：当雷云中的先导放电向地面发展，距离地面一定高度时，避雷针能使先导通道所产生的电场发生畸变，此时，最大电场强度的方向将出现在从雷电先导到避雷针顶端（接闪器）的连线上，致使雷云中的电荷被吸引到避雷针，并安全泄放入地。(2) 避雷线是由悬挂在保护物上空的镀锌钢绞线（即接闪器，截面不得小于35mm）、接地引下线和接地体组成。(3) 避雷器是用来限制沿线路侵入的雷电压（或因操作引起的内过电压）的一种保护设备。避雷器主要作用是降低入侵的雷电波，使之能够达到电气系统设备绝缘强度允许值以内。我国主要的避雷器是采用金属氧化物式避雷器。为了使避雷器能够达到预想的保护效果，必须满足如下两点基本要求。（1）具有良好的伏秒特性，以实现与被保护电气设备绝缘的合理配合。伏秒特性，是表达绝缘材料（或空气间隙）在不同幅值的冲击电压作用下，其冲击放电电压值与对应的放电时间的函数关系。（2）间隙绝缘强度自恢复能力要好，以便快速切断工频续流，保证电力系统继续正常工作。对于有间隙的避雷器以上两条都适宜，这类避雷器主要有保护间隙、管式避雷器及带间隙的阀式避雷器。对于无间隙的金属氧化物避雷器，基本技术要求则不同，它没有灭弧问题，相应的却产生了独特的热稳定性问题。2.1 变电站的直击雷保护雷闪直接对电气设备放电引起的过电压称为直击雷过电压，其极性与雷电流的极性相同为负。直击雷过电压的幅值可达上千千伏以上，很显然，大多数击于输电线或电气设备上的都会产生闪络，可能导致火灾或爆炸。但对于高压配电线路，往往受厂房和高建筑物的屏蔽，所以遭受直击雷的几率较小。装设避雷针是直击雷防护的主要措施, 避雷针是保护电气设备、建筑物不受直接雷击的雷电接受器。它将雷吸引到自己的身上,并安全导人地中,从而保护了附近绝缘水平比它低的设备免遭雷击。变电站装设避雷针时,应该使站内设备都处于避雷针保护范围之内。此外, 装设避雷针时对于35KV变电站必须装有独立的避雷针, 并满足不发生反击的要求；对于110KV及以上的变电站,由于此类电压等级配电装置的绝缘水平较高,可以将避雷针直接装设在配电装置的架构上。因此,雷击避雷针所产生的高电位不会造成电气设备的反击事故。避雷器及其配制原则1、独立避雷针宜设独立的接地装置。在非高土壤电阻率地区，其工频接地电阻不宜超过10。当有困难时，该接地装置可与主接地网连接，使两者的接地电阻都得到降低。但为了防止经过接地网反击35kV及以下的设备，要求避雷针与主接地网的地下接地点至35kV及以下的设备与主接地网的地下连接点，沿接地体的长度不得小于15m。经15m长度，一般能将接地体传播的雷电过电压衰减到对35kV及以下的设备不危险的程度。独立避雷针不应设在人经通行的地方，避雷针及其接地装置与道路或出入口等的距离不宜小于3m，否则应采取均压措施，或铺设砾石或沥青地面。2、电压110kV及以上的配电装置，一般将避雷针装在配电装置的架构或屋顶上，但在土壤电阻率大于1000的地区，宜装设独立避雷针。否则，应通过验算，采取降低接地电阻或加强绝缘等措施，防止造成反击事故。装在架构上的避雷针应与接地网连接，并应在其附近装设集中接地装置。装有避雷针的架构上，接地部分与带电部分间的空气中距离不得小于绝缘子串的长度；但在空气污秽地区，如有困难，空气中距离可按非污秽区标准绝缘子串的长度确定。避雷针与主接地网的地下连接点至变压器接地线与接地网的地下连接点，沿接地体的长度不得小于15m。在变压器的门型架构上，不应装设避雷针、避雷线。这是因为门型架构距变压器较近，装设避雷针后，架构的集中接地装置距变压器金属外壳接地点在地中距离很难达到不小于15m的要求。2.2 变电站的侵入波保护雷击输电线路的次数远多于雷击变电站，所以沿线路侵入变电站的雷电侵入波较常见。再加上输电线路的绝缘水平（即绝缘子串50%冲击放电电压U50%）比变压器及其他电气设备的冲击绝缘水平高得多，因此，变电站对雷电侵入波的防护显得很重要。变电站对侵入波的防护的主要措施是在其进出线上装设阀型避雷器，避雷器装设在被保护物的引入端，其上端接在线路上，下端接地，一般安装在变电站母线上。阀型避雷器的基本元件为火花间隙和非线性电阻。目前，SFZ系列阀型避雷器，主要用来保护中等及大容量变电站的电气设备。FS系列阀型避雷器，主要用来保护小容量的配电装置。变电站中限制侵入波的主要设备是避雷器，它接在变电站的母线上，与被保护设备相并联，并使所有设备受到可靠保护。1.雷电保护措施变电站配电装置对侵入雷电波的过电压保护是采用氧化锌避雷器及与氧化锌避雷器相配合的进线保护段等保护措施。 110kV及35kV的配电装置电器设备绝缘与氧化锌避雷器以雷电冲击10kA为基准，配合系数取不小于1.4；10kV的配电装置电器设备绝缘与氧化锌避雷器以雷电冲击5kA为基准进行配合。进线保护段的作用，在于利用其阻抗来限制雷电流幅值和利用其电晕衰耗来降低雷电波陡度，并通过进线段上避雷器的作用，使之不超过绝缘配合所要求的数值。2.变压器的防雷保护 变压器是变电站最重要的电器设备，但由于其绝缘较为薄弱，因而必须对变压器装设防雷保护。(1) 三绕组变压器正常运行时，有时会出现只有高、中压绕组工作而低压绕组开路的运行情况，这时，万一高、中压绕组有雷电波入侵，由于通过绕组间的静电和电磁耦合，使其低压侧出现过电压而危及变压器的绝缘，因此，必须在低压绕组任一相直接出口处对地加装一个氧化锌避雷器。(2) 对于中性点不接地或经消弧线圈接地的系统，变压器是全绝缘的，由于三相受雷电波入侵的概率很小，而且一般变电站的进线不止一条，当发生雷击时，非雷击进线起到分流作用，因而其中性点一般不需保护；对于中性点接地系统，变压器通常是分级绝缘的，此时需要在中性点上装设氧化锌避雷器或间隙保护。2.3 变电站的进线段保护变电站因雷电侵入波形成的雷害事故有50%是离变电站1km以内雷击线路引起的，约有71%是3km以内雷击线路引起的。要限制流经避雷器的雷电电流幅值和雷波的波度，就必须对变电站进线实施保护。当线路上出现过电压时，将有行波导线向变电站运动，起幅值为线路绝缘的50%冲击闪络电压，线路的冲击耐压比变电站设备的冲击耐压要高很多。应为雷电侵入波沿导线传播时有损耗，具体是雷电压在线路上感应产生的地点离变电站愈远，它流动到变电站时的损耗就愈大，其波陡度和幅值就降得愈低。要限制流经避雷器的雷电电流幅值和雷电波的波度，就必须对变电站进线实施保护。当线路上出现过电压时，将有行波导线向变电站运动，起幅值为线路绝缘的50%冲击闪络电压，线路的冲击耐压比变电站设备的冲击耐压要高很多。因此，在接近变电站的进出线上加装避雷线是防雷的主要措施。如不架设避雷线，当遭受雷击时，势必会对线路造成破坏。变电站进线保护是在靠近变电站出线架12km线路上所采取的可靠的防雷保护措施，变电站进线保护具体措施视变电站的线路情况而定。2.4 避雷针与避雷线的保护范围的计算1、单支避雷针的保护范围如图1所示，它的具体计算通常采取下列方法（这种方法是从实验室用冲击电压发生器作模拟试验获得的）。避雷针在地面上的保护半径为r=1.5h。式中r保护半径（米）；h避雷针高度（米）。在被保护物高度hx水平面上的保护半径为rx=（h-hx）p=hap；rx=（1.5h-2hx）p。式中rx避雷针在hx水平面上的保护半径（米）；hx被保护物的高度（米）；ha避雷针的有效高度（米）；p高度影响系数（考虑避雷针太高时，保护半径不按正比例增大的系数）。h30米时，p=1。图1单支避雷针的保护范围图1中顶角称为避雷针的保护角对于平原地区取45；对于山区，保护角缩小，取37。我们通过一个具体例子来计算单支避雷针的保护范围。一座烟囱高hx=29m，避雷针尖端高出烟囱1m。那么避雷针高度=30m,避雷针在地面上的保护半径r=1.5h=1.530=45（m），避雷针对烟囱顶部水平面的保护半径rx=（h-hx）p=（30-29）1=1（m）。随着所要求保护的范围增大。单支避雷针的高度要升高，但如果所要求保护的范围比较狭长（如长方形），就不宜用太高的单支避雷针，这时可以采用两支较矮的避雷针。两支等高避雷针的保护范围如图2所示。图2两支等高避雷针的保护范围每支避雷针外侧的保护范围和单支避雷针的保护范围相同；两支避雷针中间的保护范围由通过两避雷针的顶点以及保护范围上部边缘的一最低点O作一圆弧来确定。这个最低点O离地面的高度为式中h0两避雷针之间保护范围上部边缘最低点的高度（m）；h避雷针的高度（m）；D两避雷针之间的距离（m）；p高度影响系数。两避雷针之间高度为hx水平面上保护范围的一侧的最小宽度bx=1.5（h0hx）当两避雷针间距离D=7hp时，h0=0，这意味着此时两避雷针之间不再构成联合保护范围。当单支或双支避雷针不足以保护全部设备或建筑物时，可装三支或更多支形成更大范围的联合保护2、避雷线保护范围大小同数目、高度、相互位置、雷云高度及对雷云相对位置有关。单支避雷线保护范围见图3。在被保护物物高度hx水平上保护半径为当hx0.5h时， r=0.47(h-hx)p (6.1)当hx0.5h时， r=(h-1.53hx)p (6.2)式中：r每侧保护范围宽度，m； hx被保护物高度，m； p高度影响系数。即 h30m，p=130mh120m，p=图3 单根避雷线的保护范围2.5 避雷器的保护距离以主变压器为保护对象，雷电波沿变电站进线侵入，避雷器连接点距离变压器连接点的最大允许电气距离。在此称为避雷器的保护距离，参见图2.1。at2 TF 1 图2.1 分析避雷器保护距离的简单回路当雷电波入侵时,变压器上的电压具有振荡性质,其振荡轴为避雷器的残压。主要原因是由于避雷器动作后产生的电压波在避雷器和变压器之间多次反射引起,因此,只要变压器离避雷器有一段距离,变压器所受冲击电压的最大值必然要超过避雷器的残压, 有时会对变压器绝缘造成威胁,因此变压器与避雷器之间的安装距离要进行限制,该距离不能太远；变压器上所受冲击电压的最大值。 （2-1） （2-2）式中，波速为定值；a为侵入波的时间陡度（kV/s）；为侵入波的空间陡度（kV/m）。 在平常的设计要求中,根据上述公式,只要距离满足要求即认可,但是,随着变电站设备的老化,其耐雷水平或承受过电压的能力都会存在不同程度的下降,对变电站来说,最重要的设备是变压器,其承受过电压的能力相应低于其他设备,因此,在电气设备的绝缘配合中,通常应以变压器作为绝缘配合的核心,站内母线避雷器的安装,要尽可能做到与主变压器之间的距离最短；在一些变电站, 比如10 kV (35kV) 母线避雷器与TV 安装于同一间隔内,该间隔可以安装于该母线段的任何位置,但从其与主变最小距离考虑,该间隔尽可能做到挨着主变侧开关间隔安装,在实际设计、施工中也是容易做到的,对保护变压器侧的绝缘是有好处的。 以此35 kV电压等级为例进行说明:由于此变电站1km 进线段有避雷线，若取a0= 1.0 kV/ m ,若与变压器减小5 m ,则变压器所受冲击电压将减少10 kV ,这对保护变压器的绝缘是很有利的。同时,还应对被保护设备与避雷器之间的安装距离进行校核,即雷电防护要有一定裕度。 （2-3） 而不应当用公式 来校核,因为只要被保护设备与避雷器有一定距离,被保护设备上的电压明显要高于,若用进行校核,在较大的情况下可能存在没有保护裕度。K 是一个大于1的配合系数, 可取1.051.1；被保护设备的雷电冲击耐受电压；避雷器的雷电冲击残压；设备上所受冲击电压的最大值。3 变电站的防雷接地接地装置的设计对于电力系统的安全运行至关重要。变电站接地系统的合理与否是直接关系到人身和设备安全的重要问题。随着电力系统规模的不断扩大，接地系统的设计越来越复杂。变电站接地包含工作接地、保护接地、雷电保护接地。工作接地即为电力系统电气装置中，为运行需要所设的接地；保护接地即为电气装置的金属外壳、配电装置的构架和线路杆塔等，由于绝缘损坏有可能带电，为防止其危及人身和设备的安全而设的接地；雷电保护接地即为为雷电保护装置向大地泄放雷电流而设的接地。变电站接地网安全除了对接地阻抗有要求外，还对地网的结构、使用寿命、跨步电位差、接触电位差、转移电位危害等提出了较高的要求。3.1 接地概述 接地就是将电力或建筑电气装置、设施中某些导电部分，经接地线接至接地极。接地根据工作内容划分为以下几种：1工作接地工作接地是为系统正常工作而设置的接地。如为了降低电力设备的绝缘水平，在及以上电力系统中采用中性点接地的运行方式，在两线一地的双极高压直流输电中也需将其中性点接地。除主设备的接地外，在微电子电路中，根据电路性质不同，还有各种不同的工作接地比如直流地、交流地、数字地、模拟地、信号地、功率地、电源地等。2防雷接地为了避免雷电的危害，避雷针、避雷线和避雷器等防雷设备都必须配以相应的接地装置以便将雷电流引入大地。3安全接地为了保证人身的安全，将电气设备外壳设置的接地。任何接地极都存在着接地电阻，正因为如此，当有电流流过接地体时，在接地电阻上的压降将引起接地极电位的升高电流在地中扩散时，地面会出现电位梯度。3.2 接地电阻接地电阻就是电流由接地装置流入大地再经大地流向另一接地体或向远处扩散所遇到的电阻，它包括接地线和接地体本身的电阻、接地体与大地的电阻之间的接触电阻以及两接地体之间大地的电阻或接地体到无限大远处的大地电阻。1、接地电阻电力设备接地设计技术规程中对接地电阻值有具体的规定，一般不大于0.5。在高土壤电阻率地区，当接地装置要求做到规定的接地电阻在技术经济上极不合理时，大接地短路电流系统接地电阻允许达到5，但应采取措施，如防止高电位外引采取的电位隔离措施，验算接触电势，跨步电压等。根据规程规定，主要是以发生接地故障时，接地电位的升高不超过2000V进行控制，其次以接地电阻不大于0.5和5进行要求。因此，人们普遍认为110kV及以上变电站中，接地电阻值小于0.5即认为合格，大于0.5就是不合格，不管短路电流有多大都不必采取措施，这是不合理的。2、接地短路电流分析当系统发生接地故障时，产生的接地短路电流经三种途径流入系统接地中性点。a.经架空地线杆塔系统；b.经设备接地引下线，地网流入本站内变压器中性点；c.经地网入地后通过大地流回系统中性点。而对地网接地电阻起决定性作用的只是入地短路电流。 所以，正确地考虑和计算各部分短路电流值，对合理地设计地网有着很大的影响。 3.3 变电站接地装置接地装置是由埋入地中的接地体（即金属导体）和连接接地体与电气设备金属外壳（或电路中某一节点）的导线所组成的装置。接地体及接地线要进行防腐蚀处理。接地线还必须满足机械强度及短路电流通过时的发热稳定性要求。变电站对接地装置的要求和一般规定:接地设计首先根据项目要求确定接地设计原则：根据地网的类型、目的、接地要求进行设计。如主要用于防雷接地的地网，其接地线长度应满足L2；主要用于短路电流泄流保护的地网可以不受上述限制，在高土壤电阻率地区甚至可以在2km范围内补充外引接地体；接地网布置类型多样：水平、垂直布置，长孔、方孔接地网其计算工频接地电阻的方法也不同。不同建设项目的目的不同，接地网寿命要求不同，因此其接地材质的选择也不同。设计前要充分收集有关资料数据，尽可能进行现场勘察。应掌握现场地形、地貌、水文、气象、地质结构、矿藏、电磁场、实测土壤电阻率。可供利用的自然接地体的状况及接地电阻值。这些对接地工程设计计算和施工布置都是很重要的。在具体工程中变电站不同地点和不同深度的土壤电阻率是不相同的。在计算接地电阻时如何选取一个等值的土壤电阻率进行计算是每个工程中都要解决的问题。在设计时需考虑以下几点：(1)设施的作用；(2)设施的设计寿命；(3)土壤电阻率；(4)土壤的自然腐蚀性；(5)地网面积和形状；(6)周边的建筑物和他们的接地系统；(7)季节因素和温度因素。变电站接地系统主要用于短路电流泄流保护，一般为水平接地为主，外加少量垂直接地体且边缘闭合的复合式接地网。通常变电站接地网作为一种大电流接地短路电流系统，其对接地电阻的要求通常极其严格，因此在设计时要对其接地电阻值进行重点研究。3.4 变电站的接地原则变电站接地网设计时应遵循以下原则：1. 尽量采用建筑物地基的钢筋和自然金属接地物统一连接地来作为接地网；2. 尽量以自然接地物为基础，辅以人工接地体补充，外形尽可能采用闭合环形；3. 应采用统一接地网，用一点接地的方式接地。3.5 降低变电站接地装置工频接地电阻的措施列举几个方面进行说明。分析对比几种降阻措施，给出接地网计算公式。1. 接地引线电阻，是指由接地体至设备接地母线间引线本身的电阻，其阻值与引线的几何尺寸和材质有关。2. 接地体本身的电阻，其电阻也与接地体的几何尺寸和材质有关。3. 接地体表面与土壤的接触电阻，其阻值怀土壤的性质、颗粒、含水量及土壤与接地体的接触面积及接触紧密程度有关。4. 从接地体开始向远处（20米）扩散电流所经过的路径土壤电阻，即散流电阻。决定散流电阻的主要因素是土壤的含水量。5. 垂直接地体的最佳埋置深度是指能使散流电阻尽可能不而又易于达到的埋置深度。决定垂直接地体的最佳深度，应考虑到三维地网的因素，所谓三维地网，是指垂直接地体的埋置深度与接地网的等值半径处于同一数量级的接地网。6. 接地体的通常设计，是用多根垂直接地体打入地中，并以水平接地体并联组成接地体组，由于名单一接地体埋置的间距仅等于单一接地体长度的两倍左右，此时电流流入名单一接地体时，将受到相互的限制而妨碍电流的流散，即等于增加名单一接地体的电阻，这种影响电流流散的现象，称为屏蔽作用。7. 化学降阻剂的应用,化学降阻剂机理是，在液态下从接地体向外侧土壤渗出，若干分钟固化后起着散流电极的作用。4 变电站防雷接地设计实例4.1 变电站的规模拟建的35KV变电站位于我国大多数农村，采用设计安装避雷针对变电站直击雷的防护，而对变电站雷电侵入波的防护则设计安装避雷器。 变电站的接地网常采用40mm4mm的扁钢或直径为20mm的圆钢排列成方孔形或长孔形，埋地0.60.8m，在北方应埋在冻土层以下，其面积与变电站的面积相同或稍大，埋在变电站的围墙外侧，距墙1.52m，四周外缘应闭合，外缘各角做成圆弧形，圆弧的半径不宜小于接地网内均压带间距的一半。网内敷设的均压带间距一般取310m，可以等间距布置，也可以不等间距布置，但应按一定规律变化。4.2 变电站位置的自然条件建在视野开阔的偏僻地区，附近无高层建筑。占地面积长为50m,宽为40m。变电站最高点为20m，且当地平均雷电日为40。有三种规格的变压，分别为35/10.5KV（主变压器）、35/0.4KV与10.5/0.4KV的形式。 最热月平均温度27.9o C，最热月平均最高温度31.9o C，极端最高温度38.9o C，极端最低温度-9.4oC，最热月地下0.8m深处平均温度27.2oC，年平均雷电日数40日/年。土壤电阻率2104cm，中等含水量，土壤热阻系数80oCcm/W。4.3 避雷针的设置及防雷保护校验变电站所处地区土壤电阻率2102m，虽然不大于500m，但由于是35KV电压级的配电装置，故不宜采用构架式避雷针。1、采用两根等高避雷针进行防护设计由于此35KV变电站，占地面积长50m，宽40m,变电站的最高点高度为20m,在变电站宽两侧对称位置上距5m处设立两等高避雷针。如图2-1所示。 10.5KV母线架 变配电装置 35KV母线架门型框架 50m 60m避雷针1避雷针220m20m 图2-1 两等高避雷针位置图具体有：两针间距D=5+50+5=60m。设避雷针高度为h，又变电站的最高点为20m，故hx=20m。（4） 在避雷针1或2的一侧按单避雷针来计算 显然有 hxh/2 且要m ，故m。（5） 在避雷针1号2号之间，D12=60m, 两等高避雷针针在hx=20m高度处的最小保护宽度有，故有m； 又 且 所以 m。综上所述，只用两根等高避雷针实现对变电站的直击雷防护，需要求避雷针高度不小于56m。 由于不宜采用构架式避雷针，只能用两根60m的避雷针按图3-4-1设计联合保护。其中支架高58m，接闪器选2m长，直径为1216mm的圆钢，引下线选截面12mm4mm扁钢。接闪器和引下线要做防腐处理。 2、采用四根等高避雷针进行防护设计 变电站的最高建筑物是门型框架，高 度为20m，35KV与10.5KV母线架高度都为15m,变电装置屋高为8m。采用四根等高避雷针对变电站进行防护，避雷针1号与2号，3号与4号处于水平位置上，如图2-2所示。 避雷针1避雷针2避雷针3避雷针42m 10.5KV母线架 变配电装置 35KV母线架门型框架 50m 60m2m 图2-2 四等高避雷针的位置图（1）门型框架两侧，1号和2号针之间，假设选高度为40m的避雷针，即40m,20m。 显然 hx=h/2 故1号2号单根保护半径rx为： = （40-20）0.79 =15.8m 两等高避雷针针联合保护范围 D12=60m h0=40-60/(70.79)=29.2m bx=1.5(29.2-20)=13.8m （2）35KV侧，3号和4号之间，选用40m高的避雷针即h=40m,hx=15m。 显然 hxh/2 故3号4号单根保护半径rx为： =（1.540-215）0.79 =23.7m 两等高避雷针针联合保护范围 D34=60m h0=40-60/(70.79)=29.2m bx=1.5(29.2-15)=21.3m （3）35KV与10.5KV同一侧，2号与4号避雷针之间，选用40m 高的避雷针即h=40m , hx= 15m。 显然 hxh/2 故2号4号单根保护半径rx为： =（1.540-215）0.79 =23.7m 两等高避雷针针联合保护范围 D24=36m h0=40-36/(70.79)=33.5m bx=1.5(33.5-15)=27.8m （4）35KV与10.5KV对角线一侧，2 号和3 号针之间, 选用40m 高的避雷针即h=40m，hx= 15m。 显然 hxh/2 故2号3号单根保护半径rx为： =（1.540-215）0.79 =23.7m 两等高避雷针针联合保护范围 D24=62m h0=40-62/(70.79)=28.8m bx=1.5(28.8-15)=20.7m由以上计算结果可见, 这四根针可以将整个变电站站都保护到位。所以可选四根40m的避雷针按图3-4-2设计联合保护。其中支架高38.5m，接闪器选1.5m长，直径为1216mm的圆钢，引下线选截面12mm4mm扁钢。接闪器和引下线要做防腐处理。3、避雷器与变压器的最大电气距离 35KV变压器允许的距离 当运行进线为1条时：根据，令（35KV变压器的雷电冲击耐受电压为185kV，35KV进线1km有避雷线，其陡度取1.0kV/m）。 185=134+21 =25（m） 35KV进线2km或全线有避雷线，其陡度取0.5kV/m。 185=134+20.5 =51（m） 当进线数增加时，可参考表1-2的数据。 表1-2 进线数与的关系 进线避雷线长度 （km） 进 线 路 数 1
