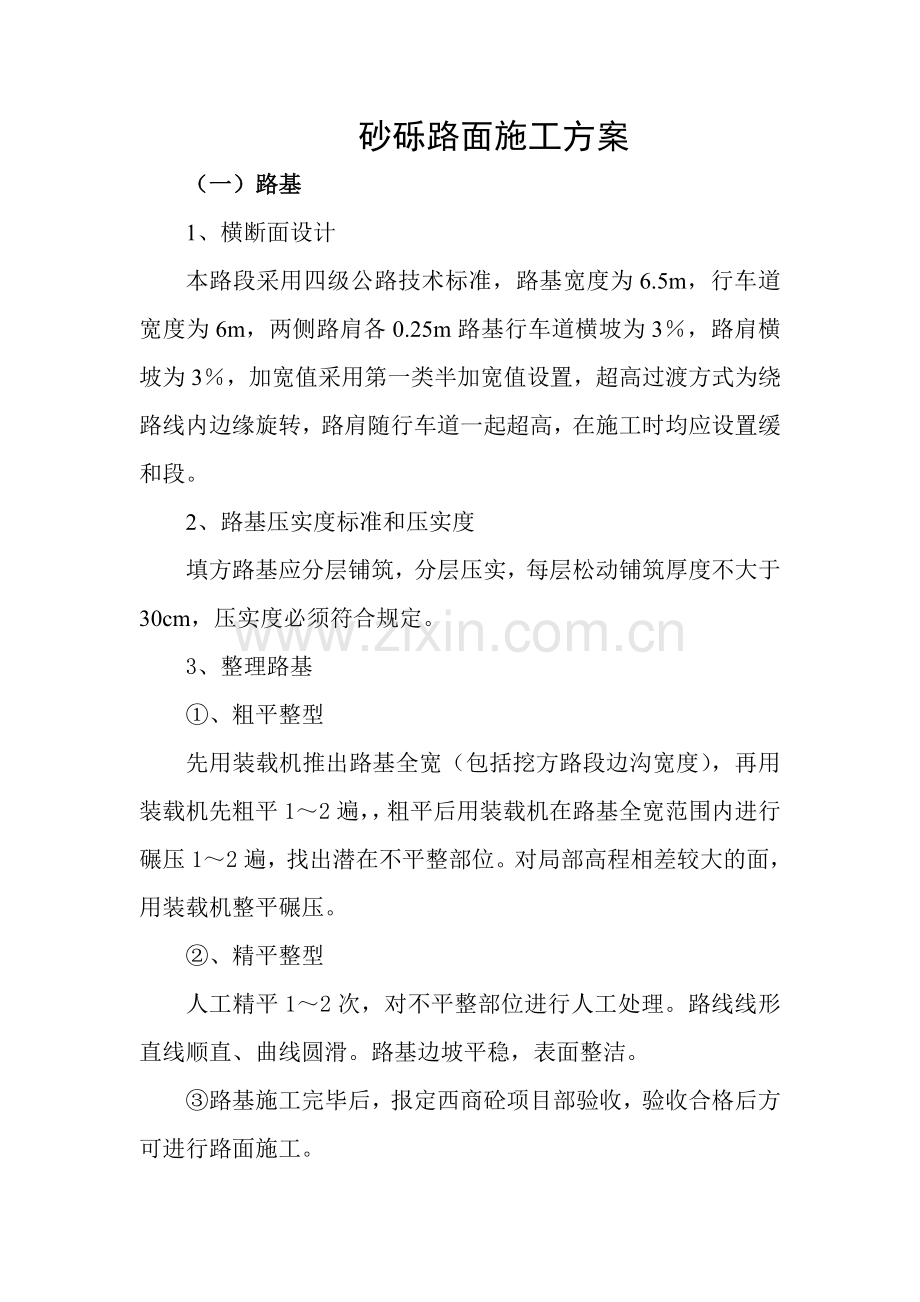

砂砾路面施工方案
（一）路基
1、横断面设计
本路段采用四级公路技术标准，路基宽度为6.5m，行车道宽度为6m，两侧路肩各0.25m路基行车道横坡为3％，路肩横坡为3％，加宽值采用第一类半加宽值设置，超高过渡方式为绕路线内边缘旋转，路肩随行车道一起超高，在施工时均应设置缓和段。
2、路基压实度标准和压实度
填方路基应分层铺筑，分层压实，每层松动铺筑厚度不大于30cm，压实度必须符合规定。
3、整理路基
①、粗平整型
先用装载机推出路基全宽（包括挖方路段边沟宽度），再用装载机先粗平1～2遍，，粗平后用装载机在路基全宽范围内进行碾压1～2遍，找出潜在不平整部位。对局部高程相差较大的面，用装载机整平碾压。
②、精平整型
人工精平1～2次，对不平整部位进行人工处理。路线线形直线顺直、曲线圆滑。路基边坡平稳，表面整洁。
③路基施工完毕后，报定西商砼项目部验收，验收合格后方可进行路面施工。

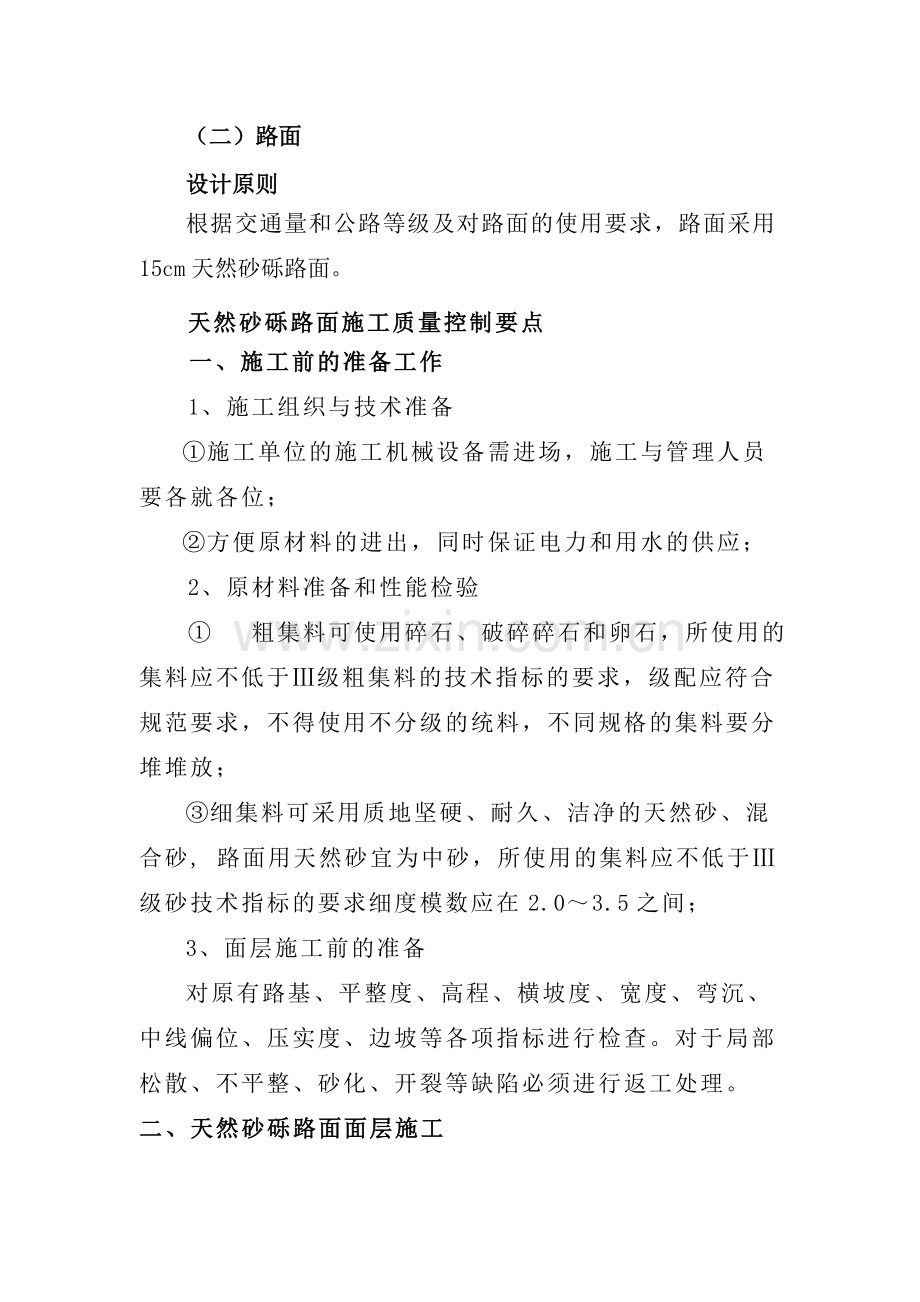

（二）路面
设计原则
根据交通量和公路等级及对路面的使用要求，路面采用15cm天然砂砾路面。
天然砂砾路面施工质量控制要点
　　一、施工前的准备工作
1、施工组织与技术准备
①施工单位的施工机械设备需进场，施工与管理人员要各就各位；
②方便原材料的进出，同时保证电力和用水的供应；
2、原材料准备和性能检验
①  粗集料可使用碎石、破碎碎石和卵石，所使用的集料应不低于Ⅲ级粗集料的技术指标的要求，级配应符合规范要求，不得使用不分级的统料，不同规格的集料要分堆堆放；
③细集料可采用质地坚硬、耐久、洁净的天然砂、混合砂, 路面用天然砂宜为中砂，所使用的集料应不低于Ⅲ级砂技术指标的要求细度模数应在2.0～3.5之间；
3、面层施工前的准备
对原有路基、平整度、高程、横坡度、宽度、弯沉、中线偏位、压实度、边坡等各项指标进行检查。对于局部松散、不平整、砂化、开裂等缺陷必须进行返工处理。
二、天然砂砾路面面层施工
二、路面施工
1、路面铺砂
将砂砾按松铺厚度一次铺足。松铺系数为 1.2～1.3 左右。按设计要求的宽度及厚度进行摊铺。砂砾路面表面应平整、坚实，不得有松散、积水、弹簧等现象。面层与其他构筑物接顺，施工完的路面外观尺寸应符合设计要求。
(三)排水系统及防护工程设计
1、路面排水设计
为防止路面水渗入路基，行车道路拱横坡为2%，以利排水。
(四)取土设计
取土、弃土原则：取土按平均等厚度取，取土区边坡不陡于1︰1。
