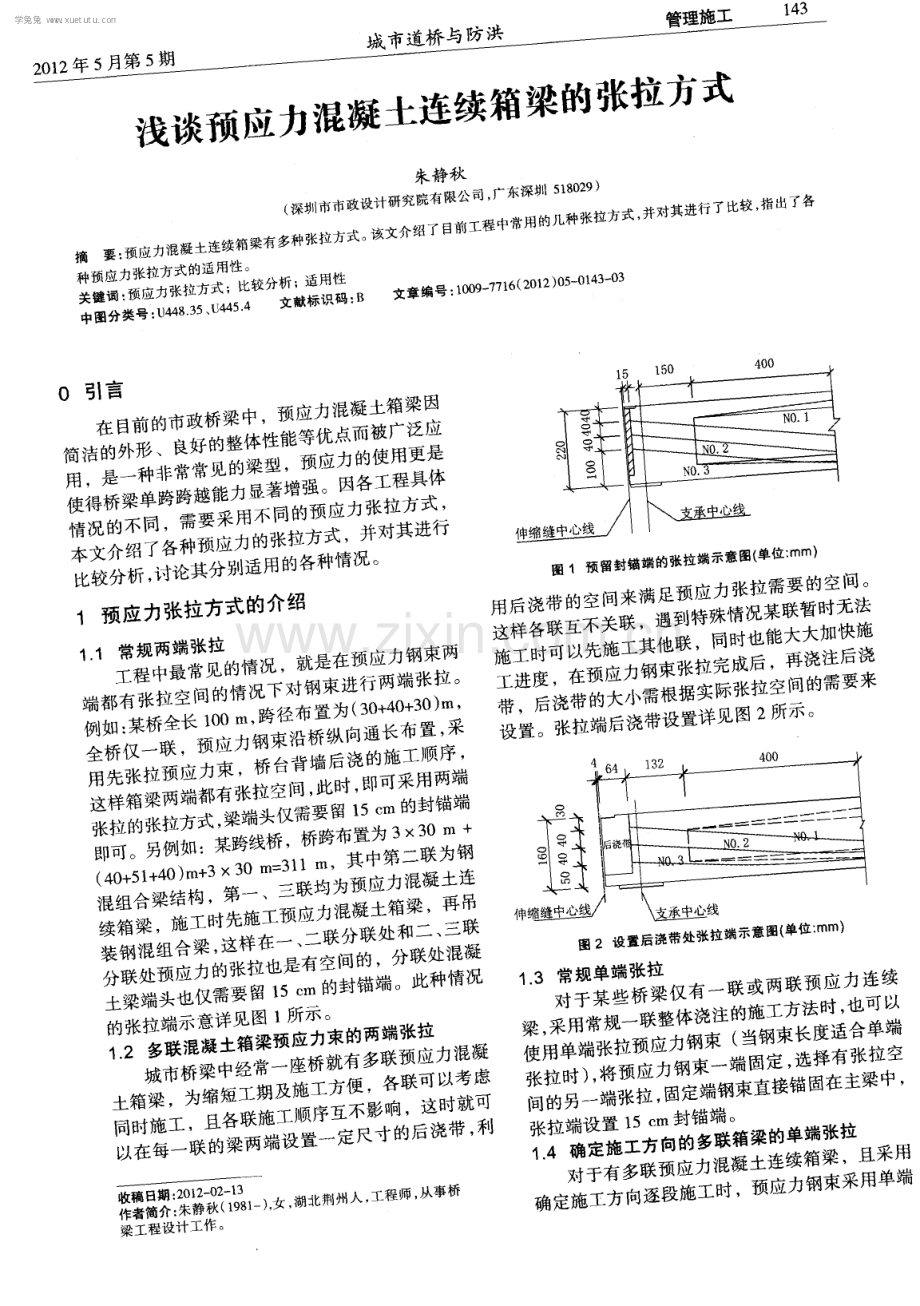

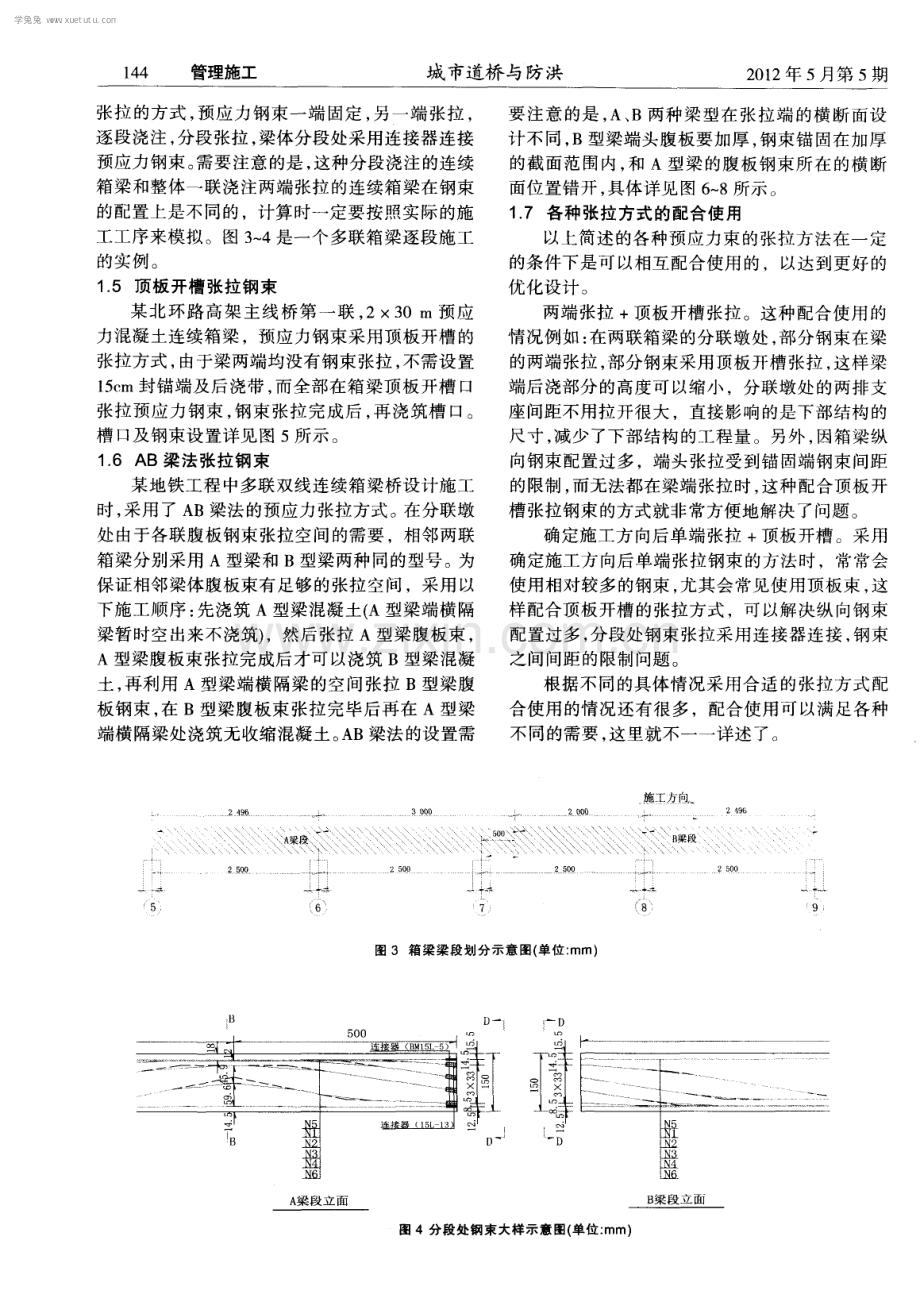

帅 城市 墨 堕 塑 墅 坚 兰 一 续 箱 梁 的 张 拉 方 式 浅 谈 预 应 力 混 凝 土 连 续 箱 架 刚 一 喊 各 来静秋 学兔兔 w w w .x u e t u t u .c o m 1 4 4 管理施工 城 市道桥与防洪 2 0 1 2 年 5 月第 5 期 张拉 的方式 ， 预应力钢束一端 固定 ， 另一端 张拉 ， 逐段浇注 ， 分段 张拉 ， 梁体分段处采用连接器连接 预应力钢束 。 需要注意的是 ， 这种分段 浇注的连续 箱梁 和整体一联浇注两端张拉 的连续箱梁在钢束 的配置上是不同的，计算时一定要按照实际的施 工工序来模拟 。图 3 4是一个多联箱梁逐段施 工 的实例 。 1 5 顶板 开槽 张拉钢束 某北 环路 高架 主线桥 第一联 ， 2 X 3 0 m预应 力混凝土连续箱梁，预应力钢束采用顶板开槽的 张拉方式 ， 由于梁两端均没有钢束张拉 ， 不需设置 1 5 c m封锚端及后浇带 ， 而全部在箱 梁顶板开槽 口 张拉预应力钢束 ， 钢束张拉完成后 ， 再浇筑槽 口。 槽 口及钢束设置详见图 5所示 。 1 6 A B梁法张拉钢束 某地 铁工程中多联 双线连续箱梁桥设计施工 时 ， 采用 了 AB梁法的预应力张拉方式。在分联墩 处由于各联腹板钢束张拉空间的需要 ，相邻两联 箱梁分别采用 A型梁和 B型梁两种 同的型号。为 保证相邻 梁体腹板束有足够的张拉 空间 ，采用 以 下施工顺 序 ： 先浇筑 A型梁混凝土( A型梁端横隔 梁暂时空出来不浇筑) ，然后张拉 A型梁腹板束 ， A型梁腹板束张拉完成后才可以浇筑 B型梁混凝 土 ， 再利用 A型梁端横 隔梁的空间张拉 B型梁腹 板钢束， 在 B型梁腹板束张拉完毕后再在 A型梁 端横隔梁处浇筑无 收缩混凝土 。 A B梁法 的设置需 要注意 的是 ， A、 B两种梁 型在 张拉端 的横 断面设 计 不同 ， B型梁 端头腹板要加厚 ， 钢束锚 固在加厚 的截面范 围内 ， 和 A型梁 的腹板钢束所 在的横 断 面位置错开 ， 具体详见 图 6 - 8所示 。 1 7 各种张拉方式的配合使用 以上简述 的各种预应力束的张拉方法在一定 的条 件下是可 以相互配合使用 的 ，以达 到更好 的 优化设计 。 两端 张拉 +顶板开槽张拉 。这种配合使用 的 情 况例如 ： 在两联箱梁 的分联墩处 ， 部分钢束在梁 的两端张拉 ， 部分 钢束采用顶板开槽张拉 ， 这样 梁 端后浇部分的高度可以缩小，分联墩处的两排支 座间距不用拉开很大 ，直接影响的是下部结 构的 尺寸 ， 减少 了下部结构的工程量 。另外 ， 因箱梁纵 向钢束配置过多，端头张拉受到锚固端钢束间距 的限制 ， 而无法都在梁端张拉时 ， 这种配合顶板开 槽张拉钢束 的方式就非常方便地解决了问题 。 确定施工方 向后单端张拉 +顶板开槽 。采用 确定施工方 向后单端 张拉钢束 的方法时 ，常常会 使用相对较多的钢束 ， 尤其会 常见使用顶板束 ， 这 样配合顶板 开槽 的张拉方式 ，可 以解决纵 向钢束 配置过多 ， 分段处钢束张拉采用 连接器连接 ， 钢束 之 间间距 的限制 问题 。 根据不 同的具体情况采用 合适的张拉方式 配 合使用的情况还有很多，配合使用可以满足各种 不同的需要 ， 这里就不一一详述 了。 旌： l方阻 2 49 6 一 艘 O 2 ， 图 3 箱 梁梁段 划分 示意 图( 单位 ： mm) A梁段 立 面 穗 l_ 二 ： _、= =0螭一 2 _N a 生 图 4分 段处 钢束大 样示 意图( 单位 mm) B梁段 立 面 _ _ _ 、 、 0 l l 。 - 学兔兔 w w w .x u e t u t u .c o m 2 0 1 2 年 5 月第 5 期 城市道桥 与防洪 管理施工 1 4 5 图 5 顶板开槽张拉钢束示意图( 单位 ： mm) 图 6 AB梁张拉端示意图( 单位 ： mm) I 图 7 A型梁端横梁后浇示意图( 单位 ： ram) 筑 ， 可 同时多联一起施工的情 况。其优点在于 ： 整 体 一次浇筑 ， 各联互不影 响 ， 设计 简单 ， 可 同时施 工 ， 也可有选择地先后施工。其缺点在于： 预应力 钢束 长 ， 预应力损失大 ， 梁端后浇带 的设 置导致 分 联墩处两排支座 间距拉大 ， 下部结构尺寸增大 ， 增 加 了桥墩盖梁的工 程量 ， 也影响桥墩的整体美观 。 多联箱梁 的单端张拉方式 ，适 用于有多联混 凝土箱梁 ， 逐段 张拉 ， 逐段浇筑 的情况 。其优点在 于 ： 每段 梁 的长 度小 ， 预应力 钢束短 ， 预应 力损失 小 。 其缺点在于 ： 必须在设计时就设定好张拉的顺 序 ， 以及每段梁的长度 ， 按实际的情况建模计算 ， 如果施工 中有一处遇 到特殊情况不 能按设计 的顺 序或者分段施工 ， 就会影响其他段的设计施工。 顶 板开槽 的张拉方式 ，适用 于钢束不通 过梁 端及梁端没有张拉空间的情况，例如某主线桥已 经施工好 ， 需要后加 匝道 ， 受施 工条件 的限制 ， 无 法在相交处张拉 ， 可选择单端张拉 ， 或者顶板开槽 张拉 。 顶板 开槽 张拉 的优点在于 ： 梁端没有钢束张 拉空间因素 的影响 ，分联墩处盖梁沿桥纵 向尺寸 小 ， 减少 下部构造 的工程量 。 顶板开槽 张拉 的缺点 在于： 顶板开槽处混凝土局部应力大， 长期使用容 易产生裂缝， 而且预应力钢束不通过端部， 对端部 的受力也不利 。 A B梁法 的张拉方式 ， 适用于有多联混凝 土箱 梁 ， 钢束要在梁端张拉 ， 但是分联处又无张拉空间 得情况 。其优点在于 ： 钢束既通过梁端 ， 分联处两 个梁端没有张拉空间 ， 但仍可以在梁端张拉 ， 且分 联墩处盖梁沿桥纵 向尺寸小 ，减少 下部构造的工 程量 。其缺点在于 ： 主梁设计时就必须 区分好 A B 型梁 ， B型梁有一段腹板要加厚 ， 导致梁体用料增 加 ； 设 计难度 加大 ， 施 工顺序 相对 复杂 ， A型梁 端 横梁要在 主梁混凝 土浇筑完成之后才后浇 ，这样 施 工 难 度 增 大 。 图 8 B型梁张拉端截面腹板加厚示意图( 单位 ： mm) 3 结 语 2 预应力张拉方式的比较分析 各种 预应力 张拉方式都 有其 适用 的条件 ， 以 及优缺点 ，单联或两联 比较简单 的箱梁桥可 以很 容易地选择好合适的张拉方式 ，以下就对多联预 应力混凝土连续箱梁桥 的几种常用张拉方式 的适 用性 、 优缺 点做一个 比较分析 。 多联混凝土箱梁预应力束的两端张拉方式 ， 适用于有多联混凝土箱梁 ，各联均为一次整体浇 预应力张拉的方法很多 ， 也各有优势 ， 应根据 使用的情 况的不同选择不 同的张拉方式 ，或者结 合两种或 者两种 以上 的张拉方式使 用 ，尽量做到 设计简单 ， 施工方便。 参考 文献 I 范立础 预应力混 凝 土连续 梁桥 【 M】 北京 ： 人 民交通 出版社 ， 1 9 8 8 【 2 】张忠效 现 浇预应 力混 凝土 连续 梁桥 多联 同步施工 J 1 城市 建 设理 论研 究 ， 2 0 1 1 ， ( 2 0 ) 学兔兔 w w w .x u e t u t u .c o m
