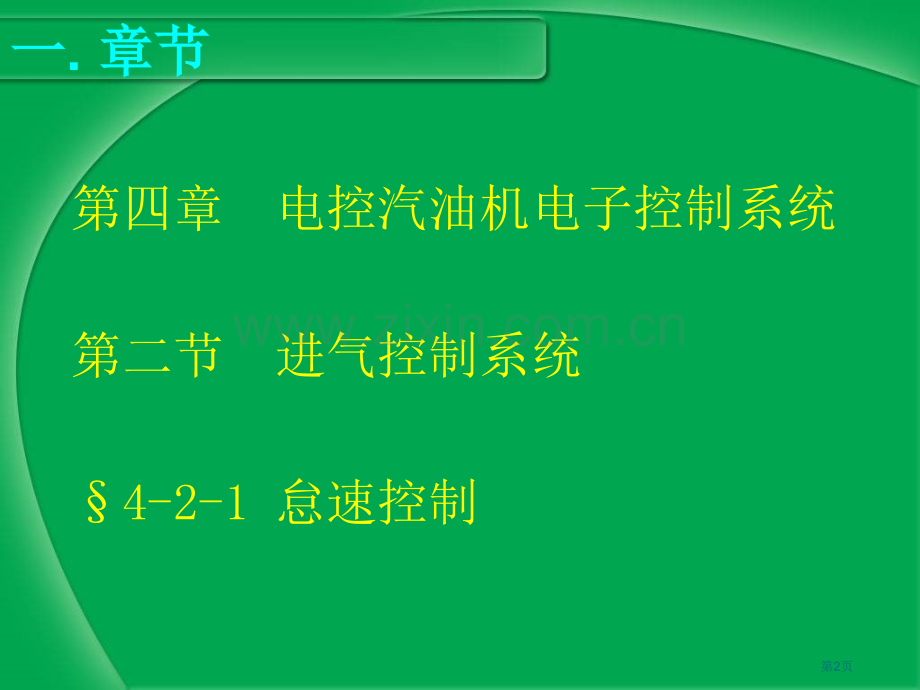

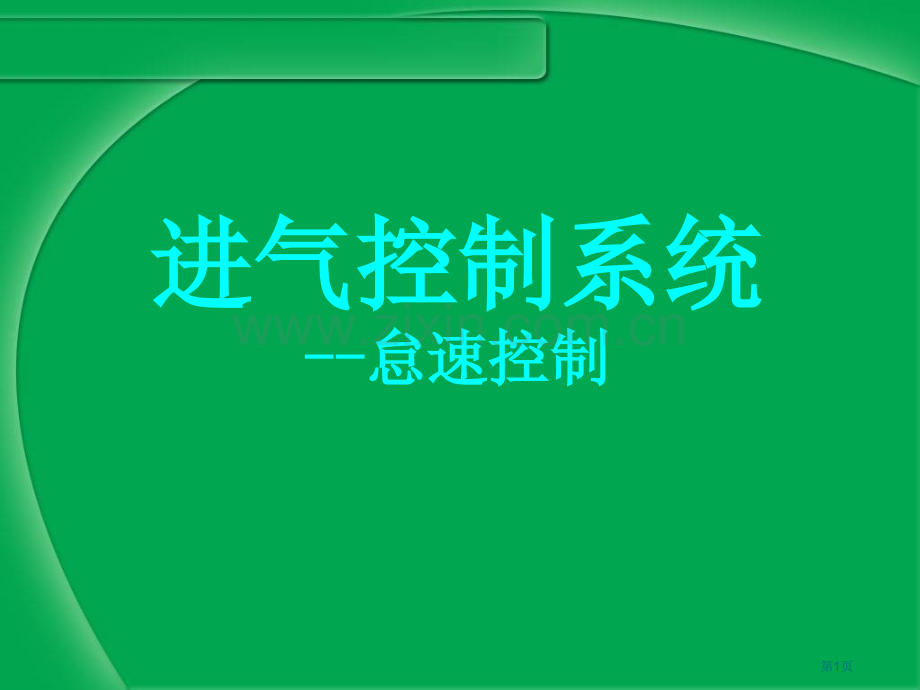

进气控制系统进气控制系统-怠速控制怠速控制 第1页第1页一一.章节章节 第四章 电控汽油机电子控制系统 第二节 进气控制系统 4-2-1 怠速控制第2页第2页二主要内容二主要内容电控汽油发动机进气系统构成与特点怠速控制机构怠速控制过程第3页第3页三三.教学目的和要求教学目的和要求 目的目的v 掌握发动机进气系统构成,理解其结构特点v 掌握发动机怠速控制机构分类、结构、工作原理以及控制过程第4页第4页掌握1.怠速控制机构分类2.怠速控制机构工作原理熟悉1.进气系统构成2.发动机怠速控制过程原理图理解1.进气系统结构特点2.各种怠速控制机构结构简图要求第5页第5页四四.学时分派学时分派(min)(min)1.进气系统(30)1)功用及分类(2)2)结构构成与空气通道(25)3)结构特点(3)2.怠速控制机构(40)1)分类(5)2)各类结构特点及工作原理(35)3.怠速控制过程(15)4.思考题与小结(5)第6页第6页五五.讲课方式办法讲课方式办法 1.知识点图表化2.结合实物解说3.动画视频解说4.提问和讨论思考题第7页第7页六六.重点与难重点与难点点 重重 点：点：处理办法：处理办法：整理知识点整理知识点 实物解说实物解说 提问（考察，思考，讨论）提问（考察，思考，讨论）1.1.进气系统构成进气系统构成2.2.怠速控制机构怠速控制机构3.3.发动机怠速控制过程发动机怠速控制过程第8页第8页1.1.进气系统构成进气系统构成1)1)分类表分类表进气系统v主要构成v差别对比旁通空气式空滤器、空气流量传感器、进气软管、旁通空气道、怠速控制阀、进气歧管、节气门位置传感器、进气温度传感器等直接进气式没有设置旁通空气道和怠速控制阀直接进气式空滤器、空气流量传感器、进气软管、进气歧管、节气门位置传感器、进气温度传感器等重点重点第9页第9页2)2)简图简图第10页第10页3 3）空气通道）空气通道进气口空气滤清器空气流量传感器进气管节气门节气门前端旁通空气道入口节气门后端旁通空气道入口怠速转速控制阀进气歧管发动机进气门发动机气缸 怠速运转其它工况进气系统分类工况直接式旁通式空气通道空气通道空气通道空气通道ON OFFON OFFON OFFON OFF空气第11页第11页4 4）考察题）考察题 请同窗讲一下：进气系统分类以及差别所在？（考察学生对概念掌握程度）第12页第12页2.怠速控制机构怠速控制机构怠速控制机构旁通空气式直接进气式旋转滑阀式怠速控制阀步进电机式怠速控制阀 特点：通过ECU控制节气门最小开度控制进气量 特点：通过ECU控制怠速控制阀开度控制进气量1)1)分类表分类表重点重点第13页第13页2)2)结构简图结构简图直接进气式工作原理：ECU直流电机（正反转和转动量）减速齿轮节气门开度节气门电位计第14页第14页旁通空气式第15页第15页旁通空气式第16页第16页请大家讨论一下：两种怠速控制机构 与两种进气系统之间联系？（本重点与上个重点内容之间联系）3)3)讨论题讨论题第17页第17页冷却水温度信号空调开关信号动力转向信号发动机实际转速（n）节气门开度信号车速信号目的转速（ng）比较CPU驱动电路执行器怠速状态判别电子控制器ECU引入两种情况：当ngn时,ECU将控制增长进气量实现快怠速 当ng50%50%W1W2W1W2变大变大50%W2W1W2变小变小3)3)讨论几种情况讨论几种情况第24页第24页2.步进电机怠速控制阀工作原理步进电机怠速控制阀工作原理难点1)1)工作原理流程图工作原理流程图ECUECU定子通定子通电顺序电顺序转子转子转动转动进给丝杠进给丝杠往复运动往复运动信号磁场力螺接转换改变旁通改变旁通空气量空气量阀门阀门开大开大/关小关小步进电机怠速控制阀第25页第25页点击播放2)2)视频结合结构图解说视频结合结构图解说点击播放第26页第26页第27页第27页3)3)思考讨论思考讨论 为何称之为为何称之为 步进电机？步进电机？第28页第28页请各位多提珍贵意见请各位多提珍贵意见第29页第29页
