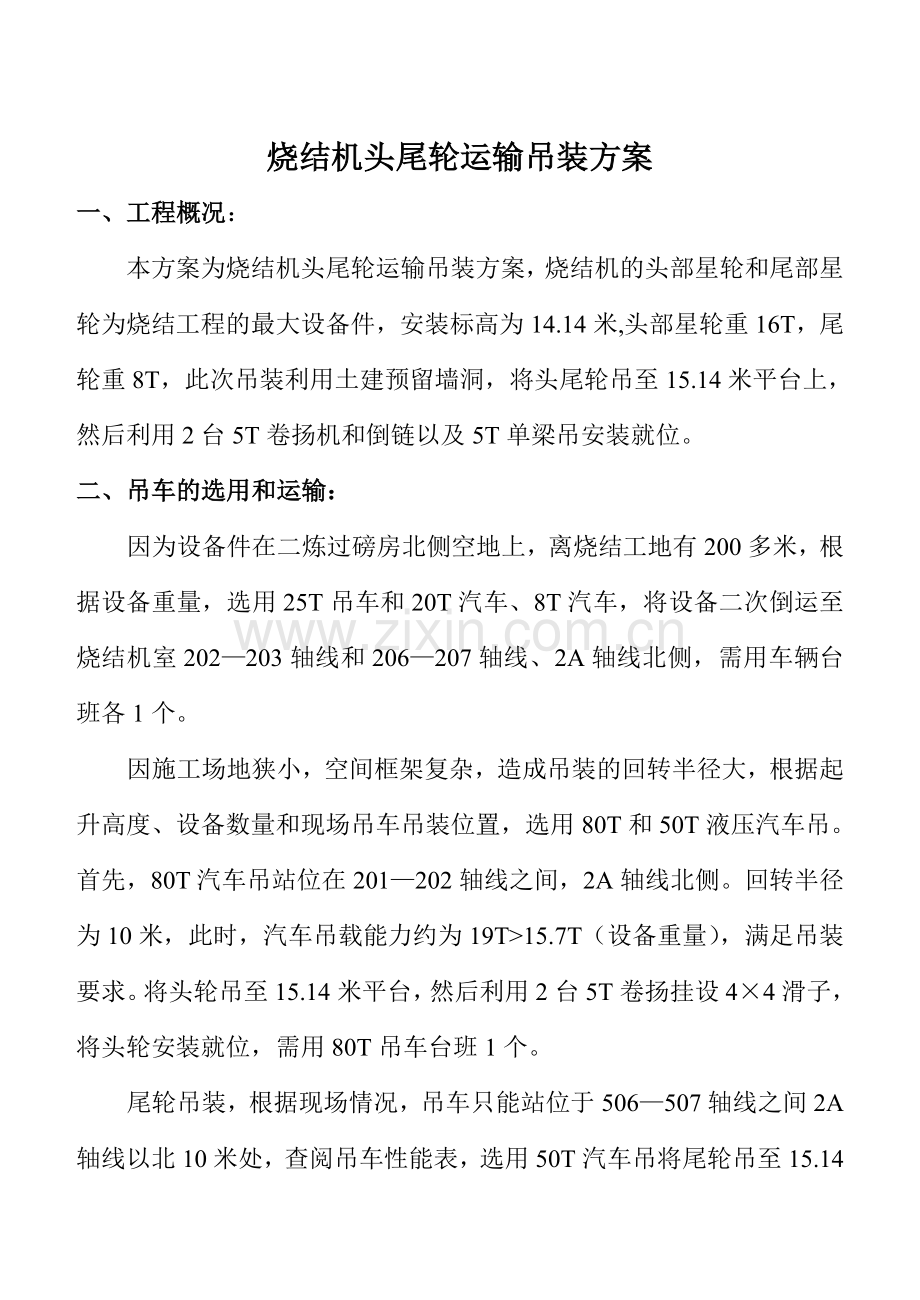

烧结机头尾轮运输吊装方案
一、工程概况：
本方案为烧结机头尾轮运输吊装方案，烧结机的头部星轮和尾部星轮为烧结工程的最大设备件，安装标高为14.14米,头部星轮重16T，尾轮重8T，此次吊装利用土建预留墙洞，将头尾轮吊至15.14米平台上，然后利用2台5T卷扬机和倒链以及5T单梁吊安装就位。
二、吊车的选用和运输：
因为设备件在二炼过磅房北侧空地上，离烧结工地有200多米，根据设备重量，选用25T吊车和20T汽车、8T汽车，将设备二次倒运至烧结机室202—203轴线和206—207轴线、2A轴线北侧，需用车辆台班各1个。
因施工场地狭小，空间框架复杂，造成吊装的回转半径大，根据起升高度、设备数量和现场吊车吊装位置，选用80T和50T液压汽车吊。首先，80T汽车吊站位在201—202轴线之间，2A轴线北侧。回转半径为10米，此时，汽车吊载能力约为19T>15.7T（设备重量），满足吊装要求。将头轮吊至15.14米平台，然后利用2台5T卷扬挂设4×4滑子，将头轮安装就位，需用80T吊车台班1个。
尾轮吊装，根据现场情况，吊车只能站位于506—507轴线之间2A轴线以北10米处，查阅吊车性能表，选用50T汽车吊将尾轮吊至15.14米平台，然后利用5T单梁吊，6台5T倒链将尾轮吊装就位。需用50T汽车吊台班1个。
三、安全注意事项：
1．各工种操作人员要严格遵守本工种的操作规程；
2．吊装时，由专人统一指挥，信号明确，其他人员协调统一，
听从起重人员的调配，密切配合；
3．吊装时，应有试吊过程，符合要求后方可起吊；
4．卷扬机的设置及钢丝绳走向，应由技术总负责人和安全人员检查认可，并在吊装时设置现场监督员负责安全，卷扬机由专业人员操作；
5．联保互保，“三不伤害”，文明施工；
6．遵守我公司的安全管理制度和各种规章制度及操作规程。

甲方意见：

烧结机头尾轮运输吊装方案

批准：

审核人：

编制人：
