仪表维修工技师技能操作试题.doc

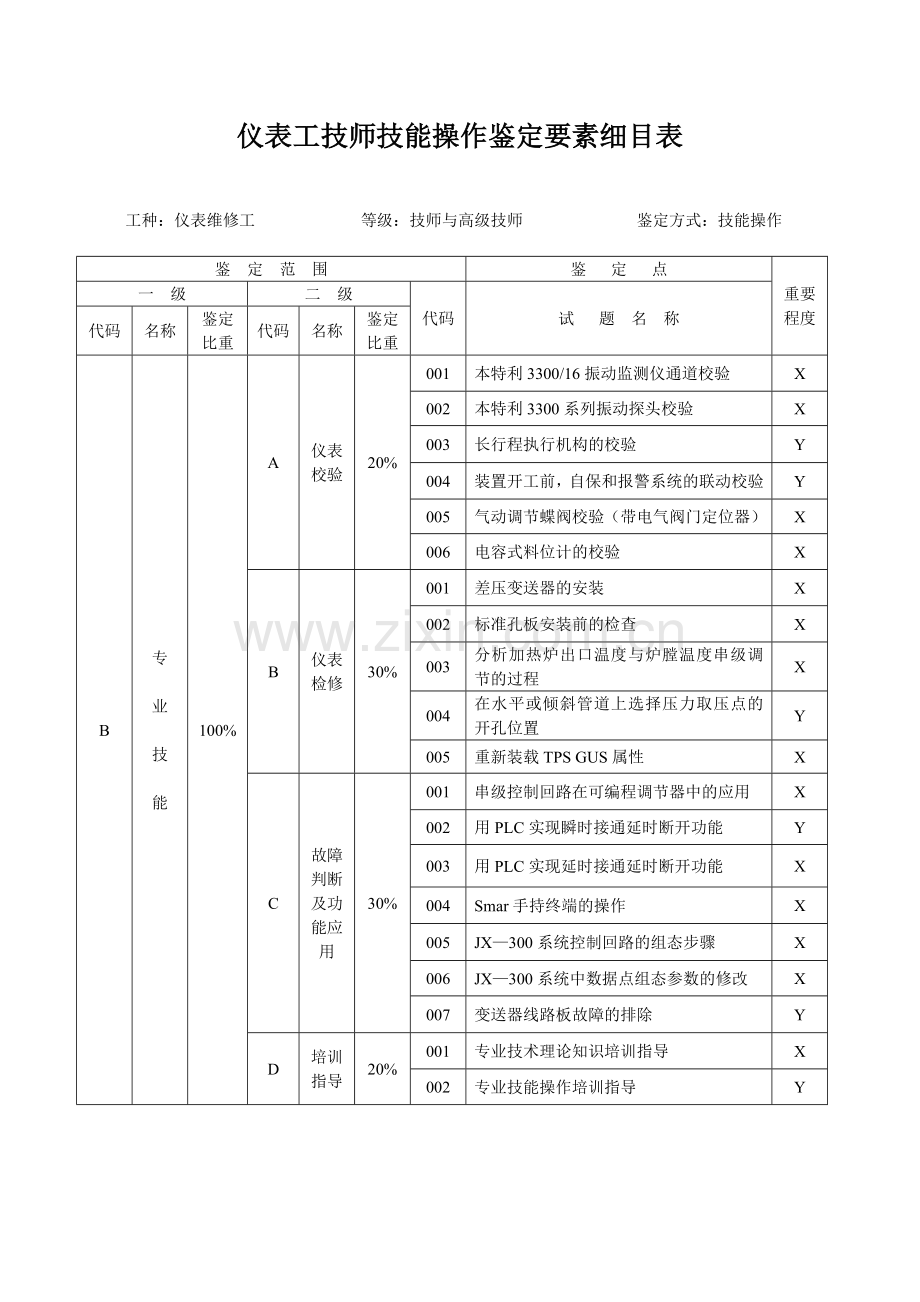

仪表工技师技能操作鉴定要素细目表

工种：仪表维修工 等级：技师与高级技师 鉴定方式：技能操作

鉴 定 范 围
鉴 定 点
重要程度
一 级
二 级
代码
试 题 名 称
代码
名称
鉴定比重
代码
名称
鉴定比重
B
专

业

技

能
100%
A
仪表校验
20%
001
本特利3300/16振动监测仪通道校验
X
002
本特利3300系列振动探头校验
X
003
长行程执行机构的校验
Y
004
装置开工前，自保和报警系统的联动校验
Y
005
气动调节蝶阀校验（带电气阀门定位器）
X
006
电容式料位计的校验
X
B
仪表检修
30%
001
差压变送器的安装
X
002
标准孔板安装前的检查
X
003
分析加热炉出口温度与炉膛温度串级调节的过程
X
004
在水平或倾斜管道上选择压力取压点的开孔位置
Y
005
重新装载TPS GUS属性
X
C
故障判断及功能应用
30%
001
串级控制回路在可编程调节器中的应用
X
002
用PLC实现瞬时接通延时断开功能
Y
003
用PLC实现延时接通延时断开功能
X
004
Smar手持终端的操作
X
005
JX—300系统控制回路的组态步骤
X
006
JX—300系统中数据点组态参数的修改
X
007
变送器线路板故障的排除
Y
D
培训指导
20%
001
专业技术理论知识培训指导
X
002
专业技能操作培训指导
Y

一、BA001 本特利3300/16振动监测仪通道校验
1． 准备要求
1） 场地准备
（1）现场安全设施齐全、规范、无干扰。
（2）照明良好，光线充足。
2） 设备准备
序号
名 称
规 格
单位
数量
备 注
1
本特利3300/16带振动卡
的状态监测仪
鉴定站指定
台
1
能正常工作
2
校验设备
鉴定站指定
套
1

3
信号线
鉴定站指定

清洁用具等
3）工具考生自带
4）测量技能说明
本项目主要测量考生对本特利3300/16振动监测仪通道校验的综合能力。
2．操作要求及时限
（1）必须穿戴劳动保护用品。
（2）必备的工具、设备、材料准备齐全。
（3）准备时间：5min。
（4）操作时间：40min。
（5）提前完成操作不加分，超过规定时间按规定标准评分。
3．操作程序及说明
1）操作步骤
（1）把振动A通道的COM、IN端子接线拆下，在端子上接上万用表和信号发生器。
（2）调节号发生器输出波形（100HZ和-7V偏置正弦波）的幅度，使信号发生器的峰值分别为0V、0.75V、1.52V、2.31V、3.07V。
（3）打开前面扳、测量相应的输出电流为4mA、8mA、12mA、16mA、20mA，如不对应，则调整电位器GA。
（4）在通道校验单上填写相应的校验数据。
（5）调整完成后恢复正常。
2）技术要求
（1）工具使用方法得当。
（2）操作步骤正确。
（3）校验符合要求。
（4）符合安全规范。
3）考试规定说明
（1）如操作违章，将停止考试。
（2）有专人监考，需要协助可口头向考评员说明。
（3）按100分进行评分，然后按鉴定比重20%进行折算。

抽签号：________
评分记录表

姓名：__________ 性别：_____ 劳动合同号：___________ 单位 ____________________

试题名称：本特利3300/16振动监测仪通道校验 考试时间：40min
序号
考核项目
评分要素
配分
评分标准
检验结果
扣分
得分
备注
1
准备工作
必须穿戴劳动保护用品
3
未穿戴或穿戴不规范扣1—3分

检查工具、材料是否准备齐全
2
未检查每项扣1分

工具、材料使用正确
2
不正确每项扣1分

开好作业票
3
没开作业票扣3分

2
校验
接线正确
10
操作不正确每次扣2分

校验步骤正确
10
不正确每项扣2分

信号输入、面板显示和卡件输出一致
15
不一致每次扣5分

校验方法正确
10
方法不正确扣10分

操作不熟练每次扣2分

恢复通道接线
10
未恢复接线扣5—10分

恢复前面板
10
未恢复前面板扣5—10分

3
校验记录
校验记录正确
10
不正确每处扣2分

4
清理现场
作业完毕清理现场
3
不清理扣3分

校验完成后现场恢复原状
2
现场未恢复原状扣2分

5
安全文明生产
严格按操作规程操作
从总分中扣除
违反一项操作规程扣5分，严重的停止操作

严格遵守环保要求

在规定时间内完成操作
每超1min扣5分，超过3min停止操作

总 计
100

考评员签字： 年 月 日

二、BA002 本特利3300系列振动探头校验
1．准备要求
1）场地准备
（1）现场安全设施齐全、规范、无干扰。
（2）振动探头完好，性能良好。
（3）所需校验设备、前置器、延伸线等。
（4）现场提供220VAC和24VDC电源。
2）设备准备
序号
名 称
规 格
单位
数量
备 注
1
本特利3300系列振动探头
鉴定站指定
台
1
能正常工作
2
校验设备
鉴定站指定
套
1
TK3—2
3
信号线
鉴定站指定

3）工具考生自带
4）测量技能说明
本项目主要测量考生对本特利3300系列探头振动校验等的综合能力。
2．操作要求及时限
（1）必须穿戴劳动保护用品。
（2）必备的工具、设备、材料准备齐全。
（3）准备时间：5min。
（4）操作时间：40min。
（5）提前完成操作不加分，超过规定时间按规定标准评分。
3．操作程序及说明
1）操作步骤
（1）将振动探头安装在振动校验台上，振动探头和被测物体之间设定一个额定间隙（间隙电压2V）。
（2）将振动探头、延伸线、前置器正确连接。
（3）在前置器的-24V和CON端子上连接电源。
（4）标准电压表直流电压档接至前置器的CON和VT端子上。
（5）记录当前标准电压表和千分尺振动校验台的读数。
（6）调整振动校验台的螺母，前后移动千分尺与振动探头的间隙，每移动20μm记录标准电压表读数一次。
（7）根据测得的数据画出间隙和间隙电压的关系特性图，看线性是否和标准一致。
（8）完成校验后恢复正常。
（9）在振动探头校验单上填写相应的校验记录。
2）技术要求
（1）工具使用方法得当。
（2）操作步骤正确。
（3）校验符合要求。
（4）符合安全规范。
3）考试规定说明
（1）如操作违章，将停止考试。
（2）按100分进行评分，然后按鉴定比重20%进行折算。

抽签号：________
评分记录表

姓名：__________ 性别：_____ 劳动合同号：___________ 单位 ____________________

试题名称：本特利3300系列振动探头校验 考试时间：40min

序号
考核项目
评分要素
配分
评分标准
检验结果
扣分
得分
备注
1
准备工作
必须穿戴劳动保护用品
3
未穿戴或穿戴不规范扣1—3分

检查工具、材料是否准备齐全
2
未检查每项扣1分

工具、材料使用正确
2
不正确每项扣1分

开好作业票
3
未开作业票扣3分

2
校验
接线正确
10
不正确扣10分

千分尺与探头间隙调整
15
调整不正确每次扣3—15分

固定振动探头
10
固定不正确每次扣2分

校验步骤正确
20
不正确每次扣5分

正确画出间隙和间隙电压特性图
10
不正确每点扣2分

3
校验记录
校验记录正确
10
不正确每处扣2分

4
其他
方法正确、操作熟练
10
工具使用或校验不熟练每处扣2分

5
清理现场
作业完毕清理现场
3
不清理扣3分

校验完成后现场恢复原状
2
现场未恢复原状扣2分

6
安全文明生产
严格按操作规程操作
从总分中扣除
违反一项操作规程扣5分，严重的停止操作

严格遵守环保要求

在规定时间内完成操作
每超1min扣5分，超过3min停止操作

总 计
100

考评员签字： 年 月 日

三、BA003 长行程执行机构的校验
1．准备要求
1）场地准备
（1）现场安全设施齐全、规范、无干扰。
（2）现场有合格的气源。
2）设备准备
序号
名 称
规 格
单位
数量
备 注
1
长行程执行机构
鉴定站指定
台
1

2
校验设备
鉴定站指定
台
1
鉴定站配校验软管
3
气动阀门定位器
鉴定站指定

定位器安装合格
注：气源压力满足长行程执行机构的要求。
3） 工具准备
序号
名 称
规 格
单位
数量
备 注
1
活动扳手
12＂
把
2
鉴定站准备
2
活动扳手
10＂
把
2
鉴定站准备
3
活动扳手
6＂
把
2
鉴定站准备
注：其他工具考生自带。
4） 测量技能说明
本项目主要测量考生校验长行程执行机构的技能。
2．操作要求及时限
（1）必须穿戴劳动保护用品。
（2）必备的工具、设备、材料准备齐全。
（3）准备时间：5min。
（4）操作时间：40min。
（5）提前完成操作不加分，超过规定时间按规定标准评分。
3．操作程序及说明
1）操作内容
（1）正确连接校验台气源、校验台输出到定位器输入信号。
（2）正确使用校验台。
（3）线性校验。
（4）转角与线性度调整。
（5）空载及满截全行程时间试验。
2）技术要求
（1）工具使用方法得当。
（2）操作步骤正确。
（3）非线性误差不得超过±1.5%。
（4）空载全行程时间5—10s。
（5）输出转角0°—90°。
（6）变差：不超过输出转角1%。
（7）灵敏度：30kPa、60kPa、90kPa三点信号变化值不应超过0.4kPa。
3）考试规定说明
（1）如操作违章，将停止考试。
（2）有专人监护，需要协助可口头向考评员说明。
（3）按100分进行评分，然后按鉴定比重20%进行折算。
抽签号：________
评分记录表
姓名：__________ 性别：_____ 劳动合同号：___________ 单位 ____________________
试题名称：长行程执行机构的校验 考试时间：40min
序号
考核项目
评分要素
配分
评分标准
检验结果
扣分
得分
备注
1
准备
工作
必须穿戴劳动保护用品
3
未穿戴或穿戴不规范扣1—3分

检查工具、材料是否准备齐全
2
未检查每项扣1分

工具、材料使用正确
2
使用不正确每项扣1分

开好作业票
3
没开作业票扣3分

2
校验台使用
校验全气源压力检查
3
未检查每项扣5分

校验台信号给定旋扭处于自由状态
3
位置不合适每项扣3分

校验台连接正确
4
连接不正确每次扣1—3分

3
线性
校验
活塞位置调整；零点调整；活塞范围调整
20
方法不正确每次扣5—10分

4
转角
信号20—100kPa变化，转角符合要求
10
操作顺序不正确每次扣5分；不符合要求每项扣1—10分

5
空载全行程时间
信号20—100kPa变化不超过10s：信号100—20kPa变化不超过10 s
10
不符合要求每项扣3分

6
满载
时间
信号20—100kPa变化不超过30s：信号100—20kPa变化不超过30 s
10
不符合要求每项扣3分

7
变差
不超过输出转角1%
5
不符合要求每项扣1—3分

8
灵敏度
30kPa、60kPa、90kPa三点信号变化值不应超过0.4kPa
10
不符合要求每项扣2—10分

9
填写校验记录
填写校验记录正确
10
不正确每处扣2分

10
清理
现场
校验完成后现场恢复原状
3
现场未恢复原状扣3分

作业完毕清理现场
2
不清理扣2分

11
安全文明生产
严格按操作规程操作
从总分中扣除
违反一项操作规程扣5分，严重的停止操作

严格遵守环保要求

在规定时间内完成操作
每超1min扣5分，超过3min停止操作

总 计
100

考评员签字： 年 月 日
四、BA004 装置开工前，自保和报警系统的联动校验（模拟）
1．准备要求
1）场地准备
（1）现场安全设施齐全、规范、无干扰。
（2）照明良好，光线充足。
2）设备准备
序号
名 称
规 格
单位
数量
备 注
1
对讲机

台
1
鉴定站准备
3）工具准备
序号
名 称
规 格
单位
数量
备 注
1
万用表
DT—890
块
1
考生准备
2
扳手
12＂
把
1
考生准备
3
平口螺丝刀
6＂
把
1
考生准备
4
梅花螺丝刀
6＂
把
1
考生准备

4） 测量技能说明
本项目主要测量考生掌握装置开工前自保和报警系统的联动校验的综合能力。
2．操作要求及时限
（1）必须穿戴劳动保护用品。
（2）必备的工具、设备、材料准备齐全。
（3）准备时间：5min。
（4）操作时间：50min。
（5）提前完成操作不加分，超过规定时间按规定标准评分。
3．操作程序及说明
1）操作内容
（1）检查供电：检查自保报警系统供电是否正常，现场快速切断阀电源是否正常。
（2）联校：对现场快速切断阀进行单校，检查报警指示灯是否正常，按联锁级别及工艺条件逐个对快开阀进行联校。
2）技术要求
（1）操作步骤正确。
（2）注意模拟时不要误动现场现场仪表操作按钮。
（3）符合安全规范。
3）考试规定说明
（1）如操作违章，将停止考试。
（2）按100分进行评分，然后按鉴定比重20%进行折算。
（3）模拟操作，以操作过程与操作标准进行评分。

抽签号：________
评分记录表

姓名：__________ 性别：_____ 劳动合同号：___________ 单位 ____________________

试题名称：装置开工前。自保和报警系统的联动校验（模拟） 考试时间：30min

序号
考核项目
评分要素
配分
评分标准
检验结果
扣分
得分
备注
1
准备工作
必须穿戴劳动保护用品
5
未穿戴或穿戴不规范扣2—5分

正确选择工、器具
10
选错一件扣2分

联系工艺相关人员参加联校
10
没联系工艺相关人员不得分

联系供电相关人员
10
没联系工艺相关人员不得分

2
检查供电
检查自保报警系统供电是否正常
10
没做检查不得分

现场快速切断阀电源是否正常
10
没做检查不得分

3
联校
对现场快速切断阀进行单校
10
不会单调不得分

检查报警指示灯是否正常
10
没做检查不得分

按联锁级别及工艺条件逐个对快开阀进行调校
20
不会调校不得分

4
正确使用工、量具
正确使用工、量具
5
使用不正确一次扣2分

5
安全文明生产
严格按操作规程操作
从总分中扣除
违反一项操作规程扣5分，严重的停止操作

严格遵守环保要求

在规定时间内完成操作
每超1min扣5分，超过3min停止操作

总 计
100

考评员签字： 年 月 日

五、BA005 气动调节蝶阀校验（带电气阀门定位器）
1．准备要求
1）场地准备
（1）现场气动调节蝶阀一台（带电气阀门定位器）。
（2）现场安全设施齐全、规范、无干扰。
（3）现场有合格的气源。
2）设备准备
序号
名 称
规 格
单位
数量
备 注
1
气动调节蝶阀带电气 阀门定位器
鉴定站准备
台
1
阀门定位器 安装合格
2
校验台、信号发生器
鉴定站准备
台
1
鉴定站配校验教育
3）工具准备
序号
名 称
规 格
单位
数量
备 注
1
活动扳手
12＂
把
2
鉴定站准备
2
活动扳手
10＂
把
2
鉴定站准备
3
活动扳手
6＂
把
2
鉴定站准备
注：其他工具考生自带。
4） 测量技能说明
本项目主要测量考生的校验技能。
2．操作要求及时限
（1）必须穿戴劳动保护用品。
（2）必备的工具、设备、材料准备齐全。
（3）准备时间：5min。
（4）操作时间：40min。
（5）提前完成操作不加分，超过规定时间按规定标准评分。
3．操作程序及说明
1）操作内容
（1）正确连接校验台气源。
（2）正确使用校验台。
（3）正行程校验。
（4）反行程校验。
（5）电气阀门定位器校验。
2）技术要求
（1）工具使用方法得当。
（2）操作步骤正确。
（3）非线性偏差不得超过±1%。
（4）灵敏限不得超过0.3%。
（5）反行程变差不得超过1%。
（6）电气阀门定位器精度符合技术要求。
3）考试规定说明
（1）如操作违章，将停止考试。
（2）有专人监护，需要协助可口头向考评员说明。
（3）按100分进行评分，然后按鉴定比重30%进行折算。

抽签号：________
评分记录表

姓名：__________ 性别：_____ 劳动合同号：___________ 单位 ____________________

试题名称：气动调节蝶阀校验（带电气阀门定位器） 考试时间：40min
序号
考核
项目
评分要素
配分
评分标准
检验结果
扣分
得分
备注
1
准备
工作
必须穿戴劳动保护用品
3
未穿戴或穿戴不规范扣1—3分

检查工具、材料是否准备齐全
3
未检查每项扣1分

工具、材料使用正确
3
不正确每项扣1分

开好作业票
3
没开作业票扣3分

2
校验台使用
校验台气源压力检查
4
未检查扣4分

校验台信号给定旋钮处于自由状态
4
位置不合适扣4分

校验台连接正确
5
连接不正确扣5分

3
校验
正、反行程校验
30
校验方法不正确每次扣10分

电气阀门定位器
5
调零不符合技术要求扣5分

5
范围不符合技术要求扣5分

4
灵敏限的测定
信号增加（减少）变化量测定
15
操作顺序不正确每次扣5分

5
填写校验记录
填写校验记录正确
10
不正确每处扣2分

6
其他
操作熟练
5
操作不熟练每次扣1—5分

7
清理
现场
校验完成后现场恢复原状
3
现场未恢复原状扣3分

作业完毕后清理现场
2
不清理扣2分

8
安全文明生产
严格按操作规程操作
从总分中扣除
违反一项操作规程扣5分，严重的停止操作

严格遵守环保要求

在规定时间内完成操作
每超1min扣5分，超过3min停止操作

总 计
100

考评员签字： 年 月 日

六、BA006 电容式料位计的校验
1．准备要求
1）场地准备
（1）考场各项安全设施齐全、规范、无干扰。
（2）照明良好，光线充足。
2）设备准备
序号
名 称
规 格
单位
数量
备 注
1
电容式料位计
不限
台
1
鉴定站准备
2
自动化仪表校验仪
自定
台
1
考生准备
3）工具准备
序号
名 称
规 格
单位
数量
备 注
1
料 斗
自定

鉴定站准备
2
固体物料
不限

若干
鉴定站准备
3
导线
不限
m
若干
鉴定站准备
4）工具准备
序号
名 称
规 格
单位
数量
备 注
1
螺丝刀
一字
把
1
考生准备
2
尖嘴钳
自定
把
1
考生准备
3
螺丝刀
十字
把
1
考生准备

5） 测量技能说明
本项目主要测量考生对电容式料位计校验基本技能的掌握情况。
2．操作要求及时限
（1）必须穿戴劳动保护用品。
（2）必备的工具、材料准备齐全。
（3）校验后仪表达到精度及量程范围要求。
（4）开关通断动作符合规范要求。
（5）准备时间：5min。
（6）操作时间：40min。
（7）提前完成操作不加分，超过规定时间按规定标准评分。
3．操作程序及说明
1）操作内容
（1）外观检查完好无损。
（2）电气绝缘检查符合要求。
（3）仪表上电，物料低于探头，按标准按钮直至校准指示灯亮，然后断开按钮，这时校验指示灯应灭。
（4）升高物位使料位触及探头，对上下限报警、继电器动作状态、指示灯熄灭等若没有反应，必须提高灵敏度，降低料位后若指示灯仍无反应，降低灵敏度继续检查校验。
（5）若被测介质的导电性特别高时，必须在料位下降到低于探头后，重新进行校准，以消除粘附层影响。
（6）填写校验报告。
（7）拆除校验设施。
（8）清理现场。
2）技术要求
（1）工具使用方法得当。
（2）操作步骤正确。
（3）仪表调试精度符合要求。
（4）符合安全规范。
3）考试规定说明
（1）如操作违章，将停止考试。
（2）有专人监护，需要协助可口头向考评员说明。
（3）按100分进行评分，然后按鉴定比重20%进行折算。

抽签号：________
评分记录表

姓名：__________ 性别：_____ 劳动合同号：___________ 单位 ____________________

试题名称：电容式料位计的校验 考试时间：40min

序号
考核
项目
评分要素
配分
评分标准
检验结果
扣分
得分
备注
1
准备
工作
必须穿戴劳动保护用品
5
未穿戴或穿戴不规范扣2—5分

检查工具、材料是否准备齐全
5
未检查每项扣1分

工具、材料使用正确
5
不正确每项扣2分

2
外围
检查
外观检查完好无损
5
检查不仔细每处扣2分

电气绝缘检查符合要求
15
检查未按规范要求扣5—15分

3
仪表
校验
物料低于探头校验
20
未达到要求扣5—20分

升高料位到触及探头校验
20
未达到要求扣5—15分

若被测介质的导电性特别高时，料位下降到低于探头后，重新进行校准
15
未达到要求扣5—15分

填写校验报告
5
填写错误每处扣1分

4
清理
现场
校验完毕后拆除检验设施
3
没有拆除扣3分

清理现场
2
清理不彻底扣2分

5
安全文明生产
严格按操作规程操作
从总分中扣除
违反一项操作规程扣5分，严重的停止操作

严格遵守环保要求

在规定时间内完成操作
每超1min扣5分，超过3min停止操作

总 计
100

考评员签字： 年 月 日

七、BB001 差压变送器的安装
1．准备要求
1） 场地准备
（1）指定现场—差压变送器安装装置或由实验装置模拟。
（2）室内、室外安全设施齐全、规范、无干扰。
2）设备准备
序号
名 称
规 格
单位
数量
备 注
1
差压变送器
鉴定站指定
台
1
鉴定站准备
2
指定现场安装装置
鉴定站指定
厌
1
鉴定站准备
3）材料准备
序号
名 称
规 格
单位
数量
备 注
1
差压变送器安装配件
与差压变送器配套
套
1
鉴定站准备
2
垫片
与活结配套
个
2
鉴定站准备
3
生料带

卷
1
鉴定站准备
4）工具准备
序号
名 称
规 格
单位
数量
备 注
1
螺丝刀
一字
把
1
鉴定站准备
2
扳手
10＂
把
1
鉴定站准备
3
扳手
12＂
把
1
鉴定站准备

扳手
6＂
把
1
鉴定站准备

5） 测量技能说明
本项目主要测量考生接线、使用扳手及安装仪表的综合能力。
2．操作要求及时限
（1）必须穿戴劳动保护用品。
（2）必备的工具、设备、材料准备齐全。
（3）准备时间：5min。
（4）操作时间：40min。
（5）提前完成操作不加分，超过规定时间按规定标准评分。
3．操作程序及说明
1）操作内容
（1）在安装托盘上安装变送器，拧上坚固螺栓。
（2）将变送器用U形螺栓固定在现场安装架上。
（3）将导压管与变送器连接。
（4）将工作电（气）源与变送器的接线端连接。
（5）检查各连接牢固，密封良好，平稳美观。
（6）先打开变送器阀组的平衡阀，再缓慢打开高、低压侧工作阀。
（7）关闭平衡阀，变送器投入使用。
（8）清理现场。
2）技术要求
（1）工具使用方法得当。
（2）操作步骤正确。
（3）安装位置符合要求。
（4）符合安全规范。
3）考试规定说明
（1）如操作违章，将停止考试。
（2）有专人监护，需要协助可口头向考评员说明。
（3）按100分进行评分，然后按鉴定比重30%进行折算。

抽签号：________
评分记录表

姓名：__________ 性别：_____ 劳动合同号：___________ 单位 ____________________
试题名称：差压变送器的安装 考试时间：40min
序号
考核项目
评分要素
配分
评分标准
检验结果
扣分
得分
备注
1
准备工作
必须穿戴劳动保护用品
5
未穿戴或穿戴不规范扣2—5分

工具、设备、材料是否准备齐全
5
每少一件扣1分

工具、材料使用正确
5
不正确每项扣1分

开好作业票
5
没开作业票扣5分

2
安装差压变送器
在安装托盘上安装变送器，拧上坚固螺栓，缠生料带，安装好小法兰及接头
5
未拧紧扣5分

5
未安装小法兰及接头扣5分

5
缠生料带方向不正确扣5分

5
工作不熟练扣5分

将变送器用U形螺栓固定在现场安装架上
5
位置不合适扣5分

5
安装不牢固扣5分

3
与导压管连接
垂直或水平将导压管的高压侧与变送器的“H”侧连接
5
连接不正确扣5分

5
未加垫片扣5分

垂直或水平将导压管的高压侧与变送器的“L”侧连接
5
连接不正确扣5分

5
未加垫片扣5分

4
连接
电（气）源
连接正确
5
连接不正确扣5分

5
检查
检查各连接牢固，密封良好，平稳美观
10
未检查每处扣5分

6
启用
启用顺序正确
5
未检查每处扣5分

操作熟练
5
操作不熟练扣1—5分

7
清理现场
作业完毕清理现场
3
不清理扣3分

投用后无泄漏
2
有泄漏扣2分

8
安全文明生产
严格按操作规程操作
从总分中扣除
违反一项操作规程扣5分，严重的停止操作

严格遵守环保要求

在规定时间内完成操作
每超1min扣5分，超过3min停止操作

总 计
100

考评员签字： 年 月 日
八、BB002 标准孔板安装前的检查
1．准备要求
1）场地准备
（1）仪表维修间。
（2）安全设施齐全、规范、无干扰。
2）设备准备
序号
名 称
规 格
单位
数量
备 注
1
标准节流装置
不限
台
1
鉴定站准备
3）工具准备
序号
名 称
规 格
单位
数量
备 注
1
卷尺
3m
把
1
考生准备
2
游标卡尺

把
1
考生准备
3
计算器

个
1
考生准备

4） 测量技能说明
本项目主要鉴定考生对节流装置的认知能力。
2．操作要求及时限
（1）必须穿戴劳动保护用品。
（2）必备的工具、材料准备齐全。
（3）检查后的节流装置能够满足实际使用要求。
（4）准备时间：5min。
（5）操作时间：40min。
（6）提前完成操作不加分，超过规定时间按规定标准评分。
3．操作程序及说明
1）操作内容
（1）按题目要求核对节流件的形式、材料及有关尺寸应符合设计。
（2）按照计算书上的数据复查d、D尺寸。
（3）计算流量与差压的对应关系是否符合设计要求。
（4）孔板入口边缘应尖锐、无伤痕、无毛刺。
（5）清理现场。
2）技术要求
（1）工具使用方法得当。
（2）操作步骤正确。
（3）仪表检查验收后符合要求。
（4）符合安全规范。
3）考试规定说明
（1）如操作违章，将停止考试。
（2）有专人监护，需要协助可口头向考评员说明。
（3）按100分进行评分，然后按鉴定比重30%进行折算。

抽签号：________
评分记录表

姓名：__________ 性别：_____ 劳动合同号：___________ 单位 ____________________

试题名称： 标准孔板安装前的检查
