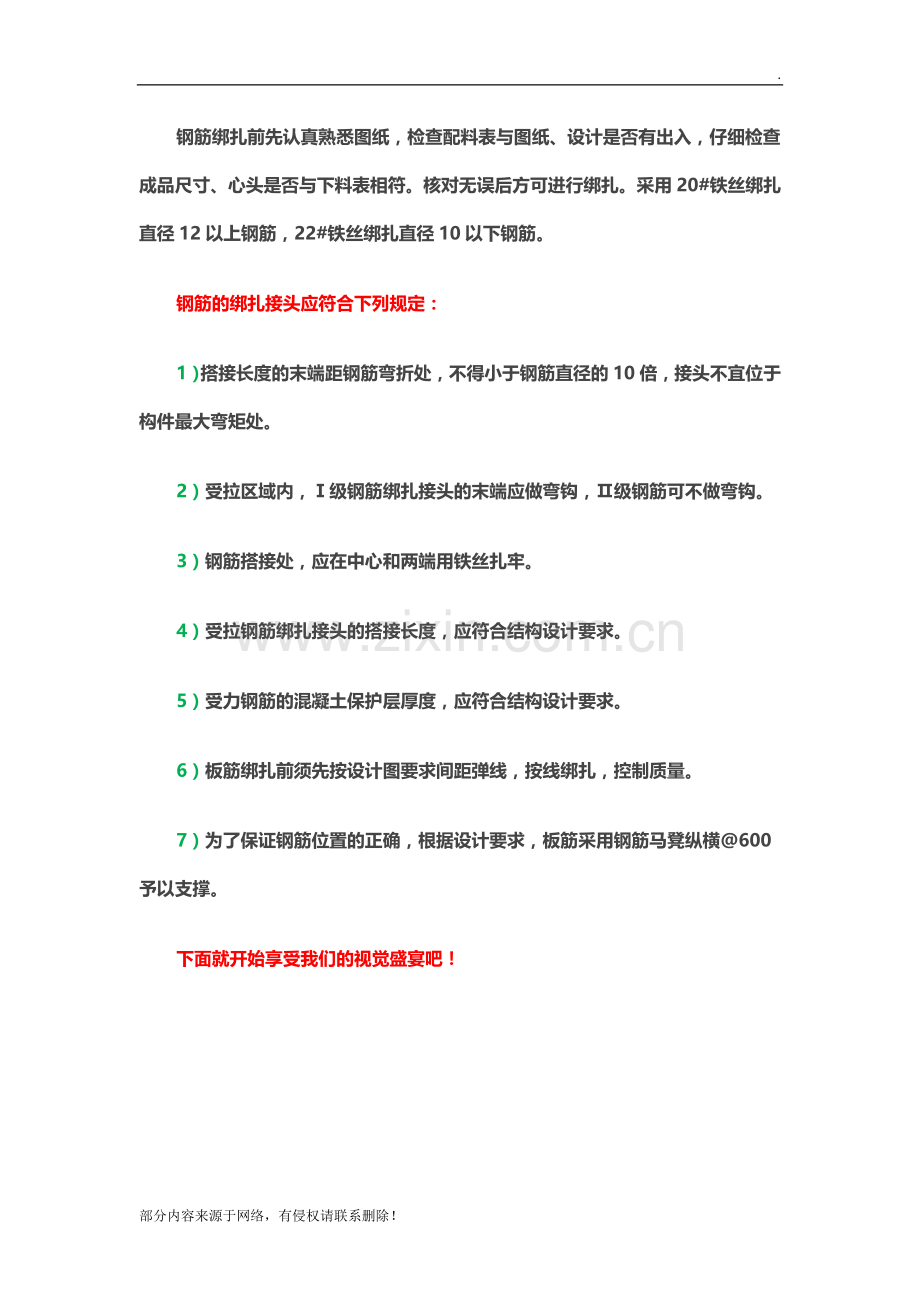

钢筋绑扎前先认真熟悉图纸，检查配料表与图纸、设计是否有出入，仔细检查成品尺寸、心头是否与下料表相符。核对无误后方可进行绑扎。采用20#铁丝绑扎直径12以上钢筋，22#铁丝绑扎直径10以下钢筋。
钢筋的绑扎接头应符合下列规定：
1）搭接长度的末端距钢筋弯折处，不得小于钢筋直径的10倍，接头不宜位于构件最大弯矩处。
2）受拉区域内，Ⅰ级钢筋绑扎接头的末端应做弯钩，Ⅱ级钢筋可不做弯钩。
3）钢筋搭接处，应在中心和两端用铁丝扎牢。
4）受拉钢筋绑扎接头的搭接长度，应符合结构设计要求。
5）受力钢筋的混凝土保护层厚度，应符合结构设计要求。
6）板筋绑扎前须先按设计图要求间距弹线，按线绑扎，控制质量。
7）为了保证钢筋位置的正确，根据设计要求，板筋采用钢筋马凳纵横@600予以支撑。

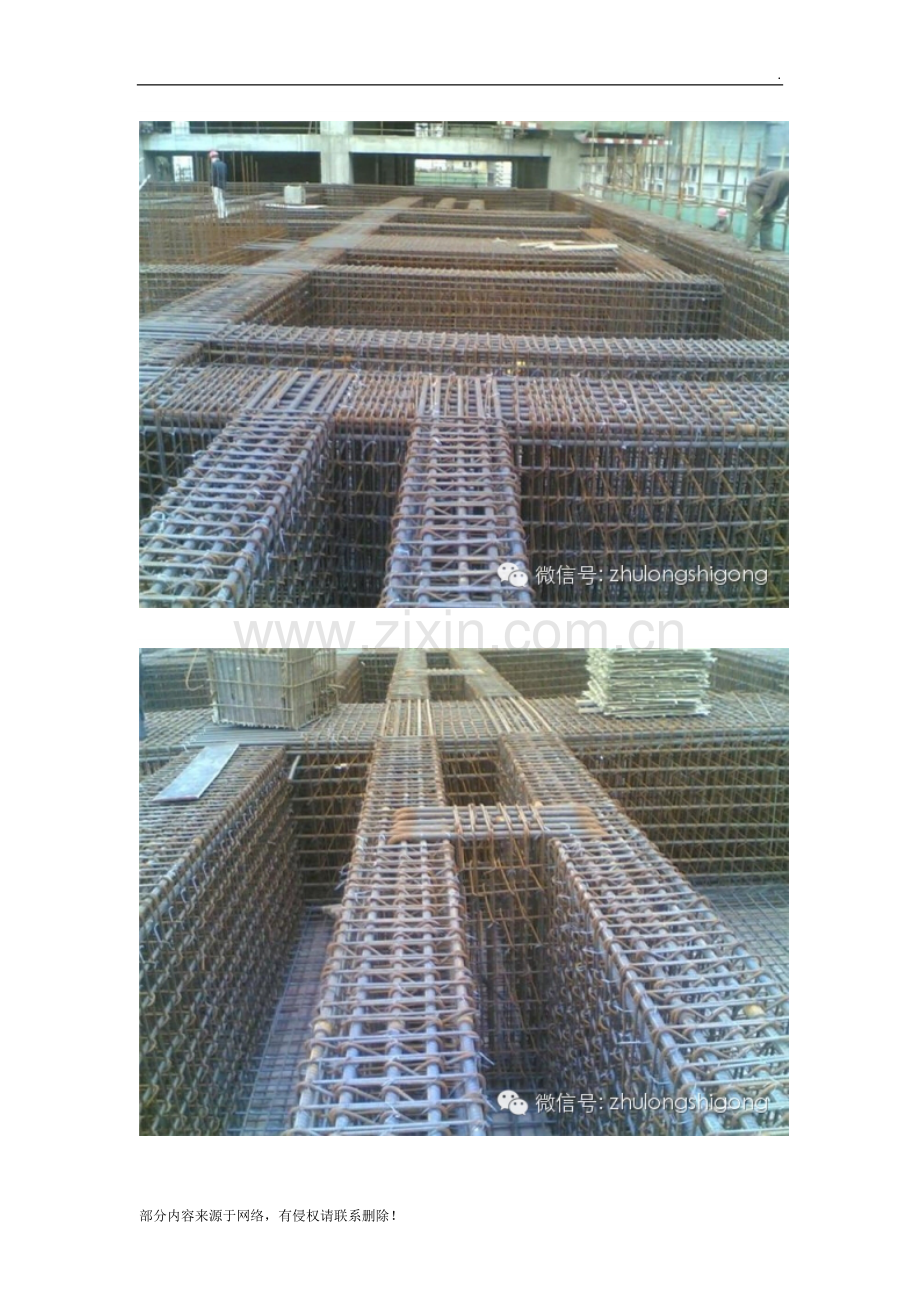

下面就开始享受我们的视觉盛宴吧！
