文明施工标准示范图集
一、大门
施工现场出入口必须设置大门，大门应使用不透明的硬质材料制作。大门的骨架应采用相应的扁/方管，宜采用铁皮刷防锈漆；大门门口必须设置门卫室和起落杆，起落杆应处于常闭状态。也可使用自动伸缩门，同样应处在常闭状态。出入口派专人值班，建立门卫值班制度。施工现场出入口应标有企业名称或标识。

大门示意图：

（注：▲图中做法及尺寸仅供参考，非硬性要求）
大门实例：

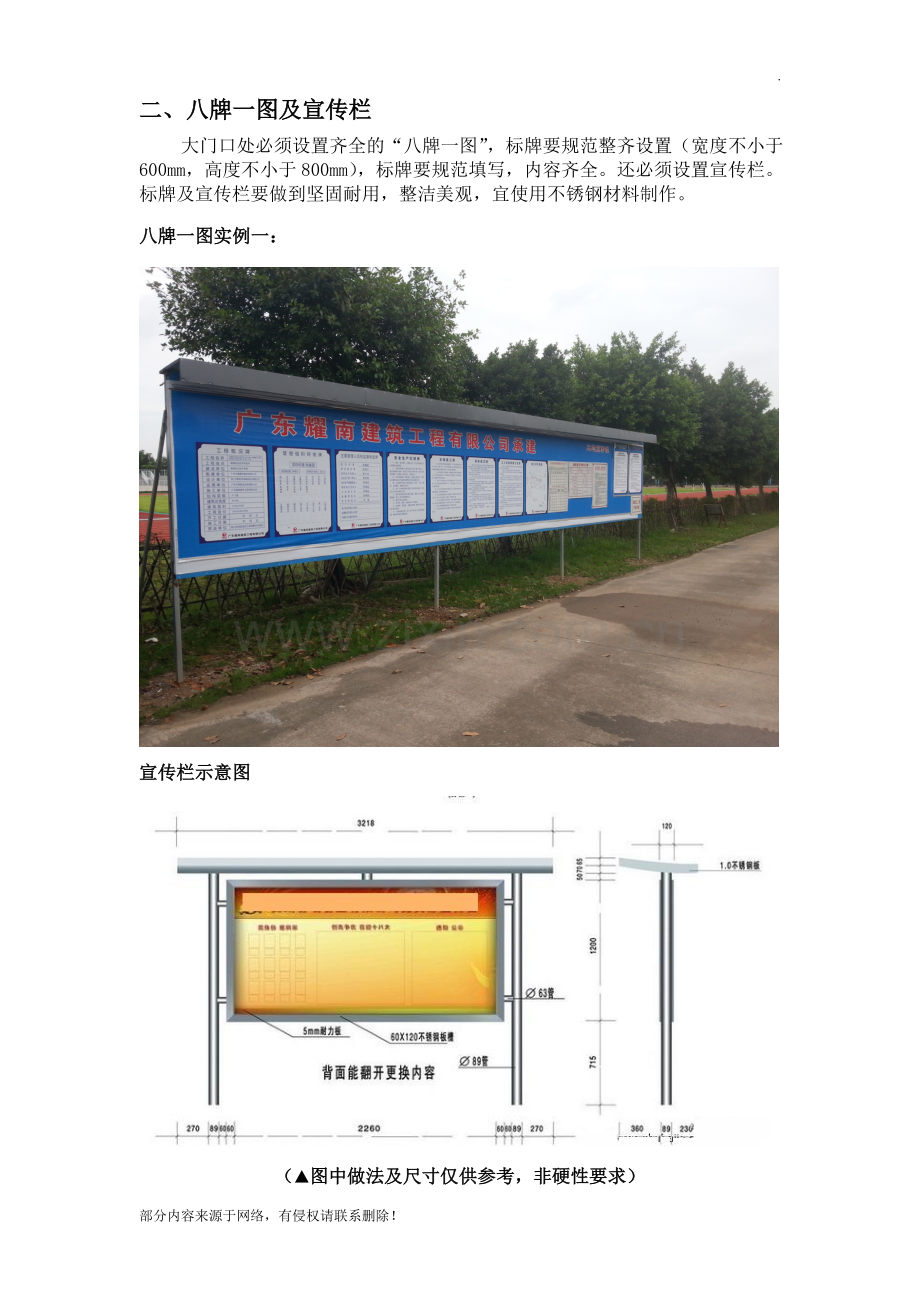

二、八牌一图及宣传栏
大门口处必须设置齐全的“八牌一图”，标牌要规范整齐设置（宽度不小于600mm，高度不小于800mm），标牌要规范填写，内容齐全。还必须设置宣传栏。标牌及宣传栏要做到坚固耐用，整洁美观，宜使用不锈钢材料制作。
八牌一图实例一：

宣传栏示意图

（▲图中做法及尺寸仅供参考，非硬性要求）
宣传栏实例：
三、围挡
工地要设置符合相关技术规范的围蔽设施，必须严格按照相关图纸施工。市区主要路段的工地周围必须设置高于2.5m的封闭围挡，一般路段的工地周围必须设置高于2.0m的封闭围挡。围挡材料要采用厚度不少于0.5mm彩色压型镀锌钢板和Q235钢管、扣件骨架，或使用砖砌体的必须里外面抹灰，围挡应沿工地四周连续设置且高度一致。围挡要做到平整美观，不得乱张贴，不得破损残缺。

砌体围挡示意图：

砌体围挡实例：

彩钢板围挡实例一：

彩钢板围挡实例二：

四、洗车槽及沉淀池
工地每个车辆出入口处都要分别设置车辆冲洗设施（包括洗车槽、排水沟、沉淀池等），车辆冲洗设施必须按照不低于顺德区美城行动实施细则《施工现场车辆洗车槽参考图》、《施工现场车辆沉淀池参考图》的要求设置。须安排人员负责洗车，建立车辆登记冲洗制度。洗车污水不允许外流，必须全部经排水沟进入沉淀池再排入市政管网。
洗车设备应达到下列要求：保证储水池（桶）密封不渗漏，容量不小于1m³，水枪压力工作压力不小于5MPa，射程不小于6米，流量不小于10L/min。

施工现场车辆洗车槽示意图

洗车槽实例：

储水桶及洗车装置：

施工现场车辆沉淀池示意图

五、吸烟区、茶水间
吸烟区和茶水间应依照施工现场总平面布置图设置，且必须与卫生间、垃圾池等污染源以及危险品仓库等危险源保持一定距离。所用的建造材料必须符合环保、消防要求，地面必须实施硬化。吸烟区应配备打火机和烟灰缸，宜设置“吸烟有害健康”警示牌；茶水间应设置足够容量的饮用电热水器或密封式保温桶，保证热水充足供应，供应时间应覆盖工作时间。茶水间给水必须符合饮用水卫生标准，给水管材料必须符合环保、卫生要求。采用全自动电热水器供应热水的，在投入使用之前必须先对给水管道和热水器彻底冲洗干净；采用密封式保温桶供应热水的，要加盖加锁保持卫生清洁。应设置足够的休息桌椅供工人休憩。
吸烟区、茶水间实例一：

吸烟区、茶水间实例二：

六、材料堆放
施工现场各种建筑材料、构件、设备、机具等必须按照施工现场总平面布置图划定的区域根据生产厂家、品种、规格、生产日期等分门别类堆放整齐，并设置统一的材料标识牌。材料堆放区须采取隔离措施。禁止混放或在施工现场外擅自占道堆放建筑材料和建筑垃圾，建筑垃圾和生活垃圾不得混放。工地要有专用渣土堆放场地，要有覆盖等防尘措施，要配备渣土排放管理人员。危险化学品及易燃易爆物品必须按照其性质设置专用库房分类存放，不得露天堆积。施工现场存放的油料和化学溶剂等物品须设有专门的库房，地面要做防渗漏处理。废弃的油料和化学溶剂要集中处理，不得随意倾倒。
一.材料标识牌

▲标识牌示意图
标识牌实例▶

材料标识牌应采用硬质材料制作， 由专人负责填写，并保持洁净。至少应包含下列内容：（1） 材料名称；（2） 规格型号；（3） 数量；（4） 生产厂家；（5）进货日期；（6） 检验状态。
二.建筑材料堆放标化图解

木枋、夹板堆放要求：硬化地面及不积水，上盖下垫，堆放限高≤1.5米。

钢筋线材堆放要求：场地硬化地面及不积水，不同型号的钢筋用槽钢分隔，每种型号钢筋分别挂醒目标识牌，堆放限高3捆。

钢管堆放要求：场地硬化地面及不积水，上盖下垫，堆放限高≤1.2米

渣土、砂子等散体物料堆放要求：场地硬化地面不积水，三边设置≥20cm厚，高1.0米的砖墙挡隔，防止跟其它材料交叉污染，堆放高度不能超过砖墙高度。建议可采用砼预制块代替砖砌矮墙。必要时采用覆盖、晒水等降尘措施。
