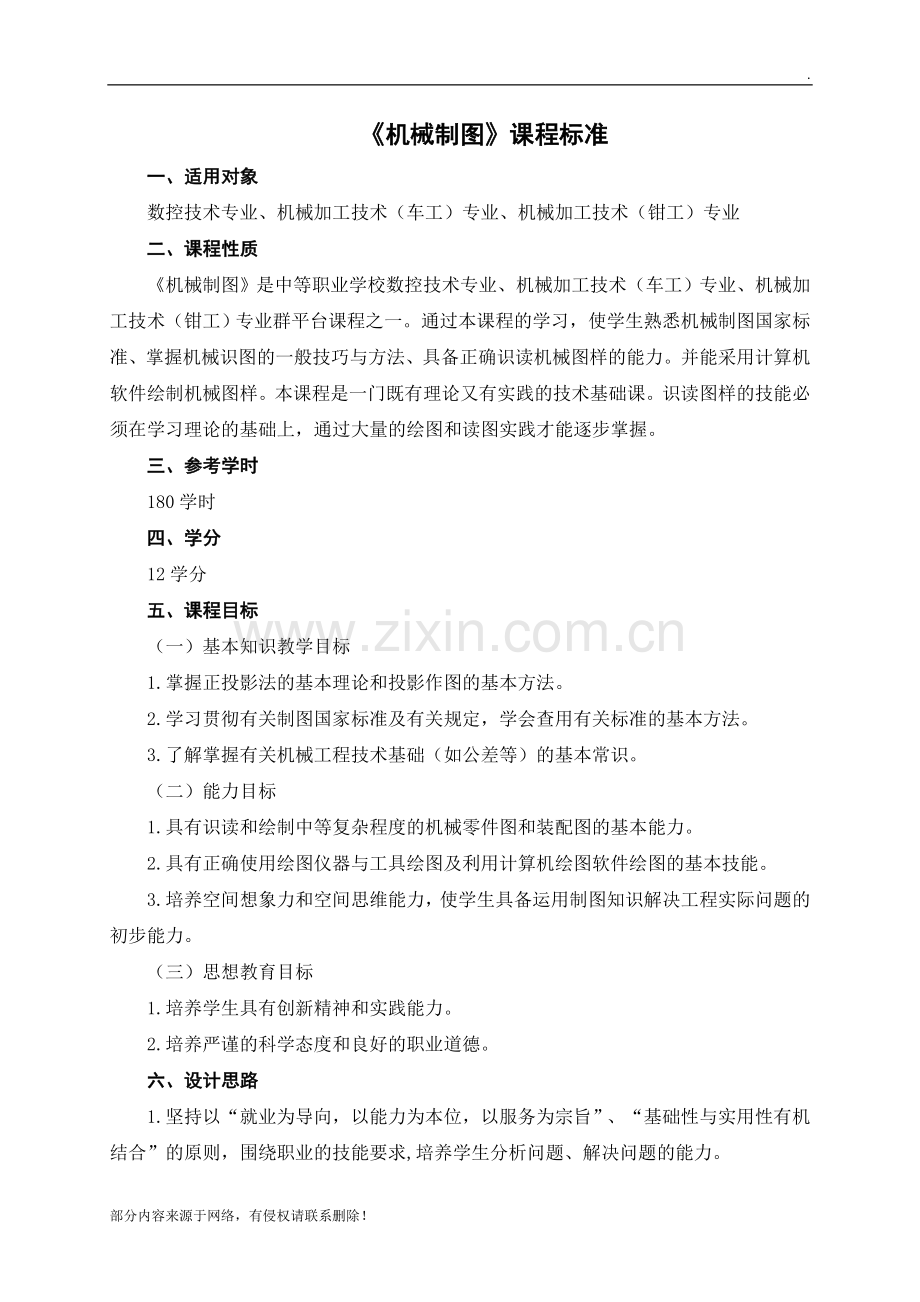

《机械制图》课程标准
一、适用对象
数控技术专业、机械加工技术（车工）专业、机械加工技术（钳工）专业
二、课程性质
《机械制图》是中等职业学校数控技术专业、机械加工技术（车工）专业、机械加工技术（钳工）专业群平台课程之一。通过本课程的学习，使学生熟悉机械制图国家标准、掌握机械识图的一般技巧与方法、具备正确识读机械图样的能力。并能采用计算机软件绘制机械图样。本课程是一门既有理论又有实践的技术基础课。识读图样的技能必须在学习理论的基础上，通过大量的绘图和读图实践才能逐步掌握。
三、参考学时
180学时
四、学分
12学分
五、课程目标
（一）基本知识教学目标
1.掌握正投影法的基本理论和投影作图的基本方法。
2.学习贯彻有关制图国家标准及有关规定，学会查用有关标准的基本方法。
3.了解掌握有关机械工程技术基础（如公差等）的基本常识。
（二）能力目标
1.具有识读和绘制中等复杂程度的机械零件图和装配图的基本能力。
2.具有正确使用绘图仪器与工具绘图及利用计算机绘图软件绘图的基本技能。
3.培养空间想象力和空间思维能力，使学生具备运用制图知识解决工程实际问题的初步能力。
（三）思想教育目标
1.培养学生具有创新精神和实践能力。
2.培养严谨的科学态度和良好的职业道德。
六、设计思路
1.坚持以“就业为导向，以能力为本位，以服务为宗旨”、“基础性与实用性有机结合”的原则，围绕职业的技能要求,培养学生分析问题、解决问题的能力。
2.便于理论实践一体化教学法的应用。画法几何学时相应的减少，制图的基本技能中作业的质量要求可不象原来的严格，但必须正确。选出部分容易理解的内容如制图的基本知识、组合体的尺寸标注、零件的部分表达方法等可组织学生自学。为培养学生的空间分析问题和解决问题的能力，在画法几何综合问题方面可组织课堂讨论；为培养学生的空间想象能力创新能力，可组织学生进行构形设计练习，使理论教学与动手操作有机结合,提高了教学效率，激发了学习兴趣，真正体现理实一体化。
3.打破原有学科体系框架，采用项目驱动式有机整合。一方面，介绍用正投影法在平面上用图形表达空间形体的原理和方法，使学生学习空间思维与想象和形体表达的基本理论与方法。另一方面，介绍涉及机械设计制图的基本规定、标准和画法，查阅相关手册和国家标准的方法，使学生学习机械图样的绘制和阅读。
4.课程在每个内容实施前，先提出学习目标，再进行任务分析，使学生在学习开始就知道学习的任务和要求，引起学生的注意，之后针对相关理论知识进行介绍，方便学生的自我评价。
七、课程内容纲要
项目一：平面图形的画法
任务一：基础知识
1.制图的基本知识和技能
①熟悉制图国家标准的基本规定
    ②了解图纸幅面、格式、比例的规定。
    ③了解工程图中常用字体种类、规格及注写方法。
    ④掌握各种图线的形式、主要用途及其画法。
    ⑤掌握尺寸标注的基本规则及尺寸的组成、常见尺寸的标注方法。
    2.绘图技能
    了解常用的绘图工具，掌握其使用方法。
任务二：几何图形画法
    1.常用几何图形画法
    ①掌握等分圆周和作常见正多边形的方法。
    ②理解斜度和锥度的概念、画法及标注。
    ③掌握线段连接的作图原理和方法。
    ④了解椭圆的画法。
    2.平面图形的画法
    ①掌握平面图形的尺寸和线段分析方法。
    ②掌握平面图形的绘制方法与步骤。
    ③掌握画草图的基本方法。
项目二：三视图的画法
任务一：投影基础
1. 正投影法和三视图
①理解投影法的概念。
②掌握正投影的特性。
③掌握三视图的形成原理、三视图之间的关系及投影作图的方法和规律。
2.点、直线、平面的投影
①掌握点的三面投影及其规律、投影与其直角坐标的关系、画和读点的投影图的方法，熟悉两点的相对位置和重影点及其可见性判断。
②掌握直线的三面投影作图，理解各种位置直线的投影特性及读直线的投影图的方法、直线上点的投影。熟悉平行、相交、交叉两直线的投影。
③掌握平面的三面投影作图、理解各种位置平面的投影特性和读平面的投影图的方法。
④掌握平面上点和直线的投影。了解直线与平面相交求交点及两平面相交求交线的作图方法及可见性判断。
任务二：基本体
    ①掌握棱柱、棱锥、棱台的投影图特征和三视图画法。
    ②掌握圆柱、圆锥、圆台、圆球的投影图特征和三视图画法。
    ③掌握基本体表面求点的投影的方法。
任务三：轴测投影
    ①了解轴测投影的基本概念、轴测投影的特性、常用轴测图种类。
    ②掌握正等轴测图、斜二测图的画法。
    ③熟悉轴测草图的基本画法。
任务四：组合体
1.常见的截交线与相贯线
①了解用特殊位置平面截断棱柱和棱锥的截交线画法。
②了解特殊位置平面（平行面为主）截断圆柱、圆锥、圆球截交线画法。
③了解利用积聚性求两圆柱正交相贯线的方法。
④了解异径两圆柱正交时相贯线的近似画法。
⑤了解相贯线特殊情况的画法、截断体和相贯体的尺寸标注特点。
2.组合体
①理解组合体的组合形式和形体分析方法。
    ②掌握组合体的三视图画法。
    ③掌握组合体测绘及尺寸标注方法。
    ④掌握读组合体视图的方法与步骤。
项目三：工程图样的画法
任务一：图样的表达方法
①理解基本视图的形成、名称、配置关系及标注。
②掌握向视图、局部视图的画法。了解斜视图画法和标注。
③理解剖视的概念、剖视图种类及剖视图画法和标注的一般规定。
④掌握用单一剖切平面和相交的剖切平面作全剖视图、半剖视图和局部剖视图的画法及标注。
⑤熟悉用阶梯剖、复合剖和斜剖表达机件的方法。
⑥掌握移出断面和重合断面的画法和标注。
⑦熟悉局部放大图和其它表达方法及其应用。
⑧熟悉读剖视图的方法。
    任务二：零件图
    ①了解零件图的作用和内容。
    ②熟悉零件图的视图选择原则和方法。
    ③了解尺寸基准的概念，理解零件的尺寸标注特点。
    ④了解零件的常见工艺结构及其尺寸注法。
    ⑤了解表面粗糙度及公差、配合的基本知识、掌握其在图样上的标注方法。
    ⑥掌握零件测绘工具用法及零件测绘方法。
    ⑦掌握读零件图的方法步骤。
任务三：标准件和常用件
①了解螺纹的种类、用途和要素、掌握螺纹的规定画法和标注。
②了解常用螺纹紧固件的种类、标记及其标准查阅方法，熟悉螺纹紧固件联结画法。
③熟悉标准直齿圆柱齿轮各部分的名称及其关系，掌握单个直齿圆柱齿轮及其啮合的画法和圆柱直齿轮的测绘方法。
    ④了解直齿圆锥齿轮轮齿部分的名称和尺寸关系及规定画法。
    ⑤了解键、销的种类、标记和半圆键的标记和联结画法。
    ⑥掌握普通平键联结和销联结的画法。
    ⑦了解常用滚动轴承的类型、代号及简化画法和规定画法、圆柱螺旋压缩弹簧的规定画法。
任务四：装配图
    ①了解装配图的作用和内容。
    ②了解读装配图的方法。
项目四 计算机绘图基础
任务一 AutoCAD基本知识
①熟悉所用的绘图软件的界面及其常用工具的操作。
②掌握常用绘图环境的设置与运用。
③掌握各种命令的执行方式。
④掌握图形文件管理的基本操作。
⑤了解常用的系统配置操作。
任务二 AutoCAD常用绘图及编辑命令
①了解坐标系的概念及运用，掌握常用坐标的输入方式和方法。
②掌握图层、线型、颜色、等对象特性的设置与修改。
③掌握各种点的绘制方法。
④掌握各种直线的绘制方法。
⑤掌握圆、椭圆及圆弧的绘制方法。
⑥掌握矩形和多边形的绘制方法。
⑦ 掌握删除、修剪、延伸的操作方法。
⑧ 掌握断开、加长、圆角、倒角、分解的操作方法。
⑨ 掌握移动、旋转、缩放、对齐的操作方法。
⑩ 掌握复制、镜像、阵列、偏移的操作方法。
任务三 二维图形绘制
①掌握创建图层，设置图层颜色、线型、线宽等属性。
②掌握改变对象所在的图层、颜色、线型及线宽。
③掌握控制非连续线的外观。
④了解观察图形的各种方法。
⑤掌握绘制复杂平面图形的一般方法。
⑥掌握创建面域及面域间的布尔运算。
任务四 文本和尺寸标注
①掌握各种尺寸标注的方式与操作。
②熟悉尺寸标注样式及编辑方法。
③熟悉常见机械符号的标注途径与方法。
④熟悉文字格式、设置及其修改编辑。
⑤掌握文字标注命令的操作方法。
⑥掌握特殊字符的标注方法。
项目五：零件图绘制
任务一 轴类零件绘制
任务二 叉架类零件绘制
任务三 箱体类零件绘制
项目六 三维图形的绘制
任务一 三维实体绘图及实体造型
任务二 三维图形的编辑、尺寸标注及输入、输出
八、实施建议
1.教师必须以本课程标准开展教学，突出任务引领，实践导向的教学思想。
2.在教学模式的设计上，积极推行模块化教学，以项目驱动教学活动的开展。
九、其他说明
1.本课程标准适用于招收初中毕业生三年制中等职业学校机械、机电类专业，其它相近专业也可选用。
2.本课程标准教学内容采用项目结构，其教学内容课时可适当机动安排。
