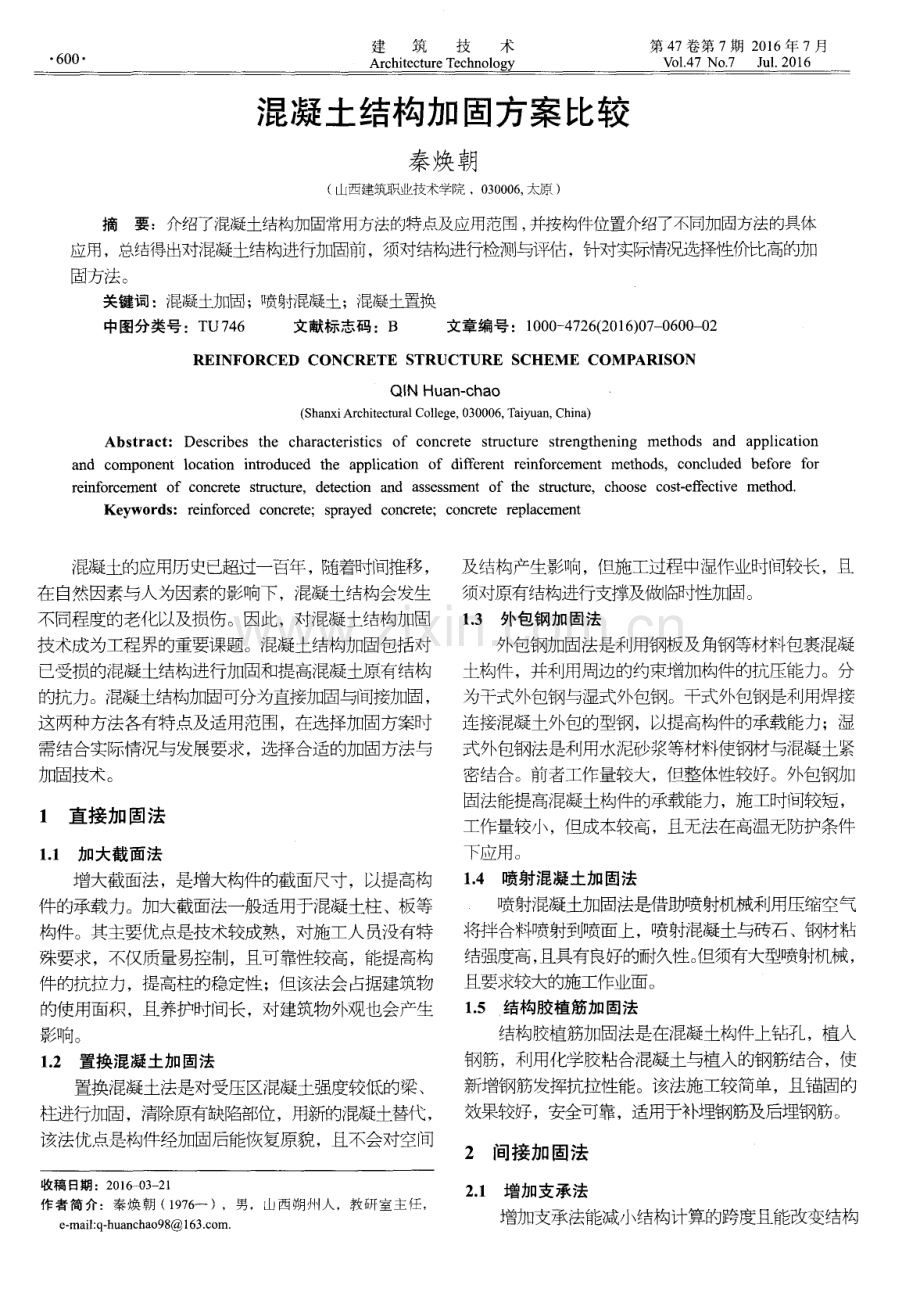

6 0 0 建 筑 技 术 Ar c hi t e c t ur e Te c h no l o gy 第 4 7卷第 7期 2 0 1 6年 7月 Vb 1 4 7 No 7 J u 1 2 0 1 6 混凝土结构加固方案比较 秦焕朝 ( 山西建筑职业技术学院 ，0 3 0 0 0 6 ， 太原 ) 摘要：介绍了混凝土结构加固常用方法的特点及应用范围 ， 并按构件位置介绍了不同加固方法的具体 应用， 总结得出对混凝土结构进行加固前， 须对结构进行检测与评估， 针对实际情况选择陛价比高的加 固方法。 关键词：混凝土加固；喷射混凝土；混凝土置换 中图分类号 ：T U7 4 6 文献标 志码 ：B 文章编号：1 0 0 0 4 7 2 6 ( 2 0 1 6 ) 0 7 0 6 0 0 0 2 REI NFORCED CONCRETE S TRUCTURE SCHEME COM P ARI S ON QI N Hu an c ha o ( S h a n x i Ar c h i t e c t u r a l Co l l e g e ， 0 3 0 0 0 6 ， T a i y u a n ， C h i n a ) Abs t r a c t ： De s c r i b e s t h e c h a r a c t e r i s t i c s o f c o n c r e t e s t r uc t u r e s t r e n g t he n i n g me t h o d s a n d a p p l i c a t i o n a nd c o mp o ne n t l o c a t i o n i n t r o d u c e d t h e a p p l i c a t i o n o f d i ffe r e n t r e i n f o r c e me n t me t h o d s ，c o n c l u d e d be f o r e f o r r e i n f o r c e me n t o f c o n c r e t e s t r u c t u r e ，d e t e c t i o n a n d a s s e s s me n t o f t h e s tr u c t u r e ，c h o o s e c o s t - e ffe c t i v e me t h o d Ke y wo r d s ：r e i n f o r c e d c o n c r e t e ； s p r a y e d c o n c r e t e ；c o n c r e t e r e p l a c e me n t 混凝土的应用历 史已超过一百年 ，随着时间推移 ， 在自然因素与人为因素的影响下，混凝土结构会发生 不同程度的老化以及损伤。因此，对混凝土结构加固 技术成为工程界的重要课题。混凝土结构加固包括对 已受损的混凝土结构进行加固和提高混凝土原有结构 的抗力。混凝土结构加固可分为直接加固与间接加固， 这两种方法各有特点及适用范围， 在选择加固方案时 需结合实际情况与发展要求，选择合适的加固方法与 加固技术。 1 直接加 固法 1 1 加大截面法 增大截面法，是增大构件的截面尺寸，以提高构 件的承载力。加大截面法一般适用于混凝土柱、板等 构件。其主要优点是技术较成熟，对施工人员没有特 殊要求，不仅质量易控制，且可靠性较高，能提高构 件的抗拉力，提高柱的稳定陛；但该法会占据建筑物 的使用面积，且养护时19 长，对建筑物外观也会产生 影响。 1 2 置换混凝土加 固法 置换混凝土法是对受压区混凝土强度较低的梁、 柱进行加固，清除原有缺陷部位，用新的混凝土替代， 该法优点是构件经加固后能恢复原貌，且不会对空间 收稿 日期 ：2 0 1 6 - 0 3 - 2 1 作者简 介：秦焕 朝 ( 1 9 7 6 一 )，男。山西朔州人，教研室主任 e ma i l ：q - h u a n c h a o 9 8 1 6 3 c o m 及结构产生影响， 但施工过程中湿作业时1司较长，且 须对原有结构进行支撑及做临时陛加固。 1 3 外包钢加固法 外包钢加固法是利用钢板及角钢等材料包裹混凝 土构件，并利用周边的约束增加构件的抗压能力。分 为干式外包钢与湿式外包钢 。干式外包钢是利用焊接 连接混凝土外包的型钢，以提高构件的承载能力；湿 式外包钢法是利用水泥砂浆等材料使钢材与混凝土紧 密结合。前者工作量较大，但整体性较好。外包钢加 固法能提高混凝土构件的承载能力，施工时间较短， 工作量较小，但成本较高，且无法在高温无防护条件 下应用。 1 4 喷射混凝土加固法 喷射混凝土加固法是借助喷射机械利用压缩空气 将拌合料喷射到喷面上，喷射混凝土与砖石、 钢材粘 结强度高， 且具有良好的耐久眭。 但须有大型喷射机械， 且要求较大的施工作业面。 1 5 结构胶植筋加 固法 结构胶植筋加固法是在混凝土构件上钻孔，植入 钢筋，利用化学皎粘合混凝土与植入的钢筋结合，使 新增钢筋发挥抗拉陛能。该法施工较简单，且锚固的 效果较好，安全可靠，适用于补埋钢筋及后埋钢筋。 2 间接加 固法 2 1 增加支承法 增加支承法能减小结构计算的跨度且能改变结构 2 0 1 6 年 7月 秦焕朝 ：混凝土结构加固方案 比较 6 0 1 内力分布，适用于对外观要求不高的建筑物，便于安 装拆卸，缺点是对使用空间有明显影响，且对建筑物 原貌及部分功能造成一定损害。 2 2 预应力加固法 设置预应力拉杆，改变原结构内力分布以降低结 构原有内力水平，适用于大跨度混凝土构件，其缺点 是对原结构外观有一定影响。 3 混凝土板、梁加固 4 柱加固 3 1 增大截面法 在混凝土板及梁实际刚度与使用要求相差很大 时，宜采用增大截面法。加固设计时 ，需根据原构 件构造特点及受力性质浇筑混凝土，以增大混凝土 截面面积，梁板加大截面做法见图 1 ，图中阴影部 分为原混凝土。 ( a ) ( b) ( C) 图 1梁板加大截面做法 ( a ) 加高做法； ( b ) 加厚做法； ( c ) 受拉区域加筋做法 对加固部位的后浇混凝土 ( 包括受压受拉 ) ，须 提高其抗弯性能，以发挥后浇混凝土的作用。图 1 ( c ) 中T形梁的混凝土受压区高度较小， 原配筋率也较低， 故在受拉区增设纵向受力钢筋并补浇混凝土以增大抗 弯能力。 3 2 增补受拉钢筋法 若梁构件只有抗剪承载力满足要求，而弯曲抗拉 强度无法满足要求，可采取增补受拉钢筋法进行加固， 即在原梁受拉部位增设受拉钢筋，并直接与原受拉钢 筋焊接 ( 图 2)。增补受拉钢筋法分为半焊接补筋、 全焊接补筋及粘接法 3种类型。 ( 1 )半焊接法是在梁中原 筋上焊接增设的新钢 筋，通过补浇或喷射细石混凝土进行保护，保证后置 钢筋的受力性能接近原钢筋。 ( 2) 全焊接法是后置钢筋与梁的原钢筋焊接后不 再喷射混凝土。 ( 3 ) 粘接法是在距钢筋5 0 0 m m左右凿出剪力键， 将每一个键处在原筋上焊接，将增设的纵向受力钢筋 与u形箍绑扎好，然后在混凝土表面凿一个 6 m m的 平面， 喷射混凝土。 ( a) 图 2 增补受拉钢筋做法 ( a ) 纵向剖面示意 ； ( b ) 横向剖面示意 4 1 增大截面法 增大截面是通过增加原有柱的截面面积提高柱的 刚度及承载能力， 该法可提高柱的抗震性能 ( 图 3 ) 。 新加纵向受力钢筋 原柱 箍 图 3四周外包加固柱 图 3 所示为柱四周外包加固， 加固时需凿除原柱 四周的混凝土保护层，并清理混凝土接触面。 4 2 置换加固法 置换加固法适用于受火灾导致混凝土强度下降的 柱，需对混凝土进行全部置换，为保证工程的安全I生 与 稳定睦， 在加固前需对结构安全出羞 行验算，并进行卸 载，保证新旧混凝土受力的协同性。在加固施工前还需 清理原柱缺陷， 将接触面冲洗干净后涂刷水泥浆。 5 结束语 对混凝土结构进行加固前，须对结构进行检测与 评估，针对实际情况采取适当的加固方法，且须对加 固方法进行综合分析，对多种加固方案，选择性价比 高的加固方法。此外， 施工前还要做好技术交底工作， 严格控制加固施工质量。 参考文献 1 袁维红 房屋建筑施工中混凝土结构的加固技术分析 J _ 建设科 技 ， 2 0 1 3 ( 1 2 ) ： 1 0 6 - 1 0 7 2 】 景莉莉 混凝土结构加固技术在房屋建筑施工中的应用 J 江西 建材 ， 2 0 1 4 ( 2 1 ) ： 1 0 8 【 3 】 刘跃建 结构加固技术在房屋建筑施工中的运用 J 】 四川建材 ， 2 0 1 4 ( 4 ) ： 3 6 3 7 【 4 】 魏榕炜 房屋建筑施工中运用结构加固技术的探讨 J 江西建材 ， 2 0 1 5 ( 8 ) ： 8 2 ， 8 5 【 5 】 廖怡萱 增大截面法加固钢筋混凝土框架的抗震性能研究 J 建 筑技术 ，2 0 1 5 ，4 6 ( 8 ) ： 7 3 0 - 7 3 2
