濮阳县污水处理工程污水收集管道工程投标文件

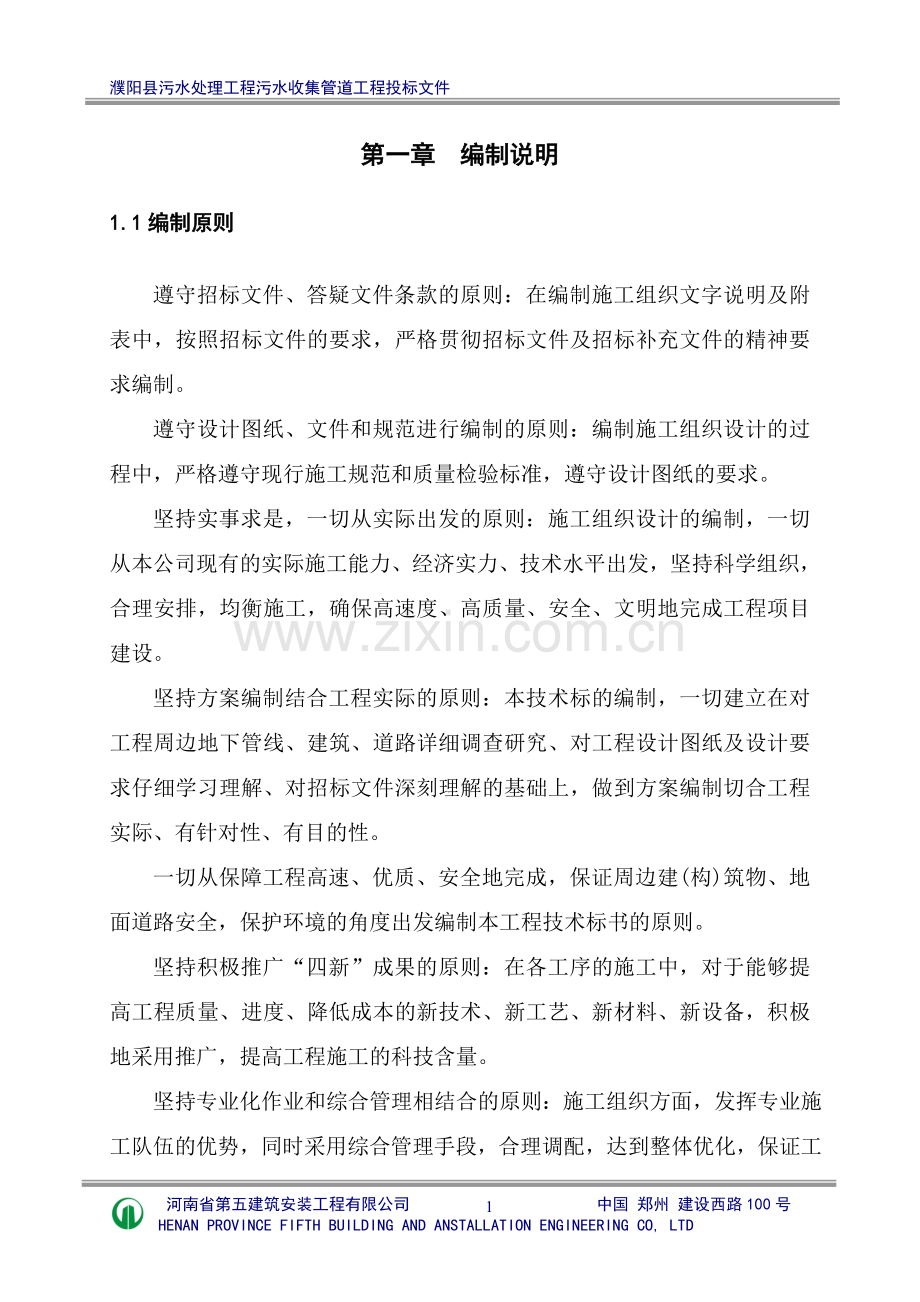

第一章 编制说明
1.1编制原则
遵守招标文件、答疑文件条款的原则：在编制施工组织文字说明及附表中，按照招标文件的要求，严格贯彻招标文件及招标补充文件的精神要求编制。
遵守设计图纸、文件和规范进行编制的原则：编制施工组织设计的过程中，严格遵守现行施工规范和质量检验标准，遵守设计图纸的要求。
坚持实事求是，一切从实际出发的原则：施工组织设计的编制，一切从本公司现有的实际施工能力、经济实力、技术水平出发，坚持科学组织，合理安排，均衡施工，确保高速度、高质量、安全、文明地完成工程项目建设。
坚持方案编制结合工程实际的原则：本技术标的编制，一切建立在对工程周边地下管线、建筑、道路详细调查研究、对工程设计图纸及设计要求仔细学习理解、对招标文件深刻理解的基础上，做到方案编制切合工程实际、有针对性、有目的性。
一切从保障工程高速、优质、安全地完成，保证周边建(构)筑物、地面道路安全，保护环境的角度出发编制本工程技术标书的原则。
坚持积极推广“四新”成果的原则：在各工序的施工中，对于能够提高工程质量、进度、降低成本的新技术、新工艺、新材料、新设备，积极地采用推广，提高工程施工的科技含量。
坚持专业化作业和综合管理相结合的原则：施工组织方面，发挥专业施工队伍的优势，同时采用综合管理手段，合理调配，达到整体优化，保证工程施工进度、质量、安全目标全面实现的目的。

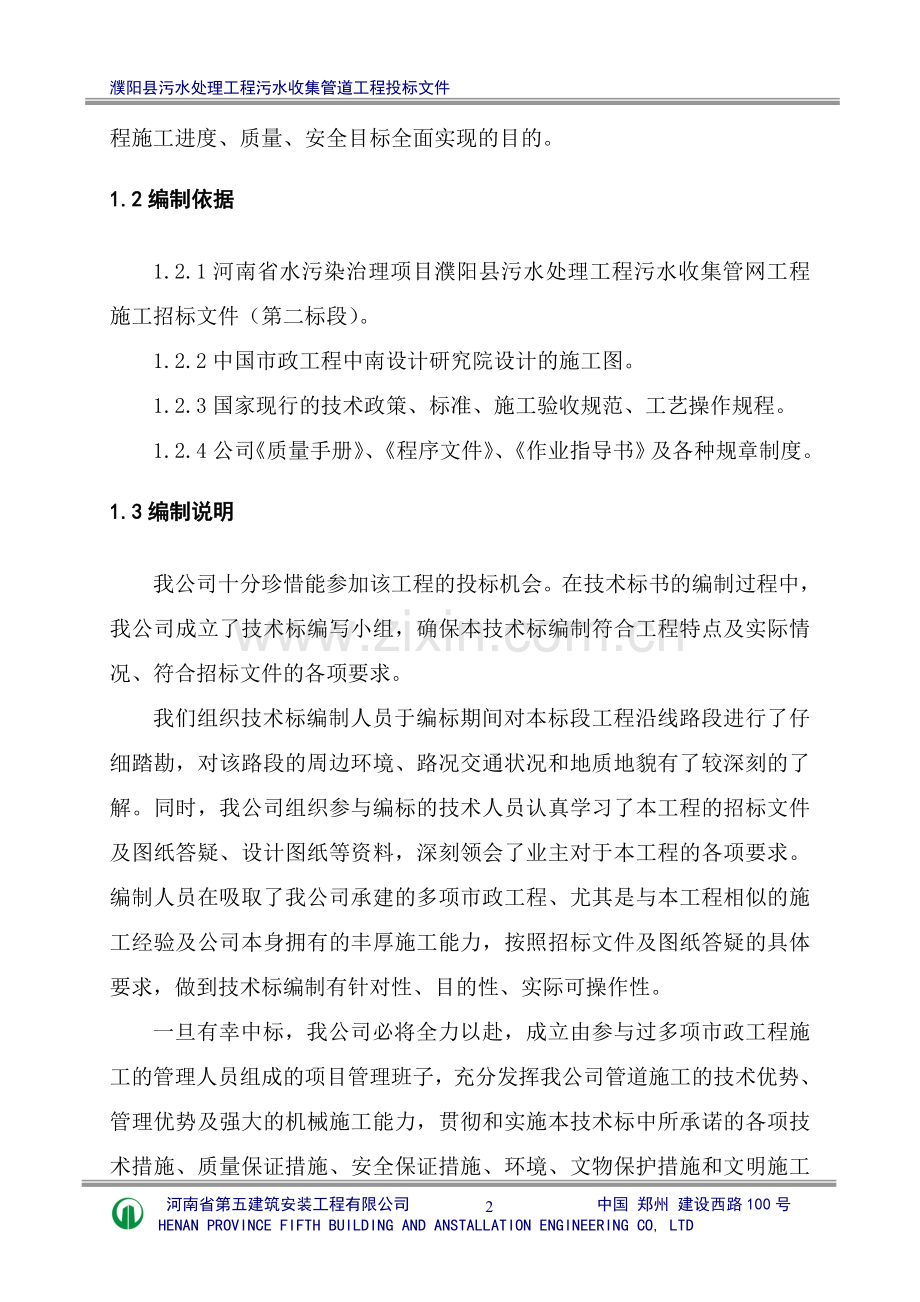

1.2编制依据
1.2.1河南省水污染治理项目濮阳县污水处理工程污水收集管网工程施工招标文件（第二标段）。
1.2.2中国市政工程中南设计研究院设计的施工图。
1.2.3国家现行的技术政策、标准、施工验收规范、工艺操作规程。
1.2.4公司《质量手册》、《程序文件》、《作业指导书》及各种规章制度。
1.3编制说明
我公司十分珍惜能参加该工程的投标机会。在技术标书的编制过程中，我公司成立了技术标编写小组，确保本技术标编制符合工程特点及实际情况、符合招标文件的各项要求。
我们组织技术标编制人员于编标期间对本标段工程沿线路段进行了仔细踏勘，对该路段的周边环境、路况交通状况和地质地貌有了较深刻的了解。同时，我公司组织参与编标的技术人员认真学习了本工程的招标文件及图纸答疑、设计图纸等资料，深刻领会了业主对于本工程的各项要求。编制人员在吸取了我公司承建的多项市政工程、尤其是与本工程相似的施工经验及公司本身拥有的丰厚施工能力，按照招标文件及图纸答疑的具体要求，做到技术标编制有针对性、目的性、实际可操作性。
一旦有幸中标，我公司必将全力以赴，成立由参与过多项市政工程施工的管理人员组成的项目管理班子，充分发挥我公司管道施工的技术优势、管理优势及强大的机械施工能力，贯彻和实施本技术标中所承诺的各项技术措施、质量保证措施、安全保证措施、环境、文物保护措施和文明施工措施，实现本工程的工期、质量、安全、文明施工及社会信誉的预期目标效果。

第二章 工程概述
2.1工程简介
濮阳县污水处理工程污水收集管网工程建设地点位于河南省濮阳县县城，分为濮阳县城马颊河西侧污水收集管网、马颊河东侧污水收集管网、中途提升泵站及其出水管道三个部分。本次招标内容为濮阳县城马颊河西侧污水收集管网，本次招标分为两个标段，我方所投的标段为马颊河西岸二标段――红旗路和西环路。
该工程设计年限为2010年，设计收集污水量为2010年5万m3/d。
管道流向：马颊河西侧系统污水收集干管从南环路开始，自南向北沿解放大道敷设至铁丘路，沿途依次收集南环路、国庆路、红旗路的污水后，然后铁丘路向东敷设，穿过马颊河后与马颊河东侧主干管会合后进入位于马颊河东侧的污水中途提升泵站。
该工程管材、管道接口及管道基础、检查井做法详见下表：
序号
管材、规格、类别
管道接口
管道基础
单位
工程量
备注
1
钢筋砼管道d300 Ⅱ级
承插式橡胶圈柔性接口
120度
砂石基础
m
1918

2
钢筋砼管道d400 Ⅱ级
承插式橡胶圈柔性接口
120度或150度砂石基础
m
4588

3
钢筋砼管道d500 Ⅲ级
承插式橡胶圈柔性接口
150度
砂石基础
m
80

4
钢筋砼管道d600 Ⅲ级
承插式橡胶圈柔性接口
150度
砂石基础
m
1108

5
圆形砖砌检查井¢1000

座
263

6
圆形砖砌检查井¢1500

座
1

2.2施工场地
施工场地由业主提供，主要用于与工程有关的生产生活临时设施，包括临时办公室、仓库、停车场、材料堆场及附属设施、施工准备用地等。具体布置详见具体的现场工程布置图，并随进度计划的调整及时编制新的现场工程布置图。
施工现场的防火及环境卫生等满足国家和当地有关部门规定的要求。
施工现场如发现有古生物、考古或有历史价值的任何物品时，我方即立即暂停工程并通知项目监理，待项目监理发出指示，批准工程继续进行，方可继续施工。
工程完工后，及时拆除一切为完成本工程而建造的临时设施及地基，并负责恢复毁掉的道路、树木和绿化。
2.3规范、法律、法规
本工程所涉及的主要法律、法规、规范标准如下：
u 中华人民共和国消防法
u 《给水排水管道工程施工及验收规范》 （GB50268-97）
u 《给水排水构筑物施工及验收规范》 （GBJ141-90）
u 《建筑地基基础工程施工质量验收规范》（GB50202-2002）
u 《砌体工程施工质量验收规范》 （GB50203-2002）
u 《建筑施工安全检查标准》 （JGJ59-99）
u 《建筑工程施工质量验收统一标准》 （GB50300-2001）
u 《混凝土结构工程施工质量验收规范》 （GB50204-2002）
u 《建设工程项目管理规范》 （GBT50326-2001）
2.4 地勘报告
根据《濮阳县城区污水管线岩土工程勘察报告》（2006.1）及招标答疑文件，本管线工程通过场地主要地层有：第四纪松散沉积物的杂填土、粉质粘土、粉土及粉砂。沿管线场地地层结构简单，土层分布稳定，厚度变化小，地基土均匀。该场地无不良地质作用，场地稳定，适宜于管线建设。
地下管线情况清楚，明了，不影响管线施工。

第三章 总体目标及总部署
3.1总体目标
3.1.1质量目标：满足合同要求的合格工程。
3.1.2工期目标：现场占用日期：2006年11月；预计竣工日期：2007年3月31日。总工期：约150日历天。
3.1.3安全目标：杜绝死亡事故及重大安全、交通、火灾事故。
3.1.4文明施工目标：争创文明工地。
3.1.5环境保护目标：严格执行国家、省、市环境保护标准及要求，控制噪声及建筑垃圾、污水排放，减少噪声和环境污染，确保施工期间不扰民，并为市民提供便利交通条件。
3.1.6文物保护目标：施工现场如发现有古生物、考古或有历史价值的任何物品时，我方即立即暂停工程施工，并做好保护工作，避免文物受到破坏；同时及时通知项目监理，待项目监理发出指示，批准工程继续进行，方可继续施工。
3.1.7服务目标：在施工过程中，认真协调各方关系，接受业主、监理、质量监督等部门的监督管理。工程竣工后，对工程结构质量实行终身保修。
3.2总体布署
按项目施工法及ISO9001国际标准质量体系文件要求，成立项目经理部，建立以项目经理为核心的施工管理体系，对工程进行组织、管理、协调和控制，以保障各项管理目标的最终实现。
该项目总体部署拟采用分段施工、分段试水、分段回填，尽量做到分段开挖，及时施工、及时试水、及时回填。
计划在本工程施工中，计划采用微机管理，对工程进行系统控制，投入精良设备，使用先进的工艺技术，以速度求效益，以质量求生存，采取总体网络和分段控制相结合，施工部署如下：
3.1.1进度计划
本工程总体工期控制在150天以内，分段控制，合理流水作业，确保工期目标的最终实现。
3.1.2设备配置
主要设备采用2台挖掘机和2辆装载车，能满足本工程施工需要。除砂石基础人工拌料外，其余施工均达到机械化。
3.1.3质量策划
对工程质量目标的实现进行周密的策划，编制详细的《质量计划》，在施工中严格执行《质量计划》的各项内容，保证各个质量实施环节都达到相应的质量目标，确保工程总体质量达到要求。
3.3施工组织、管理方案
根据该工程特点，确定施工的组织、管理方案如下：
1）全盘组织、统一管理，统一测量定位、放线，分段实施。
2）材料由专人负责，统一组织采购，专人保管，及时报验，尽快进入施工区，严把施工材料的质量关。
3）各施工段配备足够有经验的技术员、施工员和施工班组。
4）各段施工前，进行详细的图纸会审和技术交底，把困难和问题尽量解决在施工前，施工中遇到的问题及时反馈给有关单位，做到早发现、早解决，确保工程顺利进行。
5）各段施工人员做到三个明确，即：明确施工任务、明确质量标准、明确工期要求。管理人员每天要检查施工质量和施工进度，当质量和进度达不到要求时，及时沟通，调整有关人员和施工班组。

第四章 项目部组织机构及人员配置
4.1现场管理机构设置
本工程中特派经验丰富、业务素质高，具有国家一级资质等级项目经理担任该项目经理。项目部设项目总工1名，安装工程师1名，组成项目领导班子，由勤奋实干的技术、管理骨干人员组成项目管理班子。项目经理部下设五个职能部门，共同组成项目施工管理体系。
附：项目组织管理机构图
项目组织管理机构图
项目经理

业主

安装工程师
预算工程师

总工程师

设计

监理

安全保卫科
综合办
公
室
合

约

科

物质设备科
工

程

科
质

安

科
技

术

科

各工区

4.2项目部职能部门职责
技术科：负责项目技术管理工作；
质安科：负责项目质量、安全管理工作；
工程科：负责分部分项工程施工管理工作；
合约科：负责成本管理及合同、预算、计划、统计工作；
物资设备科：负责材料、设备供应、管理工作；
4.3关键人员配置
表PER-1：拟参与人员
1.
职位：项目经理
姓名：张献瑞
2.
职位：总工程师
姓名：靳庆兰
3.
职位：安装工程师
姓名：邱训和
4.
职位：预算工程师
姓名：肖燕飞
5.
职位：统计员
姓名：李秀敏
6.
职位：安全工程师
姓名：李彦平

表PER-2：人员简历表
职位：项目经理
个人信息
姓名：张献瑞
出生日期： 1963年07月
职业资格：安装壹级项目经理资质、高级工程师
目前雇主
雇主名称：河南省第五建筑安装工程有限公司
雇主地址：河南省郑州市建设西路100号
电话：[phone]
联系人：曹莲荣
传真：[phone]
电子邮箱：henwj@
职务：项目经理
为目前雇主服务时间：20年
简历应使用倒叙的自传体方式，指明与本工程相关的特定技能和管理经验
从 年
至 年
单位/项目名称/职位/相关的特定技能和管理经验
2005
2006
河南五建、安阳市西区污水处理厂（一期一步工程）、项目经理，负责项目的全面管理
2004
2005
河南五建、郑州工程学院教学楼、项目副经理，负责项目的主要管理
2003
2004
河南五建、郑州市五龙口污水处理厂、项目副经理，负责项目的主要管理
2000
2002
河南五建、郑州绿城大厦、项目副经理，负责项目的主要管理
1998
2000
河南五建、郑州王新庄污水处理厂、项目副经理，负责项目的主要管理

表PER-2：人员简历表
职位：总工程师
个人信息
姓名：靳庆兰
出生日期：1967年06月
职业资格：高级工程师
目前雇主
雇主名称：河南省第五建筑安装工程有限公司
雇主地址：河南省郑州市建设西路100号
电话：[phone]
联系人：曹莲荣
传真：[phone]
电子邮箱：henwj@
职务：总工程师
为目前雇主服务时间：18年
简历应使用倒叙的自传体方式，指明与本工程相关的特定技能和管理经验
从 年
至 年
单位/项目名称/职位/相关的特定技能和管理经验
2005
2006
河南五建、安钢集团会展中心工程、项目总工，全面负责项目的技术管理
2004
2005
河南五建、安钢钢城花园B3高层住宅楼工程、项目总工，全面负责项目的技术管理
2002
2004
河南五建、三门峡移动通信综合生产楼工程、项目总工，全面负责项目的技术管理
2000
2002
河南五建、郑州绿城大厦、项目总工，全面负责项目的技术管理
1998
2000
河南五建、郑州王新庄污水处理厂、项目总工，全面负责项目的技术管理

表PER-2：人员简历表
职位：安装工程师
个人信息
姓名：邱训和
出生日期： 1959年3月
职业资格：壹级项目经理资质、工程师
目前雇主
雇主名称：河南省第五建筑安装工程有限公司
雇主地址：河南省郑州市建设西路100号
电话：[phone]
联系人：曹莲荣
传真：[phone]
电子邮箱：henwj@
职务：安装工程师
为目前雇主服务时间：22年
简历应使用倒叙的自传体方式，指明与本工程相关的特定技能和管理经验
从 年
至 年
单位/项目名称/职位/相关的特定技能和管理经验
2005
2006
河南五建、安阳市西区污水处理厂（一期一步工程）、安装项目经理，全面负责工程安装施工管理
2004
2005
河南五建、安钢钢城花园B3高层住宅楼工程、安装项目经理，全面负责项目安装工程施工管理
2002
2004
河南五建、三门峡移动通信综合生产楼工程、安装项目经理，全面负责工程安装施工
2000
2002
河南五建、平顶山广电中心大厦工程、项目安装负责人，全面负责项目安装施工
1998
2000
河南五建、郑州王新庄污水处理厂、项目安装副经理，分管厂区设备及管道安装施工

表PER-2：人员简历表
职位：预算工程师
个人信息
姓名：肖燕飞
出生日期：1965年07月
职业资格：工程师、造价员
目前雇主
雇主名称：河南省第五建筑安装工程有限公司
雇主地址：河南省郑州市建设西路100号
电话：[phone]
联系人：曹莲荣
传真：[phone]
电子邮箱：henwj@
职务：预算工程师
为目前雇主服务时间：20年
简历应使用倒叙的自传体方式，指明与本工程相关的特定技能和管理经验
从 年
至 年
单位/项目名称/职位/相关的特定技能和管理经验
2005
2006
河南五建、商丘污水处理厂、预算主管，负责项目预算管理
2004
2005
河南五建、郑州工程学院教学楼、预算主管，负责项目预算管理
2002
2004
河南五建、河南日报报业集团印务中心联合厂房、预算主管，负责项目预算管理
2000
2002
河南五建、郑州绿城大厦、预算员，负责项目计划、预算管理
1998
2000
河南五建、郑州王新庄污水处理厂、预算员，负责项目预算管理

表PER-2：人员简历表
职位：统计员
个人信息
姓名：李秀敏
出生日期：1973年04月
职业资格：工程师
目前雇主
雇主名称：河南省第五建筑安装工程有限公司
雇主地址：河南省郑州市建设西路100号
电话：[phone]
联系人：曹莲荣
传真：[phone]
电子邮箱：henwj@
职务：统计员
为目前雇主服务时间：13年
简历应使用倒叙的自传体方式，指明与本工程相关的特定技能和管理经验
从 年
至 年
单位/项目名称/职位/相关的特定技能和管理经验
2004
2006
河南五建、洛阳新区公务员小区5＃楼工程、统计员，负责项目统计工作
2002
2004
河南五建、三门峡移动通信综合生产楼工程、统计员，负责项目统计工作
2000
2002
河南五建、郑州绿城大厦、安装项目经理，统计员，负责项目统计工作
1999
2000
河南五建、郑州王新庄污水处理、统计员，负责项目统计工作

表PER-2：人员简历表
职位：安全工程师
个人信息
姓名：李彦平
出生日期：1966年06月
职业资格：助理工程师、专职安全员
目前雇主
雇主名称：河南省第五建筑安装工程有限公司
雇主地址：河南省郑州市建设西路100号
电话：[phone]
联系人：曹莲荣
传真：[phone]
电子邮箱：henwj@
职务：安全工程师
为目前雇主服务时间：23年
简历应使用倒叙的自传体方式，指明与本工程相关的特定技能和管理经验
从 年
至 年
单位/项目名称/职位/相关的特定技能和管理经验
2004
2006
河南五建、洛阳新区公务员小区5＃楼工程、安全负责人，负责项目安全文明施工工作
2002
2004
河南五建、三门峡移动通信综合生产楼工程、专职安全员，负责项目安全施工工作
2000
2002
河南五建、平顶山广电中心大厦工程、专职安全员，负责项目安全施工工作
1999
2000
河南五建、郑州王新庄污水处理、专职安全员，负责项目安全施工工作

第五章 主要施工机械设备配置
先进、良好的机械设备对工程施工质量至关重要，本工程着重对土方开挖、运输以及回填等重点环节的施工机械加以说明。
由于本工程土方工作量大，工期短，所以挖土方机械选择2 台挖斗容量为1m3的反铲挖掘机，装载机2台配合，配备5辆5T自卸汽车进行运输，运到甲方指定的地点后用一台推土机进行平整。
5.1主要施工机械设备
主要施工机械设备进场计划表
机械名称
规格型号
产地
数量
单位
进场时间
推土机
T140A
宣化
2
台
开工
装载机
ZL50A
柳工
2
台
开工
履带式挖掘机
KY220
扬州
2
台
开工
自卸汽车
ZX5250G
东风5T
5
台
开工
发电机组
500KVA
徐州
1
台
开工
砼搅拌机
JS500
山东
2
台
开工
砼搅拌车
J-20010072
徐州
2
台
开工
平板振动器
ZF5
沈阳
2
台
开工
砂浆搅拌机
VJZ—200
焦作
3
台
开工
机动翻斗车
18T
济南
5
台
开工
打夯机
213KV
徐州
6
台
开工
电焊机
75KVA
徐州
2
台
开工
吊车
QD20B
湖南
2
台
开工
吊车
QY8T
北京
1
台
开工
5.2主要检测设备
仪 器
型 号
数 量
备 注
全站仪
北京JW-311S
1(台)
标称精度2mm+2ppm.D,包括配套棱镜
电子经纬仪
DJD-2
2(台)
可以配备测距头
水准仪
索佳DS3
3(台)
包括一套3米双面板尺和3套5米塔尺
钢卷尺
鼓测-50M
3(把)
要求具有尺长改正公式
管形测力计
LTZ-20
3(把)
包括-20º-50º测温计
其它

包括对讲机、测伞、测钎、油漆、毛笔等
5.3施工机械的使用及管理
5.3.1开工前由设备供应部门编制详细的设备进场计划,报主管人员批准后,负责组织设备的进场、安装、调试。如果在施工过程当中发生变化，及时反馈，由部门根据需要对设备进行调整，绝不影响工程施工。
5.3.2施工机械管理措施
(1)按ISO9001质量体系《程序文件》之《设备管理程序》的要求，确保施工现场机械设备始终处于受控状态，满足工程进度和质量的要求。
(2)所有进场的机械设备在使用前必须经材设部门审验，合格后领取准用证方可使用,防止不合格(或未检修)设备进入施工现场。
(3)机械保养好坏是其能否正常运转的保障。因此，所有机械设备进场后，应严格按照使用说明及公司机械设备安拆使用操作规程进行检查、就位、调试，需要做设备基础的，必须严格按要求做好设备基础。
(4)操作人员必须经过岗位培训持证上岗。
(5)设备在使用过程中操作人员应按规定进行保养，定期检修，保证其运转良好，并作好记录。
(6)按照设备使用要求作好防雨、防潮、防雷击工作，并应搭设工作棚(罩)，悬挂《设备安全技术操作规程》。

第六章 主要施工方法说明
污水管道施工程序：测量放线→沟槽开挖→基础处理→管道辅设→砌检查井→检验→沟槽回填→恢复路面、绿化。
6.1施工测量
在管道工程施工中，施工测量是最关键工序之一，直接决定着工程的质量和施工速度。
6.1.1工程特点
1.本标段长8公里多，现场路面上下起伏较大，设计中有沿道路敷设的污水收集总干管及街坊污水支管，情况复杂。
2.本标段施工拟采用分段施工，致使测量工作需增加多个合拢贯通段。
6.1.2测量指导思想
针对本标段路程长、放样点繁多、施工面广而大的特点，结合施工测量必须遵循先整体后局部的原则，根据业主提供的经复核无误的交桩测量资料，必须做到：
1.建立一个布局合理、便于观测、精度符合规范要求的的整体控制网，然后本着便于施工放样、确保整体精度的原则加密控制网。
2.据设计资料进行认真、准确、高效率数据计算和细部施工放样。
3.加强测量管理工作和加强计算、放样复核检验工作。
6.1.3建立整体施工控制网
1.根据业主提供的测量交桩资料中的相应测量等级，及时按相应规范要求进行严格复核，复核结果经计算无误后，上报监理工程师审批，同意后方可进入下一道工序——布网。
2.根据本标段工程特点，结合施工测量相关规范要求，并考虑到放样条件差，不可能用增加测量次数的方法提高精度，而在建立施工控制网时，有条件来提高精度。故平面控制网拟采用布设灵活、单线推进、易克服障碍的附合导线网。即整体标段首先按照规范要求布设一个国家一级附合导线网，并与相临标段控制点进行联测；然后根据施工需要分别独立布设国家四等附合导线网，并与一级网挂靠。高程控制网首先沿途布设一个国家四等水准网。
3.控制点布设要求
1)选点：应使点位便于与交桩点联测，在关键地带必须适当设点，并能构成良好的图形，要求点位通视良好，充分考虑施工人员、机械干扰性，并便于观测，不受旁折光等影响 ，并且便于长期保留，容易扩展和寻找。
2)标识：为保证控制点不易被损坏，能够长期使用，控制点采用钢筋预埋于上截面150×150mm、下截面200×200mm、高700 mm的Ｃ15砼桩上，钢筋上刻画十字线或冲眼，并做明显标识和有效防护。
6.1.4测量方法、测量计算、精度要求
1.控制点测量采用全站仪，(标称精度为：测角±２″，测距２mm﹢2ppmD)。
1)对设计部门提供的一级导线网用一级导线形式按一级导线规范要求进行复测。
2)由于设计部门提供的控制点稀少和部分遗失损坏，为便于施测，在一级导线网基础上，加密布设一级附和导线网，按一级导线规范要求进行观测，观测数据分段进行处理，整体进行严密平差计算。
2.四等水准点复测和加密水准测量，采用ＤＳ3型水准仪、双面板尺。复测点和加密点布设成统一的水准路线，均按四等水准测量规范要求进行观测。加密水准点按水准网进行严密平差计算。
3.导线网、水准网精度技术要求分别见下表(一)、表(二)
导线测量技术要求 表(一)
等级
附合导线长度(km)
平均边长(km)
测角中误差(″)
每边测距中误差(mm)
测　回　数
导线全长相对闭合差
方位角闭合差(″)
DJ1
DJ2
DJ6
四等
２０
1.0
2.5
１３
4
6
――
1/35000
±5.0
一级
１０
0.5
5.0
１７
――
2
４
1/15000
±10.
水准测量技术、精度要求　表(二)
等级
水准仪的型号
视线长度(m)
前后视较差(m)
前后视累积差(m)
视线离地面最低高度(m)
红黑面读数差(mm)
黑红面高差较差(mm)
三等
DS1
100
3
6
0. 3
1. 0
1. 5
DS3
75
2. 0
3. 0
四等
DS3
100
5
10
0. 2
3. 0
5. 0
6.1.5控制网布设完毕，将成果上报监理工程师复核审批同意后，方可使用。
6.1.6测量过程控制
1.测量资料
1)运用计算机建立资料库，系统整理，做到资料真实、完整、可靠、及时，平时应注意以下收集：
收集控制网复测方案和成果；
收集加密控制网布设方案和成果；
收集控制点的可用性、准确性跟踪复测质量报告及控制点禁用、可用的明文通知；
收集施工放样每一分项平面、立面的计算、放样、复查成果等含有测量员、主管技术人员、监理签字的原始、报验记录；
收集相关设计变更和技术交底监理通知要求等技术资料；
2)资料使用上保证对上级、监理和各施工部门提供及时、完整、内容一致的技术资料，并且资料分类归档，保证随时可以查取。
2.施工测量
指导原则是从计算到施工测量做到层层把关、逐级审查，注重过程控制，确保一次施测合格。计算放样各点应做到以下几点：
1)测量人员必须积极熟悉图纸并认真审核图纸，检查是否存有上下前后不一致，样图之间几何关系有无设计矛盾等，统一闭合无误后方可进行计算。
2)设计部门提供的所有坐标数据也要结合样图进行认真复核检验。
3)计算时一定要查问清楚是否有相关设计变更，如若有应做好明显标识并记录。
4)计算标高时应明确该路线是直坡段，还是竖曲线，坡度是否渐变；横坡是朝哪个方向，是否有渐变超高、抛物线等，要保证路面符合设计要求。
5)平、竖曲线应根据曲线曲率大小相应增加控制点放样密度。
6)各施工段每一分项的测量计算和施工放样的同时应组织技术部门进行复核，符合设计规范要求后，申请监理审核计算数据和现场放样精度。以上过程控制必须有相应记录。
7)控制点跟踪检验，每次观测前应检查测站控制点和后视控制点之间的关系，并至少应再用一个其它控制点来检测，以确定控制点准确未被损坏和仪器定向准确。同时水准点也要进行联测检查。如果各施工段需要进一步加密控制点，必须由监理复测认可后方可使用。以上工作都应有相应记录。
6.1.7施工测量工作程序

施工测量工作程序框图

设计交桩
接桩并进行
控制网复测
布设、加密控制网
结果上报监理审批
复测结果上报
并经监理审批
建立控制网
加密控制网
制定分项工程测量方案、测量数据计算
进入下一道工序
逐级分项施工放样并申请监理工程

不符合要求

不符合要求

不符合要求

仪 器 配 备
仪 器
型 号
数 量
备 注
全站仪
北京JW-311S
1(台)
标称精度2mm+2ppm.D,包括配套棱镜
电子经纬仪
DJD-2
2(台)
可以配备测距头
水准仪
索佳DS3
3(台)
包括一套3米双面板尺和3套5米塔尺
钢卷尺
鼓测-50M
3(把)
要求具有尺长改正公式
管形测力计
LTZ-20
3(把)
包括-20º-50º测温计
其它

包括对讲机、测伞、测钎、油漆、毛笔等
6.1.8保证措施
1.工程开工前，为保证工程质量，所有进入施工现场的测量计量器具必须由专职测量员、计量员送往具有相应资质等级的检定部门进行检定。
2.测量计量器具在施工中应固定专人使用，并应定期进行自查自检，使用完毕，应设专人进行妥善保管。
3.测量控制点必须严格保护，避免撞击、损坏，在施工期间，要定期对控制点进行复测检查，并要有相应防护记录。
4.施工时宜选择适当的天气和采取相应的保护措施：
1)使用防晒、防雨措施，大风、雨、雪天禁止施测；
2)在高处临边施测时应设防护栏杆等安全措施；
3)在过往行人车辆频繁的环境中施工，应佩带有交通警示标识的服装、标牌等；
4)在距有高电磁场附近施测时，应保持安全和规范允许的距离。
6.2管沟挖掘
6.2.1说明
管沟挖掘主要包括以下工程内容：
u 表面材料和构筑（建）物的清除；
u 开挖管沟；
u 临近地面或构筑物的保护；
u 堆放和处置多余的挖出残土；
u 控制沟中的地表水和地下水；
u 开挖中的临时道路、覆盖和围墙；
u 运出和更换不适宜的材料；
u 提供和安装管道垫层和基础材料；
u 管沟回填；
u 恢复路面；
6.2.2质量控制措施
现场密度控制：管沟回填每50m长管沟取一组；砂石回填每2000m2压实层一组。压实系数不小于0.90。
6.2.3有关标准和规定
1、《土方与爆破工程施工及验收规范》GBJ201-83；
2、《给水排水管道工程施工及验收规范》GB50268-97；

3、遵守当地的法律法规及防火、公共安全和卫生方面的法律和规定；
4、遵守相关许可的有关规定；
6.2.4施工准备
1、采用临时围栏、大门对现场进行围护，或对场地的现有围墙进行修理，形成封闭施工区域，并留出通道供行人、车辆等通行。
2、对施工区域进行清理，察看现场，摸清工程实地情况；拆除施工区域内的的杂物、障碍物，拆除和改建通讯和电力设施、上下水管线及其它管线设施。拆迁树木、清除绿化带等；按设计和施工要求，建好基槽施工所需的临时设施，水源、电力、电源、道路及其它施工设施，并按施工平面布置图设置就绪。
3、准备施工挖掘设备，保证其运转性能正常，挖土拟使用挖掘机，运土采用自卸汽车。
4、管沟开挖之前，根据设计图纸所给定的定位尺寸进行开挖边线放线，并测量原始地面高程，每次放线长度不超过500m，放线结束后作好标识，并请业主和监理对放线情况进行验收，放线结果得到确认后，方可进行土方施工。挖至设计基底时再次测量基底高程并做好施工记录。
5、沟槽开挖之前引排地表水，清除全部杂质土及其他垃圾土。
6、沟槽开挖前，首先对拟开挖场地地下管网及其它构筑物的情况进行调查，已避免施工对其它市政设施及地下管道的破坏。
6.2.5剥离表土、切割路面
1、剥离深度应根据设计图纸的要求计算确定；剥离宽度应根据设计图纸的要求及现场土质情况综合考虑，进行计算确定，应能足够进行开挖、下管、回填和表土恢复等工序。剥离的深度和宽度应得到项目监理的批准。
2、切割路面应为直线，与管沟中心线平行，切割宽度根据设计图纸和现场土质情况、支撑情况等因素确定。
6.2.6管沟开挖
管沟开挖采用沟槽开挖，人工配合ZY220 挖掘机开挖，因基础埋深浅，视地质情况、地下管线情况、管道的埋深、施工现场环境、地下水位高低、土质情况及季节影响等因素决定沟槽断面形式采用直壁沟槽、放坡开挖沟槽和放坡与直壁相结合的复合沟槽三种形式，竖直开挖必要时用5cm木板做维护挡板。
开挖工艺： 若需放坡时，按1︰0.75～0.5坡开挖；基底及边坡预留一层200～300mm厚土层用人工清底、修坡、找平，以保证基底标高和边坡坡度正确，避免超挖和土层遭受扰动。在基坑两侧挖好临时排水沟，将水排出基槽以外。在距基槽边缘1.0～1.5m 处施做临时截水沟，以防地面雨水流入基槽。挖好后的基槽暴露时间不能过长，应及时检查其尺寸、基底承载力，机械夯实，严禁爆破开挖。
开挖基槽时，随时检测基底标高，避免超挖。若超挖将松动部分清除，严禁用原土回填超挖部分，采用级配砂石回填夯实。
在穿越管线施工前至少48小时通知管线业主，在管线业主代表到来后或得到管线业主的书面授权后才能进行挖掘。现有管线必须用人工挖掘暴露，在现有管线1.0m范围内不得用机械挖掘。
6.2.7管道基础
沟槽按要求进行基础处理，采用图集的处理方案，在管道底部采用砂石基础，在管道的四周用同等厚度的粗砂满填。
6.2.8管道回填
隐蔽工程验收合格即可进行回填，采用人机配合的方式进行回填，管腔及管上皮50cm内用人工回填，15～20cm一层，管上皮50cm以上，采用机械夯实（采用机械为平板振动夯），25～30cm一层。夯实及压实遍数以环刀试验抽检合格为准确。沟槽边角和检查井周围打夯机夯不到的地方采用人工打夯。在回填时应注意以下几点：
1）沟槽回填顺序应按沟槽排水方向由高向低分层进行。
2）沟槽两侧应同时回填夯实，以防管道位移。
6.2.9清理
1）随工程进展及时清理和处置所有剩余的材料、废物、岩石、垃圾等；
2）修复永久性围墙；
6.2.10恢复
1）管沟回填后，恢复表面到原有的标高和情况；
2）恢复所有在施工期间遭到破坏和移动的人行道、路边石、绿化带、围墙、电杆或其它地面结构到原有设
