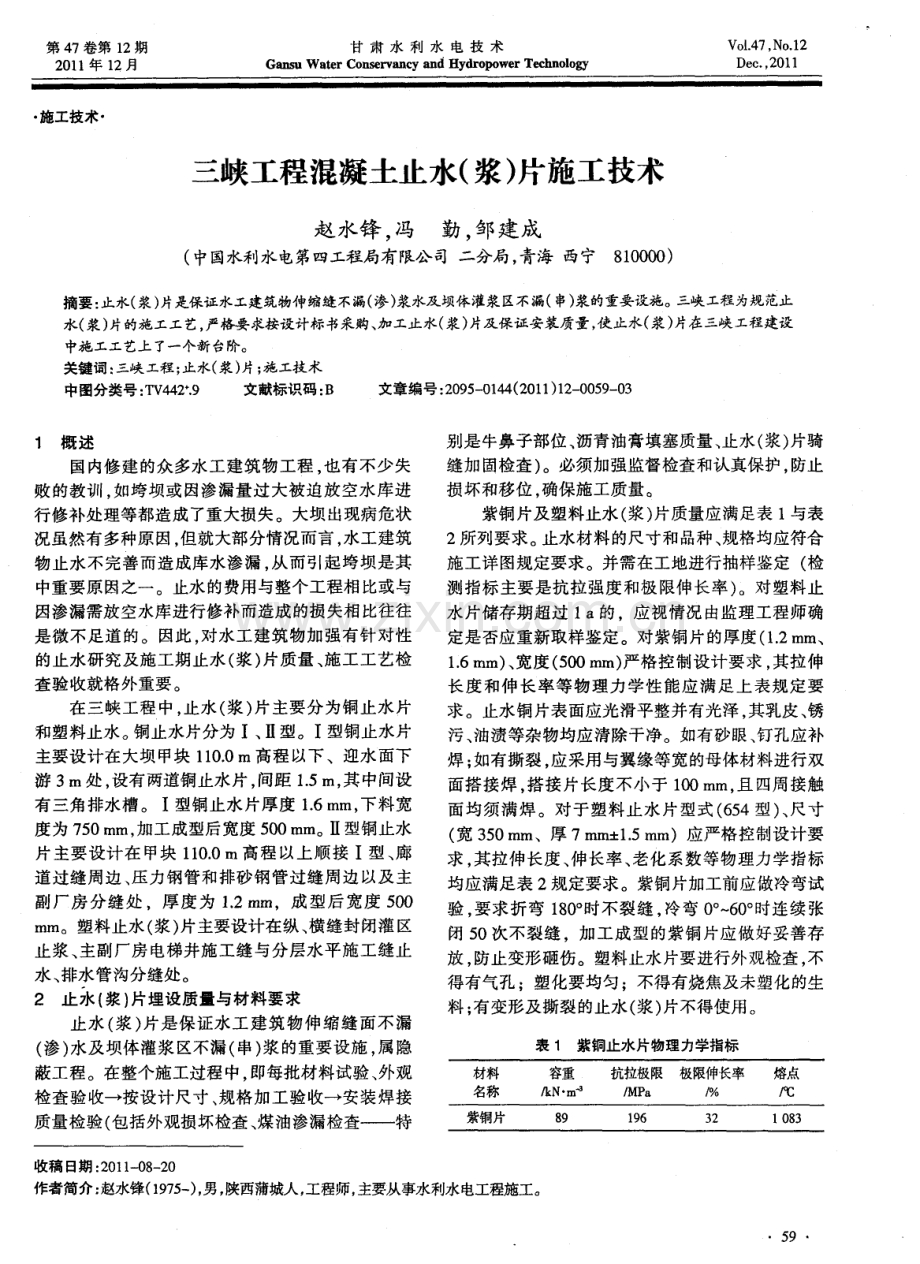

第 4 7卷第 1 2期 2 0 1 1 年 1 2月 甘 肃 水 利 水 电 技 术 Ga n s u W a t e r C o n s e r v a n c y a n d Hy d r o p o we r Te c h n o l o g y Vo 1 4 7 No 1 2 D e c 。 2 0 1 1 施工技术 三峡工程混凝土止水( 浆) 片施工技术 赵水锋 ， 冯 勤， 邹建成 ( 中国水利水电第四工程局有限公司 二分局， 青海 西宁8 1 0 0 0 0 ) 摘要： 止水( 浆) 片是保证水工建筑物伸缩缝不漏( 渗) 浆水及坝体灌浆区不漏( 串) 浆的重要设施。 三峡工程为规范止 水( 浆) 片的施工工艺， 严格要求按设计标书采购、 加工止水( 浆) 片及保证安装质量 ， 使止水( 浆) 片在三峡工程建设 中施 工工 艺上 了一个新 台阶。 关键词 ： 三峡 工程 ； 止水( 浆 ) 片； 施 工技 术 中图分类号： T V 4 4 2 9 文献标识码： B 文章编号： 2 0 9 5 0 1 4 4 ( 2 0 1 1 ) 1 2 0 0 5 9 0 3 1 概 述 国内修建 的众多水工建筑物工程 ， 也有不少失 败的教训 如垮坝或 因渗漏量过大被迫放空水库进 行修补处理等都造成了重大损失。大坝出现病危状 况虽然有多种原因 ， 但就大部分情况而言 ， 水工建筑 物止水不完善而造成库水渗漏 ， 从而引起垮坝是其 中重要原因之一 。止水的费用与整个工程相比或与 因渗漏需放空水库进行修补而造成的损失相比往往 是微不足道 的。因此 ， 对水工建筑物加强有针对性 的止水研究及施工期止水( 浆 ) 片质量 、 施工工艺检 查验收就格外重要。 在 三峡工程 中， 止水 ( 浆 ) 片主要分为铜止水片 和塑料止水 。 铜止水片分为 I、 型。I 型铜止水片 主要设计在大坝甲块 1 1 0 0 m高程 以下、迎水面下 游 3 m处 ， 设有两道铜止水片， 间距 1 5 m， 其 中间设 有三角排水槽。 I型铜止水片厚度 1 6 mm， 下料宽 度为 7 5 0 mm， 加工成型后宽度 5 0 0 mm。型铜止水 片主要设计在 甲块 1 1 0 0 i n高程以上顺接 I型、 廊 道过缝周边 、 压力钢管和排砂钢管过缝周边以及主 副厂房分缝处 ，厚度 为 1 2 mm，成 型后宽度 5 0 0 mm。塑料止水 ( 浆 ) 片主要设计在纵 、 横缝封闭灌 区 止浆 、 主副厂房 电梯井施工缝与分层水平施工缝止 水 、 排水管沟分缝处。 2止水 ( 浆 ) 片埋 设质 量与材 料要 求 止水 ( 浆 ) 片是保证水工建筑物伸缩缝面不漏 ( 渗) 水及坝体灌浆 区不漏 ( 串) 浆 的重要设施 ， 属 隐 蔽工程 。在整个施工过程中， 即每批材料试验 、 外观 检查验收一按设计尺寸 、 规格加工验收一安装焊接 质量检验( 包括外观损坏检查 、 煤油渗漏检查特 别是牛鼻子部位、 沥青油膏填塞质量 、 止水 ( 浆) 片骑 缝加固检查 ) 。必须加强监督检查和认真保护 ， 防止 损坏和移位 ， 确保施工质量。 紫铜片及塑料止水( 浆) 片质量应满足表 1与表 2所列要求。 止水材料的尺寸和品种 、 规格均应符合 施工详图规定要求。并需在工地进行抽样鉴定 ( 检 测指标主要是抗拉强度和极 限伸长率) 。对塑料止 水片储存期超过 1 a的 。应视情况 由监理工程师确 定是否应重新取样鉴定。对紫铜片的厚度 ( 1 2 mm、 1 6 ram) 、 宽度( 5 0 0 mm) 严格控制设计要求 ， 其拉伸 长度和伸长率等物理力学性 能应满 足上表规定要 求。止水铜片表面应光滑平整并有光泽 ， 其乳皮 、 锈 污、 油渍等杂物均应清除干净。如有砂眼、 钉孔应补 焊 ； 如有撕裂 ， 应采用与翼缘等宽的母体材料进行双 面搭接焊 ， 搭接片长度不小于 1 0 0 mm， 且 四周接触 面均须满焊。对于塑料止水 片型式 ( 6 5 4型) 、 尺寸 ( 宽 3 5 0 m m、厚 7 mm + 1 5 m m)应严格控制设计要 求 。 其拉伸长度 、 伸长率 、 老化系数等物理力学指标 均应满足表 2规定要求。紫铜片加工前应做冷弯试 验 ， 要求折弯 1 8 0 。 时不裂缝 ， 冷弯 O 。 一 6 0 。 时连续张 闭 5 O次不裂缝 。加工成型的紫铜 片应做好妥善存 放 ， 防止变形砸伤。塑料止水片要进行外观检查 ， 不 得有气孑 L ；塑化要均匀 ；不得有烧焦及未塑化的生 料 ； 有变形及撕裂的止水 ( 浆) 片不得使用 。 表 1 紫铜止水片物理力学指标 收稿 日期 ： 2 0 1 1 - 0 8 2 0 作者简介： 赵水锋( 1 9 7 5 一 ) ， 男， 陕西蒲城人， 工程师， 主要从事水利水电工程施工。 5 9 2 0 1 1 年第 l 2期 甘肃水利水电技术 第 4 7卷 表 2 塑料( 或橡胶 ) 止水片物理力学指标 3止水 片加工 止水铜片加工长度宜采用机械切割或采购计算 好等定长度的铜片， 不允许加工过程中使用铁器工 具锤击铜片表面。 止水铜片加工须根据设计的形状 、 尺寸定做定形模具冷压成型 成型后应对其表面进 行检查 ， 如有裂纹( 痕) 应视为废品； 并须对 同批材料 质量重新进行检查 。不同厚度的止水铜片加工后 应挂牌或做好其他标记 ， 以示区别和便于安装 。注 意止水铜 片牛鼻子的凸出部位， 不宜刷油漆。 灌前进行周密的质量计划， 针对人员 、 材料 、 工 艺、 方法、 手段、 施工环境等的配备和组合 能否满足 质量控制 目标的要求进行检查核实，达到要求后方 能许可施工，使可能产生质量隐患的各种因素消灭 在萌芽中。 4止水 片接头 止水铜片的衔接根据三峡施工详 图的规定 ， 按 其厚度分别采取折叠、 咬接或搭接 ， 搭接长度不应小 于 2 0 mm， 咬接或搭接采用双面焊， 只有经过考试合 格的焊工方可施焊。焊接作业必须要在递交试焊样 品报监理单位批准后方可进行。塑料止水片的搭接 长度不应小 2 0 0 m m。同类材料的衔接接头 ， 均需采 用与母体相同的焊接材料 ， 铜止水接头如需用黄铜 焊丝 ， 需经监理工程师批准。铜片与塑料止水片的 接头反之亦同 ， 应使用压板和螺栓进行铆接 ， 搭接长 度不小于 3 5 0 m m。铆接的形式有两种 ： 一种是塑料 片与铜片直接搭接 ， 另一种是在塑料片上粘接一塑 料帮条进行铆接。用 4 , 8 1 O m m螺栓拧紧咬合 ， 最 少 4道压板 螺栓梅花形布置，螺栓的间距为 5 O m m。 且接头部位应将塑料止水( 浆) 片结合面处的凸 刺和鱼尾铲平 。 并在结合部位涂满沥青以保证衔接 紧密 。止水铜片过缝处的“ 十” 字接头和 T ” 形接头 应 由厂家按设计尺寸提供成型产品 。 确需在现场加 工时， 应做好相应体形的模具冷压成型， 严禁使用焊 接成型。 5止水 片 安装 止水片安装需按设计位置跨缝对中进行安装 ， 在安装前需经测量放样 吊线骑缝安装 ， 不得使用气 焊烘烤或硬拉骑缝。试之 自然状态骑缝 ， 以减少人 为的材料应 力变化集中。焊接安装完后 ， 止水铜片 的凹槽部位需用沥青油膏或油浸烘干后的麻绳填平 6 0 塞满 ，不允许在麻绳表面涂刷沥青的简易做法。须 将沥青油膏用喷灯或火微软后填人塞平塞满 以防 止未塞实塞满而使混凝土浇筑时稀浆进入凹槽 内。 成捆的塑料止水 ， 必须在正式安装前摊开平放 。 待其 外形平顺后方可就位安装。在止水片上不允许有拉 筋、钢筋或其他钢结构与止水相碰接。安装完后用 托架、 卡具对止水片进行定位 ， 确保在混凝土浇筑过 程中不产生变形或位移 。注意止水片的加固钢材料 不能跨缝或距缝面太近。 止水片发生拉伸变位时 ，其承载能力和止水能 力将显著降低 ， 因此 ， 应尽量采用合适的结构形式吸 收变形 ， 避免止水片靠材料拉伸适应变形， 即确定止 水片中心变形部位的尺寸时 ，中心部位结构上的可 伸展长度应大于接缝位移失径长。止水片下部尽量 设有支撑结构 ，避免止水片在大拉伸变位时承受高 水头水荷载。 塑料或 P V C止水带嵌入混凝土中的宽 度一般为 1 2 0 2 0 0 mm之间 。原则上应不小于混凝 土骨料最大粒径的 4 6倍。为此 ， 在仓号浇筑时 ， 止 水带部位使用 级配 以下混凝土浇筑 。同时对集中 骨料及时处理 。止水片接头是止水带薄弱部位 ， 因 此止水带的接头处应设在剪切变位较小 的位置 并 尽量减少止水带的接头。 6 止水 ( 浆) 片质量控制 三峡工程 T G P S质量标准汇编 ( 一) 止水 ( 浆) 片 安装偏差标准 中，补充对缝居 中偏差 ( 相对于模板 线) 允许 5 m m、 铜片止水与塑料止水片搭接不小于 3 5 0 mm， 以及塑料止水之间的搭接不小于 2 0 0 m m， 其他情况仍按原定标准控制( 表 3 ) 。 表 3 止水( 浆) 片加工和安装质量标准 止水铜片接头焊接质量质检人员必须每仓渗漏 检查验收， 监理工程师适时进行抽查渗油检验 ， 合格 后应将其油污清洗干净。止水( 浆) 片的定位装置 ， 必 须 由监理工程师检查认可后 ， 方可进入下一道工序。 浇筑过程中避免大骨料在止水 ( 浆)片部位集 聚 ， 并仔 细振捣 ， 保证 止水 ( 浆 ) 片结合处混凝 土密 第 l 2期 赵水锋 ， 等 ： 三峡 工程混凝土止水 ( 浆) 片施工技术 第 4 7 卷 实。合理安排布料和振捣程序 ， 注意避让在止水 片 处泌水集中。 对止水片处的泌水及时排除。 对止水 ( 浆) 片的加固不能采用预埋跨缝插筋支 托 的做法 ， 必须在止水 ( 浆 ) 片一侧韵仓 内底部或侧 面预埋插筋或角钢。 在混凝土浇筑过程 中 ， 施工单位应安排专人巡 视 、 管理 ， 质检人员应加强对 止水 ( 浆 ) 片部位的检 查 ， 如发现跑偏 ， 应指令施工单位及时纠正。混凝土 收仓后 水平止水 片上的覆盖厚度不得小 于 3 0 c m， 同时注意上引止水片正反两侧必须浇筑收平及收仓 后保证止水片所予 留的长度不小于 2 0 c m，以确保 后续 的焊接质量。 模板架立应牢固， 特别是止水 ( 浆) 片两侧模板 必须采用 “ Q” 形支撑件或其他支撑结构 ， 同时利用 “ Q” 结构用木头挟紧止水铜 片 ， 以避免因模板变形 而导致错台、 漏浆及铜片跑偏。建议止水铜片处采 用整块特制专用模板 ， 以保证止水 ( 浆 ) 片定位牢固 和接缝处不漏浆。 7 止水( 浆) 片处的缺陷处理 止水 片埋设常见的施工缺陷主要是止水片跑偏 和结合部位混凝土不密实。如止铜片“ 牛鼻子” 因施 工不当而全部埋入先浇块混凝土 中， 则须将止水铜 片中线 以外混凝土凿成斜面( 约 3 ： 1 ) ， 并将表面凿平 并涂沥青 ， 处理时要特别谨慎 ， 防止损伤铜止水 片。 如止水铜片“ 牛鼻子” 位移至后浇块混凝土中 ， 则须 将先浇块结合部位凿毛用预缩砂浆填补成斜 面( 约 3 ： 1 ) ， 且表面抹平。 在止水片结合面处的“ 蜂窝” 、 “ 麻 面” 等缺陷必须凿除干净后用预缩砂浆填平。 8 施工期止水 ( 浆) 片保护及浇筑振捣 中注意事项 止水片埋设常见的施工缺陷主要是止水片跑偏 和结合部位混凝土不密实。 现将处理方法叙述如下： 混凝土振捣过程 中， 严禁振捣棒触及止水 ( 浆 ) 片， 建议在止水( 浆 ) 片附近使用软轴振捣器、 低级配 混凝 土 。 禁止在止水( 浆) 片处直接下料 ， 特别是在水平 止水片处更应紧密监控 并防止下料碰撞。 在施工过程中严禁践踏水平止水 ( 浆 ) fl - ， 并 随 时将其上油污、 杂物清除。 对混凝土浇筑块暂不上升的竖 向止水铜片 ， 宜 用木板夹保护 ， 防止意外损伤及折扭。 在混凝土浇筑过程 中采取措施 ，防止因下料后 振捣不当而造成止水 ( 浆) 片翻折是十分重要的 ， 特 别是水平敷设的止水片，更应引起重视。推荐的水 平止水片定位托架如图 1所示。 图 1 水平止水片定位托架图 9缩 语 三峡工程， 一流的质量， 一流的管理 ， 在其他项 目 工程质量步步提高的同时 ， 止水 ( 浆) 片的施工技术改 进和质量控制也取得了很大进步 ，从三峡二期到三 期工程接缝灌浆和横缝排水管的压水结果分析显示， 出现止水( 浆) 片失效 ， 导致串漏水浆的情况明显减少， 特别是在 2 0 0 4年度进行的 1 0 8 个灌区检查中发现有 8 个 区有不同程度的外漏或 串漏 ， 通过努力， 在 2 o o 5 年度进行 的 1 2 2个灌 区检查中未发现有灌区有外漏 情况 出现。说 明所采取的技术措施和施工质量控制 措施是很有成效 的。 值得继续坚持和进一步改进。 ( 上 t t - 三 ) 锚喷联合支护在水工隧洞中的应用 许海玲 ( 6 5 4 ) 卓玛路简支桥粱钻孔灌注桩施工 一吴军民 ( 6 5 7 ) 巴家咀水库除险加固工程溢洪道混凝土浇筑质量控制措施 张建史 ( 6 5 9 ) 常规钢模台车底部外挂馥转成型钢模技术改造及应用 陈兆升 ( 7 5 3 ) 某隧洞回 填灌浆设计优化 孛晓兵 ( 7 5 6 ) 工程施工计划统计和信息化管理 田霞 ( 7 5 9 ) 中的应用 刘田恤， 王对萍 ( 7 6 3 ) 钢筋骨架成型整体与分体绑扎优缺点 郭延辉 ( 8 5 4 ) 某工程地下洞室开挖锚喷支护方案设计与施工 孛晚兵 ( 8 5 8 ) 中宅岭隧道地表注浆加固技术 王娟 鄣亚宇 ( 8 6 1 ) 跟管管棚施_T技术在砂卵砾石层开挖中的应用 王向明 ( 8 6 4 ) 寒玲地区混凝士面板堆石坝施工关键技术问题 王为秋 陈娇 孙强建 ( 9 4 9 ) 大型钢架竹模板在泉卅晋江下游防洪堤北岸一期整治工程中的应用 张燕川 ( 9 5 2 ) 某隧洞膨胀岩变形特性分析及处理 车晚兵 ( 9 5 5 ) 三峡三期工程帷幕灌浆施工质量控制 赵水锋 扬富强 ( 1 O 5 4 ) 三峡右岸电站肘管大二期坑混凝土施工 剐峰 徐蚌婷 ( 1 0 57 ) 纳子峡水电站工程枢纽导流方案比选 王奇亮 ( 1 o 6 2 ) 向家坝二期泄洪坝段表孔混凝土施工技术 刘万江， 张文羊 关小猛 ( 1 1 5 1 ) 隧洞进出口土石方明挖施工程序及方案 李强 ( 1 1 5 5 ) 巴藏水电站_ 程枢纽导流洞断面形式比选 李晓强 ( 1 1 5 8 ) 静压桩的施工方法及质量控制 蔡保平 ( 1 1 6 0 ) 梯形渠道简易滑模施工方法 张志平 ( 1 1 6 2 ) 桥头镇供水工程渡槽拱肋旌工放样及精度控制 张募 ( 儿6 4 ) 引水隧洞斜井出渣方案选择及应用 潘拳硪 ( 1 2 5 6 ) 三峡工程混凝土止水( 浆) 片施工技术 赵水蜂。 冯勤， 邹建成 ( 1 2 5 9 ) 盖下坝电站大坝模板设计与应用 孙金鹏 耿越 ( 1 2 6 2 ) 生态工程 陇中黄土丘陵沟壑区植被恢复建设与对策探讨 陆佩敷 ( 3 6 2 ) 基于G I S 的点型lT 程土壤水力侵蚀强度图制作 张嘉明 ( 3 6 4 ) 临泽县山洪灾害防御现状及对策初探 宋燕琴 ( 6 6 1 ) 玉门风电场一期建设项 目 低压管道灌溉系统设计分析 陆惠萍 ( 6 6 3 ) 甘肃干旱地区工程建致扰动地表后恢复措施初探 黄投 ( 9 5 8 ) 甘肃陇东地区坡改梯土壤水分动态变化特征 祁怀平 ( 9 6 2 ) 6 1
