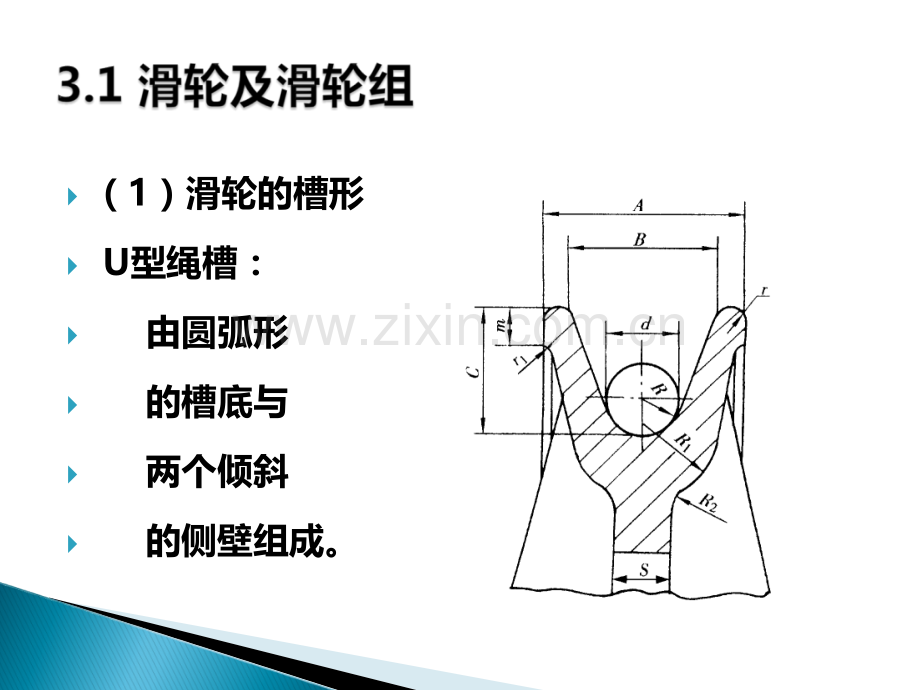

1、类型:动滑轮、定滑轮。3.1.1滑轮3.1.1.1滑轮的构造 组成:轮缘、轮辐、轮毂。(1)滑轮的槽形 U型绳槽:由圆弧形 的槽底与 两个倾斜 的侧壁组成。对槽形的要求:钢丝绳与绳槽有足够的接触面积。钢丝绳圆周的接触角一般在135左右(120 150 ),槽底半径R(0.540.6)d。允许钢丝绳有一定的偏斜角,而不使钢丝绳与绳槽侧壁相摩擦。倾斜角的正切值1/10,绳槽侧壁夹角35 45 。绳槽应有足够的深度,以防钢丝绳脱槽。(2)滑轮的材料 铸铁滑轮;铸钢滑轮;球墨铸铁;焊接滑轮;铝合金滑轮;塑料滑轮。(3)滑轮的轮辐及支撑 轮辐的形式:整体辐板;带减重孔的整体辐板;带加强筋的辐板;若干条椭

2、圆形或工字形断面的轮辐。支撑:固定在心轴上。3.1.1.2 滑轮的直径 滑轮的最小卷绕直径不小于下式规定的数值:D0min=hd D0=D+d滑轮名义直径:D(h-1)d 已标准化。对于导向滑轮和平衡滑轮,规定:桥式:D平=Domin 臂架:D导=0.6Domin3.1.1.3滑轮的效率(1)钢丝绳绕过滑轮的阻力 僵性阻力:滑轮轴承的摩擦阻力:滑轮总阻力:W=W1+W2=kS(2)滑轮的效率3.1.2滑轮组滑轮组由钢丝绳和一定数量的定、动滑轮组成。3.1.2.1滑轮组的类型(1)按功用划分省力滑轮组 增速滑轮组(2)按构造不同划分单联滑轮组双联滑轮组3.1.2.2 滑轮组的倍率 表明滑轮组省力

3、的倍数或增速的倍数。它等于悬挂物品的钢丝绳分支数与绕入卷筒的钢丝绳分支数之比。单联:m=z 双联:m=z/2倍率的重要性:3.1.2.3滑轮组的效率 作用:传递动力,变回转运动为直线运动。3.2.1 卷筒的构造与类型 构造:中空的圆柱、圆锥、曲线形。类型:(1)按钢丝绳在卷筒上的卷绕层数分类:单层绕;多层绕。(2)按卷筒的表面不同分类:光面卷筒;带螺旋槽卷筒。绳槽尺寸绳槽尺寸 R=0.55d标准槽:c1=(0.30.4)d,t1=d+(24)(mm)深槽:c2=0.65d,t2=d+(68)(mm)(3)按卷筒的制作方法分类:铸造卷筒;焊接卷筒;电渣焊卷筒。3.2.2卷筒的设计计算3.2.2.

4、1 卷筒材料 一般用不低于 HT200 的灰铸铁,特殊需要的可用 ZG270-500 铸钢。重要卷筒可以采用球墨铸铁。大型卷筒多用 Q235,Q345 钢板卷成筒形焊接而成。3.2.2.2 卷筒尺寸设计计算 卷筒的主要尺寸是直径D、长度L和壁厚。(1)直径D 确定方法与滑轮相同。D(h-1)d(2)长度L单联卷筒:L=l0+l1+2l2l0:绳槽部分长度,L1:固定钢丝绳所需长度,l1=3t;l2:两端边缘长度,根据卷筒结构确定。双联卷筒:L=2(l0+l1+l2)+l3l3:卷筒中间无绳槽部分长度,由钢丝绳的允许偏斜角和卷筒轴到动滑轮轴的最小距离决定。因tan0.1,故:多层卷筒:绕n层,每

5、层z圈,各层的卷绕直径分别为D1、D2、Dn,总的绕绳长度为:(3)卷筒壁厚先按经验公式初步确定,然后进行强度验算。3.2.2.3 卷筒强度计算卷筒在钢丝绳拉力作用下,主要产生压缩应力,此外,还承受弯曲、扭转应力。卷筒长度L3D此时,弯曲和扭转的合成应力一般不超过压应力的10%15%,允许只计算压应力。外表面压力p=2Smax/Dt,内表面压力p=0,按拉曼公式求得最大压应力产生在筒壁的内表面。由于由于 ,所以:,所以:多层卷绕:卷筒长度L3D 此时,除计算压应力外,还应计算弯曲应力,因扭转应力较小,可忽略不计。卷筒所受的合成应力:当D1200mm,长度L2D时,验算稳定性。3.2.3.1 固

6、定方法:压板固定 板条固定 楔块固定3.2.3.2 压板固定钢丝绳的计算(1)绳尾固定处的拉力(2)螺栓预紧力压板槽为半圆形时,若,不考虑A点至B点钢丝绳与卷筒间的摩擦力影响,则有:若,考虑A点至B点钢丝绳与卷筒间的摩擦力影响,B点处钢丝绳的拉力将减小为:要使钢丝绳在卷筒上固定住,B点处的预紧力应为:所以:(3)螺栓强度验算螺栓受预紧力和摩擦力引起弯曲的拉力的共同作用。最大应力为:3.2.4.1 钢丝绳进出滑轮时钢丝绳中心线偏出滑轮平面的角度.根据常用滑轮绳槽尺寸的计算结果,3.2.4.2 钢丝绳进出卷筒时两种情况:一是向相邻的空槽方向倾斜;二是向相邻有绳圈方向偏斜。以钢丝绳向空槽(绳圈)方向偏斜时最大偏角表示.由图可得:最大偏斜角可由图表的方式示出。空:绳:规范推荐:钢丝绳绕入或绕出卷筒时,钢丝绳偏离螺旋槽两侧的角度不大于3.5;对于光面卷筒和多层卷筒,钢丝绳偏离与卷筒垂直的平面的角度不大于2。
