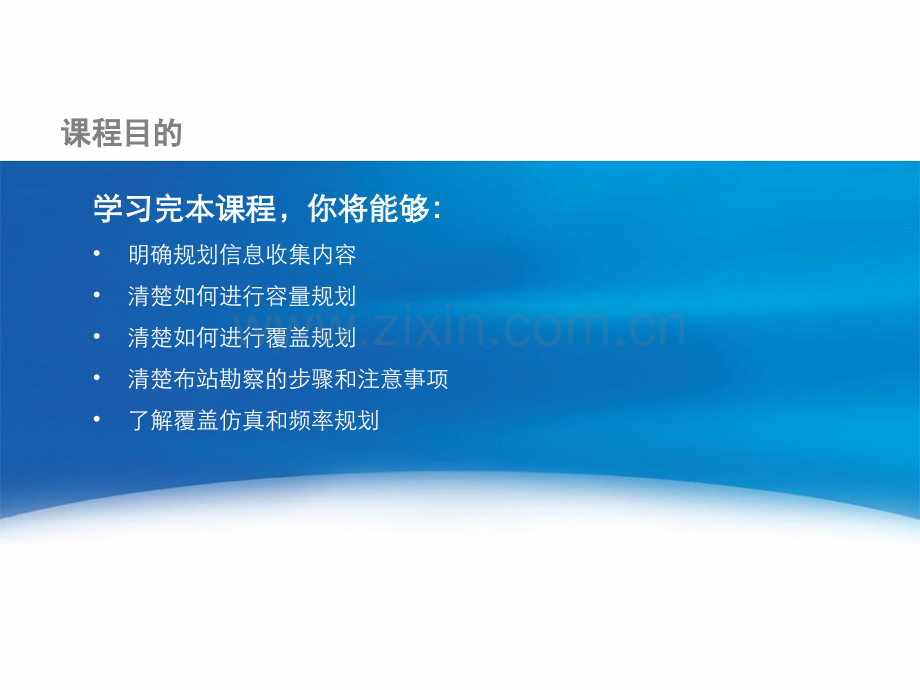

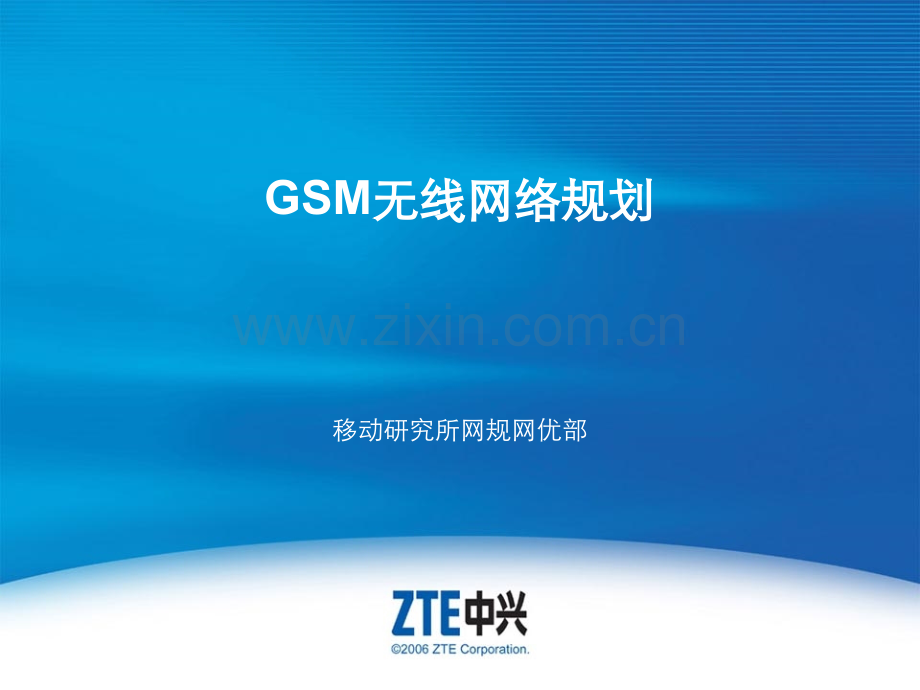

GSM无线网络规划无线网络规划移动研究所网规网优部课程目的课程目的学习完本课程，你将能够：学习完本课程，你将能够：明确规划信息收集内容清楚如何进行容量规划清楚如何进行覆盖规划清楚布站勘察的步骤和注意事项了解覆盖仿真和频率规划目录目录网络规划信息收集容量规划覆盖规划布站与勘察覆盖仿真频率规划网络规划网络规划信息收集信息收集m移动业务预测资料移动业务预测资料资料收集m电波传播环境调查电波传播环境调查调查分析需求分析需求分析m现有网络设备及运营资料现有网络设备及运营资料m城市规划资料城市规划资料m网络话务分布分析网络话务分布分析m网络覆盖及质量分析网络覆盖及质量分析m干扰调查分析干扰调查分析各类电话用户预测用户分布资料（如市区、郊区用户比例）运营商对用户预测数的意见用户预测数与其他同类城市预测值的比较现有移动用户数、年增长率市区、郊区移动用户数比例现有移动网MSC、BSC、BTS配置及分布情况移动网近期话务统计报表及路测报告运营商对现有网络的评价及对网络发展的建议 城市性质：省会城市、工业城市、港口城市等城市人口、农村人口市区/郊区现有范围及规划范围城市工业区、商业区、住宅区、旅游区的分布经济开发区的建设及发展规划公路和交通现状及发展规划各类地图（行政街区图，城市规划图等）地形、平原、丘陵或山地地面建筑物高度、密度，高层建筑物分布街道走向、宽度、树林分布城市工业区、商业区、住宅区、旅游区、高新开发区高话务密度、中等话务密度、低话务密度区域分布情况覆盖范围、覆盖质量、话音质量的调查（路测）对A 口、Abis口、OMC统计数据分析现有频率分配及使用情况即将使用的频道是否被占用、干扰（清频测试）概述概述需求分析需求分析频率频率其他其他话务模型话务模型容量容量覆盖覆盖 限制使用的频点 可用带宽和频段范围 频段资源 覆盖KPI要求 话务分布比例 规划区大小 冗余度等其他要求 容量话务分布比例 业务量需求及系统容量 数据业务模型 数据业务用户类型和比例 话音业务模型其他运营商方案现网站点数目站型信息 简单描述传播环境 电子地图是否已有、是否购买网络规划信息收集网络规划信息收集需求分析需求分析q网规信息收集模版信息收集不全信息收集不全1、预规划前需要明确的必要信息有哪些？2、最好能收集到的补充信息有哪些？网络规划信息收集网络规划信息收集小结小结目录目录网络规划信息收集容量规划覆盖规划布站与勘察覆盖仿真频率规划容量规划容量规划.定义了呼损、信道数及话务量的关系。.呼损是指一个移动通信系统的全部信道被占用后若再发生呼叫，则该呼叫将无法接通而被损失掉，或者称为被阻塞的呼叫。无线呼损率GOS就是这些呼叫被阻塞的概率。按照公用移动电话网路技术体制的规定，无线信道呼损率5%，在话务密度高的地区采用2%。话务模型定义了影响系统容量的各个重要参数的取值(如每用户平均忙时话务量、呼损率等)，是无线网络设计的重要依据。一个爱尔兰是指一条通话电路被100连续占用1个小时的话务负荷，或者两条通话电路各被100%连续占用半小时的话务负荷。话务量所谓话务量是指一组线路或中继线上电话呼叫的总和。而忙时话务量A则指系统或线路最忙时的最大话务负荷。A=a*b*t 其中，a为每用户每天呼叫次数(来话及去话),b为忙时集中系数(忙时话务量/全天话务量)，t为每用户每次通话平均时长。假定某用户每天通话6次，每次通话2分钟，忙时集中系数为0.15，则A=0.03Erl几个基本概念几个基本概念爱尔兰呼损率Erlang B表话务模型容量规划过程容量规划过程l确定参数l得到估算的站型配置下的基站数量l得到容量分布比例l得到站点分布和位置经纬度信息l达到容量规划的最终目标12345网络规模网络规模确定站点布局确定站点布局容量规划容量规划容量规划过程容量规划过程容量信息收集容量信息收集话务分布分析话务分布分析站型和基站数量站型和基站数量容量信息收集容量信息收集容量规划容量规划容量信息收集容量信息收集m网络类型：GSM900？DCS1800？双频网？是否WLL网络？m确定系统容量需求，即系统中将有多少用户，这些用户将产生多少话务量？m话音业务的话务模型？m设备类型：V2/V3？型号？室内还是室外站？V3是否采用DPCT？开DPCT的比例？m是否有数据业务需求，是否EDGE载频？数据业务渗透率？数据业务的话务模型？m频段资源是从多少到多少？是否有限制不可用的频点？最大站型是多大？m进行话务密度分布话务密度分布预测与调查，确定容量分布比例话务分布分析话务分布分析容量规划容量规划m话务量主要集中在大中城市，在城市的市中心又形成一个较为集中的话务密集区，在这样的区域内，一般还存在局部的更高的话务热点，而郊县的话务量较低。建网时如果不考虑这些因素，均匀布点，不仅会造成低话务密度区设备资源的浪费，还会导致高话务密度区容量的不足，影响网络的投资效益和服务质量。m话务分布分析主要是通过话务密度分布预测与调查，对规划区域进行服务等级的划分服务等级的划分，并且将分析结果作为基站布局的规划依据。是否分几期规划，每期的用户发展比例？划定需要规划区域范围，并确定区域如DU/MU/SU/RU等的话务分布比例提供现网已有基站和配置、性能统计报表数据等服务等级的划分（一）：按照无线传播环境分类服务等级的划分（一）：按照无线传播环境分类区域分类地形地貌特征描述密集市区周围建筑物平均高度30米(10层以上),周围建筑物平均楼距约1020米；一般在基站附近的建筑物较为密集，周围既有较多10层以上的建筑物，也有部分二十层左右的建筑物，周边道路不算太宽。市区周围建筑物平均高度1530米(59层),周围建筑物平均楼距约1020米；一般基站附近的建筑物分布比较均匀，周围主要以9层以下建筑物为主，也可能有零星的9层以上建筑物，周边道路不算太宽。郊区城市边缘地区或乡镇中心区，周围建筑物平均高度1015米(35层),周围建筑物平均楼距约3050米；一般基站附近的建筑物分布比较均匀，周围主要以34层建筑物为主，也可能有零星的4层以上建筑物，建筑物之间有较宽的空间。农村一般的农村地区，周围建筑物平均高度10米以下(以1-2层房子为主),周围建筑物散落分布，建筑物之间或周围有较大面积的开阔地。话务分布分析话务分布分析容量规划容量规划服务等级的划分（二）：按照业务分布分类服务等级的划分（二）：按照业务分布分类区域分类业务分布特点密集城区话务密集；业务速率要求高；数据业务发展的重点区域一般城区话务量较高；业务速率中等；有数据业务需求郊区话务量较低；只提供低速或不提供数据业务农村话务稀疏；建站的目的是解决覆盖；一般不保证数据业务的质量话务分布分析话务分布分析容量规划容量规划区域划分应综合考虑无线传播环境因素和业务分布因素。m由频率资源及频率复用方式估算每个基站最大站型和容量；总话务量除以基站最大容量得出所需基站数m给出各个区域内分期的站型配置下的基站数量m给出一个小区/基站配置的信道数（业务信道数与控制信道数）及它们所提供的话务量、用户数m给出全部基站所能提供的容量之和即网络的总体容量。开始开始频率资源频率资源单个小区的容量单个小区的容量单站容量单站容量站型和基站数量站型和基站数量频率复用方式频率复用方式最大站型最大站型信道规划信道规划/数据业务数据业务ERL B表表话务模型话务模型站型配置站型配置总话务量及分布比例总话务量及分布比例网络规模网络规模覆盖规划覆盖规划站型和基站数量站型和基站数量容量规划容量规划覆盖规划容量规划网络规模网络规模站型和基站数量站型和基站数量m容量规划是初步规划，通过无线覆盖规划和分析，可能需要增加或者减少一些基站；m容量规划是一个反复、逐步完善的过程，最终确定基站数目和站型分布。容量规划容量规划目录目录网络规划信息收集容量规划覆盖规划布站与勘察覆盖仿真频率规划覆盖规划覆盖规划覆盖规划过程覆盖规划过程l确定参数l得到估算的单站覆盖半径l得到允许的最大路损l得到站点分布和位置经纬度信息l达到覆盖规划的最终目标12345网络规模网络规模确定网络参数确定网络参数布站布站/覆盖仿真覆盖仿真链路预算链路预算覆盖半径估算覆盖半径估算覆盖规划过程覆盖规划过程m网络类型：GSM900、DCS1800、双频网？是否WLL网络？m设备类型：V2/V3？型号？室内还是室外站？V3是否采用DPCT？开DPCT的比例？m载频发射功率：40W，60W，80W？是否有数据业务需求，是否EDGE载频？m天线选型：天线增益、水平/垂直半功率波瓣角、极化方式、有无电子下倾等m天线工程参数确定：天线有效挂高、方向角、下倾角等m是否采用塔放？m采用馈线的类型：7/8主馈线 or 15/8主馈线？m最大站型是多大？对分合路单元的配置是否有特殊要求？m对于覆盖KPI是如何要求的？电平等级和边缘/面积覆盖概率是多少？mV3基站需要采用的新技术：DDT？IRC？FWDR？覆盖规划覆盖规划确定网络参数确定网络参数q定义：定义：m通过对系统中上、下行信号传播途径中各种影响因素的考察和分析，对系统的覆盖能力进行估计，获得保持一定呼叫质量下，链路所允许的最大传播损耗。q目的：目的：m获得基站的可用的最大发射功率，避免无效的下行覆盖，减小干扰和系统噪声，是获得良好的网络服务质量的基础。m得到上/下行分别的室内（室外）允许的最大路损。取上/下行分别的室内（室外）允许的最大路损两者中的较小者作为最终等效室内（室外）允许的最大路损，以此作为覆盖半径估算时的路损。覆盖规划覆盖规划链路预算链路预算PAPAPAPA 馈线损耗馈线损耗传播损耗传播损耗天线增益天线增益穿透损耗穿透损耗基站灵敏度基站灵敏度阴影余量阴影余量人体损耗人体损耗MSMS功率功率简单地说，链路预算是对一条通讯链路上的各种损耗和增益的核算。简单地说，链路预算是对一条通讯链路上的各种损耗和增益的核算。覆盖规划覆盖规划链路预算链路预算链路预算链路预算链路预算模版：链路预算模版：各种损耗各种损耗余量预留余量预留各种增益各种增益网络类型与采用设备网络类型与采用设备链路预算MS/BTS的发射功率、接收灵敏度最大站型影响分合路单元选择快衰落及恶化量储备慢衰落余量干扰余量基站天线增益MS天线增益塔放对基站灵敏度的增益路径损耗人体损耗车内损耗植被损耗建筑物穿透损耗馈线、接头损耗分/合路器损耗覆盖规划覆盖规划链路预算链路预算根据根据GSM协议，协议，MS的发射功率：的发射功率：Power class GSM 900 Nominal Maximum output power DCS 1800 Nominal Maximum output power PCS 1900 Nominal Maximum output power 11 W(30 dBm)1 W(30 dBm)2 8 W(39 dBm)0.25 W(24 dBm)0.25 W(24 dBm)35 W(37 dBm)4 W(36 dBm)2 W(33 dBm)4 2 W(33 dBm)5 0.8 W(29 dBm)覆盖规划覆盖规划链路预算采用设备链路预算采用设备产品系列调制方式发射功率接收灵敏度最大站型BTS V3B8018GMSK60 W47.78 dBm112 dBmS18/18/188PSK31 W45 dBmB8112GMSK60 W47.78 dBm112 dBmS12/12/128PSK31 W45 dBmM8202GMSK30 W44.78 dBm-110 dBmS2/2/2 or O6 8PSK20 W43 dBmBTS V2GMSK40W46 dBm-110 dBmS12/12/12GMSK80W49 dBm-110 dBmS6/6/68PSK30W44.78 dBm-110 dBmS12/12/12(EDGE)GMSK60W47.7 dBm-110 dBmS12/12/12OB06GMSK40W46 dBm-110 dBmS6/6/6BS30GMSK40W46 dBm-110 dBmS2/2/2BS21GMSK40W46 dBm-110 dBmS2/2/2GMSK80W49 dBm112 dBmS1/1/1覆盖规划覆盖规划链路预算采用设备链路预算采用设备 路径损耗人体损耗车内损耗植被损耗建筑物穿透损耗馈线+接头损耗合路器，分路器损耗覆盖规划覆盖规划链路预算损耗链路预算损耗q路径损耗路径损耗m随着传播距离的增加而产生的无线电波损耗。q人体损耗人体损耗m当手持机位于使用者的腰部或肩部时，接收的信号比天线离开人体几个波长时要低。对于语音业务，人体损耗一般取3dB；对于数据业务，人体损耗一般取0dB。q车内损耗车内损耗m一般车内损耗为810dB。覆盖规划覆盖规划链路预算损耗链路预算损耗q植被损耗植被损耗m植被损耗与树林的稠密程度、树叶形状（针叶、阔叶）、树林的厚度、树林与接收天线的距离有关。m在树林内部，900MHz为0.2dB/m，1800MHz为0.3dB/m；部分穿过树林或绕射，20dB/dec；接收天线周围有树林，且天线低于树林，大致为10dB。q建筑物穿透损耗建筑物穿透损耗m建筑物的贯穿损耗是指电波通过建筑物的外层结构时所受到的衰减，等于建筑物外与建筑物内的场强中值之差。一般在10 20 dB，和建筑物材质、厚度有关。区域分类 900M损耗（dB）1800M损耗（dB）密集城区1822 2327一般城区 15202025 郊区及农村 10151520覆盖规划覆盖规划链路预算损耗链路预算损耗q馈线损耗馈线损耗馈线类型损耗（dB/100m）900M1800/1900M1/2软跳线 7.22 11.37/8主馈线3.896.1515/8主馈线2.343.84q合合/分路器损耗分路器损耗（1）合路分路单元CDU（Combiner Distribution Unit）覆盖规划覆盖规划链路预算损耗链路预算损耗链路预算链路预算q合合/分路器损耗分路器损耗（2）ECDU（双工分路单元）（3）接收分路单元RDU（Receiver Distribution Unit）覆盖规划覆盖规划链路预算损耗链路预算损耗q合合/分路器损耗分路器损耗（4）合路扩展单元CEU（Combiner Extension Unit）（5）CENU（Combiner Extension Net Unit）覆盖规划覆盖规划链路预算损耗链路预算损耗q合合/分路器损耗分路器损耗合路器名称合路器名称(900M)插入损耗插入损耗CDUG4.4dBCEUG3.5dBCENG5.3dBCENG/25.3dBECDU0.9-1.0dB合路器名称合路器名称(1800M)插入损耗插入损耗CDUD4.6dBCEUD3.6dBCEND5.5dBCEND/25.5dBECDU0.9-1.0dB覆盖规划覆盖规划链路预算损耗链路预算损耗q合合/分路器损耗分路器损耗BTS V2 1个小区中全80W TRX通常配置的载频数、合路分路单元和天线的对应关系：TRX数目天线数目和配置CDU数目RDU数目CEU数目备注12，TX/RX，RX11对CDU需要进行特别处理：将TX1口和双工器的TX口直接连接，TX2口作废。22，TX/RX，TX/RX2对CDU需要进行特别处理：将TX1口和双工器的TX口直接连接，TX2口作废。342，TX/RX，TX/RX2562，TX/RX，TX/RX22覆盖规划覆盖规划链路预算损耗链路预算损耗链路预算链路预算BTS V3 ZXG10 B8018 的 1个小区中通常配置的载频数、合路分路单元和天线的对应关系：TRX数目天线数目和配置CDU数目ECDU数目CEU数目CENU数目备注14，（2根TX/RX，2根RX）22，（2根TX/RX）2CDU+TMA，便于扩容22，TX/RX，TX/RX2不跳合路器，便于扩容2，TX/RX，TX/RX2跳合路器，加TMA，广覆盖342，TX/RX，TX/RX2562，TX/RX，TX/RX21便于扩容，载频功率不平衡2，TX/RX，TX/RX21解决载频功率不平衡问题782，TX/RX，TX/RX22覆盖规划覆盖规划q合合/分路器损耗分路器损耗链路预算损耗链路预算损耗BTS V3 ZXG10 B8112的 1个小区中通常配置的载频数、合路分路单元和天线的对应关系：TRX数目天线数目和配置CDU数目ECDU数目CEU数目CENU数目备注12，（2根TX/RX）122，TX/RX，TX/RX2不跳合路器，便于扩容2，TX/RX，TX/RX2跳合路器，加TMA，广覆盖342，TX/RX，TX/RX2562，TX/RX，TX/RX21便于扩容，载频功率不平衡2，TX/RX，TX/RX21解决载频功率不平衡问题782，TX/RX，TX/RX229122，TX/RX，TX/RX22覆盖规划覆盖规划链路预算损耗链路预算损耗q合合/分路器损耗分路器损耗q基站天线增益基站天线增益m与天线相关，天线选型需考虑实际情况。区域区域天线增益（天线增益（dBidBi）城区15.5郊区15.517农村1718高速公路或狭长谷地1821高山、丘陵1718qMS天线增益天线增益mMS天线增益一般为0。注：GSM WLL网络需特别注意MS侧的天线增益m终端的天线可能会在室内，也可能在室外如楼顶或窗户外，这时需要确认终端使用天线的增益，终端天线挂高。这对覆盖范围影响非常大！q塔放对基站灵敏度的增益塔放对基站灵敏度的增益覆盖规划覆盖规划链路预算增益链路预算增益q快衰落及恶化量储备快衰落及恶化量储备m快衰落是怎么产生的m快衰落恶化量储备的目的m一般取值：m步行条件下：2.0-5.0dB m高速移动条件下：0dBm在GSM系统中，语音和数据两种业务的快衰落量均取3dB。q干扰余量干扰余量m在GSM系统中，系统内部干扰主要有同频干扰、邻频干扰、交调干扰和近端对远端比干扰等，综合考虑这些干扰对链路预算的影响，在工程上得到一个干扰余量，一般取值为3dB。覆盖规划覆盖规划链路预算余量链路预算余量q慢衰落余量（慢衰落余量（fading margin）m慢衰落是怎么产生的m为什么需要预留慢衰落余量m通常认为阴影衰落服从对数正态分布。根据阴影衰落方差和边缘覆盖概率要求（运营商确定），可以得到所需的阴影衰落余量。m慢衰落标准差与电磁波传播环境相关。一般在城市环境中，慢衰落标准差大约是810dB；在郊区或者农村环境中，68dB。例如：l城区：衰落标准差取8dB，边缘覆盖可通率取90%时，阴影衰落余量为10.3dB；l农村：衰落标准差取8dB，边缘覆盖可通率取75%时，阴影衰落余量为5.4dB。边缘覆盖率(%)70758085909598慢衰落余量/dB0.530.680.851.041.291.652.06覆盖规划覆盖规划链路预算余量链路预算余量参数符号运算MS发射功率A人体损耗B建筑物损耗C 基站接受灵敏度D 基站天线增益E 塔放对基站灵敏度的增益F 分集增益G馈线损耗H 合/分路器损耗I 快衰落和恶化量储备J 衰落余量K 噪声余量L室内覆盖允许路损M=A-B-C-D+E+F+G-H-I-J-K-L 室外覆盖允许路损N=M+C覆盖规划覆盖规划上下行的损耗差值在3-5dB以下正常！正常！上下行的损耗差值大于10dB需要修正需要修正链路预算链路预算q覆盖半径估算的依据：覆盖半径估算的依据：m上下行功率链路平衡得到的最大允许的路损m传播模型lOkumura-Hata模型lCost231-Hata模型l通用模型lCost231-Walfish-Ikegami模型覆盖半径估算覆盖半径估算最大允许路损传播模型选择覆盖规划覆盖规划覆盖半径估算覆盖半径估算布站布站覆盖仿真覆盖仿真电子地图/Mapinfo地图规划区域大小规划区域划分Polygon网络规划站点数目链路预算半径估算站点分布图站点分布信息站点经纬度*InputOutput电子地图规划区域Polygon站点分布经纬度信息天线挂高/方向角等天线选型传播模型链路预算现网数据站点分布图站点覆盖效果图高度信息图现网站点覆盖图覆盖概率统计表覆盖规划覆盖规划布站布站/覆盖仿真覆盖仿真覆盖规划容量规划网络规模网络规模覆盖规划覆盖规划网络规模网络规模目录目录网络规划信息收集容量规划覆盖规划布站与勘察覆盖仿真频率规划覆盖规划+容量规划=网络站点规模在Mapinfo或PLANET/EET电子地图上布站，确定站点的理论位置，得到初步的站点分布经纬度信息，以及假定基站的有关参数根据理论的站点经纬度信息，现场实地进行站点位置勘察，根据实际话务分布、覆盖要求、周围建筑环境、自然环境、电源、传输供应、征地等条件，确定站址选择、天馈设计等，包括基站位置、基站类型和配置、天线选型、挂高、方向角、下倾角、分合路单元、塔放、馈线等布站与勘查布站与勘查步骤步骤q基站勘测是确定基站布局的重要部分，基站的现场勘基站勘测是确定基站布局的重要部分，基站的现场勘测包括光测、频谱测量和站址调查。测包括光测、频谱测量和站址调查。m光测l基站周围建筑环境、自然环境m频谱测量l电磁背景环境m站址调查l天线、设备的安装条件l电源、传输供应布站与勘查布站与勘查基站勘测基站勘测q基站勘测的准备工作基站勘测的准备工作m熟悉工程概况，尽量收集跟项目相关的各种资料，主要包括以下内容：l工程文件、背景资料、现有网络状况、地图、配置清单等m准备工具，确保工具可用：l数码相机、GPS卫星接收机、指南针、尺子、便携电脑等布站与勘查布站与勘查基站勘测准备工作基站勘测准备工作q在确定站址的过程中，需要考虑以下信息：在确定站址的过程中，需要考虑以下信息：m原有网络情况m人口分布与当地习惯m城市结构及城镇分布m主要街道及其交通流量m山地、湖泊、河流、海岸线等自然环境m长远发展趋势等选高话务区和用户选高话务区和用户集中区集中区人口分布话务分布用户流向 uu基站选址的原则基站选址的原则基站周围环境信号传播质量 慎选高山、雷达、电台、加油慎选高山、雷达、电台、加油站、森林、电厂等站、森林、电厂等布站与勘查布站与勘查站址选择站址选择q站址选择的具体原则如下：站址选择的具体原则如下：m站址应尽量选在规则网孔中的理想位置，其偏差不应大于基站半径的四分之一；m在不影响基站布局的情况下，尽量选择现有设施，以减少建设成本和周期；m市区边缘或郊区的海拔很高的山峰(与市区海拔高度相差100300米以上），一般不考虑作为站址，一是为便于控制覆盖范围，二也是为了减少工程建设的难度，方便维护；m新建基站应选在交通方便、市电可用、环境安全及少占良田的地方；m避免在大功率无线电发射台、雷达站或其他干扰源附近建站；m新建基站应设在远离树林处以避开接收信号的快速衰落；m在山区、岸比较陡或密集的湖泊区、丘陵城市及有高层金属建筑的环境中选址时要注意信号反射及时间色散的影响；m在市区楼群中选址时，可巧妙利用建筑物的高度，实现网络层次结构的划分；m建网初期基站数量较少时，选择的站址应保证重点地区有良好的覆盖。布站与勘查布站与勘查站址选择原则站址选择原则合分路单元合分路单元天馈设计天馈设计主要完成收发信双工，发射信号合路、滤波以及接收信号滤波、低噪声放大和分路，并提供塔放的馈电电路；实现将多个发射信号和多个接收信号共用一副天线的单元。天线天线m挂高、方向角m频率范围、增益(Gain)m极化方式(Polarization)m水平/垂直半功率波瓣宽度m下倾角(Down tilt)m用于提高基站接收系统灵敏度。塔放为可选件，根据系统使用频段选用塔放。采用CDU方式的基站可使用单工塔放和三工塔放；合路器方式的基站使用双工塔放。塔放塔放馈线馈线m900MHz，馈线长度大于80米采用5/4馈线；m1800MHz，馈线长度大于50米采用5/4馈线；布站与勘查布站与勘查天馈设计天馈设计q天线的性能指标很多，对网络规划最重要的主要有以下几项：天线的性能指标很多，对网络规划最重要的主要有以下几项：m频率范围(Frequency Range)m增益(Gain)m极化方式(Polarization)m水平/垂直半功率波瓣宽度(Horizontal/Vertical half-power beam width)m下倾角(Down tilt)下图为Kathrein 739649型定向天线方向图：布站与勘查布站与勘查天馈设计天线指标天馈设计天线指标q天线的选择是决定网络质量的一个很重要部分；天线的选择是决定网络质量的一个很重要部分；q应根据基站以下条件综合考虑整网覆盖、干扰来选择应根据基站以下条件综合考虑整网覆盖、干扰来选择m服务区内的覆盖m服务质量要求m话务分布m地形地貌等q根据地形或话务分布情况可以把天线使用的环境分为以下几种类根据地形或话务分布情况可以把天线使用的环境分为以下几种类型：型：m市区、郊区、农村、公路、山区、近海、隧道、室内等。布站与勘查布站与勘查天馈设计天线选择天馈设计天线选择农村基站农村基站m根据具体情况和要求选择90、120定向天线或全向天线；m所选的定向天线增益一般比较高（1618dBi）；m一般不选预置下倾天线，高站可优先选择零点填充天线；m建议选择垂直极化天线。公路基站公路基站m一般选择窄波束、高增益的定向天线，也可以根据实际情况选择8字型天线、全向或变形全向天线；m公路基站对覆盖距离要求高，因此一般不选预置下倾角天线；m建议选择垂直极化天线；m所选定向天线的前后比不宜太高。市区基站市区基站m通常选用水平半功率角6065的定向天线；m一般选择15dBi左右的中等增益天线；m最好选择带有一定电下倾角（36）的天线；m建议选择双极化天线。郊区基站郊区基站m根据实际情况选择水平半功率角65或90的定向天线；m一般选择1518dBi的中、高增益天线；m根据具体情况决定是否采用预置下倾角；m双极化和垂直极化天线均可选用。布站与勘查布站与勘查天馈设计天线选择天馈设计天线选择q天线高度设计原则天线高度设计原则m同一基站不同小区的天线允许有不同的高度。m对于地势较平坦的市区，一般天线的有效高度为25m左右；m对于郊县基站，天线高度可适当提高，一般在40m左右。m天线高度不易过高：l会降低天线附近的覆盖电平(俗称“塔下黑”），特别是全向天线该现象更为明显；l容易造成严重的越区覆盖、同/邻频干扰等问题，影响网络质量。布站与勘查布站与勘查天馈设计天馈设计天馈设计天馈设计q天线方位角设计原则天线方位角设计原则m天线方位角的设计应从整个网络的角度考虑m在满足覆盖的基础上，尽可能保证市区各基站的三扇区方位角一致，局部微调；城郊结合部、交通干道、郊区孤站等可根据重点覆盖目标对天线方位角进行调整。m天线的主瓣方向指向高话务密度区m天线的主瓣方向偏离同频小区，可以有效地控制干扰；m市区相邻扇区天线交叉覆盖深度不宜超过10%；m郊区、乡镇等地相邻小区之间的交叉覆盖深度不能太深，同基站相邻扇区天线方向夹角不宜小于90；m为防止越区覆盖，密集市区应避免天线主瓣正对较直的街道。布站与勘查布站与勘查天馈设计天馈设计天馈设计天馈设计q天线下倾角设计原则天线下倾角设计原则m天线的波束倾斜是提高频率复用能力的基本技术；m运用天线下倾技术可有效控制覆盖范围，减小系统内干扰；m天线下倾角度必须根据具体情况确定，达到既能够减少同频小区之间的干扰，又能够保证满足覆盖要求的目的；m下倾角设计需要综合考虑基站发射功率、天线高度、小区覆盖范围、无线传播环境等因素。布站与勘查布站与勘查天馈设计天馈设计天馈设计天馈设计q天线隔离度天线隔离度m基站的收、发信机必须有一定的隔离；m天线之间的隔离度：为天线在实际安装的情况下，信号从一个天线的端口到另一个天线端口之间的衰减；mGSM系统：两发射天线之间以及发射和接收天线之间，隔离度至少30dB；l天线垂直布置：Lv=28+40log(k/)(dB)l天线水平布置：Lv=22+20log(d/)-(G1+G2)-(S1+S2)(dB)布站与勘查布站与勘查天馈设计天馈设计天馈设计天馈设计q满足空间分集增益的间距要求满足空间分集增益的间距要求m空间分集时，两根接收天线的距离要求为1218；m天线安装越高其分集天线的水平间距越大，一般取分集天线水平间隔等于天线有效高度的0.11倍；m要达到同样的分集效果，垂直分集距离必须是采用水平分集时的56倍；m为了减少两副天线的相互影响，分集天线水平间距在任何天线有效高度情况下都应大于3m。布站与勘查布站与勘查天馈设计天馈设计天馈设计天馈设计目录目录网络规划信息收集容量规划覆盖规划布站与勘察覆盖仿真频率规划覆盖仿真覆盖仿真电子地图规划区域Polygon站点分布经纬度信息天线挂高/方向角等天线选型传播模型链路预算现网数据站点分布图站点覆盖效果图高度信息图现网站点覆盖图覆盖概率统计表*InputOutput覆盖仿真覆盖仿真目录目录网络规划信息收集容量规划覆盖规划布站与勘察覆盖仿真频率规划频率规划频率规划GSM工作频段工作频段GSM系统系统上行上行/MHz下行下行/MHz带宽带宽/MHz双工间隔双工间隔/MHz双工信道数双工信道数GSM900890 915935 9602 2545124GSM900E880 890925 9352 3545174GSM18001710 17851805 18802 7595374GSM190018501910193019902 6080299频率规划频率规划GSM工作频段工作频段q频道间隔频道间隔m每载频占200 KHz带宽，采用TDMA，含8个物理信道q频道配置频道配置mGSM900MHz频段：lfu(n)=890.2MHz+(n-1)*0.2MHzlfd(n)=fu(n)+45MHzmGSM1800MHz频段：lfu(n)=1710.2MHz+(n-512)*0.2MHzlfd(n)=fu(n)+95MHzfu(n)：上行频率，移动台发，基站收fd(n)：下行频率，基站发，移动台收q载波干扰比载波干扰比C/Im定义：l接收到的希望电平与非希望电平比值。m同频干扰保护比C/I：l指不同小区使用相同频率时，另一小区对服务小区干扰，即C/Il规范要求：C/I=9dB，l工程要求：加3dB余量，即C/I=12dBm邻频干扰保护比C/A：l指不同小区使用相邻频率时，另一小区对服务小区干扰，即C/Al规范要求：C/I=9dB，l工程要求：加3dB余量，即C/I=6dBm载频偏离400KHz时的干扰保护比C/I=-41dB载波干扰比载波干扰比频率规划频率规划q“43”复用复用令蜂窝六边形边长为1，结合干扰模型，可以得到：18dB12dB频率规划频率规划GSM常用频率复用方式常用频率复用方式q“33”复用复用令蜂窝六边形边长为1，结合干扰模型，可以得到：13.3dB12dB频率规划频率规划GSM常用频率复用方式常用频率复用方式q控制信道数的计算控制信道数的计算m使用M/G/N/N模型作为控制信道的话务模型：l假设SDCCH的平均处理呼叫时间为3秒，位置更新的平均处理时间为9秒，用户忙时呼叫次数为2BHCA,则每用户流入SDCCH的话务量为(32+9)/3600=0.0042 Erlangl4SDCCH呼损2%时容量为1.092Erlang，可容纳(1.092/0.0042=260户)0.025 Erlang=6.5Erlangl查Erlang-B表，呼损2%时，6.5Erlang需12条TCH(2TRX)。l8SDCCH呼损2%时容量为3.627Erlang，可容纳(3.627/0.0042=863户)0.025 Erlang=21.6Erlangl查Erlang-B表，呼损2%时，21.6Erlang需30条TCH(4TRX)。$频率规划频率规划控制信道规划控制信道规划通常可根据站型规划站型按照ERL B表中的默认数据给出控制信道的规划。q确定数据业务的话务模型确定数据业务的话务模型若GPRS/EDGE共同组网，请提供GPRS用户比例(%)20%EDGE用户比例(%)100%每用户忙时吞吐量（bps/sub）220或者提供：每用户每月总业务量(MB/Month)每月有效天数（days/Month）忙时系数（hours/day）数据业务用户渗透率（Penetrate percentage）20%附着率（Attcah percentage）10%PDP激活率（PDP Context Active percentage）20%其他要求（Other）无计算用户的数据业务流量：计算用户的数据业务流量：（用户数（用户数）X（数据业务用户渗透率）（数据业务用户渗透率）X（附着率）（附着率）X（PDP激活率）激活率）X（每用户忙时吞吐量）（每用户忙时吞吐量）频率规划频率规划PCDH规划规划q确定数据业务的编码方式比例确定数据业务的编码方式比例GPRS编码方式Um接口IP层承载速率应用比例Um接口IP层承载平均速率CS-1(Kbps)6.40.210.454CS-2(Kbps)9.410.3CS-3(Kbps)11.110.3CS-4(Kbps)15.090.2计算出各种站型下每小区的数据业务计算出各种站型下每小区的数据业务PDCH信道数信道数：同样地可以计算出，EDGE 9种CODE方式下的平均速率，此处省略。（小区用户数据业务流量）（小区用户数据业务流量）/（数据业务平均速率）（数据业务平均速率）$频率规划频率规划PCDH规划规划载频数信道数SDCCH信道控制信道数 剩余信道TCH用户流量/小区PDCH 信道数TCH ERLTCH用户18SDCCH/4171172.059212.289118SDCCH/826911.601611.6666216SDCCH/82143275.755217.4296324SDCCH/822259510.472213.185274322*SDCCH/832984114.8016219.277705402*SDCCH/8337113019.888325.5310216482*SDCCH/8345142425.0624431.9212767563*SDCCH/8452168529.656438.3915358643*SDCCH/8460198534.936445.871834数据业务数据业务PDCH信道规划数据举例信道规划数据举例：频率规划频率规划PCDH规划规划q一般原则一般原则m同一基站内不能同邻频；m相对小区不能同频，应避免邻频；m基站间有较高的山，不作为邻站考虑；若基站间有大片水域，则要作为邻站考虑；m考虑到天线挂高和传播环境的复杂性，距离较近的基站应尽量避免同频相对(含斜对);m重点关注同频复用，避免邻近区域存在同BCCH同BSIC；m最后采用频率规划预测软件进行验证调整。频率规划频率规划TCH规划规划q相邻小区的配置相邻小区的配置mGSM系统以小区为中心，一般向外做不超过两层切换关系。m对于一个稳定的GSM系统，可根据路测的数据来修改在规划中不合理的切换小区。m做切换的小区之间不可同频。m切换应做双向切换，避免单向切换。m一个小区不能存在两个同BCCH载频、同BSIC的切换小区。m应避免同时存在两个同BCCH载频、不同BSIC的切换小区m一个小区的切换选择不要作得过少/过多，一般以两层切换选择为宜，特别是覆盖公路/铁路的小区。频率规划频率规划邻区配置邻区配置qGSM系统频率规划需要注意：系统频率规划需要注意：m预留频点的必要性：l传播测试用的测试频点（隔离频点95一般已给移动占用）；l判断干扰时的替换频点；l话务热点地区的微蜂窝频点等mBCCH及TCH频点分配的问题。一般BCCH应分配连续的高载频号。m分区配频。l不同区域基站的频率应分别规划。为保证重点，使市区的干扰达到最小。l一般将基站分为市区、郊区、农村等区域分别配频。l市区基站较多时，也可将市区分开。l频率规划时先做市区，再做郊区与农村。m手工核查。通过自动频率规划生成频点配置后，一定要进行人工检查，若发现不合适的频率分配，应修改配频条件并重新进行配频，或手工修改。频率规划频率规划注意事项注意事项GSM网络规划网络规划信息收集容量规划覆盖规划布站勘察频率规划无线网络Action/reaction频率规划频率规划小结小结
