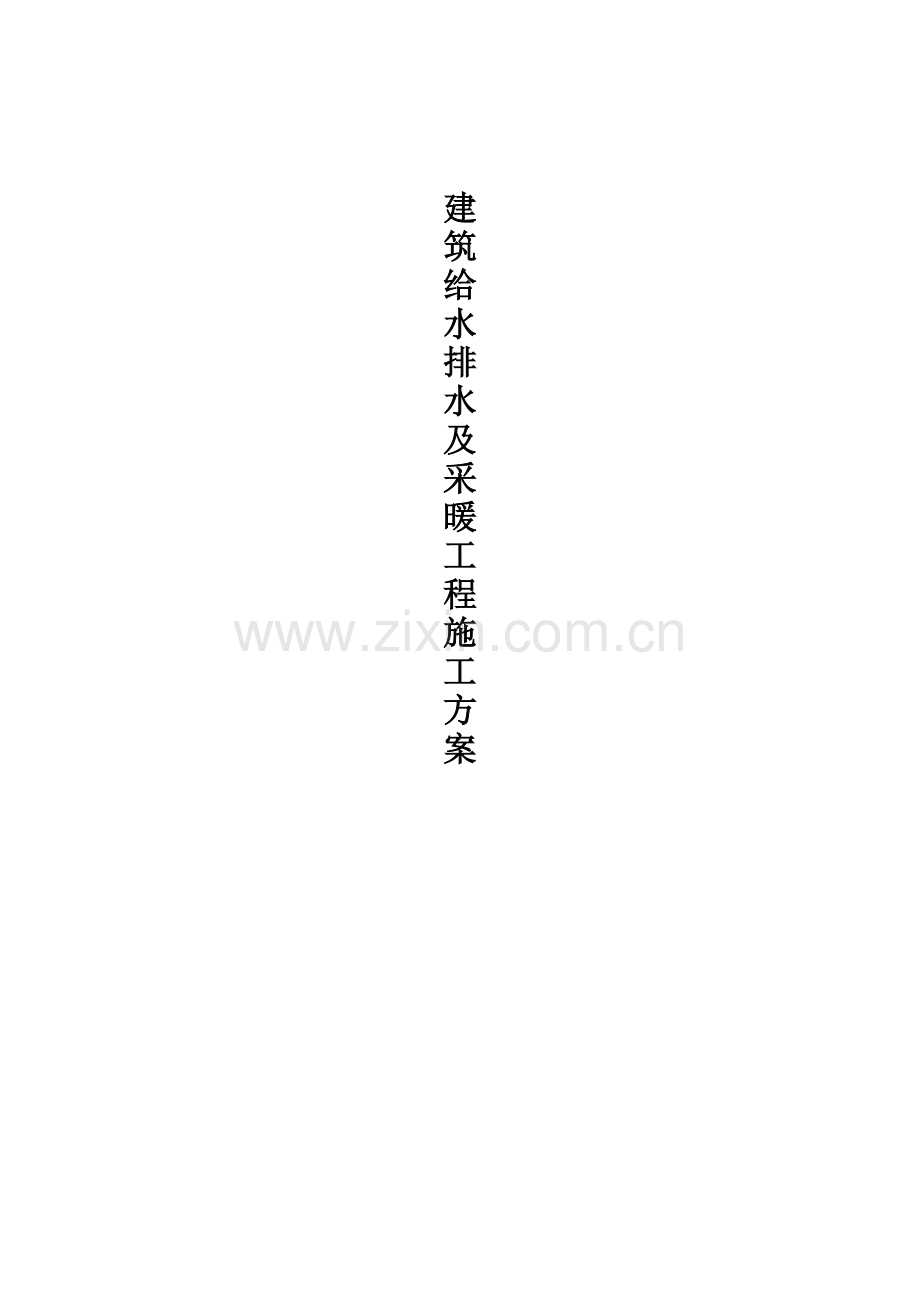

建筑给水排水及采暖工程施工方案--学位论文.doc

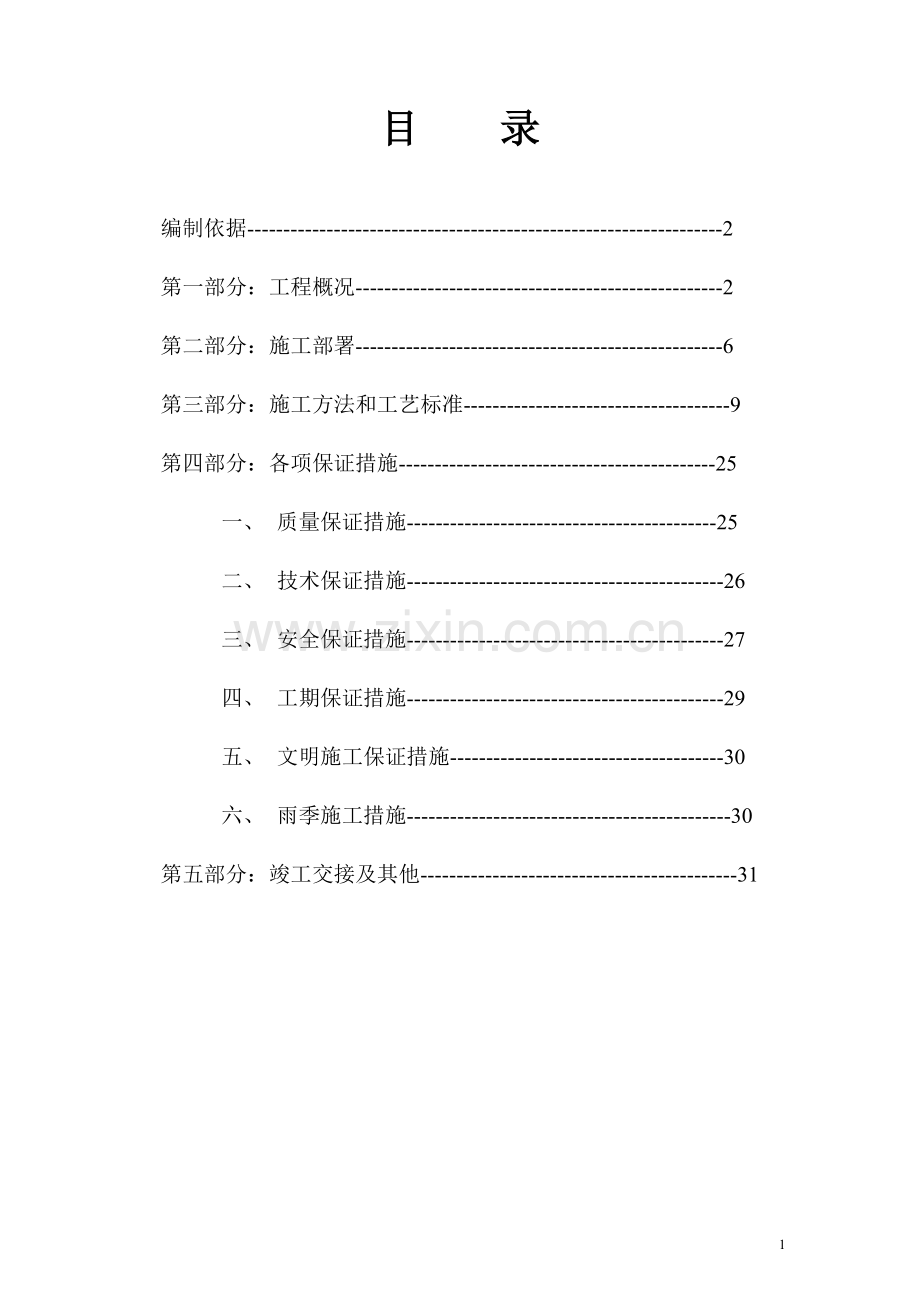

建筑给水排水及采暖工程施工方案目 录编制依据-2 第一部分：工程概况-2 第二部分：施工部署-6 第三部分：施工方法和工艺标准-9 第四部分：各项保证措施-25一、 质量保证措施-25二、 技术保证措施-26三、 安全保证措施-27四、 工期保证措施-29五、 文明施工保证措施-30六、 雨季施工措施-30第五部分：竣工交接及其他-31建筑给水排水及采暖工程施工方案编制依据：1、 给排水施工图。 2、 施工工程合同书。3、 工程施工应遵守的标准、规范及图集：建设给水、排水及采暖工程施工质量验收规范（GB50242-2002）自动喷水灭火系统施工及验收规范GB50261-2005建筑排水硬聚氯乙烯管道技术规程（CCJJ/T-29-98）91SB通用图集 给水排水标准图集S2、S3新建集中供暖分户热计量设计技术规程建筑设备安装分项工程施工工艺标准DBJ/T01-26-2003第一部分：工程概况工程简介：1. 资料处理中心生活服务楼位 ，建筑面积555 平米；全现浇钢筋混凝土框架结构，筏板基础；本工程为一类多层建筑，耐火等级为一级；地下一层，地上三层的建筑物，13层层高4.8米，抗震防裂度为8度。施工范围：室内给水系统、室内排水系统、室内消火栓系统、雨水排水系统、室内消火栓和自动喷水灭火给水系统、手提灭火系统、室内采暖系统。工程概况：生活给水系统:本工程水源由建筑物南侧的城市给水管网引入DN150的自来水管，入本楼地下室水泵间，水压0.20Mpa0.25Mpa，并设100 m3生活水箱和加压设施，保证整个营区生活用水。给水泵房设在地下室6-8/A-1/0A轴，由泵房引出DN100的给水管供本楼用水，地下一层干管为DN40、13层干管为DN50并设水表计量。生活热水系统：本楼内生活热水由电热水器解决，地下层由锅炉、换热器和热水循环泵组成的热水系统为营区内招待所提供生活热水。热源由本楼地下室承压燃气锅炉提供热媒，并设两台高效导流浮动盘管容积式换热器，热水供水温度为60，由安装在换热器热媒管道上的温度控制阀自动控制调节。循环冷却水系统：本工程循环冷却水量为Q=1100m3/h，在屋顶设四台CDBNL3-250型圆形逆流式超低音玻璃冷却塔，进塔水温37，出塔水温32，设四台循环冷却水泵与冷却塔配套使用。排水系统:本工程的排水分三个系统，地下污水经集水池收集后，由污水泵提升排至室外管网；一层单排（局部一层汇流排出），一层以上汇流排出室外；生活污水需分类处理：粪便水经室外化粪池，厨房水经隔油池排至市政污水管网，空调冷凝水排入卫生间拖布池及地漏，间接式接入污水系统；屋面雨水采用重力式管道内排水，雨水经屋面雨水斗、悬吊管及立管汇集后排放至室外雨水井。 消防系统:消防水源由建筑物南侧的城市给水管网引入DN150mm，水压0.20Mpa0.25 Mpa的给水管，在本楼地下层水泵间内设270 m3消防储水箱、消火栓加压泵组及自动喷水加压泵组保证全营区消防用水水量和水压。 消火栓系统：各层走道及消防电梯前室处设消火栓，屋顶机房间设实验消火栓。消火栓间距30m，且保证同层任何部位有2股消防水柱同时到达火灾点，水枪充实水柱10m。消火栓采用DN65单栓口或双栓口，地下一层消防泵房内设两台消防水泵，一用一备，室内消火栓系统为环状管网利用综合办公楼屋顶水箱间18 m3消防水箱（与自动喷水系统和用），储备10min初期消防用水量。消防栓直接启动消防泵的按钮。自动喷水灭火系统：本楼地下室按中危I级设置自动喷水灭火系统，用水量约为23L/S，火灾延续时间按1h计，一次消防用水量83 m3。设一组湿式报警阀。自动喷洒头选型：有吊顶房间采用下垂式，无吊顶房间采用直立式，热敏温度68度，末端设试水阀，并在高点设自动排气阀。地下一层消防泵房内设置两台自动喷洒水泵，一用一备。报警阀前喷洒管道环状布置。室外设两组地下式自动喷水水泵接合器。手提灭火系统：高低配电室采用MFT/ABC20-2磷酸铵盐干粉灭火器，共2套。其他灭火器采用MF/ABC3（3A）磷酸铵盐干粉灭火器，灭火器均安装在消火栓箱下部，地上每个消火栓箱内2具，地下室每个消火栓箱内安装3具。水喷雾灭火系统：地下室柴油发电机房、燃气锅炉房及燃气表间设置水喷雾灭火系统，总保护面积约150平米，一次消防用水用水约80 m3。在地下水泵间内设两组雨淋阀组，分别对其进行保护。采暖系统：本工程地下值班室、卫生间以及其他经常有人停留的房间设置散热器采暖，地上楼梯间、超市以及其他有外窗且经常有人停留的房间设散热器采暖；散热器采用内腔无砂铸铁散热器，选用SC（WS）TYZ4-6-8（750）型散热器，散热量为120.3W/片，采用垂直双管系统，在供回水总管上热计量装置；地下一层干管系统为上供上回，一层干管系统部分为上供上回、部分为下供下回，二层、三层干管为下供下回。散热器支管均为DN15的，每组散热器均装手动跑风。第二部分 施工部署一、安装工程施工组织管理1、组织优秀的施工队伍负责安装专业的管理和施工。由项目经理负责本工程的领导、指挥和协调，对工程进度、质量、安全和现场文明等负全部责任，安装专业的工长、预算员、材料员、统计与计划等主要人员配合项目经理负责各自的业务及管理职责。2、根据公司质量体系程序文件的管理，施工全过程采用程序文件控制。工程质量全部被受控，由各部室分工合作进行质量控制，并由职能部门进行审核管理。工程质量的全部过程控制文件及资料要妥善保管。二、施工机具的准备根据本工程特点，施工机具根据工程进度按计划准时到位。现场施工机具要求提前做好准备。施工机具明细表序号名 称型号及规格数量1交流电焊机BX3-30032角向砂轮机SIZC-10043无齿锯34氧气乙炔工具25台钻26冲击钻37套丝机48电动试压泵29点式温度计210开孔器111压线钳212万用表113摇表ZC7114钳式电流表115接地电阻测试仪116咬口机217剪板机218手动试压泵219热球风速仪2根据工程的施工进度，随着土建工程的工期，要求材料按时、保质、保量进入施工现场。材料部门要抓好材料的质量关，选用经总工程师审核合格后供方提供的产品。坚决杜绝不合格品出现，按计划做好材料供应准备工作，保证工程进度正常进行，不得由于材料拖延使工期延后。材料部门根据供应计划，落实材料供应渠道，确保工期。三、技术准备工作技术负责人负责组织技术，经营及施工管理人员认真检查施工图纸，并参加图纸会审，为顺利组织好施工做好准备。总工组织技术部做好施工方案的编制工作，并根据本工程特点有针对性进行技术培训。培训内容：技术资料填写及其重要性，常见的质量通病的防治等。预算人员及时、准确地做出设计预算，并做出设计预算与施工预算的两算对比，合理控制人工费及材料费。现场施工管理人员，熟悉图纸，而且熟悉使用工具书，对新到现场的管理人员要有专人带，严把质量关，确保我们的工程质量，对业主负责。安装工程流程作业部署：根据工程特点与系统划分，本工程划分为配合预埋管洞期、安装调试期。安装调试期根据系统进度安排并派技术较强人员负责。具体施工流程分以下两个阶段：1 准备阶段：看图图纸会审施工方案编制加工件制作验收保管施工机具准备。2 施工阶段： 给排水及采暖施工流程:安全技术交底施工技术交底材料发放配合结构预留洞地下室干管安装泵类设备进场验收、安装管井内立管、阀门安装立管强度试验给排水及采暖支管安装支管打压试验排水管灌水试验卫生器具安装管道冲洗、通水试验各系统调整调试资料收集、整理验收、竣工。四、劳动力安排 （一）配合阶段：根据安装工程特点做好准备，调入劳动力2人。 （二）安装阶段：根据土建施工进度安排，从装修阶段开始紧随土建进度调配劳动力，高峰时调入劳动力 26人。第三部分：施工方法和工艺标准（一）给水系统1、 系统管材与连接方式A、生活给水管采用热镀锌钢管衬不锈钢管，DN80mm丝扣连接、DN80mm沟槽连接；B、采暖管采用焊接钢管DN32mm螺纹连接；DN32mm采用焊接钢管，焊接连接。C、排水系统：地下室埋地排水管道采用机制铸铁管，水泥接口；一层至三层的排水管道采用机制铸铁管，卡箍连接，橡胶圈接口；压力排水管、雨水管采用镀锌钢管，DN100时沟槽式连接。D、消火栓、自动喷水灭火系统管道采用内外壁热镀锌钢管，DN100丝扣连接，DN100沟槽式连接。E、循环冷水管采用焊接钢管，焊接。2、预留孔洞 配合土建进行预留孔洞是保证工程顺利进行，保证结构验收的重要环节，施工时必须严格把关。在混凝土楼板、梁、墙上预留孔、洞是应有专人按设计图纸将管道及设备的位置、标高尺寸测定，标好孔洞的部位，将预制好的模盒、预埋铁件在绑轧钢筋前按表及固定牢，盒内塞入纸团等物，在浇筑混凝土过程中应有专人配合校对，以免移位。凡属预制楼板需要剔凿孔洞，必须在装修或抹灰前剔凿，其直径与管外径的间隙不得超过30mm。 预留孔洞尺寸（mm）管道名称留孔尺寸DN150250DN100200DN70150DN50100DN4080DN32703、管道穿越墙体时应做钢套管，套管直径比管道直径大2号，套管两端与墙饰面平齐,套管内刷防锈漆一道。注意在套管中的管道不得有接头（接口）。4、安装工艺（1） 安装工艺流程热镀锌钢管衬不锈钢管（与镀锌碳素钢管相同）安装工艺流程：立管安装干管安装安装准备预制加工管道冲洗管道保温管道试压支管安装A、认真熟悉图纸，根据施工方案决定的施工方法和技术交底的具体措施做好准备工作，参看有关专业设备图和装修建筑图，核对各种管道和坐标、标高是否交叉，管道排列所有空间是否合理。B、根据施工图纸并结合实际情况，按预留口位置尺寸绘制加工草图。根据草图量好管道尺寸，镀锌钢管及管件的规格种类符合设计要求，管壁内外镀锌均匀，无锈蚀、无毛刺。管件无偏扣、乱扣，丝扣不全或角度不准等现象。管材及管件均应有出厂合格证。阀门的规格型号应符合设计要求，阀体铸造规矩，表面光洁，无裂纹、开关灵活，关闭严密，填料密封完好无渗漏，手轮完整无损坏，有出厂合格证。镀锌钢管按所需长度管段截取后，用自动套丝机进行套丝，之后用细锉将金属管端的毛边修光，用棉丝和毛刷清除管端和螺纹内的油、水和金属切屑，管端、螺纹清理后，用生料带缠绕螺纹，同时应用色笔在管壁上标记拧入深度，丝扣连接的外漏丝不能超过三丝。 C、安装时一般从总进入口开始操作，总进口端加好临时丝堵试压用。把预制完的管道运到部位按编号依次排列，安装前清扫管膛。（2）热镀锌钢管衬不锈钢管管道支架的间距（这里同钢管的管道支架的间距）：钢管管道支架的最大间距公称直径（mm）1520253240507080100125150200250支架的最大间距（m）保温管1.5222.533444.55678不保温管2.533.544.55666.5789.511（3）钢管立管关卡的布置原则是：楼层高度小于或等于5m，每层必须安装一个；楼层高度大于5m，每层不得少于2个；管卡安装高度，距地面应为1.51.8m，2个以上管卡应均匀安装，同一房间管卡应安装在同一高度上。（4）给水管道安装完毕，应检查管道安装偏差，其偏差应符合下表： 给水管道安装偏差 表1:项目允许偏差（mm）水平管道纵横方向弯曲钢管每米全长25m以上125水平管道纵横方向弯曲塑料管复合管每米全长25m以上1.525立管垂直度钢管每米5m以上38塑料管复合管每米5m以上28如偏差大于允许范围，应找出原因，重新安装，直至达到要求。（5）管道试压：水压试验应在管道连接24小时后进行，铺设、暗装的给水管道在隐蔽前作好单项水压试验。管道系统安装完后进行综合试压，水压试验时放净空气，充满水后进行加压，当压力升到规定要求时停止加压，进行检查，如各接口和阀门均无渗漏，持续到规定时间，观察其压力下降在允许范围内，通知有关人员验收，办理交接手续，然后把水泄净。（6）管道单项试压合格后，必须及时用不低于结论标号的混凝土或水泥砂浆把孔洞堵严、抹平，堵楼板孔洞宜用定型模具或用模板支撑牢固后，浇注用C20以上细石砼M50水泥砂浆填平捣实，不许向洞内填塞砖头或杂物。给水主管根部与土建配合做出2050mm水泥台度防止水管根部积水。（7）管道冲洗：系统在验收及使用前应进行通水冲洗，冲洗水速宜大于2m/s，冲洗时，应不留死角，每个配水点龙头应打开，系统最低点设放水口，清洗时间控制在冲洗出口处排水的水质与进水口相同为止。（8）管道保温：板下明装管道采用橡塑保温材料进行防结露隔热处理，厚度：为15系列管壳，外缠玻璃布，刷两道防火漆；环境温度4的场所（窗井），给水管作防冻保温，保温材料为LMGF复合管壳，外缠玻璃丝布带，再刷两道乳胶漆。（二）排水系统1、系统管材及连接方式：埋地部分污水管采用机制排水铸铁管，水泥接口；13层污水管采用无承口机制排水铸铁管，管箍连接；有压排水管采用热浸镀锌钢管，DN100采用螺纹连接，DN100采用沟槽式连接。2、预留孔洞：配合土建进行预留孔洞是保证施工顺利进行，保证结构验收质量的重要环节，施工时必须严格把关。预留空洞尺寸（mm）排水管道尺寸孔洞尺寸DN150250DN100200DN 80150DN75150DN501003、安装工艺（1） 安装工艺流程干管安装预制加工安装准备卡件固定支管安装立管安装通水实验闭水试验封口堵洞A、排水管道安装宜自下向上逐层进行，先安装干管，再安装立管，后安装横管，连续施工，安装间断时，敞口处应临时封堵。B、立管安装完毕后，应配合土建按设计图纸将其穿楼板孔洞堵严。（2）排水管道的吊架、托架、管卡的形式、规格，应按标准图集要求制作安装，排水管道的吊钩或管卡应固定承重结构上。楼层高度小于或等于5m，每层必须安装一个；楼层高度大于5m，每层不得少于2个；管卡安装高度，距地面应为1.51.8m，2个以上管卡应均匀安装，同一房间管卡应安装在同一高度上。（3）排水管道横管在安装过程中必须有安装坡度，设计没有要求时需符合下表：管径（mm）5075100150坡度0.0350.0250.0200.010（4）排水管道安装完毕，应检查管道安装偏差，其偏差必须符合下表：室内排水管道安装允许偏差项次项目允许偏差1坐标15mm2标高15mm3水平管道纵横方弯曲每米 1mm全长（25M以上） 25mm 4主管垂直度每米 3mm全长（5米以上） 15mm（5）灌水试验：生活污水排水管注水高度以一层楼高（地上部分为每层4.8米 ，地下一层为5.4米）为标准，雨水排水管的灌水高度以每根立管最上部的雨水漏斗上缘标高至排出口管底标高差为标准，满水15分钟后，再灌满延续5分钟，液面不下降，不渗不漏为合格。卫生洁具安装卫生洁具及配件检验安装准备（6）卫生器具的安装卫生洁具稳装配件预装卫生洁具卫生洁具与墙、地缝处理卫生洁具外观检查通水试验A、 所有与卫生洁具连接的管道水压，灌水试验已完毕，并已办好隐、预检手续后进行卫生器具的安装。B、 卫生器具的排水出口与排水管的粘口的连接必须严密不漏。C、 安装中应满足如下技术要求：正确的位置、稳定的安装、外观端正、严密性、可拆卸性，安装后的防护与防堵塞。卫生器具安装允许偏差项 目允许偏差（mm）坐标单独成排105标高单独成排1510器具水平度2器具垂直度3（三）消防给水系统1、 系统管材与连接方式：消火栓给水管DN65mm采用热浸镀锌钢管螺纹连接， DN100mm沟槽连接；自动喷洒管DN100mm采用内外壁热浸镀锌钢管螺纹连接，DN100mm沟槽连接。2、 预留孔洞预留孔洞尺寸（mm）管道名称留孔尺寸（长宽）DN100200DN65100安装准备干管安装报警阀安装立管安装喷洒分层干支管消火栓及支管安装水流指示器、水泵接合器安装管道试压管道冲洗喷洒头支管安装报警阀、消火栓配件、喷头安装系统通水调试3、 安装工艺（1） 给水管道托架、管卡的形式、规格应按标准图集要求制作安装。（2）消防给水管安装完毕，应检查管道安装偏差，其偏差允许范围同生活给水管金属管的安装偏差。消火栓箱安装完后，应检查其安装偏差是否在偏差允许范围内。消火栓箱的安装应符合以下规定：u 栓口中心距地面1.1m，允许偏差20。u 阀门中心距箱侧面140，距箱后内表面100，允许偏差5。u 消火栓箱体安装的垂直度允许偏差为3。（4）管道试压：管道在隐蔽前做好单项水压试验。系统安装完后进行综合水压试验，试验压力为1.4 Mpa。水压试验时管道内放净空气，充满水后进行加压，当压力升到规定要求时停止加压，进行检查，然后降至工作压力，外观检查不渗不漏为合格。（5）管道单项试压合格后，必须及时用不低于结构标号的砼或水泥砂浆把孔洞堵严，抹平。（四）采暖系统1、系统管材与连接方式：管材采用焊接钢管，DN32 螺纹连接，DN32焊接。暖气片固定安装准备管道支架防腐支架安装干立管安装（隐蔽试验）埋地管敷设（隐蔽试验）管道冲洗系统试压支管连接管道防腐、面漆、保温2、管道安装工艺流程： 2、暖气系统阀门DN40采用全铜闸阀、DN40采用对夹式蝶阀，公称压力为1.6Mpa.3、立管安装间距为80mm，双管卡固定，距地1.5m。4、采暖管道安装的允许偏差：项次项 目允许偏差检验方法1横管道纵、横方向弯曲（mm）每1m管径100mm1用水平尺、直尺、拉线和尺量检查管径100mm1.5全长（25m以上）管径100mm13管径100mm252立管垂直度（mm）每1米2吊线和尺量检查全长（5m以上）103弯管椭圆率管径100mm10%用外卡钳和尺量检查管径100mm8%折皱不平度（mm）管径100mm4管径100mm55、 散热器安装前应进行100单组水压试验，试验压力为1.2Mpa。水压稳定3分钟压力不降，无渗漏为合格。6、散热器安装时，应于窗户中心线重合，偏差不得大于20mm。散热器安装允许偏差和检验方法项次项目允许偏差（mm）检验方法1散热器背面与墙内表面距离3尺量2与窗中心线或设计定位尺寸20尺量3散热器垂直度3吊线和尺量7、系统安装完应进行水压试验，系统试验压力应以系统顶点工作压力加0.2Mpa做水压试验，同时在系统顶点的试验压力不小于0.4Mpa。在试验压力下10分钟内压力降不大于0.02 Mpa.降至工作压力后检查不渗不漏为合格。8、防腐刷油：管道、管件、支架刷底漆前，必须清除表面灰尘，污垢、锈斑、管道、管件，支架均涂刷防锈底漆后再刷银粉漆两道。9、 管道冲洗：管道安装完毕后，按有关规定进行冲洗，充水压力0.3Mpa.流速不小于2.0m/s达到出口水色透明度与入口目测一致为合格。10、 管道试压冲洗合格后必须将管道及设备内的残余水用气泵全部吹出，以防冬季业主入住前因天气寒冷将管道及设备冻裂。三、大型设备安装1、施工准备（1）设备安装人员要熟悉图纸及有关设备的技术要求，明确设备安装的工期、技术、环保等要求，明确设备订货情况及到现场的时间。（2）根据设备的数量、规格、到场时间，安排好设备进场次序，并根据设备的不同安装位置，制定出不同的设备运输路线，并根据各种设备的不同安装方法和吊装方法，制定出切实可行的设备安装施工方案。（3）根据设计图纸，检查各设备的位置、基础的各项技术参数，是否符合设备安装的要求，其它与设备配套的专业施工，是否符合设备安装的要求。（4）会同有关人员，进行设备安装的运输路线清理，确保设备在进行运输工作时，没有其它方面的干扰，保证施工安全。2、设备的安装（1）开箱检查：水泵、通风空调及制冷设备等设备安装前必须会同建设单位、监理单位和设备供应主管部门进行开箱检查，发现问题可向建设单位或供货部门进行交涉，设备开箱检查的主要内容如下：开箱前应先看提货单与到货的箱号，数量是否相否，否则不应开箱。开箱前应检查包装箱有无损坏和受潮。开箱后认真检查设备的名称、规格、型号是否符合图纸要求。依装箱清单清点设备说明书，产品检验证书和合格证是否齐全。依装箱清单和设备技术文件检查设备的主机附属零件、专用工具是否齐全。查看设备表面有无缺陷、损坏、锈蚀、受潮等现象，多种仪表的安装或铅封是否完整，充注气体或液体的设备有无泄漏。（2） 设备清洗 设备表面的防锈油脂可用煤油，汽油等溶剂冲洗。设备加工面如有锈蚀应进行除锈处理。（3）安装找平找正 安装各类设备，“划线就位”及地脚螺栓、垫铁、灌浆等按机械设备安装工程施工及验收规范有关规定进行。设备安装当中注意减振器的安装质量，确保噪音不能传到其它房间。各种水泵在安装时，应注意各水泵的轴线位置，同一排的水泵，应使每一台水泵的中心轴线相互平行，偏差不大于2mm，并且应使水泵的出水口或进水口的中心轴线在一条直线上。所有通用设备的安装，地脚螺栓的稳固，必须垂直，螺栓的选用应该与设备的技术要求相符，必须使用弹簧垫、平垫，且按规定紧固螺母。地下室设备由塔吊直接吊入，然后人工滚运至设备机房相应位置。设备运入时地坪未施工时选用槽钢，地坪已施工完毕时选用木板；设备运入时，视设备重量选用电动葫芦或倒链。如下图3、设备单机调试（1）所有设备安装工作完成后，应对设备的安装情况，进行仔细的检查，根据技术资料，检查设备润滑、电器接线、电器绝缘、转动部分的防护措施，并对设备安装现场进行清理，做好试车前的准备工作。（2）设备的试车，应根据设备生产厂家的技术资料进行，或生产厂家有关技术人员进行现场指导。组织有关技术、安装、配合专业等人员，成立试车小组，使设备试车工作有序进行。（3）设备的试车，应先进行设备点动，检查设备的转动方向，是否与要求一致，尔后进行单机试运转，试车当中，对设备的各项技术参数，进行测量、检查包括运转电流、设备转速，设备温升，振动情况、润滑情况并按照要求作好试运转记录。（4）试运行 在设计负荷下连续运转不应少于2h，并应符合下列规定：A、运转中不应有异常振动和声响，各静密封处不得泄漏，紧固加接部位不应松动；B、滑动轴承的最高温度不得超过70，滚动轴承的最高温度不得超过75；C、轴封填料的泄漏应正常，在无特殊要求的情况下，普通填料漏量不得大于3560ml/h，机械密封的泄漏量不得大于10ml/h；D、电动机的电流和功率不应超过额定值。四、成品保护（一） 管道的成品保护1、安装好的管道不得用作支撑或放脚手板，不得踏压。2、管道在喷浆前要加以保护，防止喷浆污染管道，预留管口的丝堵不得随意拿开，防止掉进杂物造成管道堵塞。3、管道安装装好，应将阀门手轮卸下，保管好，竣工时统一装好。4、消防系统施工完毕后，各部位的设备组件要有保护措施，防止碰动跑水，损坏装修成品。（二） 卫生洁具的成品保护1、 洁具在搬运过程中要防止磕碰。稳装后洁具排水应用防护用品堵好。2、 洁具稳装后，为防止配件丢失或损坏，如拉链、堵链等材料，配件应在竣工前统一安装。3、 安装完的洁具应加以保护，防止洁具瓷面受损坏和整个洁具损坏。其它部位的保护：喷浆时应采取措施，保护已安装好的设备，防止污染，保持清洁第四部分 各项保证措施一、质量保证措施必须达到的质量要求1、给水管道必须采用与管材相适应的管件。生活给水系统所涉及的材料必须达到饮用水卫生标准。2、生产给水系统管道在交付使用前必须冲洗和消毒，并经有关部门取样检验，符合国家生活饮用水标准方可使用。3、室内消火栓系统安装完成后应取屋顶层（或水箱间内）试验消火栓和首层取二处消火栓做试射试验，达到设计要求为合格。4、隐蔽或埋地的排水管道在隐蔽前必须做灌水试验，其灌水高度应不低于底层卫生器具的上边缘或底层地面高度。5、散热器组队后，以及整组出厂的散热器在安装之前应作水压试验。试验压力如设计无要求时应为工作压力的1.5部，但不小于0.6Mpa.设备材料质量保证措施：设备、材料的质量是工程质量的前提，合理控制设备、材料的质量是工程质量的首要保证。根据公司质量体系程序文件（第3版）管理办法，设备、材料的定货、进场都在严格的质量控制之下。a.选用经总工审核合格的分供方提供的产品。严格按计划组织设备、材料进场。采用的设备和材料必须符合国家现行技术标准。b.主要设备、材料进入现场，由项目主任工程师组织有关人员、工长、质检员、材料员及业主、监理、设计等共同进行验收。要求工长保存原始合格证书及产品的质量说明书等有关资料。并认真填写设备、材料进场检验记录，要求签字齐全。设备、材料进入现场后，要求按照技术说明书妥善保存，保证正常使用。其它材料进场要有工长、质检员、材料员、技术员和监理共同参加进行检验。c.设备、材料进入现场要求登记台帐，现场设备、材料放置整齐，发现不合格品及时反馈信息到主任工程师，保证不合格材料不用到工程中，以此为工程质量打好基础。二、技术资料保证措施： 技术资料严格按最新颁布建筑工程资料管理规程文件执行，特别强调技术资料的正确及同步。技术资料是工程不可分割的重要组成部分，工程负责人和施工工人应给予高度重视。工程技术资料必须真实反映工程情况，材质证明也是技术资料的一部分，常收集，妥善保存。技术资料是反映工程质量的一个方面，工程质量好，其中包括技术资料。工程既要干好，同时也要写好。一味追求现场质量，而忽略了工程技术资料，工程也不是完整的。技术资料要有专人管理，备各部门查阅。工程竣工后整理成册，交技术部门审查。三、安全保证措施： 安全生产是保证施工顺利进行的重要保证。在施工现场中一定要把安全放在首位，加强施工人员以及进入施工现场人员的安全意识。（一）、施工前的安全教育和安全措施1新工人每天上班前有十分钟安全教育，每星期进入现场前必须认真学习现场施工安全知识。2.落实现场安全措施与设施a.认真贯彻公司安全管理细则，建立安全管理台帐和安全生产责任制。b.督促、检查安全台帐，施工队伍进场教育，安全、临电书面交底。c.对临电设施、闸箱配备要规范化，必须做到“三级配电，两级漏电保护”的要求，保护接零和工作接零要严格分开。对电动工具、临电设施存在的隐患要严禁使用，并要求限期消项，整改合格后方可使用。3.对特殊工种必须持有效证件上岗作业，非专业人员不得上岗，所有联合队伍均要求有三证。4.检查施工机具的安全防护装置与安全用电设施。5.认真检查交叉作业安全6.分项工程施工安全交底在班组施工之前进行。7.检查内部管理资料，认真落实整改方案，通过预控、预测实现安全生产。（二）、施工中必须做到的安全细则：1.正确使用个人安全防护用品和安全防护措施，进入施工现场必须戴好安全帽，系好安全带。2.现场施工不准吸烟；动用明火要开动火证，并有专人负责看火，并要清理周围易燃物品。3.使用高凳要检查有无缺损，一定要放稳高凳，不得垫高使用。梯子要有防滑绳，传递工具、物品禁止上下抛。禁止二人同时在一个高凳上工作，并不得在最高一步上操作。站在高凳或单梯上进行穿线作业时，拉线人一定要站稳，单梯脚加防滑措施。4.上岗工作人员在工作时间不得饮酒，严禁酒后作业。5.施工时检查周围环境有无危险存在，如预留洞、电气设备和电动机械施工等，要求施工时不能对周围环境形成危险，杜绝野蛮施工。6.施工现场使用临电时，必须找现场临电工操作，严禁私自接线或私自打开闸箱。7.使用电焊机和操作其它电动工具时，不能站在潮湿地带，应采取相应的安全措施。电焊机一、二次接线柱应有防护罩，并有独立的电源控制装置。放置地点应选在防雨、防潮、防晒的地点。电气焊两瓶及施焊点的三角距离不应小于10M，其放置地方应选在无高温、无日晒、无油污、无强烈振动、通风良好的地点。电气焊施焊之前，应检查周围，确认无易燃物，找消防专业人员开动火证明后，方可施焊，并设专人看守。作业后，确认周围无火源危险方可离去。8.配管套丝时，不能用力过猛，防止套丝板杆断裂，造成事故。煨弯时背向楼中，防止弯管因管柄断裂而伤人。9.使用电动工具应戴好绝缘手套。电源箱加锁并有明显标志。施工现场的电动工具不用时，必须断电。使用电动工具的工作完成后，由专职的临电工及时拆除线路。固定式电动设备应在旁边明显位置悬挂安全操作规程。使用电动工具的金属外壳必须有可靠的保护接零，且必须装设漏电开关。10.搬运大型设备、管材等重物之前要清理好道路，注意脚下、头顶，搬运时众人应密切配合，精力集中，听从统一指挥，步调一致，以免发生危险。11.从事油漆类施工时，应检查确无火种危险后，方能施工。12.坚持周一安全教育，而且每天布置生产任务时，必须进行安全交底。各工种施工必须严格遵守安全操作规程，工长不得违章指挥，对违章作业人员要进行制止，不听劝阻的责令停工教育并严肃处理。四、工期保证措施：严守工期，实现向业主的承诺，在合同期内按时完成。合同开工日期及施工阶段要有开工和正常施工所具备的一切条件。（一）配合阶段：现场同土建、监理、设计通力合作，统一领导施工，做好现场管理工作。配合阶段根据土建结构进度，合理安排人员、材料、机具，做到不丢项、不拖延结构施工工期，努力搞好配合，为安装阶段的施工顺利进行打下良好的基础。（二）安装阶段：在土建能够达到作业面时，及时安排安装工程进度，交叉作业同时进行，本工程情况特殊，作业面大，工种交叉配合多，安装期间加大人员管理，保证劳动力，对各专业交叉作业充分协调，尽最大力量满足业主要求。五、文明施工保证措施： 遵照“我施工，我负责”的原则，服从土建统一领导，分工负责，通力合作。1施工现场机具设备、材料按指定地点安装或堆放，施工中的废弃物及时打扫，保证现场整齐、清洁，道路畅通。2各种机具设备都要挂标志牌，标明设备名称、用途、安全操作注意事项、设备使用保管者的姓名等，整个现场有一种强烈的安全生产氛围。工程所需材料和设备严格按计划进场，材料分品种、规格、型号划区挂牌摆放整齐。3进入施工现场所有职工必须自觉遵守各项规章制度，穿戴整齐，正确使用各种劳保用品。工作中要团结协作，互相帮助。居住地和食堂要干净卫生、整齐，做到无蝇、无鼠。设备调试由设备厂家指导调试，设备调试方案由设备厂家编写，系统调试方案由我方结合设备调试方案另行编写。六、雨季施工措施1、 雨季施工时露天机械要搭防雨棚，电器设备要加强防潮防雨措施，严防漏电。2、 雨后室外电焊施工时，操作人员要注意安全保护，在穿绝缘鞋、戴焊工专用手套的基础上，脚下要垫干燥木板，以防止因空气潮湿导电伤人。第五部分：竣工交接及其它一、施工中要注意的问题 遵照执行总施工组织设计的施工计划安排，提前做好各专业间的工序交叉，上道工序验收合格后，下道工序方可进行。在施工过程中，接受各级领导尤其是监理工程师的指导，工程进度、质量、技术资料及安全文明施工要及时按监理工程师要求申报。二、竣工交接1、 原则上与土建工程一起交接，先交工程主体，后交竣工资料。但在竣工前必须分项分系统进行质量检验合格后，凭质量部门验收合格单作为已完工程的依据。2、 交接方式；先逐项检查验收签字后，汇总给土建，由土建统一办理交接单。竣工交接在调试计划完成后进行。三、其它1、 工程发生设计变更、洽商时，技术负责人、专业工长对变更和洽商做相应的施工方案，程序同正常施工要求一样。注：未说明内容，
