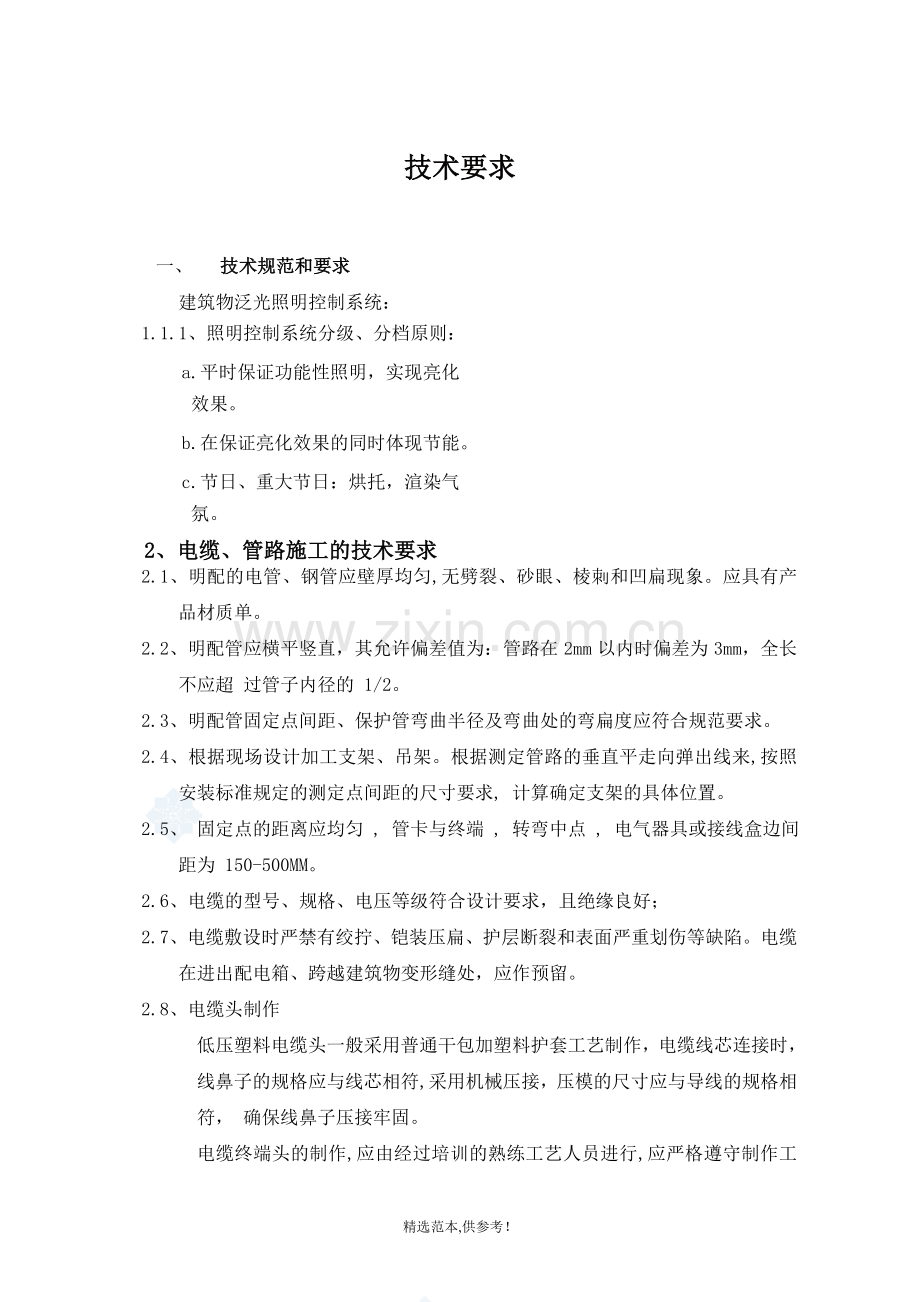

技术要求

一、 技术规范和要求
建筑物泛光照明控制系统：
1.1.1、照明控制系统分级、分档原则：
a.平时保证功能性照明，实现亮化效果。
b.在保证亮化效果的同时体现节能。
c.节日、重大节日：烘托，渲染气氛。
2、电缆、管路施工的技术要求
2.1、明配的电管、钢管应壁厚均匀,无劈裂、砂眼、棱刺和凹扁现象。应具有产品材质单。
2.2、明配管应横平竖直，其允许偏差值为：管路在 2mm 以内时偏差为 3mm，全长不应超 过管子内径的 1/2。
2.3、明配管固定点间距、保护管弯曲半径及弯曲处的弯扁度应符合规范要求。

2.4、根据现场设计加工支架、吊架。根据测定管路的垂直平走向弹出线来,按照安装标准规定的测定点间距的尺寸要求, 计算确定支架的具体位置。
2.5、 固定点的距离应均匀 , 管卡与终端 , 转弯中点 , 电气器具或接线盒边间距为 150-500MM。
2.6、电缆的型号、规格、电压等级符合设计要求，且绝缘良好；
2.7、电缆敷设时严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。电缆在进出配电箱、跨越建筑物变形缝处，应作预留。
2.8、电缆头制作
低压塑料电缆头一般采用普通干包加塑料护套工艺制作，电缆线芯连接时，线鼻子的规格应与线芯相符,采用机械压接，压模的尺寸应与导线的规格相符， 确保线鼻子压接牢固。

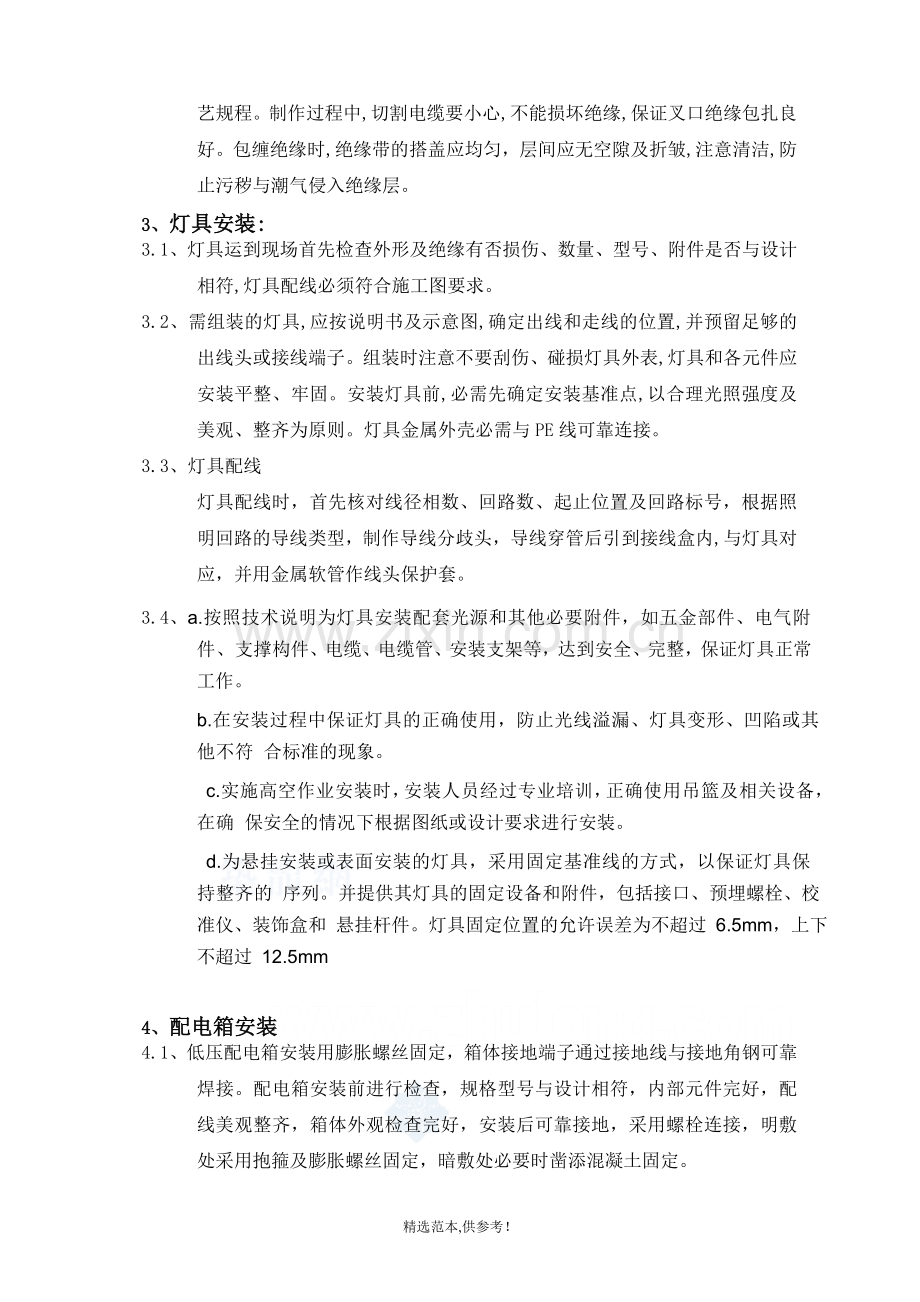

电缆终端头的制作,应由经过培训的熟练工艺人员进行,应严格遵守制作工艺规程。制作过程中,切割电缆要小心,不能损坏绝缘,保证叉口绝缘包扎良好。包缠绝缘时,绝缘带的搭盖应均匀，层间应无空隙及折皱,注意清洁,防止污秽与潮气侵入绝缘层。
3、灯具安装:
3.1、灯具运到现场首先检查外形及绝缘有否损伤、数量、型号、附件是否与设计相符,灯具配线必须符合施工图要求。
3.2、需组装的灯具,应按说明书及示意图,确定出线和走线的位置,并预留足够的出线头或接线端子。组装时注意不要刮伤、碰损灯具外表,灯具和各元件应安装平整、牢固。安装灯具前,必需先确定安装基准点,以合理光照强度及美观、整齐为原则。灯具金属外壳必需与PE线可靠连接。
3.3、灯具配线
灯具配线时，首先核对线径相数、回路数、起止位置及回路标号，根据照明回路的导线类型，制作导线分歧头，导线穿管后引到接线盒内,与灯具对应，并用金属软管作线头保护套。
3.4、a.按照技术说明为灯具安装配套光源和其他必要附件，如五金部件、电气附件、支撑构件、电缆、电缆管、安装支架等，达到安全、完整，保证灯具正常工作。
b.在安装过程中保证灯具的正确使用，防止光线溢漏、灯具变形、凹陷或其他不符 合标准的现象。
c.实施高空作业安装时，安装人员经过专业培训，正确使用吊篮及相关设备，在确 保安全的情况下根据图纸或设计要求进行安装。
d.为悬挂安装或表面安装的灯具，采用固定基准线的方式，以保证灯具保持整齐的 序列。并提供其灯具的固定设备和附件，包括接口、预埋螺栓、校准仪、装饰盒和 悬挂杆件。灯具固定位置的允许误差为不超过 6.5mm，上下不超过 12.5mm

4、配电箱安装
4.1、低压配电箱安装用膨胀螺丝固定，箱体接地端子通过接地线与接地角钢可靠焊接。配电箱安装前进行检查，规格型号与设计相符，内部元件完好，配线美观整齐，箱体外观检查完好，安装后可靠接地，采用螺栓连接，明敷处采用抱箍及膨胀螺丝固定，暗敷处必要时凿添混凝土固定。
4.2、检查箱内配电装置容量是否满足要求，同时复核控制缆位置编号、芯线是否符合设计。确认无误后，剥切电缆制作电缆头并进行绑扎固定。
4.3、把同一束电缆头绑扎后，将各电缆的芯线按自然顺序理顺，核对芯线编号，然后把所有芯线在距电缆头上30-50mm处绑扎成束。
4.4、把理顺的芯线全部整齐地装入线槽中，在芯线全长的中部和上部用绝缘绑线作几圈临时绑扎，防止芯线从线槽中脱落。
4.5、自上而下分别将电缆芯线按编号镶入与端子排位置相对应的线槽孔中，其预留长度也暂时留在线槽的槽孔外。从线束绑扎位置向上，每隔400mm对芯线绑扎一道。
4.6 、确定预留长度及线端绝缘剥除长度，切断多余芯线长度，并按芯线需外露长度剥除其绝缘层。从切断的芯线上取下标号牌，套在刚剥除绝缘层的芯线上。弯曲预留长度段，自端子排最下端开始向上顺序按煨线环或压接线端子方式进行接线，把芯线接到端子排上，直至全部完成。
5、接地保护、等电位连接、漏电保护
5.1、本工程配电系统采用TN-S系统，接线时应注意三相平衡。
5.2、所有电气设备及电气线路在正常情况下不带电的金属外壳均应按规程接地。
5.3、电源引入建筑物进线处设置接地装置，接地电阻满足图纸要求，如实际接地电阻 不满足要求，必须增加接地极。
5.4、保证灯具配管、接线盒、灯具支架的可靠接地。
5.5、带有漏电装置的回路，要求漏电装置动作时间小于0.1秒，动作电流小于30mA
c、在空载情况下，检查各保护装置的手动、自动是否灵活可靠。
d、在负载运行的情况下，切断弱电系统中的线路，测弱电端子，感应电是否符合厂 家要求。
e、送电空载运行 24 小时，无异常现象，经甲方检查确认后，向甲方报一份存档。
6、灯具的技术要求
6.1 LED护栏管
工作环境温度： -20℃~+45℃
工作环境湿度： 0-95%
防护等级： IP68
功率：12W
6.1.1、采用耐用高温及高性能成型材料高品质的PC灯管，抗老化，韧性好，防撞性高，耐高温，抗溶剂力强、混色均匀，透光性好；
6.1.2、管材颜色有透明，乳白色，半透明；管型有圆形，D形，U形（配有堵塞、支架）；
6.1.3、每米规格可装108粒LED灯珠；
6.1.4、根据同心圆理论设计，LED发光经圆形灯的多次折射，视角可达180度，可视性强；
6.1.5、LED为固体冷光源，环氧树脂封装，无灯丝发热；额定电压，恒定电流供电，确保LED长期工作，衰减小；
6.1.6、高亮度LED光源，色彩鲜丽，色泽纯正无光斑。有红、绿、蓝、黄、白色、双色、七彩渐变、加以控制可实现多色变化；
6.1.7、控制形式：可分为管内控制，外置控制器，二种形式。可与DMX512系列控制器驳接，进行IC编程，变幻模式可达数千万种；
6.1.8、安装方便，投射角度大。防尘，防漏电。
6.1.9、工作电压12V/24V。
6.1.10、采用电磁兼容设计，不含对环境有害的汞污染，达到绿色环保。
6.1.11、采用LED光源，低耗能、寿命长达5-10 万小时(根据外部使用环境)。

6.2 投光灯
LED类型：集成式
发光角度：120°
LED数量：36*pcs
光源寿命：不小于3万小时
工作电压：AC85-265V
显色指数：75-85
频率：50-60HZ
光效:100LM/W
驱动方式：内置
外壳材质：钢化玻璃+压铸铝
工作寿命：不小于3万小时
防护等级:不小于IP65
