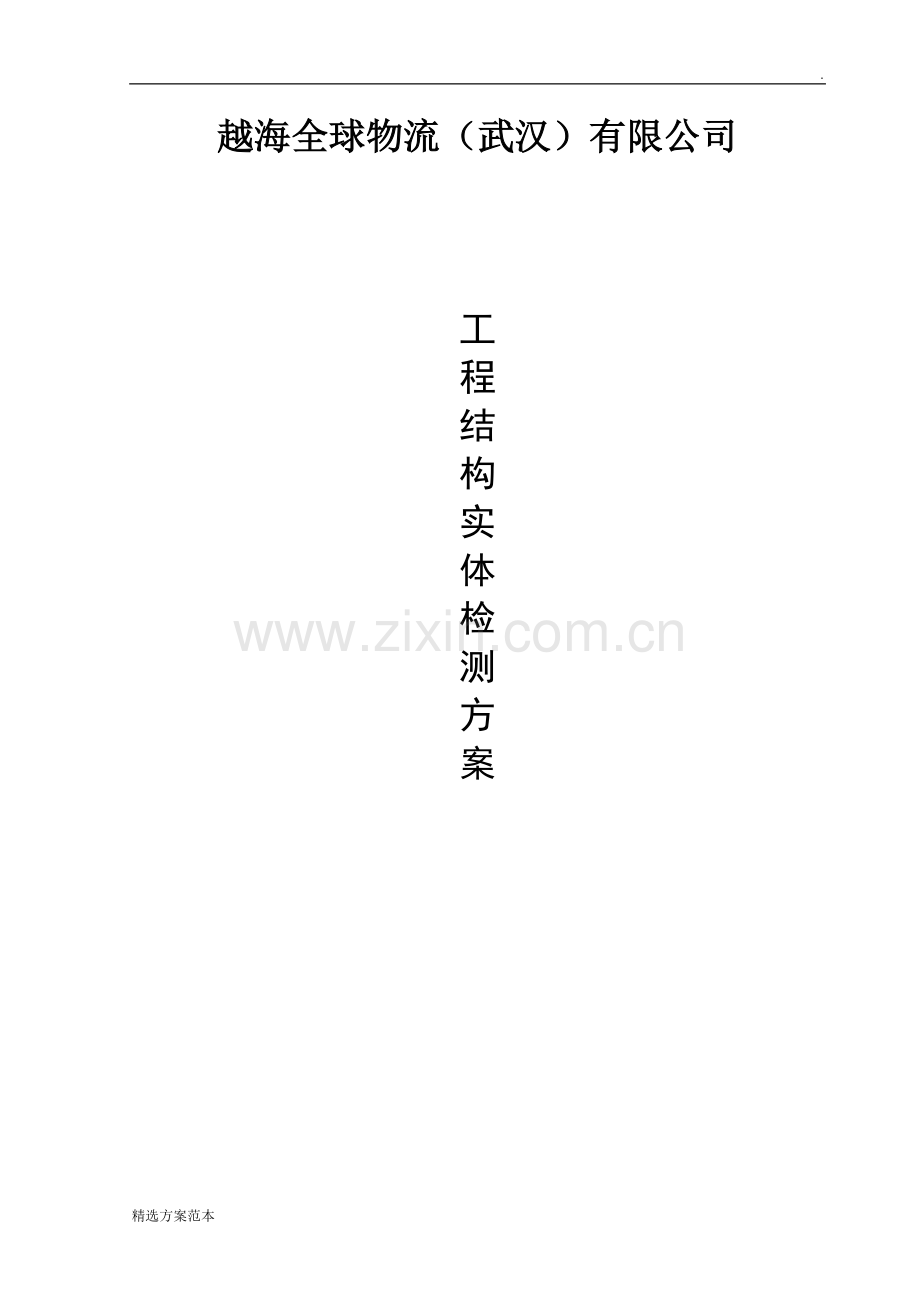

越海全球物流（武汉）有限公司

工
程
结
构
实
体
检
测
方
案

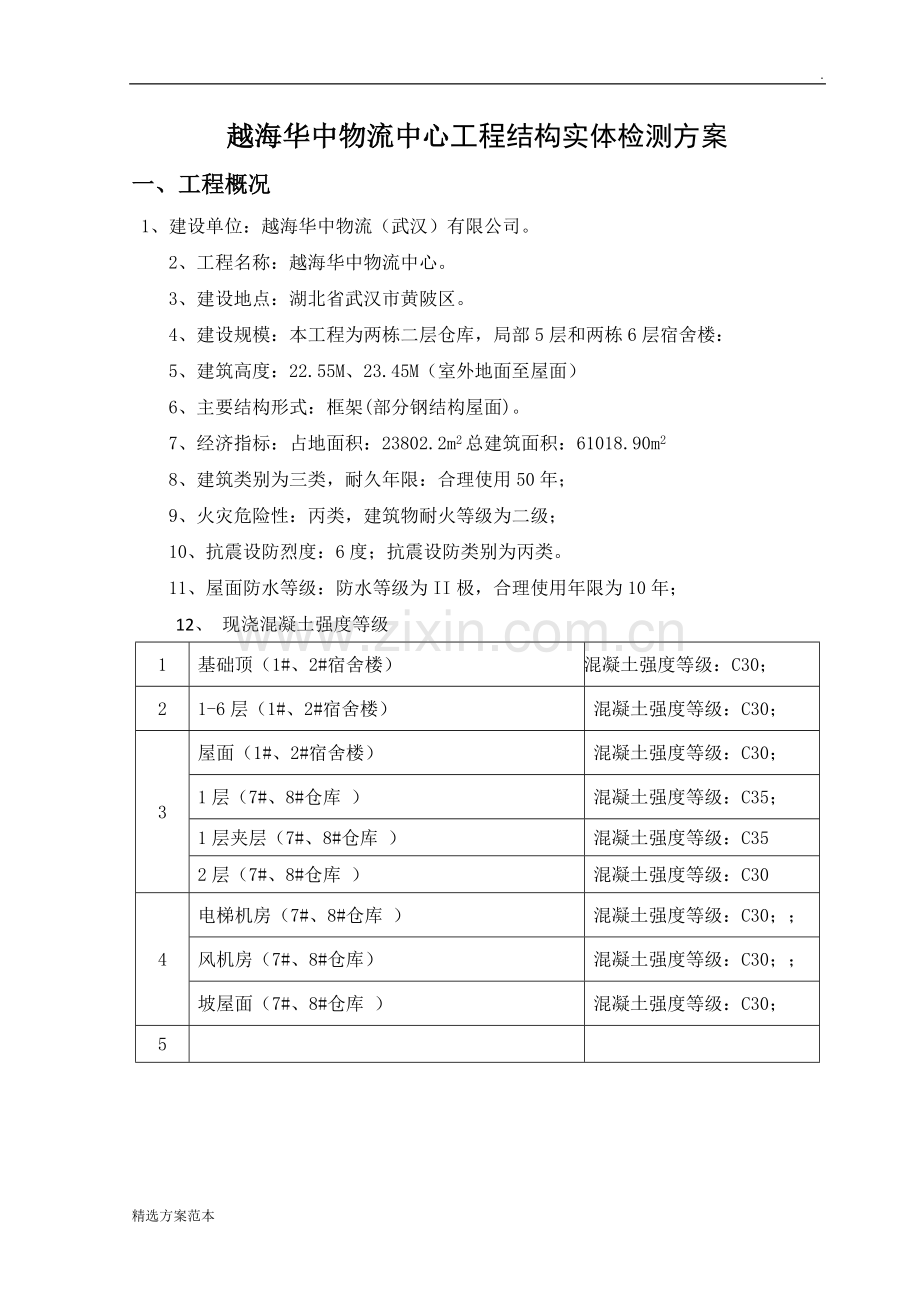

越海华中物流中心工程结构实体检测方案
一、工程概况
1、建设单位：越海华中物流（武汉）有限公司。
2、工程名称：越海华中物流中心。
3、建设地点：湖北省武汉市黄陂区。
4、建设规模：本工程为两栋二层仓库，局部5层和两栋6层宿舍楼：
5、建筑高度：22.55M、23.45M（室外地面至屋面）
6、主要结构形式：框架(部分钢结构屋面)。
7、经济指标：占地面积：23802.2m2总建筑面积：61018.90m2
8、建筑类别为三类，耐久年限：合理使用50年；
9、火灾危险性：丙类，建筑物耐火等级为二级；
10、抗震设防烈度：6度；抗震设防类别为丙类。
11、屋面防水等级：防水等级为II极，合理使用年限为10年；
12、 现浇混凝土强度等级
1
基础顶（1#、2#宿舍楼）
混凝土强度等级：C30；
2
1-6层（1#、2#宿舍楼）
混凝土强度等级：C30；
3
屋面（1#、2#宿舍楼）
混凝土强度等级：C30；
1层（7#、8#仓库 ）
混凝土强度等级：C35；
1层夹层（7#、8#仓库 ）
混凝土强度等级：C35
2层（7#、8#仓库 ）
混凝土强度等级：C30
4
电梯机房（7#、8#仓库 ）
混凝土强度等级：C30；；
风机房（7#、8#仓库）
混凝土强度等级：C30；；
坡屋面（7#、8#仓库 ）
混凝土强度等级：C30；
5

2、钢筋保护层设计厚度（主筋保护层）
位 置
地下
地上
构件名称
基础承台
板
柱
梁
保护层厚度（mm）
50
15
25
25
二、检测目的、检测内容
对涉及混凝土结构安全的重要部位进行结构实体检验，判定结构实体是否合格。检测内容包括：结构实体钢筋保护层和楼板厚度检测、回弹法检测混凝土抗压强度以及混凝土强度检验。
三、具体检测项目
（一）结构实体钢筋保护层厚度检测
1、 检测依据
此次检测方案主要依据以下文件和规范进行：
《混凝土结构工程施工及验收规范》 GB 50204-2015
《工程结构可靠性设计统一标准》 (GB50153-2008)
《建筑结构可靠度设计统一标准》 (GB50068-2001)
《建筑工程抗震设防分类标准》 (GB50223-2008)
《混凝土结构设计规范》(2015年版) (GB50010-2010)
《建筑抗震设计规范》及2016年局部修改 (GB50011－2010)
《建筑地基基础设计规范》 (GB50007－2011)
《地下工程防水技术规范》 (GB50108-2008)
《混凝土结构耐久性设计规范》 (GB/T 50476-2008)
《钢筋机械连接通用技术规程》 (JGJ107-2010) 施工计划
2、主要仪器设备
2.1 仪器：采用合格的钢筋位置测定仪；
2.2 仪器的技术要求：
A. 仪器须具有产品合格证，并具有定期校验的计量检定证书；
B. 当钢筋保护层厚度不大于50mm时，检测误差不应大于±1mm。
3、检测前准备
3.1 检测前应收集下列资料：
a) 工程名称及设计、施工、监理和建设单位名称；
b) 检测部位的钢筋品种、牌号、设计规格、设计保护层厚度、结构中是否有预留管道、金属预埋件等；
c) 检测对象的设计图纸，确定混凝土中是否含有铁磁性物质，必要的混凝土工程施工记录；
4、现场检测
4.1 抽样数量
4.1.1 钢筋保护层厚度检验的结构部位和构件数量，应符合下列要求:
a) 钢筋保护层厚度检验的结构部位，应由监理（建设）、施工等各方根据 结构构件的重要性共同选定；
b) 根据钢筋设计资料，确定检测区域钢筋的可能分布状况，并选择适当的检测面，检测面应清洁、平整，并避开金属预埋件。
c) 对梁类、板类构件，应各抽取构件数量的2％且不少于5个构件进行检验；
d) 对选定的梁类构件，应对全部纵向受力钢筋的保护层厚度进行检验；对选定的板类构件，应抽取不少于10根纵向受力钢筋的保护层厚度进行检验。对每根钢筋，应在有代表性的部位测量1点。
4.2 检测方法
此次检测采用非破损的方法。
5、判定标准
5.1对梁类、板类构件纵向受力钢筋的保护层厚度应分别进行验收。
5.2.结构实体钢筋保护层厚度验收合格应符合下列规定：
a) 当全部钢筋保护层厚度检验的合格点率为90％及以上时，钢筋保护层厚度的检验结果判为合格；
b) 当全部钢筋保护层厚度检验的合格点率小于90％但不小于80％，可再抽取相同数量的构件进行检验；当按两次抽样总和计算的合格点率为90％及以上时，钢筋保护层厚度的检验结果仍应判为合格；
c) 每次抽样检验结果中不合格点的最大偏差均不应大于《混凝土结构工程施工质量验收规范》（GB50204-2002）第E.0.4条规定允许偏差的1.5倍。
（二）回弹法检测混凝土抗压强度
1、方案编制依据
此次检测方案主要依据一下文件和规范进行：
（1）中南勘察设计院（湖北)有限责任公司设计的本项目的全套施工图纸；
（2）工程施工资料；
（3）中华人民共和国行业标准《回弹法检测混凝土抗压强度技术规程》（JGJ/T 23-2001）；
2 、主要仪器设备
2.1 回弹仪（冲击能量为E=2.207J）：
仪器技术要求：回弹仪必须具有制造工厂的产品合格证及检定单位的检定证书，质量合格的回弹仪，应符合下列标准状态的要求：
（1）水平弹击时，弹击锤脱钩的瞬间，回弹仪的标准能量应为2.207J；
（2）弹击锤与弹击杆碰撞的瞬间，弹击拉簧应处于自由状态，此时弹击锤起跳点应相应于指针指示刻度尺上“0”处；
（3）在洛氏硬度HRC60±2的钢砧上，回弹仪的率定值应为80±2。
2.2 酚酞酒精溶液（浓度为1%）
3、 检测前准备
检测结构或构件混凝土强度时，一般应具有下列资料：
（1）工程名称及设计、施工和建设单位名称；
（2）结构或构件名称、外形尺寸、数量及混凝土设计强度等级；
（3）混凝土供应商；砂、石种类、粒径；外加剂或掺合料品种、掺量；混凝土配合比等；
（4）施工时材料计量情况，模板、浇筑、养护情况及成型日期等；
（5）必要的设计图纸和施工记录；
（6）检测原因。
4、 一般规定
4.1 检测结构或构件混凝土强度可采用下列两种方式，其适用范围及构件数量应符合下列规定：
（1）单个检测：适用于单独的结构或构件的检测；
（2）批量检测：适用于在相同的生产工艺条件下，混凝土强度等级相同，原材料、配合比、成型工艺、养护条件基本一致且龄期相近的同类构件。按批进行检测的构件，抽检数量不得少于同批构件总数的50%且构件数量不得少于10件。抽检构件时，应随机抽取并使所选构件具有代表性。
4.2 每个构件的测区，应符合下列要求：
（1）每一结构或构件其测区不应少于10个，对某一方向尺寸小于4.5m且另一方向尺寸小于0.3m的构件，其测区数量可适当减少，但不应少于5个；
（2）相邻两测区的间距应控制在2m以内，测区离构件端部或施工缝边缘的距离不宜大于0.5m，且不宜小于0.2m；
（3）测区应选在使回弹仪处于水平方向，检测混凝土浇筑侧面，当不能满足这一要求时，方可选在使回弹仪处于非水平方向，检测混凝土浇注侧面、表面或底面；
（4）测区宜选在构件的两个对称可测面上，也可选在一个可测面上，且应均匀分布。在构件的受力部位及薄弱部位必须布置测区，并应避开预埋件；
（5）测区的面积宜控制在0.04；
（6）检测面应为原状混凝土面，并应清洁、平整，不应有疏松层、浮浆、油垢以及蜂窝、麻面，必要时可用砂轮清除疏松层和杂物，且不应有残留的粉末或碎屑；
（7）对于弹击时会产生颤动的薄壁、小型构件应设置支撑固定。
4.3 结构或构件的测区应有清晰的编号，必要时应在记录纸上描述测区布置示意图和外观质量情况。
5、检测工作
5.1检测时，回弹仪的轴线应始终垂直于结构或构件的混凝土检测面，缓慢施压，准确读数，快速复位。
5.2 测点宜在测区范围内均匀分布，相邻两测点的净距不宜小于20mm，测点距外露钢筋、预埋件的距离不宜小于30mm。测点不应在气孔或外露石子上，同一测点只允许弹击一次。每一测区记取16个回弹值，每一测点的回弹值读数估读至1。
5.3 测量 碳化深度值
（1）回弹值测量完毕后，应选择不少于构件的30%测区数在有代表性的位置上测量碳化深度；
（2）测量碳化深度时，采用冲击钻在测区表面形成直径15mm的孔洞，其深度应大于混凝土的碳化深度。然后除净孔中的粉末和碎屑，不得用水冲洗。立即用浓度为1%酚酞酒精溶液滴在孔洞内壁的边缘处，再用钢卷尺测量已碳化与未碳化混凝土交界面到混凝土表面的垂直距离，测量不应少于3次，取其平均值，该距离即为混凝土的碳化深度值。每次读数精确至0.5mm。
6、主要检测人员：黄萍
(三)楼板厚度检测
1、 检测依据：中华人民共和国国家标准《混凝土结构工程施工质量验收规范》GB50204-2002。
2、检测数量：按代表性的自然间抽检10％，且不少于3间。
3、主要检测人员：张怀周
(四)安全措施
1、现场检测人员必须戴安全帽，必要时佩带安全带，请委托方提供检测时所需的梯子，安全带等安全设施。
2、检测人员进入施工现场，不准穿拖鞋或光脚，应穿胶鞋或皮鞋，在现场不准高空抛物。
3、检测前检查安全装置是否完好，严格按操作规程进行检测。
(五)其他
本方案未尽事宜，按《混凝土结构工程施工质量验收规范》及相关标准、规程等要求执行。具体检测部位见附表。
