端子拉力标准.doc

.
核准
审核
制作

钟菊兰

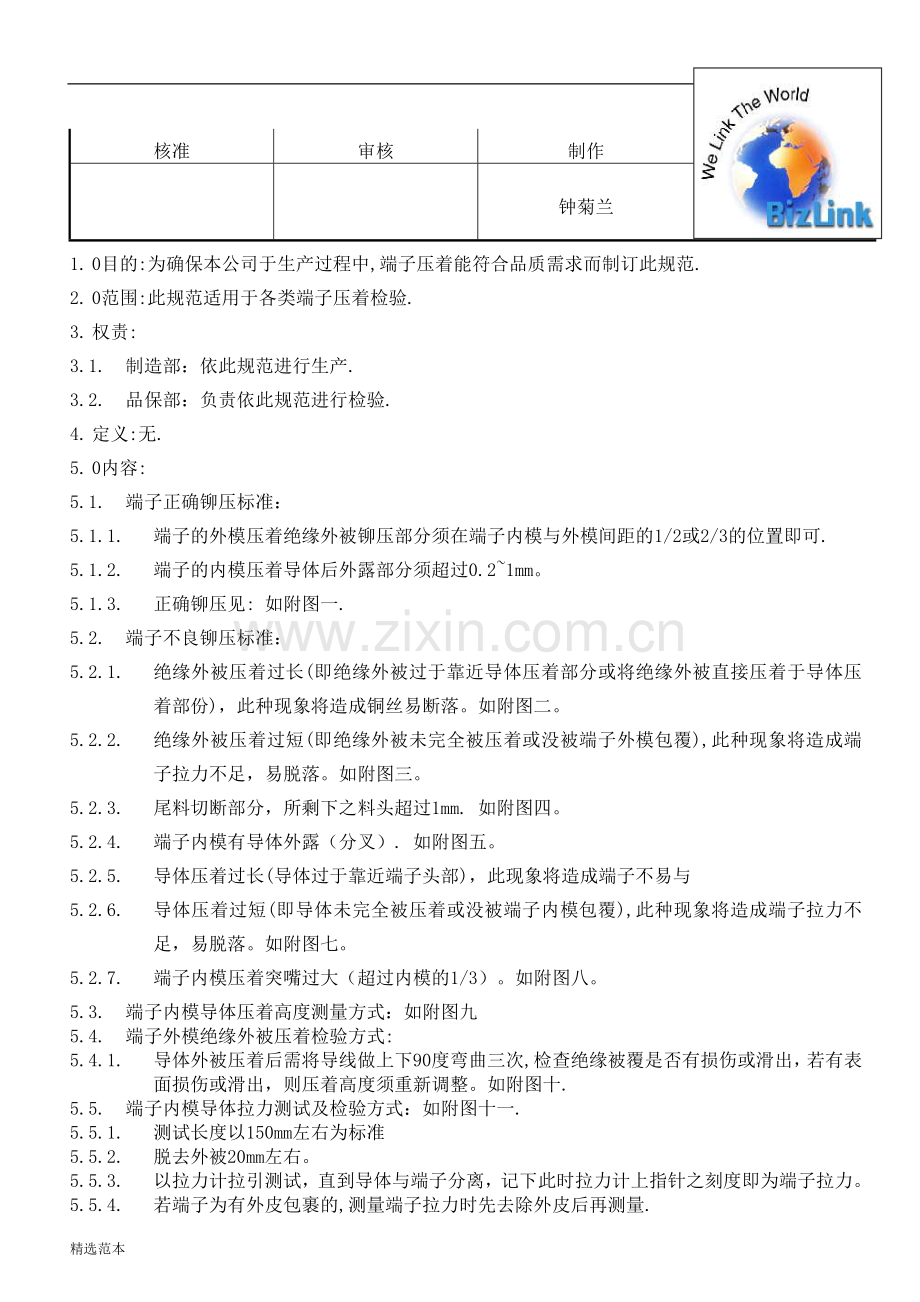

1. 0目的:为确保本公司于生产过程中,端子压着能符合品质需求而制订此规范.
2. 0范围:此规范适用于各类端子压着检验.
3. 权责:
3.1. 制造部：依此规范进行生产.
3.2. 品保部：负责依此规范进行检验.
4. 定义:无.
5. 0内容:
5.1. 端子正确铆压标准：
5.1.1. 端子的外模压着绝缘外被铆压部分须在端子内模与外模间距的1/2或2/3的位置即可.
5.1.2. 端子的内模压着导体后外露部分须超过0.2~1mm。
5.1.3. 正确铆压见: 如附图一.
5.2. 端子不良铆压标准：
5.2.1. 绝缘外被压着过长(即绝缘外被过于靠近导体压着部分或将绝缘外被直接压着于导体压着部份)，此种现象将造成铜丝易断落。如附图二。
5.2.2. 绝缘外被压着过短(即绝缘外被未完全被压着或没被端子外模包覆),此种现象将造成端子拉力不足，易脱落。如附图三。
5.2.3. 尾料切断部分，所剩下之料头超过1mm. 如附图四。
5.2.4. 端子内模有导体外露（分叉）. 如附图五。
5.2.5. 导体压着过长(导体过于靠近端子头部)，此现象将造成端子不易与
5.2.6. 导体压着过短(即导体未完全被压着或没被端子内模包覆),此种现象将造成端子拉力不足，易脱落。如附图七。
5.2.7. 端子内模压着突嘴过大（超过内模的1/3）。如附图八。
5.3. 端子内模导体压着高度测量方式：如附图九
5.4. 端子外模绝缘外被压着检验方式:
5.4.1. 导体外被压着后需将导线做上下90度弯曲三次,检查绝缘被覆是否有损伤或滑出，若有表面损伤或滑出，则压着高度须重新调整。如附图十.
5.5. 端子内模导体拉力测试及检验方式：如附图十一.
5.5.1. 测试长度以150mm左右为标准
5.5.2. 脱去外被20mm左右。
5.5.3. 以拉力计拉引测试，直到导体与端子分离，记下此时拉力计上指针之刻度即为端子拉力。
5.5.4. 若端子为有外皮包裹的,测量端子拉力时先去除外皮后再测量.
5.5.5. 拉力测试后应检验端子拉出后的状况,若导体七股芯线全部断在端子内模内为端子压着高度过低,则必须重新将端子内模高度调高;若导体七股芯线无一股芯线留在内模中,则必须重新将端子内模高度调低.(除铆压双并线端子外)
5.5.6. 双并线合铆压在一端子时,端子内模时不得有芯线导体外露.双并线之拉力在拉力规格范围内即可,不要求符合
5.6. 端子铆压后高度及拉力必须符合要求标准.
5.6.1. 详细见附件一:端子铆压规格一览表.
5.6.2. 若端子为新端子（第一次生产）暂无端子高度规格时且客户无特别要求时，可以只记录实际高度的测量值，其拉力是否符合要求（按线号规格核对拉力要求）而作为最终判定的依据。待一批生产完成后由QE定出该端子的高度及拉力的规格值。
5.7. 端子外观检验标准：
5.7.1. 端子的功能端不可有开口，变形，扭曲等不良且应必须保证电气功能及实配OK。
5.7.2. 端子镀层部分不可有刮伤，露黄，氧化发黑等不良。
5.8. 工程图面中有规定客户特殊要求时,须依工程图面为准。
6. 相关记录:
6.1. 端子测量记录表. QAD-QP-1002-02A
7. 附件:
7.1. 附件一：端子铆压规格一览表。
附件一： 端子铆压规格一览表
端子厂商
端子规格
芯线规格
端子高度(mm)
端子宽度(mm)
保持强力（MIN）
JWT
CKM
2501TOP-2
A2501TOP-00
A2501TOB-2
CKM2501T
22 AWG
0.75~0.85

5.0KG
24 AWG
0.70~0.80

3.5KG
26 AWG
0.70~0.75

2.5KG
28 AWG
0.65~0.75

1.5KG
JWT
B11TOP-2
24 AWG
0.70~0.75

3.5KG
26 AWG
0.60~0.70

2.5KG
28 AWG
0.60~0.65

1.5KG
JWT
A2542T3B-00
A2542T3B-2
22 AWG
0.90~1.0

5.0KG
24 AWG
0.75~0.85

3.5KG
26 AWG
0.75~0.85

2.5KG
28 AWG
0.70~0.80

1.5KG
JWT
CKM
A2543TOB-00
A2543T0B-2
A2543T0P-2
CKM2541T
22 AWG
0.78~0.88

5.0KG
24 AWG
0.70~0.80

3.5KG
26 AWG
0.65~0.75

2.5KG
28 AWG
0.60~0.70

1.5KG
JWT
CKM
A3961T2B-2C
A3961T2B-2D
A3961T3B-2C
A3961T3B-2D
CKM3961
18+18 AWG
1.55~1.65

14 KG
22+22 AWG
1.00~1.30

8.0KG
18 AWG
1.05~1.20

10 KG
20 AWG
1.00~1.10

7.0KG
22 AWG
0.95~1.05

5.0KG
JWT
A3961T1B-2C
A3961T1B-2D
CKM3961
24 AWG
0.85~0.95

3.5KG
26 AWG
0.75~0.85

2.5KG
/
/

/
CKM
CKM2503
24 AWG
0.75~0.85

3.5KG
26 AWG
0.70~0.80

2.5KG
28 AWG
0.65~0.75

1.5KG
JWT
CKM
A2541T3B-2
A2541T3B-2L
A2541T3B-00
A2541T3B-00L
CKM2542T
22 AWG
0.85~0.95

5.0KG
24 AWG
0.80~0.90

3.5KG
26 AWG
0.75~0.85

2.5KG
28 AWG
0.70~0.80

1.5KG
28+28 AWG
0.80~0.90

3.5KG
JWT
CKM
A2001TOP-2
A2001TOP-2L
CKM2001T
30 AWG
0.60~0.70

1.0KG
28 AWG
0.65~0.75

1.5KG
26 AWG
0.68~0.78

2.5KG
24 AWG
0.70~0.80

3.5KG
26+28 AWG
0.73~0.83

5.0KG
附件一： 端子铆压规格一览表
端子厂商
端子规格
芯线规格
端子高度(mm)
端子宽度(mm)
保持强力（MIN）
CKM
JWT
CKM2003T
A2002TOP
30 AWG
0.65~0.75

1.0KG
28 AWG
0.70~0.80

1.5KG
26 AWG
0.75~0.85

2.5KG
24 AWG
0.85~0.95

3.5KG
JWT
CKM
C5081T2B-2
C5081TOB-2
CKM5082
18+18 AWG
1.30~1.40

14 KG
16 AWG
1.30~1.40

14 KG
18 AWG
1.20~1.30

12 KG
20 AWG
1.00~1.20

7 .0KG
22 AWG
0.90~1.10

5.0KG
24 AWG
0.85~0.95

3.5KG
JWT
CKM
C5082TOP-2
CKM5081
18+18 AWG
1.50~2.00

14 KG
18 AWG
1.20~1.40

12 KG
20 AWG
1.10~1.30

7.0KG
22 AWG
1.00~1.10

5.0KG
24 AWG
0.90~1.10

3.5KG
JWT
CKM
C5082T2B-2
CKM5081
16 AWG
1.30~1.50

14 KG
18 AWG
1.20~1.40

12 KG
JWT
CKM
A2544TOP-2
A2544TOB-2
CKM2544T
20 AWG
0.95~1.15

7.0KG
22 AWG
0.85~0.95

5.0KG
24 AWG
0.80~0.90

3.5KG
26 AWG
0.75~0.85

2.5KG
CKM
2506-TA
24 AWG
0.80~`0.90

3.5KG
CKM
2506-TB
22 AWG
0.85~0.95

5.0KG
JWT
CKM
A1251TOP-2
CKM1251T
28 AWG
0.50~0.60

1.5KG
CKM
CKM2002-TV
28 AWG
0.70~0.80

1.5KG
CKM
2004T
28 AWG
0.65~0.75

1.5KG
CKM
2542T
28+28 AWG
0.80~0.90

3.5KG
JWT
A2505TOP-2
C4202T2B-2
C4202T2P-2
22 AWG
0.80~0.90

5.0KG
16 AWG
1.20~1.50

14 KG
18 AWG
1.00~1.20

12 KG
JWT
CKM
A2547TOP-2
CKM2543T
24+24 AWG
0.90~1.20

6.0KG
26+26 AWG
0.85~0.95

5.0KG
22 AWG
0.90~1.00

5.0KG
24 AWG
0.85~0.95

3.5KG
26 AWG
0.80~0.90

2.5KG
28 AWG
0.70~0.80

1.5KG
附件一： 端子铆压规格一览表
端子厂商
端子规格
芯线规格
端子高度(mm)
端子宽度(mm)
保持强力（MIN）
JWT
A2003TOB-00
A2003TOB-2
A2003TOB-0D
26 AWG
0.55~0.65

2.5KG
28 AWG
0.50~0.62

1.5KG
30 AWG
0.50~0.60

1.0KG
JWT
CKM
A2005TOB-2
A2005TOB-00
CKM2004T
26 AWG
0.70~0.80

2.5KG
28 AWG
0.65~0.75

1.5KG
30 AWG
0.60~0.70

1.0KG
JWT
CKM
A3963TOB-2
3963TOP-2
CKKM3962
18+18 AWG
1.50~2.00

14 KG
18 AWG
1.00~1.30

12 KG
20 AWG
0.90~1.00

7.0KG
22 AWG
0.85~0.95

5.0KG
24 AWG
0.80~0.90

3.5KG
JWT
CKM
A3963T2B-2
A3963T2P-2
14 AWG
1.30~1.70

15 KG
16 AWG
1.20~1.50

14 KG
18 AWG
1.00~1.30

12 KG
JWT
CKM
C4202TOP-2
C4202TOB-2
CKM4201
16 AWG
1.20~1.40

14 KG
18 AWG
1.00~1.20

12 KG
20 AWG
0.90~1.10

7.0KG
22 AWG
0.80~1.00

5.0KG
JFE
260901T
24 AWG
0.89+/-0.05
1.45+/-0.05
3.5KG
260902T
28 AWG
0.63+/-0.05
1.45+/-0.05
1.8KG
JST
SHE-001T-P0.6
24 AWG
0.75~0.80

3.5KG
26 AWG
0.68~0.75

2.5KG
28 AWG
0.65~0.70

1.5KG
JST
SPH-002T-P0.5S
30 AWG
0.60~0.65

1.0KG
28 AWG
0.65~0.72

1.5KG
26 AWG
0.65~0.75

2.5KG
24 AWG
0.70~0.80

3.5KG
JWT
C5082TOB-2
18 AWG
1.25~1.35

12KG
C5082TOB-2
22+18 AWG
1.45~1.55

12KG
C5082T2B-2
18+18 AWG
1.50~1.60

14KG
C5082TOB-2
18+18 AWG
1.45~1.55

14KG
JWT
A1561TOP-2
22 AWG
1.00~1.10

5.0KG
JWT
B1811TOP-2
18 AWG
1.10~1.20

10KG
CKM
2543T
28+28 AWG
0.8~0.90

3.5KG
CKM
2503T
28+26 AWG
0.80~0.90

3.5KG
CKM
5081T
20+20 AWG
1.35~1.45

12KG
附件一： 端子铆压规格一览表
端子厂商
端子规格
芯线规格
端子高度(mm)
端子宽度(mm)
保持强力（MIN）
CKM
1561T
22 AWG
1.00~1.10

5.0KG
JWT
A1561TOB+2
22 AWG
0.80~0.90

5.0KG
JWT
B1811TOP-2
28 AWG
0.95~1.05

1.5KG
JWT
A3961T2B-2C
18 AWG
1.05~1.20

10KG
CKM
2542T
28+28AWG
0.80~0.90

3.5KG
CKM
2004T
28 AWG
0.65~0.75

1.5KG
JWT
CKM
A2001TOP-2
A2001TOP-2L
CKM2001T
28 AWG
0.60~0.70

1.5KG
30 AWG
0.65~0.75

1.0KG
26+28 AWG
0.73~0.83

5.0KG
24 AWG
0.70~0.80

3.5KG
26 AWG
0.65~0.75

2.5KG
JWT
A1251TOP-2
28 AWG
0.50~0.60

1.5KG
CKM
CKM3962T
18 AWG
1.00~1.30

12KG
CKM
CKM2002-TV
28 AWG
0.70~0.80

1.5KG
JWT
C4202TOP-2
C4202TOB-2
CKM4201
16 AWG
1.20~1.50

14KG
18 AWG
1.10~1.20

12KG
20 AWG
1.00~1.10

7.0KG
22 AWG
0.90~1.00

5.0KG
JWT
C4202T2B-2
16 AWG
1.20~1.50

14KG
JWT
C4202T2P-2
18 AWG
1.00~1.20

12KG
CKM
3963-T
22 AWG
0.85~0.95

5.0KG
CKM
2503T
22 AWG
0.80~0.90

5.0KG
ALEX
2580T
28AWG
0.60~0.70

1.5KG
22 AWG
0.75~0.85

5.0KG
2015T
28 AWG
0.55~0.65

1.5KG
22 AWG
0.70~0.80

5.0KG
4256TP3
16 AWG
1.30~1.50

14.0KG
51T
22 AWG
0.75~0.85

5.0KG
MOLEX
08-50-0114
22 AWG
0.75~0.85

5.0KG
08-50-0114
26 AWG
0.70~0.80

2.5KG
08-50-0105
22 AWG
0.95~1.05

5.0KG
16-02-0107
22 AWG
0.80~0.90

5.0KG
胡链
604180-2
编织线
1.65~1.80
2.5~3.2
10KG
翔辉
SH-995
18 AWG
一分钟吊重9.1KG不脱落为合格.
铆压F/BNC-CONN:出力达7.0KG为合格
Molex
39-00-0065
22 AWG
0.85~0.95

5.0KG
Molex
39-00-0067
22 AWG
0.85~0.95

5.0KG
附件一： 端子铆压规格一览表
端子厂商
端子规格
芯线规格
端子高度(mm)
端子宽度(mm)
保持强力（MIN）
AMP
104505-03
22 AWG
0.90~1.00

5.0KG
35085-1
18 AWG
1.25~1.35

12 KG
770601-2
18 AWG
0.70~0.80

12 KG
104505-B
22 AWG
0.85~0.95

5.0KG
104503-3
22 AWG
0.85~0.95

5.0KG
170362-1
22 AWG
0.95~1.05

5.0KG
104480-4
22 AWG
0.85~0.95

5.0KG
2-36152-1
18 AWG
2.70~3.00

12 KG
1757778-3
28 AWG
0.75~0.85

1.5KG
170204-1
22 AWG
0.85~0.95

5.0KG
170360-1
18 AWG
1.05~1.15

12 KG
170262
22 AWG
0.95~1.05

5.0KG
350570-1
18 AWG
1.2~1.5

12 KG
104504-3
22 AWG
0.85~0.95

5.0KG
2-520403-2
22 AWG
0.85~0.95

5.0KG
66105-3
24 AWG
0.75~0.85

3.5KG
66424-7
28 AWG
0.75~0.85

1.8KG
61116-4
20+20 AWG
1.55~1.65

12KG
50011-8000
28 AWG
0.52~0.62

1.5KG
640271-1
18 AWG
2.00~2.10

10KG
63475-2
22AWG
1.10~1.30

5.0KG
22+22 AWG
1.40~1.50

8.0KG
61070-1
22 AWG
1.10~1.20

5.0KG
71180-BS-1
18 AWG
1.35~1.45

10KG
55675-1
22AWG
2.50~3.00

5.0KG
602207-2
18 AWG
1.50~2.00

10 KG
JAE
IL-G-C2-SA-10000
24 AWG
0.75~0.85
1.5~1.6
3.5KG
28 AWG
0.65~0.725
1.5~1.6
1.5KG
DUPONT
75653-005
22 AWG
0.90~1.00

5.0KG
47445-00
22 AWG
0.90~1.00

5.0KG
47217-000
22 AWG
0.90~1.00

5.0KG
24 AWG
0.85~0.95

3.5KG

T-UBAC11-BN-5S-D-V01
28 AWG
0.73~0.83

1.5KG

T-UBAC10-BN-5S-D-V01
24 AWG
0.93~1.13

3.5KG

T-UBAC14-BN-5S-D-V01
20 AWG
1.00~1.25

7.0KG
TDP
8810T
22 AWG
0.80~0.90

5.0KG
附件一： 端子铆压规格一览表
端子厂商
端子规格
芯线规格
端子高度(mm)
端子宽度(mm)
保持强力（MIN）
KST
FDFV-187(5)
18 AWG
1.10~1.20

10KG
KST
RNBS1-3.7
18 AWG
2.35~2.45

12KG
KST
RNB-1-5
22 AWG
2.00~2.50

5.0KG

V.35(公、母)
30 AWG
0.75~0.85

1.0KG
28 AWG
0.80~0.90

1.5KG
26 AWG
0.88~0.98

2.5KG
24 AWG
0.95~1.30

3.5KG
22 AWG
0.98~1.50

5.0KG
20 AWG
1.00~1.60

7.0KG

T-UAC10-10200
24 AWG
0.93~1.13

3.5KG
T-UAC10-20200
28 AWG
0.73~0.83

1.5KG

Ф0.76圆形端子
24 AWG
0.75~0.95

3.5KG
28 AWG
0.65~0.75

1.5KG

Ф1.0圆形端子
24 AWG
0.75~0.85

3.5KG
26 AWG
0.72~0.82

2.5KG
28 AWG
0.70~0.80

1.5KG

RVS2-3.7
18 AWG
2.50~3.50

10KG

TA1BA000E
24 AWG
0.83~0.95

3.5KG
TA1BA000E
28 AWG
0.73~0.83

1.5KG

TAB1000E
24 AWG
0.83~0.95

3.5KG
26 AWG
0.78~0.90

2.5KG
28 AWG
0.73~0.83

1.5KG

WST139601BS-2
18 AWG
0.90~1.03

10KG

FDFD2-250
14 AWG
3.50~4.50

15KG

FDFD2-250
16 AWG
3.00~4.00

14KG

FDFD2-250
18 AWG
3.00~4.00

10KG
JST
SVH-21T-P1.1
18 AWG
1.00~1.30

10KG

STM2131BS
接地线
1.15±0.05
2.05±0.05
10KG

PACKARD:
接地线
1.15±0.05
2.05±0.05
10KG

FDD1-250
18 AWG
3.00~4.00

10KG

CUSTIMER CONSIGN
22 AWG
0.85~0.95

5.0KG

MPNY1-156(公)
18 AWG
1.60~1.70

12KG

FRD1-156(母)
18 AWG
1.85~1.95

12KG
世聚
T202P00T00
24 AWG
0.70~0.80

3.5KG
旗欣
2551
28+28 AWG
0.75~0.85

2.5KG
附件一： 端子铆压规格一览表
端子厂商
端子规格
芯线规格
端子高度(mm)
端子宽度(mm)
保持强力（MIN）
MOLEX
08-50-0113
28 AWG
0.65~0.75

1.5KG
26 AWG
0.70~0.80

2.5KG
24 AWG
0.75~0.85

3.5KG
22 AWG
0.80~0.90

5.0KG
08-50-0106
18 AWG
1.00~1.30

12 KG
20 AWG
0.85~0.95

7.0KG
22 AWG
0.80~0.90

5.0KG
43030-0003
22 AWG
0.85~0.95

5.0KG
02-09-2103
18 AWG
1.30~1.80

12 KG
AS-N-345
18 AWG
2.00~2.50

12 KG
08-65-0804
26+28 AWG
0.80~0.90

5.0KG
02-08-1234
20+20 AWG
1.60~1.80

12KG
02-08-1234
20 AWG
1.45~1.65

7.0KG
02-08-1201
20+20 AWG
1.75~1.95

12KG
02-08-1201
20 AWG
1.35~1.55

7.0KG
43030-0001
20 AWG
1.10~1.20

7.0KG
22-01-1042
28+26 AWG
0.85~0.95

3.5KG
43030-0007
22 AWG
0.90~1.00

5.0KG
43030-0001
20 AWG
1.00~1.10

7.0KG
39-00-0061
18+18AWG
1.40~1.50

14KG
02-06-2101
20 AWG
0.90~1.10

7.0KG
02-06-1101
20 AWG
0.85~0.95

7.0KG
16-02-0082
28 AWG
0.70~0.80

1.5KG
24 AWG
0.85~0.95

3.5KG
16-02-1119
26 AWG
0.80~0.85

2.5KG
28 AWG
0.75~0.80

1.5KG
16-02-0119
26 AWG
0.70~0.80

2.5KG
39-00-0038
18 AWG
1.10~1.20

12KG
39-00-0053
18 AWG
1.10~1.20

12KG
08-70-0106
18 AWG
0.95~1.05

12KG
20 AWG
0.90~1.00

7.0KG
22 AWG
0.85~0.95

5.0KG
08-70-1031
18 AWG
1.20~1.50

12KG
20 AWG
1.00~1.30

7.0KG
22 AWG
0.90~1.10

5.0KG
24 AWG
0.85~0.95

3.5KG
附件一： 端子铆压规格一览表
端子厂商
端子规格
芯线规格
端子高度(mm)
端子宽度(mm)
保持强力（MIN）
其它端子类型:
芯线规格
拉力(MIN)
芯线规格
拉力(MIN)
芯线规格
拉力(MIN)
横卷线
4.5KG
22 AWG
5.0KG
32 AWG
0.8KG
编织线
10 KG
26 AWG
2.5KG
10 AWG
36.4KG
14 AWG
15 KG
28 AWG
1.5KG
12 AWG
31.9KG
16 AWG
14 KG
30 AWG
1.0KG
20 AWG
7.0KG
18 AWG
12 KG
24+24AWG
6.0KG
26+26 AWG
5.0KG

端子厂商
端子规格
芯线规格
端子高度(mm)
端子宽度(mm)
保持强力（MIN）
ALEX
26T-6502-PB
22 AWG
0.92~1.02

5.0KG
ALEX
61T-5524
18+22 AWG
1.55~1.65

12KG
MOLEX
39-00-0061
18 AWG
1.06~1.66

10KG
MOLEX
39-01-2080
24+24AWG
0.90~1.2

6.0KG
MOLEX
39-00-0038
24AWG
0.85~0.95

3.5KG
JST
SYM-001P-P0.6
24AWG
1.0~1.1

3.5KG
AMP
170147-1
22AWG
1.15~1.25

5.0KG
AMP
350689-1
22AWG
0.9~1.0

5.0KG

精选范本
