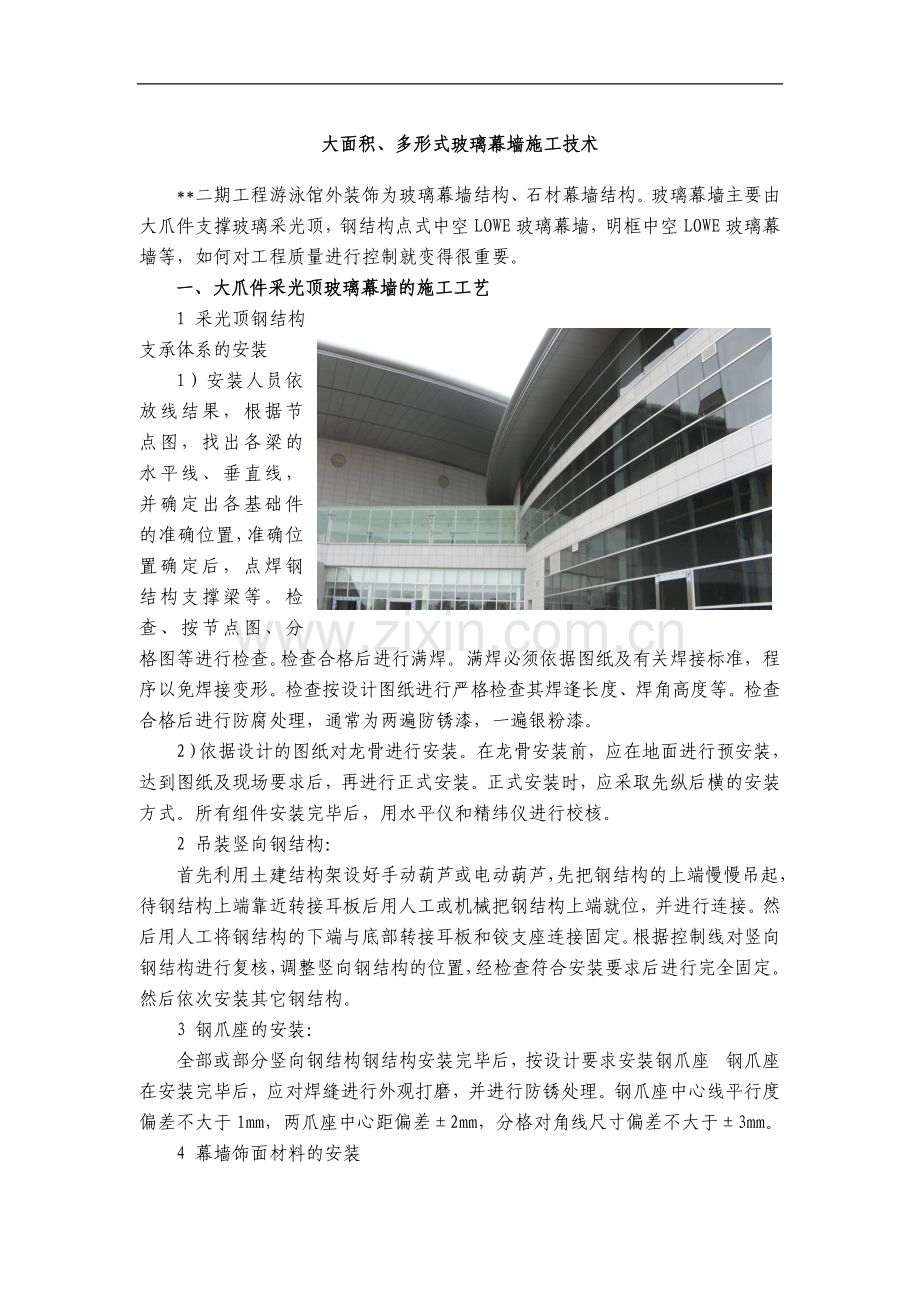

大面积、多形式玻璃幕墙施工技术
**二期工程游泳馆外装饰为玻璃幕墙结构、石材幕墙结构。玻璃幕墙主要由大爪件支撑玻璃采光顶，钢结构点式中空LOWE玻璃幕墙，明框中空LOWE玻璃幕墙等，如何对工程质量进行控制就变得很重要。
一、大爪件采光顶玻璃幕墙的施工工艺
1 采光顶钢结构支承体系的安装
1）安装人员依放线结果，根据节点图，找出各梁的水平线、垂直线，并确定出各基础件的准确位置，准确位置确定后，点焊钢结构支撑梁等。检查、按节点图、分格图等进行检查。检查合格后进行满焊。满焊必须依据图纸及有关焊接标准，程序以免焊接变形。检查按设计图纸进行严格检查其焊逢长度、焊角高度等。检查合格后进行防腐处理，通常为两遍防锈漆，一遍银粉漆。
2）依据设计的图纸对龙骨进行安装。在龙骨安装前，应在地面进行预安装，达到图纸及现场要求后，再进行正式安装。正式安装时，应采取先纵后横的安装方式。所有组件安装完毕后，用水平仪和精纬仪进行校核。
2 吊装竖向钢结构：
首先利用土建结构架设好手动葫芦或电动葫芦，先把钢结构的上端慢慢吊起，待钢结构上端靠近转接耳板后用人工或机械把钢结构上端就位，并进行连接。然后用人工将钢结构的下端与底部转接耳板和铰支座连接固定。根据控制线对竖向钢结构进行复核，调整竖向钢结构的位置，经检查符合安装要求后进行完全固定。然后依次安装其它钢结构。
3 钢爪座的安装：
全部或部分竖向钢结构钢结构安装完毕后，按设计要求安装钢爪座。钢爪座在安装完毕后，应对焊缝进行外观打磨，并进行防锈处理。钢爪座中心线平行度偏差不大于1mm，两爪座中心距偏差±2mm，分格对角线尺寸偏差不大于±3mm。

4 幕墙饰面材料的安装
1）施工准备
准备好施工所需工具,现场技术人员按设计施工要求做好技术交底工作，做好安全教育工作,在安装过程中做好安全防范和材料保护工作。
2）点式幕墙玻璃的安装
玻璃安装，玻璃安装顺序为自上而下，采用电动葫芦并配置相应的专用吊装工具及吸盘。玻璃调整，玻璃全部安装完毕后，进行调整。调整顺序为从上至下。保证玻璃、玻璃胶缝的平面度，垂直度等符合图纸及技术要求。
a.采用人工搬运的方式把玻璃水平运到安装区，用手动葫芦或电动葫芦把玻璃板块吊运到施工作业平台上。
b.玻璃稳定后，上下人员应注意保护玻璃，对于点接式玻璃幕墙来说，当上部有槽时，让上部先入槽；当下部有槽时，先把氯丁胶放入槽内，将玻璃慢慢放入槽中，再用泡沫填充棒固定住玻璃，防止玻璃在槽内摆动造成意外破裂。
c.中间部位的玻璃，先在玻璃上安装扣件，玻璃定位后，再把扣件与钢爪连接。
d.玻璃安装好后，应调整玻璃上下、左右、前后的缝隙的大小，其允许偏差不得超过±2mm，拧紧扣件，然后将玻璃固定住。
e.每安装完后，进行整体调整，调整完毕后，应进行整体立面平整度的检查，其平面度偏差不得超过4mm，确认完全无误，符合图纸设计要求后才能进行打胶。
3）玻璃幕墙的注胶工艺
用溶剂对玻璃胶注面进行清洗。
a复核外饰面板块之间的距离及平整度，确认无误后，在接缝处中填塞与接 缝宽度配套的泡沫条，并保证连接且深度一致，胶面厚度均匀可靠。
b在接缝两边饰面上粘贴保护胶带，防止密封胶粘到外 饰面上造成污染，影响外观效果。
c 用酒精或其它易挥发的清洁剂，擦拭胶缝的表面，除去灰中其它杂物，保证表面清洁无污染，防止密封胶粘接不牢，影响密封胶效果。
d注胶：注胶之前需做密封胶与饰面材料之间的相溶性试验，并将试验报告提交监理公司等有关单位，得到各单位认可确定后开始注胶。
e 修胶：注好的密封胶表面要用到刮板或其它修胶工具进行修整，以保证胶缝表面光滑、平整、均匀。
f清理：对外饰面进行清洗，保持外饰面清洁，同时撕去注胶用的胶带，除去幕墙板块表面的保护膜。

二、清理
清洗方法：玻璃、铝板和钢结构清洗时，用中性清洗剂，清洗剂间不能互相产生反应，不能错用，清洗时应隔离。
三、LOW-E玻璃性能
在各种耗能中，我国的建筑耗能占27.6%，且比例在继续提高。门窗作为建筑最为重要的一部分，其面积占整个建筑物建筑面积的20%~30%，但能量损失却占到51%，尤其是公共建筑，其窗墙比高达70%，更加大了能量流失。新型节能保温隔热型门窗是整个门窗行业的必然趋势。控制窗户的失热，主要是设置足够厚度的空气间隔层、在间隔层内充填导热性能较低的气体，在玻璃表面镀覆低辐射率（Low-E）涂层，甚至还可抽出部分空气填入透明介质，或作成真空玻璃等等。
Low-E玻璃的低辐射是针对光谱中长红外线（波长大于5微米）而言的。在长红外线的区间，物体表面通常在室温下进行辐射。因此，Low-E玻璃正是在红外线等长波长区的反射率高而可见光范围内反射率低的产品。Low-E玻璃解决了节能与热舒适的矛盾问题，经济地解决了窗玻璃的采光、日照、观赏、保温、隔热基本功能要求与节能的矛盾，达到功能的和谐统一。
游泳馆工程大量采用Low-E玻璃，使工程达到国家节能要求。
四、实施效果
大面积多形式玻璃幕墙的施工，使得游泳馆工程玲珑剔透，特别是low-E玻璃的使用，提高了建筑物的节能效应，降低了工程的运行成本，创造了良好的经济效益和社会效益。
