安全文明施工标准化手册(脚手架)本.doc

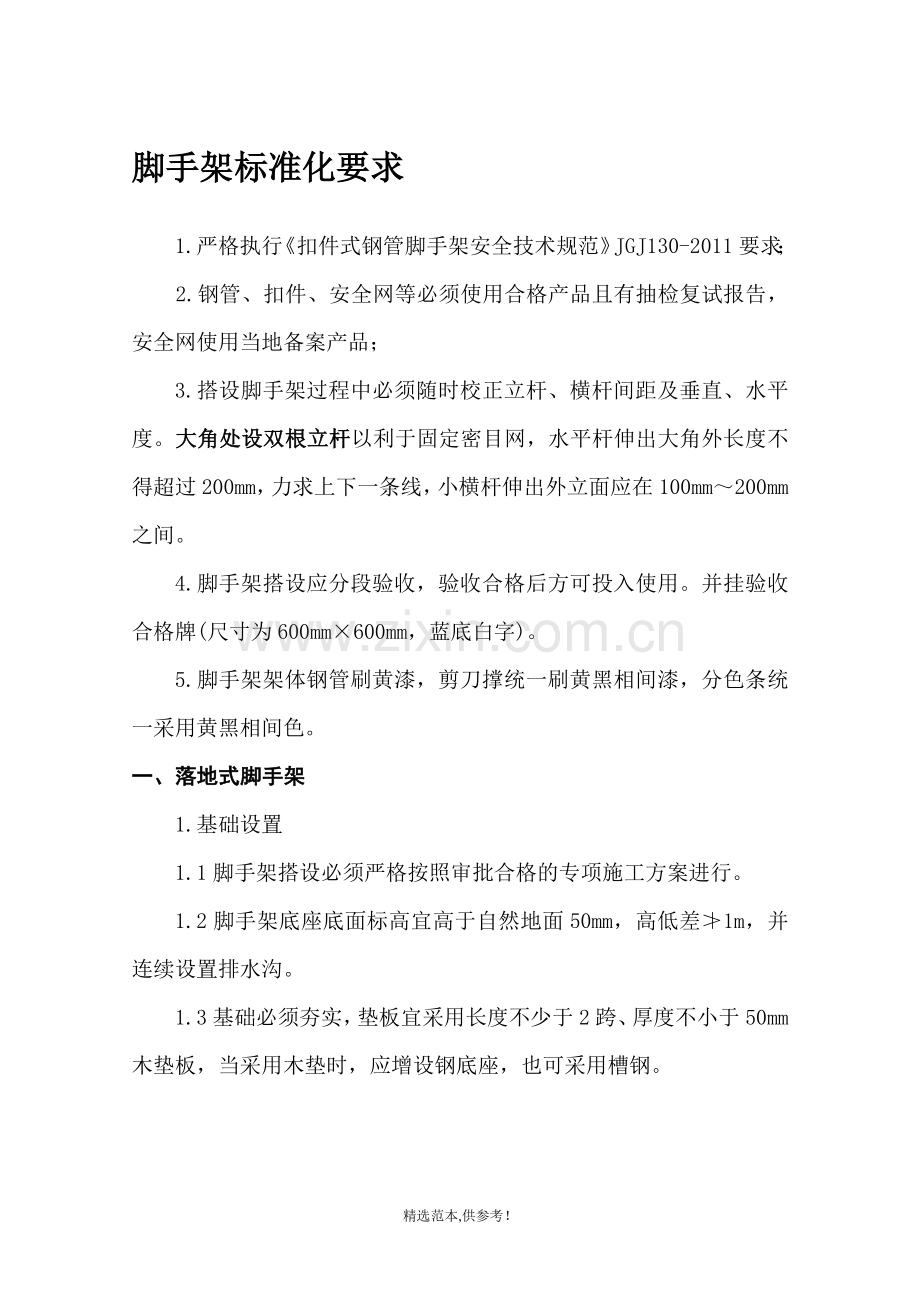

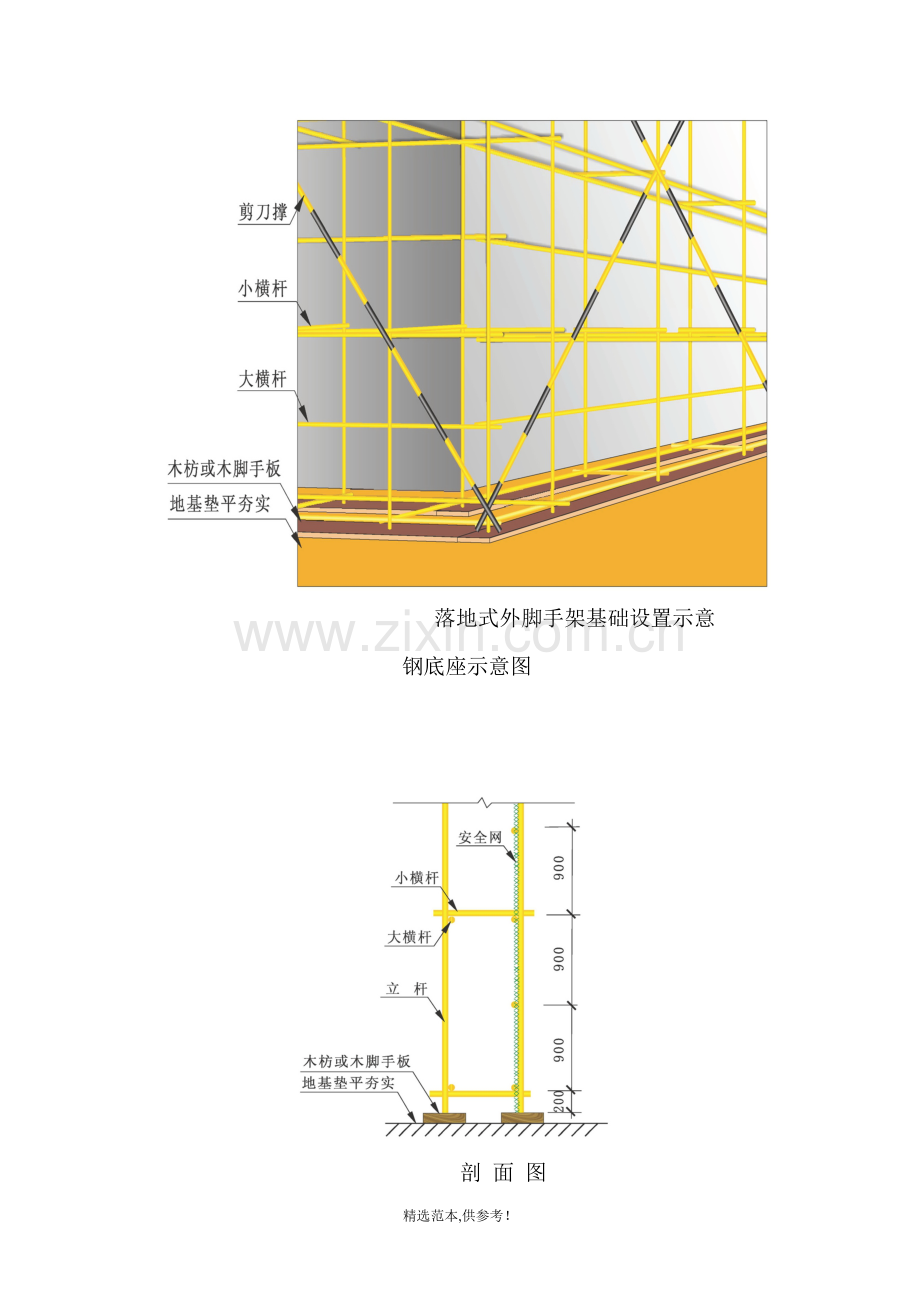

脚手架标准化要求1.严格执行扣件式钢管脚手架安全技术规范JGJ130-2011要求；2.钢管、扣件、安全网等必须使用合格产品且有抽检复试报告，安全网使用当地备案产品； 3.搭设脚手架过程中必须随时校正立杆、横杆间距及垂直、水平度。大角处设双根立杆以利于固定密目网，水平杆伸出大角外长度不得超过200mm，力求上下一条线，小横杆伸出外立面应在100mm200mm之间。 4.脚手架搭设应分段验收，验收合格后方可投入使用。并挂验收合格牌(尺寸为600mm600mm，蓝底白字)。5.脚手架架体钢管刷黄漆，剪刀撑统一刷黄黑相间漆，分色条统一采用黄黑相间色。一、落地式脚手架 1.基础设置 1.1脚手架搭设必须严格按照审批合格的专项施工方案进行。 1.2脚手架底座底面标高宜高于自然地面50mm，高低差1m，并连续设置排水沟。1.3基础必须夯实，垫板宜采用长度不少于2跨、厚度不小于50mm木垫板，当采用木垫时，应增设钢底座，也可采用槽钢。落地式外脚手架基础设置示意钢底座示意图 剖 面 图2.架体搭设(脚手架通用规定) 2.1脚手架的搭设严格执行扣件式钢管脚手架安生技术规范JGJl30-2011要求。 2.2要求美观、整洁，立杆一律刷黄漆，剪刀撑刷垂黑漆、600mm间隔，立杆间距不得超过1500mm，严禁将不同外径的钢管混合使用；外架外立面从底部开始，每隔三层设一道分色带：宽200mm，刷黄黑漆200mm间隔，采用九夹板做成，要固定牢固。 2.3脚手架必须按照施工进度搭设，一次搭设高度不应超过相邻连墙件以上二步。 2.4在外侧立面整个长度和高度上连续设置剪刀撑。每道剪刀撑宽度不小于4跨，斜杆与地面夹角在45-60之间。 2.5脚手架用刚性连墙杆与建筑物水平拉结，严禁刚性和柔性拉结混合使用。 2.6脚手架用密目网全封闭，网与网或网与杆之间很用专用绳绑扎牢固或用14#铁丝绑扎。 2.7按一、三、五层顺序隔层设置水平防护网。脚手架里排立杆与建筑物之间距离不大于l50mm，如间距过大应用水平网封闭严密。2.8 作业层必须满铺跳板并固定两端，外侧设置180mm高踢脚板。2.9临街面、场内道路、材料加工间及堆放场地一侧，如在坠落半径以内，必须在外架外立面里侧设一道硬质防护，以防坠物伤人。 2.10卸料平台外架开口处须里外设双立杆卸荷，双立杆间距100mm。 2.11采光井内的防护随外架同步进行，并且每隔三周做一道硬质防护，竹跳板要满铺，上面钉板封闭，覆盖塌层边不小于100mm。防护与楼层间的落差要用板封严固定。2.12脚手架及其地基基础应在下列阶段进行检查与验收：2.12.1基础完工后及脚手架搭设前；2.12.2作业层上施工荷载前；2.12.3每搭设完6m-8m高度后；2.12.4达到设计高度后；2.12.5遇到六级及以上强风或大雨后，冻结地区解冻后；2.12.6停用超过一个月。 立面图剪刀撑搭设方法示意 踢脚线板示意图 说明：采用刚性连接，水平杆要与里外两个立杆链接，且与主节点的位置不宜大于300mm。二、悬挑式脚手架及架体防护 1.必须经过工程技术人员计算确定悬挑式脚手架使用的型钢与预埋件规格、型号，材质必须符合规范要求，要有专项施工方案。 2.型钢悬挑的间距与立杆间距相同，型钢悬挑与锚固长度比例1.25。 3.首层必须设置硬质防护，以上每隔2层(10m)设一道水平网。 4.搭设方式与落地式脚手架相同。 5.架体立杆必须立在型钢上。型钢端部须焊钢筋头以便立杆就位。 6.底部及外侧(底部与楼层之间)均需用九夹板加以封闭，详见架体防护附图。 7.工字钢要求统一刷黑黄400相间油漆，底部铺脚手板。8.锚环的设置必须满足扣件式钢管脚手架安全技术规范JGJl30-20ll要求，可参照图示三种做法，根部必须是两个16的钢筋环、间距200，端部可采用一根16的钢筋环。2、高度在24m以上的，双排外脚手架应在外侧立面整个长度和高度上连续设置剪刀撑。剪刀撑斜杆与地面的倾角宜在4560之间。脚手架剪刀撑必须按规范要求设置，每组剪刀撑跨越立杆数不得超过5-7根（即4-6跨），剪刀撑搭接长度不得小于1m，且不少于3只扣件紧固。剪刀撑表面刷黄黑色油漆。9、脚手架每步架体均应设置拦腰杆，大角部位4根外立杆表面应刷黄色油漆，首层及架体内每隔不大于10m满铺一道脚手板、并设置180mm高踢脚板（具体尺寸见图示），固定在立杆内侧，踢脚板表面刷黄黑相间油漆。型钢悬挑脚手架构造做法一：采用16的U型螺栓固定做法二：采用16的U型钢筋拉环固定做法三：采用M16螺栓固定，可周转使用 做法三 实预埋例应用图悬挑钢粱穿墙构造悬挑架平面防护效果图 说明：底部铺满竹跳+木方，采用错开搭接，在其平面和侧面满封多层板，要求横平竖直对接，必要时刷黄色漆；工字钢要求刷黑黄相间漆。10、外脚手架立面及平面防护10. 1、结构作业层，凡未拆除模板支撑的层次，必须架体内必须采取满铺脚手板，并采用以下方式进行防护：每2层满铺脚手板且在下设安全平网。10.4、装修作业层，每隔3层且高度不超过10 m满铺一道脚手板，当架体与建筑物之间的空隙大于150 m m时应增设一道水平安全网作全封闭，防止人员和物料坠落。 图（一） 做反边、砌外墙、外墙抹灰期间不需要反复拆装，一劳永逸。图（二）外墙抹灰时可垫板到结构边等落地灰。【本文档内容可以自由复制内容或自由编辑修改内容期待你的好评和关注，我们将会做得更好】精选范本,供参考！
