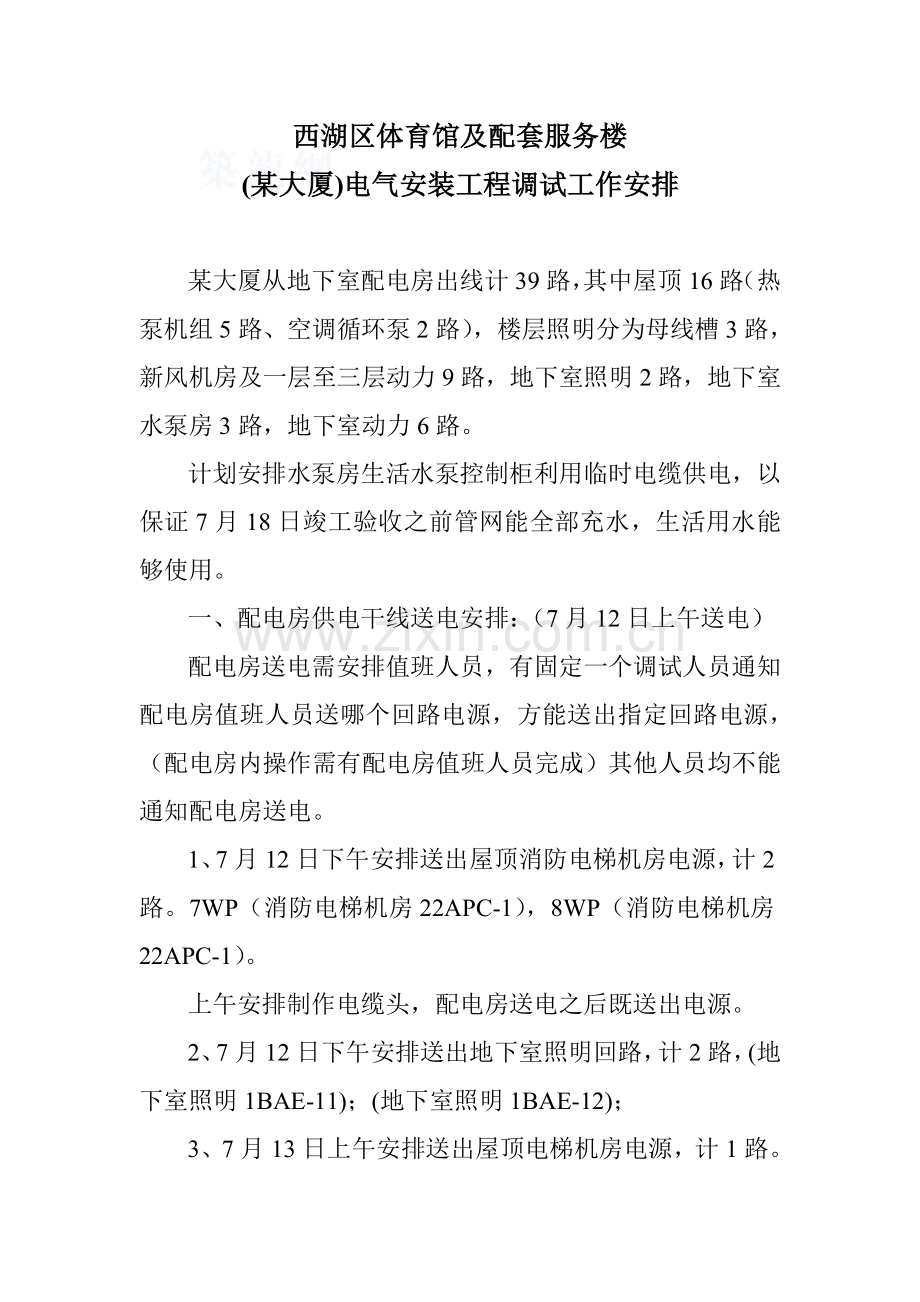

西湖区体育馆及配套服务楼(某大厦)电气安装工程调试工作安排某大厦从地下室配电房出线计39路，其中屋顶16路（热泵机组5路、空调循环泵2路），楼层照明分为母线槽3路，新风机房及一层至三层动力9路，地下室照明2路，地下室水泵房3路，地下室动力6路。计划安排水泵房生活水泵控制柜利用临时电缆供电，以保证7月18日竣工验收之前管网能全部充水，生活用水能够使用。一、配电房供电干线送电安排：（7月12日上午送电）配电房送电需安排值班人员，有固定一个调试人员通知配电房值班人员送哪个回路电源，方能送出指定回路电源，（配电房内操作需有配电房值班人员完成）其他人员均不能通知配电房送电。1、7月12日下午安排送出屋顶消防电梯机房电源，计2路。7WP（消防电梯机房22APC-1），8WP（消防电梯机房22APC-1）。上午安排制作电缆头，配电房送电之后既送出电源。2、7月12日下午安排送出地下室照明回路，计2路，(地下室照明1BAE-11)；(地下室照明1BAE-12)；3、7月13日上午安排送出屋顶电梯机房电源，计1路。6WP（电梯机房22A-1）。4、7月13日安排送出楼层照明回路（计3个回路），即或WL（办公部分）、2WL（办公部分）、1WE（公用照明部分）三个回路，从二十一层逐层往下检查母线槽插接箱内空气开关均处于脱开状态，检查之后把强电井门逐层锁上，以保证调试期间强电井无闲杂人员进出。二十一层开始逐层往下调试照明灯具及插座。楼层照明调试安排2班人员进行。5、7月13日安排送出地下室送风机房、地下室排烟机房、地下室水泵房、地下室集水井电源（计9个回路）。3WP（地下室生活水泵进线柜1BAE-9）;1WP（地下室消防喷淋泵进线柜1BAPC）、2WP（地下室消防喷淋泵进线柜1BAPC）；21WP（地下室送风机房1BAPC-10）、22WP（地下室送风机房1BAPC-10）；19WP（地下室排烟机房1BAPC-11）；20WP（地下室排烟机房1BAPC-11）；29WP（地下室集水井1BAC-16）；28WP（地下室集水井1BAC-18）。需通知电器配电柜厂家（杭开）：排烟风机（上风）人员到现场进行调试。6、7月14日安排送出屋顶稳压泵房电源（计4个回路），即12WL（空调循环泵22A-3控制柜）、13WL（空调循环泵22A-2控制柜）、13WP（稳压泵双电源柜）、14WP（稳压泵双电源柜）。待管网充满水之后进行24H试运转。需通知水泵供货商东方水泵及威乐山姆逊（北京）水泵系统有限公司（需有甲方通知）；电器配电柜厂家（杭开）人员到现场进行调试。7、7月14日安排送出屋顶消防排烟风机及排风风机电源（计3个回路），10WP（消防排烟风机23APC-1）27WP（消防排烟风机23APC-1）、9WP（排风风机23A-1）。需通知电器配电柜厂家（杭开）；排烟风机（上风）人员到现场进行调试。8、7月14日安排送出屋顶热泵机组电源（计5个回路）。3WL（1#热泵机组）；4WL（2#热泵机组）；5WL（3#热泵机组）；6WL（4#热泵机组）7WL（5#热泵机组）。9、7月14日安排送出新风机房及屋顶泛光照明电源，计2路。8WL（221层新风机房控制箱）10、7月14日安排送出一层消控室、防火卷帘门、空调机房、三层厨房动力、三层消防控制箱（8个回路）。14WP（消控室1APL-1），15WP（消控室1APL-1）；17WP（一层空调机房1AC-1），18WP（三层厨房动力3A-1）；32WP（三层排烟风机3APC-2）；3WP（三层排烟风机3APC-2）。需通知电器配电柜厂家（杭开）；排烟风机（上风）人员到现场进行调试。 2007年6月21日西湖区体育馆及配套服务楼(某大厦)管道安装工程调试工作安排一、水施（生活用水）1、安排7月10日上午进行水箱清洗、消毒中午之前完成；下午通知水泵厂家到现场进行调试。水箱清洗、消毒之前水泵房集水井排污泵需接上能够正常使用。2、生活水泵动作之前需落实事项：（9月19日下午进行试运转）（1）关闭给水管道井冷热水管阀门。（2）关闭屋顶稳压泵房水箱所有出水管阀门，关闭屋顶膨胀水箱进水阀门。（3）关闭地下室水泵房内水泵出水管J2减压阀阀门。（4）通知体育馆J1给水管供水。3、生活水泵调试完成之后，向屋顶消防水池供水：且打开屋顶膨胀水箱进水阀门检查水流量，检查之后关闭。4、9月20日开始生活水泵投入使用之后，从二十一层开始逐层往下安装卫生间洗脸盆龙头及小便半感应器，各阀门进行放水实验。二、自动喷水系统：（9月20日开始）屋顶消防水箱充水之后进行喷淋管充水。喷淋管网充水之前检查水暖井湿式报警阀前阀门（DN150闸阀）、各楼层水流指示器前信号碟阀全部关闭。同时检查排气阀及排污阀安装情况。（各自动喷水系统最高点）1、检查管道井（水暖井）阀门全部关闭之后，打开屋顶稳压泵房喷淋稳压管阀门，使报警阀前系统立管全部满水。19-20层报警阀系统先进行充水，在信号碟阀处于关闭状态前提之下，打开报警阀前闸阀，使19-21层信号碟阀前系统立管满水。2、检查二十一层喷淋管排水处压力表及铜球是否安装，检查无误后；打开信号碟阀，向本楼层管网充水，调试人员随时巡视直至管网全部满水，且检查压力表压力并打开阀门放水实验，检查无误后方能离开本楼层到下一楼层进行试验。其余报警阀系统及楼层依次进行，逐层往下直至全部完成。三、消火栓系统：（7月15日开始）待喷淋管网调试进入正常情况之后，进行消防管网充水试验，充水试验之前需检查各楼层及系统管阀门全部关闭。检查排气阀安装情况。消防系统上区情况：屋顶系统立管5只（DN100），屋顶横管2只（DN150）；11层系统立管5只（DN100），横管2只（DN150），分别检查地下室水泵房消防系统上区及下区阀门关闭情况；消防系统下区情况：10层系统立管5只，横管2只，三层系统立管3只，地下室系统立管8只，横管3只。检查消防系统阀门全部关闭无误之后，分上区、下区向消防管网进行充水，充水需逐路系统立管进行，直至整个系统管网全部充满水。 2007年6月21日西湖区体育馆及配套服务楼(某大厦)酒店空调系统调试工作安排1、逐层检查水暖井、新风机房空调供回水管阀全部关闭，一层、立式空调机房阀门进出水阀门全部关闭，层顶供回水管压力表、温度表、集水器、分水器排污阀；新风机房压力表、温度计；一层、空调机房压力表，温度计全部安装完成。2、上述工作检查无误，9月20日变频给水系统能够投入正常运行之后，打开屋顶相应膨胀水箱进水阀门，向集水器内充水，打开Lh2（标准层一层风机盘管系统）集水器阀门，相系统立管管网充水，待Lh2立管全部满水之后（系统最高点排气阀出水），二十一层打开回水管碟阀，向本楼层供回水管网充水，充水期间风机盘管排气阀进行排气，待本楼层管网满水之后，打开本楼层水暖井供水管阀门，直至Lg2系统立管满水。依次逐层进行直至全部完成。3、与Lh2 Lg2系统同步进行Lh1 Lg1系统，检查一层、二层空调机房阀门关闭、压力表、温度计安装情况无误之后，打开屋顶膨胀水箱供水阀门，直至Lh1系统立管满水，打开一层空调器供回水阀门，直至Lg1系统立管全部满水。4、待Lh2 Lg2系统充水完成之后，检查新风机房阀门关闭情况、压力表及温度计、三层排污阀安装情况，检查无误之后，打开集水器Lh3系统立管满水，打开二十一层新风机房供回水管阀门，直至本系统管网全部满水。5、供回水系统Lg1 Lh1、Lg2 Lh2 、Lg3 Lh3系统充满水之后（供回水系统全部充水完成约需7天时间）。在供回水泵厂家调试完成前提之下，进行供回水系统24h运行，在进行24h运行期间检查管网水质情况，进行管网过滤器拆洗，24h运行之后（系统运行完成为7月20左右）。通知热泵机组厂家及末端设备生产厂家调试人员到现场进行调试。 2007年6月21日
