2017届安徽省中职五校第三次联考
机械加工制造类综合试卷

《机械基础》(70分)
一、填空题(每空1分，共20分)
1. 机器一般由_______________、_______________、_______________和_______________组成。
2. 形变铝合金分为_______________、硬铝、_______________、和锻铝。
3. 按螺旋线的线数分类，螺纹可分为_______________螺纹和_______________螺纹。
4. 国家标准规定，渐开线圆柱齿轮分度圆上的齿形角等于_______________。
5. 齿轮齿条传动的主要目的是将齿轮的_______________运动转变为齿条的_______________运动。
6. 根据两轴的相对位置和轮齿方向，齿轮传动可分为____________、____________、____________。
7. 现代工业中主要应用的传动方式有：______________传动、______________传动、______________传动和电气传动等四种。
8. 凸轮机构主要是由_______________、_______________和固定机架三个基本构件所组成。
9. 以凸轮的理论轮廓曲线的最小半径所做的圆称为凸轮的_______________。
二、单项选择题(每题2分，共20分)
1. 下列装置中，属于机器的是 ( )
A．台虎钳 B．内燃机 C．自行车
2. V带在轮槽中的正确位置是 ( )
A． B． C．
3. 双线螺纹的导程等于螺距的______倍。 ( )
A．1 B．2 C．3
4. ______具有传动效率高、传动精度高、摩擦损失小，使用寿命长的优点。 ( )
A．普通螺旋传动 B．滚珠螺旋传动 C．差动螺旋传动
5. 机床进给机构若采用双线螺纹，螺距为4mm，设螺杆转4周，则螺母(刀具)的位移量是______mm。
( )
A．4 B．16 C．32
6. 以下各齿轮传动中，会产生轴向力的是 ( )
A．斜齿圆柱齿轮 B．直齿圆柱齿轮 C．直齿圆锥齿轮
7. 轮系的末端是螺旋传动，已知末端轴转速n＝80r/min，双线螺杆的螺距为4mm，则螺母每分钟移动的距离为______mm。 ( )
A．320 B．640 C．960
8. 当一杆件两端受拉而处于平衡状态时，杆件内部的应力为 ( )
A．剪应力 B．挤压应力 C．正应力 D．切应力
9. 铰链四连杆机构的死点位置发生在 ( )
A．从动件与连杆共线位置 B．从动件与机架共线位置
C．主动件与连杆共线位置 D．主动件与机架共线位置
10. 当轴承转速较低，且只承受较大的径向载荷时，宜选用 ( )
A．深沟球轴承 B．推力球轴承 C、圆柱滚子轴承 D．圆锥滚子轴承
三、双项选择题(每题3分，共9分)
1. 带传动的张紧方法有 ( )
A．安装张紧轮 B．调换主、从动轮 C．调整中心距 D．调换传动带长度
2. 可以实现两平行轴间传动的是 ( )
A．直齿圆柱齿轮传动 B．斜齿圆柱齿轮传动
C．锥齿轮传动 D．蜗杆传动
3. 铰链四杆机构中，存在两个曲柄的条件是 ( )
A．满足杆长和条件 B．满足最短杆条件 C．连架杆为最短杆 D．连杆为最短杆
四、计算题(第一题10分，第二题11分，共21分)
1. 在下图所示起重设备传动示意中，已知：n＝1450r/min，D1＝140mm，D2＝280mm，鼓轮直径D＝280mm，Z1＝30，Z2＝60，Z3＝2，Z4＝80。试求重物G的提升速度。

P

A
B
C

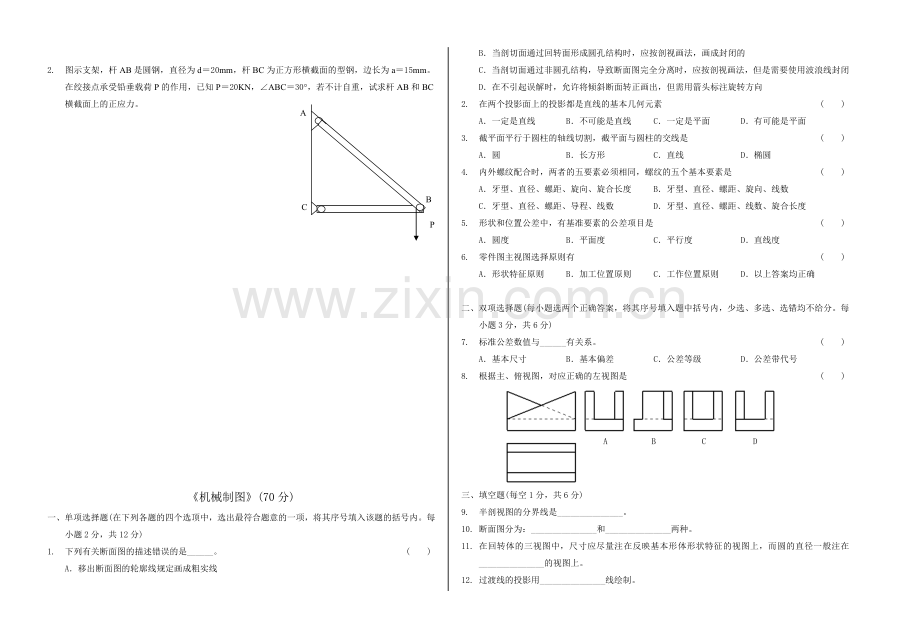

2. 图示支架，杆AB是圆钢，直径为d＝20mm，杆BC为正方形横截面的型钢，边长为a＝15mm。在绞接点承受铅垂载荷P的作用，已知P＝20KN，∠ABC＝30°，若不计自重，试求杆AB和BC横截面上的正应力。

《机械制图》(70分)
一、单项选择题(在下列各题的四个选顶中，选出最符合题意的一项，将其序号填入该题的括号内。每小题2分，共12分)
1. 下列有关断面图的描述错误的是______。 ( )
A．移出断面图的轮廓线规定画成粗实线
B．当剖切面通过回转面形成圆孔结构时，应按剖视画法，画成封闭的
C．当剖切面通过非圆孔结构，导致断面图完全分离时，应按剖视画法，但是需要使用波浪线封闭
D．在不引起误解时，允许将倾斜断面转正画出，但需用箭头标注旋转方向
2. 在两个投影面上的投影都是直线的基本几何元素 ( )
A．一定是直线 B．不可能是直线 C．一定是平面 D．有可能是平面
3. 截平面平行于圆柱的轴线切割，截平面与圆柱的交线是 ( )
A．圆 B．长方形 C．直线 D．椭圆
4. 内外螺纹配合时，两者的五要素必须相同，螺纹的五个基本要素是 ( )
A．牙型、直径、螺距、旋向、旋合长度 B．牙型、直径、螺距、旋向、线数
C．牙型、直径、螺距、导程、线数 D．牙型、直径、螺距、线数、旋合长度
5. 形状和位置公差中，有基准要素的公差项目是 ( )
A．圆度 B．平面度 C．平行度 D．直线度
6. 零件图主视图选择原则有 ( )
A．形状特征原则 B．加工位置原则 C．工作位置原则 D．以上答案均正确

二、双项选择题(每小题选两个正确答案，将其序号填入题中括号内，少选、多选、选错均不给分。每小题3分，共6分)
7. 标准公差数值与______有关系。 ( )
A．基本尺寸 B．基本偏差 C．公差等级 D．公差带代号
8. 根据主、俯视图，对应正确的左视图是 ( )
A
B
C
D

三、填空题(每空1分，共6分)
9. 半剖视图的分界线是_______________。
10. 断面图分为：_______________和_______________两种。
11. 在回转体的三视图中，尺寸应尽量注在反映基本形体形状特征的视图上，而圆的直径一般注在_______________的视图上。
12. 过渡线的投影用_______________线绘制。
13. 配合是指相互结合的孔和轴公差带之间的关系，两者的_______________必须相同。
四、作图题(共30分)
14. 补画视图中所缺的图线。(10分)

15. 读懂给定的视图，画出全剖视的主视图。(5分)

16. 根据给出的视图，补画第三视图，并标注尺寸。(15分)

六、读图题(共16分)
17. 读零件图，完成下列各题(每空1分，共16分)
(1)该零件属于__________类零件，共用了____________个视图表示，主视图B—B为____________
图；左视图为____________________图和一个____________________图。左视图没有标注是因
为____________________________________________________________。
(2)高度方向最重要的一个定位尺寸是_______________。
(3)代号C2表示____________________________________________________________。
(4)M10×1－6H含表示螺纹的牙型是_______________，旋向为_______________。
(5)该零件表面粗糙度共有__________级要求，其中最光滑的表面粗糙度的代号是_____________，
其含义是____________________________________________________________。
(6)框格 的被测要素是___________________________，基准要素是______________，
检测项目为_____________________________________________。

《电工与电子技术》(60分)
一、选择题(每题2分，共20分)
1. 测得一有源二端网络开路电压UOC＝6V，短路电流ISC＝2A，设外接负载电阻RL＝9Ω，则RL＝9Ω中的电流为 ( )
A．2A B．0.67A C．0.5A D．0.25A
2. 已知一交流电路，当t＝0时，I0＝1A，初相位角为30°，则这个交流电的有效值为 ( )
A．0.5A B．1.414A C．1A D．2A
3. 在RL串联电路中，接直流电压16V时，电流为2A，接到正弦电压16V的时候，电流为1.6A，则XL为 ( )
A．6Ω B．8Ω C．3Ω D．5Ω
4. 某三相异步电动机的额定转速为735r/min，相对应的转差率为 ( )
A．0.265 B．0.02 C．0.51 D．0.183
5. 继电－接触器控制电路如图所示(主电路略)，接触器KM控制电动机M的起、停。该控制电路的错误之处是 ( )
A．电动机不能起动 B．无矢压保护
C．按起动按钮后将造成电源短路 D．电动机起动后不能停转
第5题图
第7题图
第10题图
A
B
Y
0
0
0
0
1
0
1
0
0
1
1
1

6. 一台理想变压器N1＝1500匝，N2＝300匝，U1＝220V，二次绕组上有一电阻为88Ω的电灯，则一次绕组的电流为 ( )
A．0.5A B．0.1A C．0.01A D．0.2A
7. 如图所示电路，反馈类型为 ( )
A．电压串联负反馈 B．电压并联负反馈
C．电流串联负反馈 D．电流并联负反馈
8. 某单相桥式整流电路，如果负载电流10A，则流经整流二极管的电流为 ( )
A．4.5A B．5A C．10A D．9A
9、 NPN型晶体管处于放大状态，3个管脚的电位为V1＝3V，V2＝8V，V3＝2.7V，则3个管脚分别是 ( )
A．C B E B．B E C C．B C E D．E B C
10. 如图所示表示的是______门电路。 ( )
A．与 B．或 C．非 D．与非

二、填空题(每空1分，共16分)
1. 两个阻值均为5Ω的电阻，作串联时的等效电阻与作并联时的等效电阻之比为__________。
2. 某阻抗上的电压U＝10sin(wt＋55°)伏，电流I＝4sin(wt－5°)安，则电路的性质为__________性，消耗的有功功率为__________。
3. 某三相对称负载作星形联结，每相负载的电阻R＝80Ω，XL＝60Ω，接线电压为380V的三相交流电源，则负载的相电流为__________，线电为__________，有功功率__________。
4. 在保护接地中，接地体通常为钢管或角铁，接地电阻不允许超过__________。
5. 要克服零点漂移，可以采用__________放大电路。
6. 铁磁材料能够被磁化的原因是因为其内部存在大量的____________________。
7. 某晶体三极管的UCE不变，基极电流IB＝30μA时，IC＝1.2mA，则发射极极电流IE＝______mA，如果基极电流IB增大到50μA时，IC增加到2mA，三极管的电流放大系数β＝_________。
8. 在图所示固定偏置放大电路中，输入信号为正弦电压时，输出电压波形变为如图中所示，判断这种失真为__________失真，要减小这种失真，应调节RB，使其阻值__________。

9、如图所示电路中，已知R1＝2kΩ，Rf＝5kΩ，R2＝2kΩ，Ui＝1V，输出电压U0＝__________。与非门的逻辑功能是____________________，或非门的逻辑功能是____________________。

三、计算题(24分，各12分)
1. 已知电路如图所示，其中E1＝15V，E2＝65V，R1＝5Ω，R2＝R3＝10Ω。试用支路电流法求R1、R2和R3三个电阻上的电流。

2. 如图所示的放大电路中，已知UCC＝15V，RC＝5KΩ，RL＝5KΩ，RB＝500KΩ，β＝50，rbe＝1KΩ，
(1)静态工作点；
(2)电压放大倍数；
(3)放大器的输入电阻；
(4)放大器的输出电阻。
