大临工程施工组织设计.doc

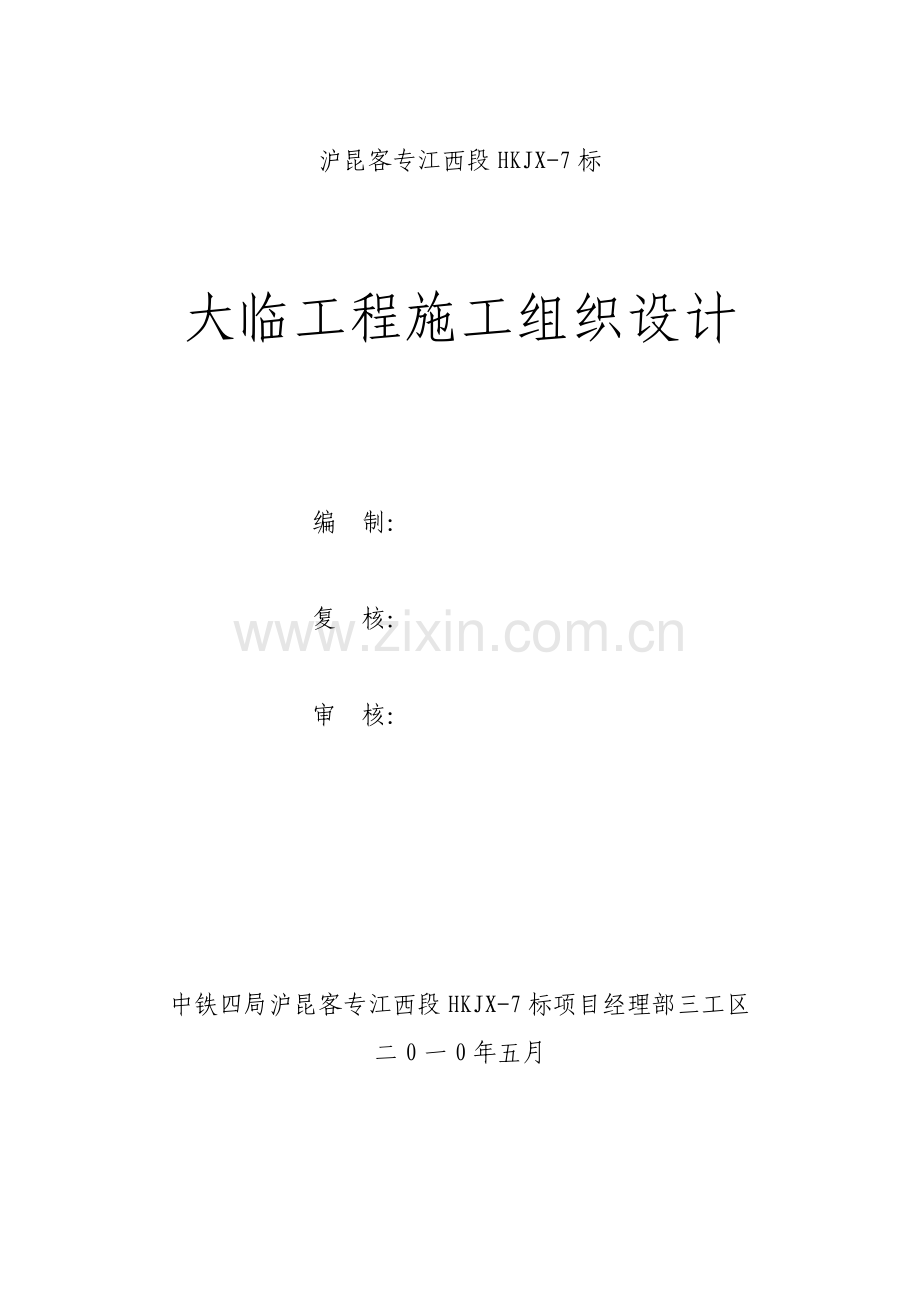

沪昆客专江西段HKJX-7标大临工程施工组织设计 编 制： 复 核： 审 核：中铁四局沪昆客专江西段HKJX-7标项目经理部三工区二0一0年五月大临工程施工组织设计1、工程概况 中铁四局沪昆客专江西段HKJX-7标项目经理部三工区负责本标段DK707+035DK716+050段路基、桥涵施工任务。管段总长9.015km，其中5段路基总长2.338km，涵洞5座；特大桥4座，大桥1座，桥梁总长度6.680km。主要施工项目有桥梁桩基础、承台、墩身及垫石；路基软基处理、路堤填筑、路堑开挖、路基附属、过渡段及涵洞施工的工作内容。2、编制依据. 沪昆客专江西工程建设公司编制的沪昆铁路客运专线杭州至长沙（江西）段指导性施工组织设计. 现场踏勘调查所获得的工程地质、水文地质、当地资源、交通状况、电网情况及施工环境等调查资料；. 国家及地方关于安全生产和环境保护等方面的法律法规；. 低压配电设计规范(GB50054-95)； . 工程施工现场临时用电安全技术规范(JGJ46-2005)；3、大临设施规划根据三工区管段内结构物形式、数量以及管段内工程数量，拟建立一座砼搅拌站，搅拌站设置2套HZS120型搅拌机；钢筋加工棚8个；变压器安装11处共13台，新架设10KV电力线4.66km，10KV电力改造3.1km，380V电力线架设8.2km；横向施工便道2.6km，纵向施工便道7km。3.1、临时用电规划三工区管段内沿线高压线有多处，但由于高压线容量有限，无法满足现场施工用电需要，故在三工区管段内新架设10KV高压线路4.66km,10KV电力线路改造3.1km，再沿线架设变压器13台及低压供电线路8km，方可满足三工区管段内施工用电需要。 用电负荷统计 序号设备名称型号规格功率(kW)数量总功率(kW)备注一、砼搅拌站变压器1搅拌站HZS12015023002生产生活用电1501150小计450二、500KVA 变压器1钢筋切断机GQ-402.212.22钢筋弯曲机GJ4-403263钢筋对焊机UN150301304钢筋调直机GJ4-14/41.511.55交流电焊机BX1-5007.2428.86砂轮机3.513.57冲击钻机4583608泥浆泵228176小计608三、2*500KVA变压器1钢筋切断机GQ-402.212.22钢筋弯曲机GJ4-403263钢筋对焊机UN150301304钢筋调直机GJ4-14/41.511.55交流电焊机BX1-5007.2428.86砂轮机3.513.57冲击钻机45156758泥浆泵2215330小计1077四、400KVA变压器1冲击钻机4573152泥浆泵227154小计469 负荷计算：P总=1.1(k1P1+ k2P2+k3P3 ) P1电动机额定功率(KW) K1动力设备同时使用系数，取0.6 P2室内照明容量(KW) K2系数，取0.8 P3室外照明容量(KW)K3系数，取1.0平均功率系数，取0.85 搅拌站变压器负荷计算：P总=1.1(k1P1+ k2P2+k3P3 )=1.1(0.6300+0.8150+10)=330kW S总=1.05P/=1.235P =1.235330=407.6kVA根据计算的总功率，需置一台500kVA变压器可满足砼搅拌站的用电设备正常运转要求。 500KV.A变压器负荷计算：P总=1.1(k1P1+ k2P2+k3P3 )=1.1(0.6608+0.80+10)=401.3kW S总=1.05P/=1.235P =1.235401.3=495.6kVA根据计算的总功率，一台500kVA变压器可满足施工现场的用电设备正常运转要求。 2*500KV.A变压器负荷计算：P总=1.1(k1P1+ k2P2+k3P3 )=1.1(0.61077+0.80+10)=710.82kW S总=1.05P/=1.235P =1.235710.82=877.9kVA根据计算的总功率，2台500kVA变压器可满足施工现场的用电设备正常运转要求。 400KV.A变压器负荷计算：P总=1.1(k1P1+ k2P2+k3P3 )=1.1(0.6469+0.80+10)=309.5kW S总=1.05P/=1.235P =1.235309.5=382.3kVA根据计算的总功率，2台500kVA变压器可满足施工现场的用电设备正常运转要求。 用电供应方案根据三工区管段施工用电需要，沿线高压线路容量无法满足施工用电需要，需新架设10KV高压线路4.66km,10KV电力线路改造3.1km，再沿线架设变压器13台及低压供电线路8km，方可满足三工区管段内施工用电需要。新架10KV高压线从正线里程DK712+200DK716+700，新架线路总长度4.66km；高压线路改造从正线里程DK710+300DK712+200，改造线路总长度3.1km；根据三工区施工用电规划，根据各工点配置的机械设备，沿线设置变压器共14台，具体设置位置如下表：里程位置施工工点变压器配置备注DK707+440线左30m王家井大桥1台400KV.A桥梁施工DK708+300线右15m斗牛岭水库特大桥2台500KV.A钢筋加工、桥梁施工DK709+900线右15m羊古塘特大桥1台500KV.A桥梁施工DK711+180线左30m湖泽特大桥1台500KV.A钢筋加工、桥梁施工DK712+000线左80m湖泽特大桥1台500KV.A钢筋加工、桥梁施工DK712+460线左110m湖泽特大桥1台500KV.A桥梁施工DK713+350线左15m湖泽特大桥2台500KV.A钢筋加工、桥梁施工DK714+160线右10m南村特大桥1台500KV.A钢筋加工、桥梁施工DK714+900线右35m南村特大桥2台500KV.A钢筋加工、桥梁施工DK715+820线右20m南村特大桥1台400KV.A桥梁施工DK713+100线右200m砼搅拌站1台500KV.A砼搅拌站3.2 钢筋加工棚规划 选址原则及总体规划按照钢筋棚选址原则要尽量紧靠纵向施工便道、场地平坦、运距控制在500范围内、特殊工程单独设置，根据三工区结构物形式，三工区拟建8个钢筋加工棚，具体位置详见施工总体平面图及下表：序号里程位置施工工点1DK707+560线右15m王家井大桥2DK708+300线右15m斗牛岭水库特大桥3DK710+450线右260m羊古塘特大桥4DK711+180线左30m湖泽特大桥5DK712+000线左80m湖泽特大桥6DK713+080线左50m湖泽特大桥7DK714+160线右10m南村特大桥8DK715+600线右5m南村特大桥 钢筋棚场地内规划钢筋棚尺寸采用28m*52m，场内分为钢筋加工区、原材料存放区、成品及半成品堆放区、生活区，功能区域分明。加工区采用轻钢结构雨棚覆盖，面积270m2。场内设6间活动板房生活住宿区，废料池，钢筋存放支存条，电焊机、氧气乙炔等物质存放钢筋笼。钢筋棚三面采用绿色塑喷铁栅栏，雨棚采用双面人字坡。 钢筋棚主要工程量钢筋棚工程数量表序号项目材料及规格单位数量备注1占地面积/亩17.52场地平整土方/m393183回填片石/m369904回填碎石/m323305绿色塑喷栅栏1.8m高m8646钢结构加工棚12m*24mm226007场地硬化C20砼m323308砖砌M7.5m324291:2砂浆抹面1:2砂浆m225733.3 施工便道、便桥及改沟规划 施工便道根据三工区管段结构物形式，拟新修施工横向便道2.6km，施工纵向便道7km，及每座桥纵向修建纵向施工便道，并在适当位置设置施工横向便道，以方便现场施工。具体便道位置详见施工总体平面布置图。为节约用地，尽量利用既有道路做施工汽车运输便道，不能满足要求的加宽加固，无既有道路可以利用新修汽车施工运输便道。便道干线按山区四级标准修建。贯通主干道、取土场、大型辅助设施引入线按双车道标准（泥结碎石路面，路面宽6m）；重点工程引入线按单车道标准（泥结碎石路面，路面宽4m）；便道满足重载车辆通行，便道顶面设置单向或双向排水坡，每200m设置汇车平台。本工区新建道路7km、改扩建便道2.6km，便道跨越江河宽度小于3m且水流量不大的，采用埋设直径50cm-200cm涵管过渡；当江河跨度3m以上或水流量较大的，需要修建施工便桥，便桥共长17m。便道结构见图1。图1施工便道结构示意图施工期间加强对新建、改建便道以及原有村镇道路的养护和维修，保持路况良好。 施工便桥为保证施工区域既有排灌系统与河道溪流畅通，对施工便道跨越河流、河渠处设临时钢便桥通过。两侧桥台采用M10浆砌片石，台帽采用C25砼，纵梁采用I36工字钢，横梁采用I20工字钢间距30cm布置，两侧设置钢管栏杆，台背采用砂砾石回填。图2 施工便桥结构型式大样图施工便桥详细设置见表1。表1 施工便桥设置一览表序号类型便桥、栈桥位置跨越河流名称孔跨布置长度（m）1施工便桥DK714+700沟渠1-6m62DK715+320沟渠1-6m63DK715+920沟渠1-5m5合计17 便道、便桥工程数量便道工程数量表序号工程项目材料及规格单位数量备注1碎石m3268802片石m3403203清表m2960004挖方m3384005清淤m348000施工便桥工程数量表编号项目名称名称及规格单位数量备注1工字钢工字钢I36bt12.32工字钢I20at8.43钢板钢板12mmt8.7450钢管50钢管t1.15C25混凝土/方2903.4 搅拌站规划中铁四局沪昆客专江西段站前工程HKJX-7标项目经理部3#搅拌站位于DK713+100右侧200m。本搅拌站占地面积11200平方米。站内包括生产、实验、办公及生活设施。搅拌站配置山东方圆HZS120型搅拌机两套，站内安装一台500KVA电变压器，备一台300KW发电机。本搅拌站主要负责三工区桥梁、涵洞、路基砼供应，共计约24万立方米。搅拌站布置的原则是：位置居中、砼运距最短，少占用土、布置紧凑合理，场内交通方便、大型车辆便于作业和调头，充分考虑场内绿化，排水方便快捷。本站与前后相邻工区搅拌站距离较近可相互作为备用站。3.4.1 场内规划设计 搅拌站设置砼搅拌作业区、原材料存放区、试验检测区、办公区、生活区等功能区。 砼搅拌区设置HZS120型砼搅拌设备2套，供应三工区桥涵、路基砼总量约24万立方米。搅拌站日生产能力为1800m/天（每天平均按20小时计），三工区高峰期砼日需求量为1700m/天,能够满足工区施工生产需要。设置蓄水池一个，最大蓄水能力为216m3；设置一级沉淀池、二级沉淀池各一个，确保搅拌站污水沉淀净化后排出。 原材料存放区设6个料仓，一字型布置，分别为5mm16mm碎石、16mm31.5mm碎石、中砂已检/待检仓，料仓长36m，宽7m，高2.5m，料仓最大原材料存储能力：砂1440m3、碎石2700m。料仓间隔墙采用M10水泥砂浆砌37cm厚砖墙。雨篷采用轻型格栅钢架，彩钢瓦屋面，立柱采用165mm*3mm钢管。 站内环形道路及料仓采用35cm厚C30混凝土硬化，其余场地采用20cm厚C30砼硬化，硬化前铺设50cm碎石垫层。料仓场地由料仓内向外方向设1%坡率，其余场地均由场区中央向四周设置1%排水坡，场区内四周设盖板排水沟，净空尺寸为0.3m0.4m。 三工区试验室设置在搅拌站内，试验室设集料室、胶凝材料室、留样室、砼室、标养室、力学室以及办公室，负责三工区所有试验检测工作。 施工用电采用T接地方电源，站内设500KVA变压器一台，备300KW柴油发电机功率一台。 搅拌站施工用水及生活用水均采用打井供水，站内设蓄水池一座，蓄水能力为216 m3，生活用水备8 m3蓄水箱一个，设二级沉淀池一座，容积为45 m3。 站内设置200T地磅1台，长18m，位于站内环型道路上。 搅拌站采用封闭管理，靠施工便道测采用高1.8米绿色塑喷铁栅栏，其余三侧采用高2.5米高的砖砌围墙。3.4.2 其他 搅拌站内接地措施：搅拌站主机、灰罐、皮带机、上料机、搅拌楼连成一体统一接地，两侧各五个灰罐用扁铁环接，避雷针安装在灰罐上（设备最高处）。地磅、发电机房和变压器房设专有接地线接地。 环保水保措施：灰罐顶设除尘装置，防止粉尘污染环境。搅拌楼四周用彩钢板封闭，有效减少噪音污染。搅拌站设专门的沉淀池和清洗区，对进出车辆冲洗。在搅拌楼处设置一沉淀池有效防止施工用水流入附近田地。 治安措施：搅拌站采用全封闭管理，四周用围墙和绿色塑喷铁栅栏进行围挡封闭，大门处设门卫昼夜值班看守。 消防措施：搅拌站内在生产、生活、办公区共设置4套消防器材，主要设备有手提式干粉灭火器、水桶、中粗砂、铁锹等。3.4.3 搅拌站主要工程数量搅拌站场建主要工程数量表序号项目名称单位数量备注1厨房、厕所贴瓷砖m2120.50 2试验室贴瓷砖m2259.20 3围墙浆砌红砖m3188.69 4料仓隔墙浆砌红砖m3372.15 5抽水房浆砌红砖m314.57 6沉淀池、蓄水池浆砌红砖m337.30 7搅拌站基坑防护砖砌m346.70 8水沟浆砌红砖m3227.00 9花坛浆砌红砖m33.91 10厕所、厨房、化粪池砖砌m329.00 11盖板钢筋加工制作280.80 12地磅钢筋加工制作3622.00 13搅拌站基础C30砼m3691.79 14场内道路C30砼硬化m31850.20 15配料斗爬坡道C30砼硬化m3136.00 16C30砼水沟盖板预制及安装m327.80 17料仓C30砼场地硬化m3745.38 18地磅基础C30砼m333.46 19厨房厕所化粪池C30砼预制板预制及安装m36.00 20搅拌站其余场地C30砼硬化m3675.00 21活动板房地坪C15砼浇筑m3298.05 22沉淀池、蓄水池C15砼硬化m332.10 23配料斗基坑硬化C15砼m345.26 24料仓立柱C15砼m325.90 25配料斗基坑M7.5浆砌片石防护m3179.20 26板房后地坪M10砂浆搅拌、抹面m2221.20 27地磅50镀锌钢管安装m18.00 28钢结构彩钢瓦料仓雨棚m21584.00 29化粪池160pvc水管安装m6.60 30活动板房单层m2777.60 31活动板房双层m2259.20 32便桥桥面钢结构铺装t25.82 33便桥桥面C30砼m398.40 34搅拌站水井钻井口1.00 35防护栅栏安装m100.00 36场地碎石垫层m3557037场地土方平整m31108038征地亩16.74、临时工程环境保护便道、砼搅拌站、改良土拌合厂及施工营地的设置，要合理、紧凑，建设成为花园式场区。严禁随意搭建，尽量减少对植被的损坏，不占用乡村道路、阻碍交通。搅拌站等高噪音生产设施尽可能远离居民区或采取限时作业措施。施工场地周围预先开挖排水沟，做到排水畅通，场内不得积水、积污，应充分考虑其对原地面排水的影响，以免阻挡地表径流的排泄，影响当地居民的生产生活。施工营地及施工现场设固定的垃圾桶或垃圾池盛放垃圾，分类标识存放，定期清理，运至指定的垃圾处理场或废品回收利用，不得乱扔、乱倒垃圾。施工场地的遗弃物、废油等集中进行预处理后，采用专用车辆运输至指定的处理厂或存放点。污水须排入当地的排污管道或经集中净化处理后排出，严禁将未达到排放标准的生活污水直接排放至江河及其它水体中。施工场地和运输道路须定期洒水养护，避免产生扬尘。生活区及施工场地周围的植物、植被，严禁随意践踏和破坏，并在生活区设立植被宣传保护牌，告示参加施工人员对环境的保护人人有责。
