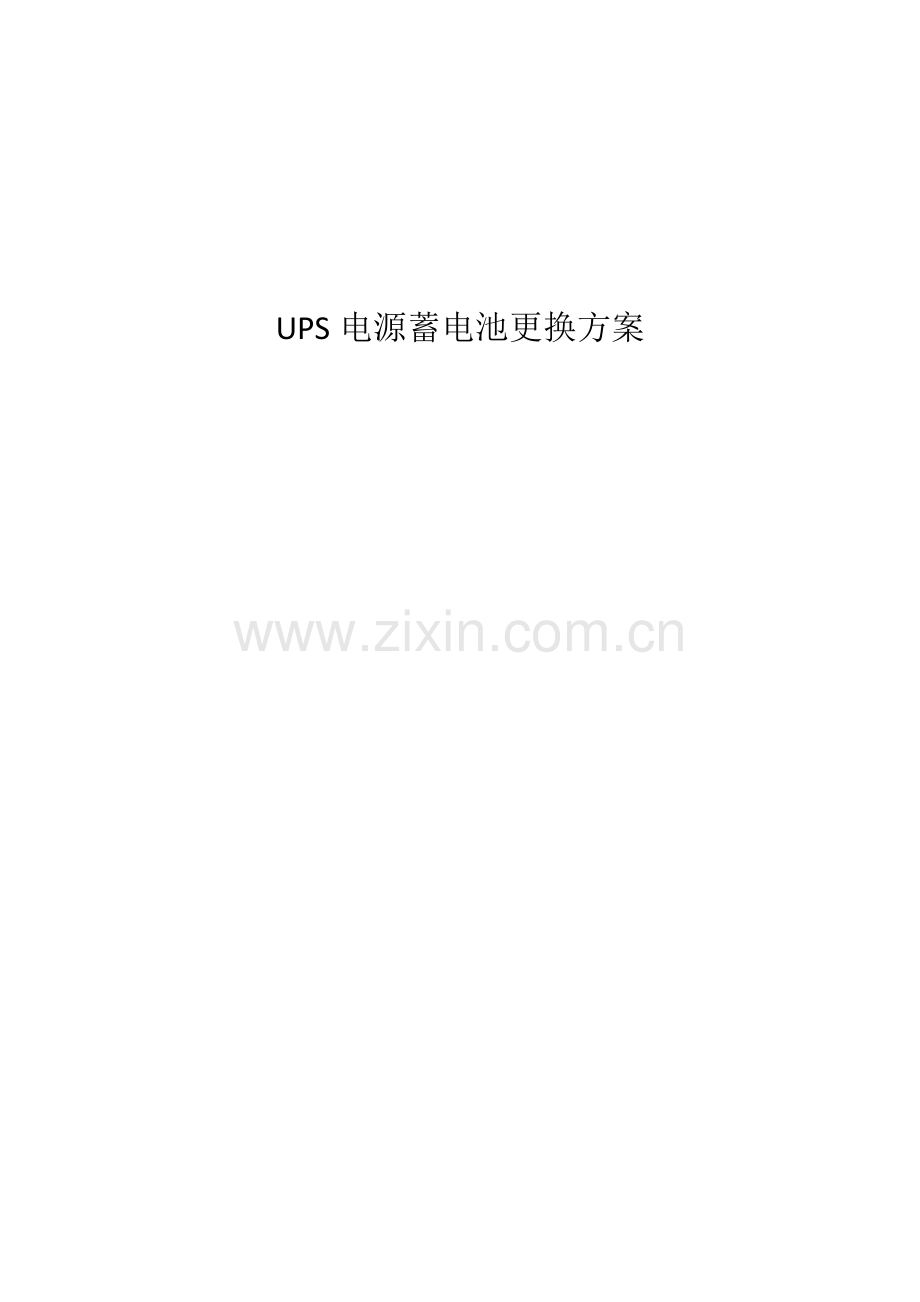

UPS电源蓄电池更换方案

平凉新泰电子科技有限责任公司
2019年8月

UPS电池更换方案
运检中心、客服中心、华明公司UPS直流系统所用蓄电池，由于运行时间过长，蓄电池老化,呈现不同程度的漏液、鼓包现象，已不能对直流负载进行正常的电源供给，为了保证机房设备的正常工作，消除因直流供给不正常造成的断路器拒动、继电保护装置失电等重大安全隐患，故对直流系统蓄电池进行整改更换，方案如下：
一、 工作任务。
1。更换运检中心220V蓄电池组16节。
2。将客服中心UPS不间断电源主机拆除搬迁至运检中心机房安装。
3。更换客服中心36V蓄电池组6节。
4。更换华明公司36V蓄电池组6节。
二、 工作安排。
1. 切断蓄电池充电开关,确保市电对直流负荷直接进行供电。
2. 旧畜电池拆除。
3. 新蓄电池就位。
4. 新蓄电池充放电。
5. 新蓄电池投入系统运行，恢复正常运行方式。
三、 施工准备工作。
1. 开工前班组技术员根据工作任务，分析现场工作环境和条件，熟悉图纸资料。工作负责人明确作业项目，确定作业人员，并组织作业人员学习作业指导书。
2. 工作负责人根据作业项目，准备试验用仪器、仪表、工具,所用仪器仪表，检查并落实检修所需材料、工器具、劳动防护用品等是否齐全合格。
3. 工作负责人根据作业项目，核定工作时间和要求。开工前，工作负责人到工作现场实地检查电缆、蓄电池安装位置，设备情况.
4. 开工前，将电缆，蓄电池及工器具运至施工地点.
四、 工作中危险点分析及安全控制措施。
1. 工作中的危险点：
（1） 现场使用工具不当，易造成低压触电、直流接地.
（2） 现场使用低压电器设备,容易发生人身触电事故.
（3） 拆动二次线，易发生直流接地。
（4） 电池连接不牢固，造成电池发热。
（5） 极性接错。
2. 危险点的控制措施：
（1） 使用绝缘工具，并带绝缘手套，防止直流系统接地和短路.
（2） 电动工具外壳必须接地。
（3） 拆动二次线及时包扎绝缘并作好标记.
（4） 应按检修工艺进行连接,防止错接和漏接.
（5） 接入前验证极性。
五、 施工阶段。
1. 开工
（1） 工作负责人做好安全措施，确定工作地点明确工作任务。
（2） 工作人员进入现场应按规定佩带劳动防护用品。
（3） 工作负责人宣布工作流程、危险点告知。工作人员必须知道工作地点、工作任务、知道工作中的危险点。
2.布置工器具及材料。
序号
名称
单位
数量
备注
1
万用表
块
2

2
电源线
套
1

3
手钳
把
1

4
活板手
把
4

5
应急灯
个
1

6
尖嘴钳
把
4

7
组合套筒工具
套
1

8
锉刀
把
2

9
电缆剪钳
把
2

10
螺丝刀
把
4

11
活动扳手
把
1

12
液压钳
把
1

序号
名称
单位
数量
备注
1
手套
8
双

2
毛巾
3
条

3
标签机色带
1
个

4
塑料带
1
盘

5
尼龙扎头
1
袋

6
标号笔
5
只

7
绝缘胶布
5
盘

8
电缆标牌
1
袋

9
线鼻子
1
袋

3。工作流程及试验标准。
1、接到可对电池进行更换工作的通知后,电池更换实施工程师到现场进行准备工作：确保UPS主机的输入供电、新旧蓄电池的登记检查、机房内消防系统烟雾探头的密封、准备二氧化碳灭火器等相关工作.
2、更换电池前对UPS主机、旧电池组、电池监测仪等设备做好相关的登记记录，特别是每层电池的摆放、电池监测仪的接线，要做好标记，画好联接图.保证电池组更换后的效果和原有的情况保持一致。
3、一切准备就绪后，对UPS主机的电池进行更换处理工作，断开UPS主机和电池组之间的连接开关，使UPS主机和电池组断开联接，确保更换电池时工作人员的安全。
4、对原有电池组的电池进行拆卸，电池更换实施工程师负责电池拆卸工作，相关辅助技术人员进行新旧电池的搬运工作。在拆旧电池时，将拆卸下来的电池连接线和电池端子的螺丝用盒子整齐的摆放好，保证机房内的整洁和清洁。
5、旧电池拆完后,将旧电池和旧电池架整齐的摆放在规定的位置。
6、将新电池架组装件安放在制定位置，同时开始安装新电池，将新电池摆放在电池架上,使新电池在电池架上的摆放位置、方向调整的最好.在连接好一组电池后检查电池端子的连接线是否牢固；检查电池组的总电压是否正常等情况，电池的正负极要连接正确。
7、更换电池工作完毕后，用万用表检查电池组的总电压情况、电池组的正负极和中性线的接线情况。确保电池组和UPS主机都正常后，合闭电池组的开关，使UPS不间断电源系统恢复正常工作。
8、然后检测UPS的工作电压、电流、充电电压、工作状态等情况并做好记录.由一人观察主机液晶显示屏里面的参数和实际的是否一致，电池时间参数进行调试设置，确保电池在正常的寿命期间不会出现错误的报警提示。
9、UPS主机调试正常后,断开UPS主机的输入电源开关，模拟市电故障中断，测试UPS系统是否能正常由市电转为电池组后备电源供电，确保机房机柜内的设备正常运行。
10、在电池更换工作完成之后，对UPS房进行打扫清洁,清理杂物,保证UPS房的良好环境。恢复电池更换之前，机房内所做的准备工作。而且应使新电池组充电至24小时左右，确保新电池充满电量。
六、 施工过程中注意事项
在电池更换的过程中应注意几点问题：
1、注意人身安全和设备安全，施工前必须了解现场情况，施工时避免影响UPS主机和配电柜等设备的正常运行；
2、搬运电池的过程中注意避免电池的碰撞和摔坏,做到轻拿轻放，搬运时由两人进行操作；
3、由于现场空间比较狭窄，注意保持通道的畅通,同时注意甲方周围的环境，避免影响甲方的正常工作;
4、操作时注意电池的正负极接反，安装人员在施工时不应带手表等金属物件，避免造成短路打火现象；
5、对机房内消防系统的烟雾探头进行密封隔离,避免消防系统误报警而进行喷气灭火造成人员事故，同时在施工现场内摆放二氧化碳灭火器等消防安全保护器件;
6、工作人员不在UPS电池室内时,一定要做好安全防范工作，避免出现不必要的事故；对于电池包装，做到更换多少拆卸多少；
7、对在电池架下层的施工时要注意安装空间和安装光线问题,每做一步都要仔细、认真、正确、规范；
8、每安装完一组电池时应测量电池电压，确保每组电池电压相同后再做并联连接，禁止不同电压的电池组并联;并且把更换下来的旧电池安放到用户指定的位置，禁止乱摆乱放；
9、电池端子连接时不能过紧和过松，安装完一组后都要手扳动一下电池接线端子，检查是否连接牢固；
10、和用户的相关负责人保持联系，如有任何问题应及时向相关负责人沟通、报告。
七、竣工。
1。 全部工作完毕，拆除检修电源，恢复原状.
2. 全体工作人员清扫，整理现场，清点工具及回收材料。
3。 状态检查，严防遗漏接线。
4。 工作负责人在施工记录上详细记录本次工作所修项目、发现的问题、试验结果和存在的问题等。
七、结束阶段。
1。 工作负责人向参加验收人员及值班负责人讲清新蓄电池的运行维护注意事项。
2. 恢复安全措施，恢复后经双方(工作人员及验收人员)核对无误。
3. 待全体人员撤离现场后，与值班人员共同进行设备验收.

电池连接示意图；
1、 运检中心
1
2
3
4

5
6
7
8

UPS主机

9
10
11
12

16
15
14
13

2、 客服中心和华明公司
2-3
2-2
1-3
1-1
1-2
UPS主机
2-1
