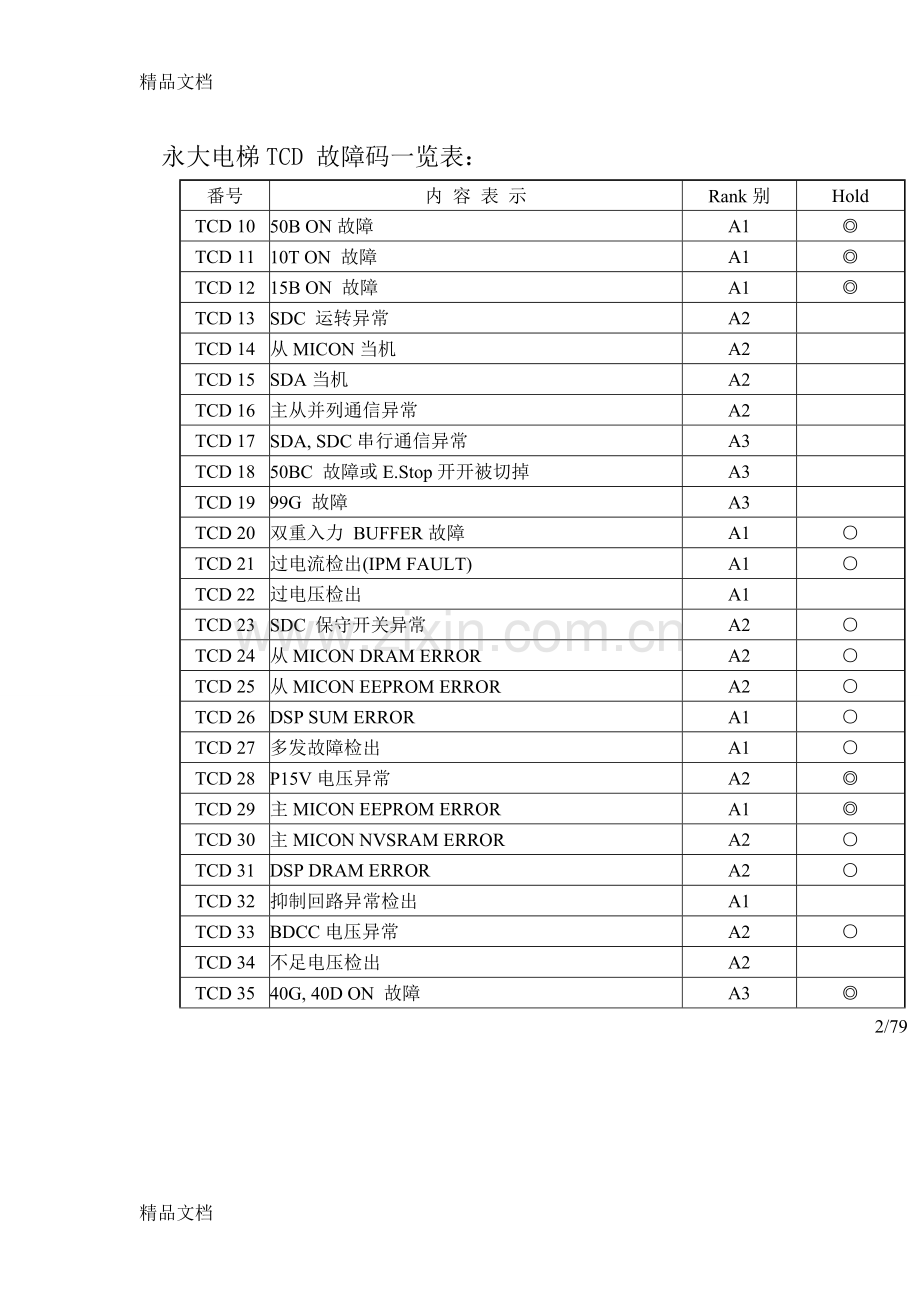

永大电梯TCD 故障码一览表：
番号
内 容 表 示
Rank别
Hold
TCD 10
50B ON故障
A1
◎
TCD 11
10T ON 故障
A1
◎
TCD 12
15B ON 故障
A1
◎
TCD 13
SDC 运转异常
A2

TCD 14
从MICON当机
A2

TCD 15
SDA当机
A2

TCD 16
主从并列通信异常
A2

TCD 17
SDA, SDC串行通信异常
A3

TCD 18
50BC 故障或E.Stop开开被切掉
A3

TCD 19
99G 故障
A3

TCD 20
双重入力 BUFFER故障
A1
○
TCD 21
过电流检出(IPM FAULT)
A1
○
TCD 22
过电压检出
A1

TCD 23
SDC 保守开关异常
A2
○
TCD 24
从MICON DRAM ERROR
A2
○
TCD 25
从MICON EEPROM ERROR
A2
○
TCD 26
DSP SUM ERROR
A1
○
TCD 27
多发故障检出
A1
○
TCD 28
P15V电压异常
A2
◎
TCD 29
主MICON EEPROM ERROR
A1
◎
TCD 30
主MICON NVSRAM ERROR
A2
○
TCD 31
DSP DRAM ERROR
A2
○
TCD 32
抑制回路异常检出
A1

TCD 33
BDCC电压异常
A2
○
TCD 34
不足电压检出
A2

TCD 35
40G, 40D ON 故障
A3
◎

2/79

番号
内 容 表 示
Rank别
Hold
TCD 36
SDC 操作模式错误
C1

TCD 37
逆运转检出
A2
○

为此，装潢美观，亮丽，富有个性化的店面环境，能引起消费者的注意，从而刺激顾客的消费欲望。这些问题在今后经营中我们将慎重考虑的。TCD 38

8、你是如何得志DIY手工艺制品的？DSP当机检出

我们认为：创业是一个整合的过程，它需要合作、互助。大学生创业“独木难支”。在知识经济时代，事业的成功来自于合作，团队精神。创业更能培养了我们的团队精神。我们一个集体的智慧、力量一定能够展示我们当代大学生的耐心.勇气和坚强的毅力。能够努力克服自身的弱点，取得创业的成功。A2

（3） 心态问题TCD 39
100R ON/OFF故障

2、价格“适中化”A1
○

（2） 缺乏经营经验TCD 40

“碧芝”最吸引人的是那些小巧的珠子、亮片等，都是平日里不常见的。据店长梁小姐介绍，店内的饰珠有威尼斯印第安的玻璃珠、秘鲁的陶珠、奥地利的施华洛世奇水晶、法国的仿金片、日本的梦幻珠等，五彩缤纷，流光异彩。按照饰珠的质地可分为玻璃、骨质、角质、陶制、水晶、仿金、木制等种类，其造型更是千姿百态：珠型、圆柱型、动物造型、多边形、图腾形象等，美不胜收。全部都是进口的，从几毛钱一个到几十元一个的珠子，做一个成品饰物大约需要几十元，当然，还要决定于你的心意 尽管售价不菲，却仍没挡住喜欢它的人。ROTARY ENCODER故障
A2
○

夏日的街头，吊带装、露背装、一步裙、迷你裙五彩缤纷、争妍斗艳。爱美的女孩们不仅在服饰搭配上费尽心机，饰品的选择也十分讲究。可惜在商店里买的项链、手链、手机挂坠等往往样式平淡无奇，还容易出现雷同现象。TCD 41
低速OVER SPEED

营销环境信息收集索引A2
○

随科技的迅速发展，人们的生活日益趋向便捷、快速，方便，对于我国传统的手工艺制作，也很少有人问津，因此，我组想借此创业机会，在校园内开个DIY创意小屋。它包括编织、刺绣、串珠等，让我们传统的手工制作也能走进大学，丰富我们的生活。TCD 42
50B OFF故障
A1

TCD 43
SPD回路故障
A1
○
TCD 44
SDCLAN板的48V电源异常
C1

OPBLAN-I24B或I48A故障
C1

SDCLAN-I24B或I48A故障
C1

SDCLAN与OPBLAN通讯中断
C1

TCD 45
BKSW动作Check
A1
◎
TCD 46
Open Lock连续3回
A2
○
TCD 47
负荷检出回路异常
C1

TCD 48

TCD 49

TCD 50
高速OVER SPEED
A2
○
TCD 51
速度偏差检知
A2
○
TCD 52
10T OFF故障
A1

TCD 53
15B OFF故障
A1

TCD 54
RE故障(U,V,W相角度异常)
A1
◎
TCD 55
HCT Off Set偏差过大
A1
◎
TCD 56
机房控制柜或主机朝向错误

　 A2

TCD 57
Mg.B两段式电源回路异常
A1
◎
TCD 58
DLAN当机
C1

TCD 59
楼高>9米，无诱导板检出
A2
◎
TCD 60
阶高TABLE SUM ERROR
B1

TCD 61

TCD 62
同期位置异常
B2

TCD 63
SDS ON故障
B2

TCD 64
SDS速度异常检出
A1

3/79

番号
内 容 表 示
Rank别
Hold
TCD 65
运行中40D异常OFF
E

TCD 66
运行中40G异常OFF
E

TCD 67
平层时关门失败(40D或40G未ON)
E

TCD 68
SDA当机八次检出
A2
○
TCD 69
SDA RAM ERROR
A2
○
TCD 70
共享RAM ERROR
A2
○
TCD 71
主MICON当机
A2
○
TCD 72
从MICON当机八次检出
A2
○
TCD 73
FML POSI OPEN故障
B1
○
TCD 74
救出运转多发
A2
○
TCD 75
POWER MODULE过热
B2

TCD 76
微速运转时间异常
C1

TCD 77
门机马达过热
C1

TCD 78
门机异常
A2

TCD 79

　TCD80

TCD 81
光电POSI OPEN故障
E

TCD 82
光电POSI 短路故障
E

TCD 83

TCD 84
OLS ON故障
C2

TCD 85
CLS ON故障
C2

TCD 86
开门动作不正常检知
E

TCD 87
关门动作不正常检知
C2

TCD 88
停电检知
E

TCD 89

TCD 90

TCD 91
DZ POSI OPEN故障(千鸟,Through)
A1

TCD 92
DZ POSI 短路故障(千鸟,Through)
A1

TCD 93

TCD 94

TCD 95
最终故障目的阶

TCD 96
最终故障电梯位置

4/79

番号
内 容 表 示
Rank别
Hold
TCD 97
电梯故障最终速度

TCD 98
救出运转总回数

TCD 99
最终之主TCD

说明部分：
◎：故障排除，主电源开关切OFF-ON后，操作MODE 2清除TCD，方能恢复运转。
○：故障排除，操作MODE 2清除TCD或主电源开关切OFF-ON后，方能恢复运转。
由于MICON系统程式所检查出来的故障，依其重要性可以区分为A~E五种等级（RANK），
而各种不同的故障等级，对应出不同的限制动作。检出等级如下表所示：
RANK
机 能
区分
处 理 内 容
A
走行禁止（非常停止）再启动不能
A1
机能禁止（50B，10T CUT）
A2
再启动禁止（10 CUT）
B
走行禁止（非常停止）再启动不能
B1
停止后3秒可SAFETY DRIVE
B2
低速运转可能
C
最近阶停止后再启动不能
C1
机能禁止（50B CUT）
C2
再启动禁止（10 CUT）
D
群管理运转切离
D
电梯单独运转
E
不影响运转
E
LED表示

三、TCD故障码详细解说：
TCD
故障等级
内 容
HOLD
10
A1
50B ON故障
◎
检出目的
50B Relay应OFF而未OFF时，表示50B Relay ON故障，电梯应立即紧急停止，
防止制御系统的信赖性低下。
检出条件
无人叫车三分钟后，主Micon透过MZ50B出力Buffer控制50B Relay OFF-ON一次
，并侦测MX50B及SX50B入力Buffer信号，来判定50B Relay是否正常动作。
也就是当MZ50B出力Buffer OFF，而MX50B及SX50B入力Buffer未在200 ms内
OFF，则检出异常。
复归方式
故障排除，FFB切OFF-ON后，操作MODE 2清除TCD，方能恢复运转。
调查项目：
1.入力Buffer有无ON故障Check：
主MX50B($CA01)、从SX50B($CD21)其Data是否随着50B Relay之ON-OFF同步动作。
※MX50B($CA01)、SX50B($CD21)皆操作 MODE 22 观察。
2.50B Relay的LED Check：
(1)50B Relay ON 时，50B LED亮。
(2)50B Relay OFF 时，50B LED灭。
3.50B Relay状态Check：
50B Relay卡住，接点曲折、熔着，配线短路等确认。
4.SMPU PCB与FIOR PCB之间排线；MUD及FOD Connect有无接触不良Check。
5.SFIOR PCB更换
第1项或第2项有状况，而第4项良好时，表示SFIOR出力Buffer不良，更换SFIOR PCB。
6.SMPU PCB更换
更换SFIOR PCB后，仍有异常发生，表示SMPU PCB不良，更换SMPU PCB。

6/79

TCD
故障等级
内 容
HOLD
11
A1
10T ON故障
◎
检出目的
10T主接触器应OFF而未OFF时，表示10T主接触器ON故障，电梯应立即紧急
停止，防止制御系统的信赖性低下。
检出条件
停层时，透过MZ10T出力Buffer控制10T Ctt Turn OFF，并侦测MX10T及SX10T
入力Buffer信号，来判定10T Ctt是否正常动作。
也就是当MZ10T出力Buffer OFF，而MX10T及SX10T入力Buffer未在500 ms内
OFF，则检出异常。
复归方式
故障排除，FFB切OFF-ON后，操作MODE 2清除TCD，方能恢复运转。
调查项目：
1.入力Buffer有无ON故障Check：
主MX10T($CA02)、从SX10T($CD22)其Data是否随着10T主接触器之ON-OFF同步动作。
※MX10T($CA02)、SX10T($CD22)皆操作 MODE 22 观察。
2.10T主接触器的电压Check：
(1)10T主接触器用电源；RECT FUSE与GD之间电压→ DC 48V。
(2) MZ10T ON时，10T主接触器COIL(+)端与COIL(-)端之间电压→ DC 48V。
(3)停止中，且开门状态下，10T主接触器COIL(-)端与GD48之间电压→ DC 48V。
3.10T主接触器状态Check：
10T主接触器卡住，接点曲折、熔着，配线短路等确认。
4.SMPU PCB与FIOR PCB之间排线；MUD及FOD Connect有无接触不良Check。
5.SFIOR PCB更换
第1项或第2项有状况，而第4项良好时，表示SFIOR出力Buffer不良，更换SFIOR PCB。
6.SMPU PCB更换
更换SFIOR PCB后，仍有异常发生，表示SMPU PCB不良，更换SMPU PCB。

7/79

TCD
故障等级
内 容
HOLD
12
A1
15B ON故障
◎
检出目的
15B接触器应OFF而未OFF时，表示15B接触器ON故障，电梯应立即紧急停止
，避免发生危害事故。
检出条件
停层时，透过SZ15B出力Buffer控制15B Ctt Turn OFF，并侦测MX15B及SX15B
入力Buffer信号，来判定15B Ctt是否正常动作。
也就是当SZ15B出力Buffer OFF，而MX15B及SX15B入力Buffer未在500 ms内
OFF，则检出异常。
复归方式
故障排除，FFB切OFF-ON后，操作MODE 2清除TCD，方能恢复运转。
调查项目：
1.入力Buffer有无ON故障Check：
主MX15B($CA00)、从SX15B($CD20)其Data是否随着15B接触器之ON-OFF同步动作。
※MX15B($CA00)、SX15B($CD20)皆操作 MODE 22 观察。
2.15B接触器的电压Check：
(1)15B接触器用电源；RECT FUSE与GD之间电压→ DC 48V。
(2) SZ15B ON时，15B接触器COIL(+)端与COIL(-)端之间电压→ DC 48V。
(3)停止中，且开门状态下，15B接触器COIL(-)端与GD48之间电压→ DC 48V。
3.15B接触器状态Check：
105B接触器卡住，接点曲折、熔着，配线短路等确认。
4.SMPU PCB与FIOR PCB之间排线；MUD及FOD Connect有无接触不良Check。
5.SFIOR PCB更换
第1项或第2项有状况，而第4项良好时，表示SFIOR出力Buffer不良，更换SFIOR PCB。
6.SMPU PCB更换
更换SFIOR PCB后，仍有异常发生，表示SMPU PCB不良，更换SMPU PCB。

8/79

TCD
故障等级
内 容
HOLD
13
A2
SDC运转异常
----
检出目的
开机后，SDC与SDA串行通信无法达成，检出异常，电梯不可再起动。
检出条件
开机后，SDA传送Check码至SDC，等候SDC响应，若SDC于500ms内无法回
应，则判定SDC当机。
复归方式
故障排除后，可自动恢复运转。
调查项目：
1.SDA通信用LED(SMPU PCB上)检查：
(1)TXD、RXD灯不亮或明亮；检查SDC PCB或CABLE有无断线。
(2)RXD灯微亮；接收正常。
(3)SDC PCB上的U39 IC是否插妥。
2.SDA通信线断线Check：
通信Cable有无断线或接触不良确认。
3.SDC PCB的WDT是否闪,灭正常动作。
4.SDC PCB电源Check：
P48 LED之P22 LED与P5 LED是否点灯；点灯→正常、消灯→不正常。
5.以上各项正常，更换SDC PCB。
6.SDC PCB更换后，仍无法正常运转，更换SMPU PCB。

9/79

TCD
故障等级
内 容
HOLD
14
A2
从MICON当机
----
检出目的
因Noise干扰等原因，导致从Micon当机，WDT消灯，故障检出，电梯禁止运转。
检出条件
当不明原因使从Micon当机时，主Micon侦测后即禁止电梯运行，并于2秒后再次
侦测从Micon是否正常运作，若从Micon已恢复正常，且从Micon当机次数未达八
次，则电梯再次正常运转。
复归方式
故障排除后，可自动恢复运转。
调查项目：
1.检查SMPU PCB上之U32、U33 IC是否插妥，有关线路及零件是否正确。
2.从Micon现状 SWDT LED的点,灭状态确认
点亮→正常，消灯→不正常
3.主电源开关切ON-OFF时，从Micon SWDT LED的点,灭动作确认。
若SWDT LED无法再起动(未点亮)，则更换SMPU PCB。

10/79
